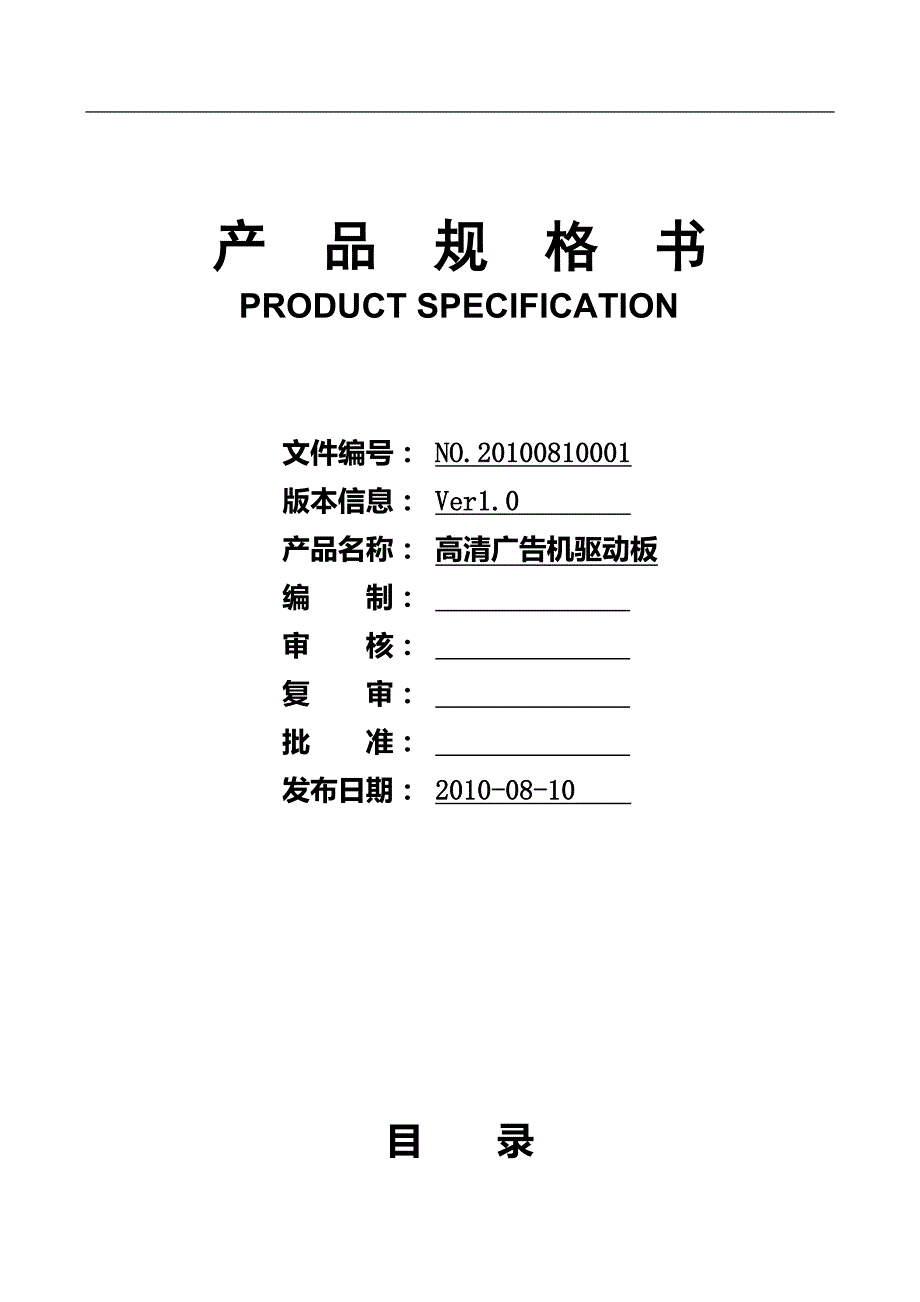

产产 品品 规规 格格 书书PRODUCT SPECIFICATION文件编号： NO.20100810001NO.20100810001版本信息： Ver1.0Ver1.0 产品名称： 高清广告机驱动板编 制： 审 核： 复 审： 批 准： 发布日期： 2010-08-102010-08-10 目 录封 面 ………………………………………………………………………………1目 录 ………………………………………………………………………………2版本变更记录………………………………………………………………………31 1、产品概述………………………………………………………………………… 42 2、主要性能参数……………………………………………………………………43 3、产品功能…………………………………………………………………………54 4、 产品 PCBPCB 尺寸及结构图说明 …………………………………………………75 5、产品主要接口定义说明………………………………………………………… 86 6、使用要求………………………………………………………………………… 147 7、产品外观图……………………………………………………………………… 158 8、产品主要 OSDOSD 界面………………………………………………………………16版本变更记录版本号日 期页 码内 容1.01.02010.10.112010.10.11第一版发行1、 产品概述本驱动板卡提供 2 2 路 USBUSB 2.02.0 接口，支持图片播放、音乐播放和视频播放等，支持 1080P1080P 以内的输入，支持 WUXGAWUXGA（宽屏超级扩展图像阵列）（1921920×10801080＠60HZ）高清输入信号，输出效果更好并提供逐行的高清晰的视频，同时具有强大的音频功放，可提供 2×6W 的输出功率，节能低耗，待机功耗小于 1W。
2、主要性能参数视 频 格 式MPG,MPG-1,MPG-2,MPG-4,AVI,MP4， DIV，TS，TRP，MKV，WMV，RM，RMVB， 图 片 格 式JPEG、BMP音 乐 格 式MP3、WMA支 持 格 式文 档TXT最大分辨率1920*1080@60Hz最大色深24bit视频解码支持最大帧速30frm/s最大码流USB2.0 device:2Mb/s抽样速率32kHz,44.1kHz,48kHz,96kHz 音频解码支持 比特率32kbps 到 384kbps电 源DC 12V /300mA功 耗< 3W频 率 响 应±3dB（20Hz—20KHz）串 音75dB音 频1.00Vrms (47KΩ阻抗) 输 出 视 频1Vp-p+/-5% (CVBS 75Ω阻抗)U S B 传 输 速 率USB2.0，Max 480Mbps外 形 尺 寸125mm(L) x 90mm(W) x 19mm(H) 3、产品功能★ 最高支持 1080P（分辨率为 1920*1080 ）逐行扫描高清显示以及隔行扫描高清显示（即1080I，分辨率为 1920*1080 ）。
★ 可选DC12V/5V输入和抗干扰电源设计，能适应较恶劣的工作环境（如车载环境），且功耗低、稳定性好、抗干扰能力强★ 支持USB播放，支持热插拔，内容更新方便快捷 ★ 支持音视频格式 ： MP3、WMA、JPEG、MEPG4(AVI：Div-X / X-Vid)、MPEG2（DVD：VOB/MPG2）、MPEG1（VCD：DAT/MPG1）、MOV等★ 播放模式：单曲重复播放、文件夹循环播放、全盘循环播放★ 图片播放：旋转、缩放、平移、幻灯片播放、背景音乐播放★ 音频模式：左声道、右声道、立体声 ★ OSD多国语言：支持中文、英文 ★ 带万年历功能，支持每天2段定时开关机设置开机自动播放 ★ 可接多个面板按键 ★ 亮度高、画质清晰度好 ★ RoHS生产工艺 ★ 支持软件升级功能4、产品 PCB 尺寸及结构图说明PCB 尺寸说明：* PCB 厚度加最高零件高：19mm* PCB 长度：125mm* PCB 宽度：90mm* PCB 螺丝孔径：直径 3.5mm5、产品主要接口定义说明CON1 (USB 2.0) 通用串行总线接口CON2 (USB 2.0) 通用串行总线接口CON3(4PIN/2.0mm) 烧录接口脚序号定义描述1TXD发送接口2RXD接收接口3GND地45V5V 电源CON4（14PIN/2.0mm）按键板接口定义脚序号定义描述1VCC5V 电源2IR遥控接收3GND地4POWERPower 键5LED-R红色指示灯6LED-G绿色指示灯7GND地8UPUp 键（声音加）9DOWNDown（声音减）10SELECT输入切换键11MENUMenu 键12CH+TV 频道+13CH-TV 频道-14NC备用CON5(4PIN/2.0mm) 喇叭接口定义脚序号定义描述1R-OUT右声道输出2GND地3GND地4L-OUT左声道输出CON6(30PIN/2.0mm) 液晶显示屏接口脚序号定义类型描述1VCCPower5V 电源2VCCPower5V 电源3VCCPower5V 电源4GNDGround地5GNDGround地6GNDGround地7RXO0-0LVDS ODD 0 - Signal8RXO0+0LVDS ODD 0 + Signal9RXO1-0LVDS ODD 1 - Signal10RXO1+0LVDS ODD 1 + Signal11RXO2-0LVDS ODD 2 - Signal12RXO2+0LVDS ODD 2 + Signal13GNDGround---14GNDGround---15RXOC-0LVDS ODD Clock - Signal16RXOC+0LVDS ODD Clock + Signal17RXO3-0LVDS ODD 3 - Signal18RXO3+0LVDS ODD 3 + Signal 19RXE0-0LVDS EVEN 0 - Signal20RXE0+0LVDS EVEN 0+ Signal21RXE1-0LVDS EVEN 1 - Signal22RXE1+0LVDS EVEN 1 + Signal23RXE2-0LVDS EVEN 2 - Signal24RXE2+0LVDS EVEN 2 + Signal25GNDGround---26GNDGround---27RXEC-0LVDS EVEN Clock - Signal28RXEC+0LVDS EVEN Clock + Signal29RXE3-0LVDS EVEN 3 - Signal 30RXE3+0LVDS EVEN 3 + SignalCON7（10PIN/2.54mm） 电源接口脚序号定义描述1STBSTANDBY2GND地3GND地45V/SB5V(0.5A)55V5V 电源输入65V5V 电源输入7GND地8GND地912V12V 电源输入1012V12V 电源输入CN1（6PIN/2.0mm）INVERTER接口脚序号定义描述112V直流电源212V直流电源3ON/OFFINVERTER 开关控制4ADJ亮度调节5GND地6GND地6、使用要求*相对湿度≤80％.*存储温度 －10~+60 度.*使用温度 0~+40 度.*整机装配和运输过程中注意防静电处理.*整机装配时，可下装或侧装，但不要使板子变形或扭曲，勿受重压.*各端子孔的开孔不要过小，特别是 HDMI 端子开孔，以免安装时整机 变形导致挤压端子.*RGB 插座的开孔推荐不要使用 RGB 插座上的螺丝固定在您的结构挡 板上.*本板和配套的模块板之间的连接线不可过长，否则可能会影响性能和 图像质量.*整机内部配线合理，各连接线尽可能不要直接从 PCB 板上穿越，特别 是从主芯片上方穿越，以免影响整机 EMC 的性能.*为了整机达到更好的 EMC 效果，建议主板和屏之间连接的 LVDS 双 绞紧密，尽可能采取屏蔽线，有条件的在靠近板端的线上穿上磁环.*主板的 HDMI 和 HDCP 都已经通过相关认证，但只是内部标准测试认 证，如果您需要合法使用 HEMI 和 HDCP 功能，请自行到相关协会申 请成为会员.*本产品在板卡和外包装上都有 ROHS 标识，符合 ROHS 标准.7、产品外观图 图 1：正面图 2：背面8、产品主要 OSD 界面。
