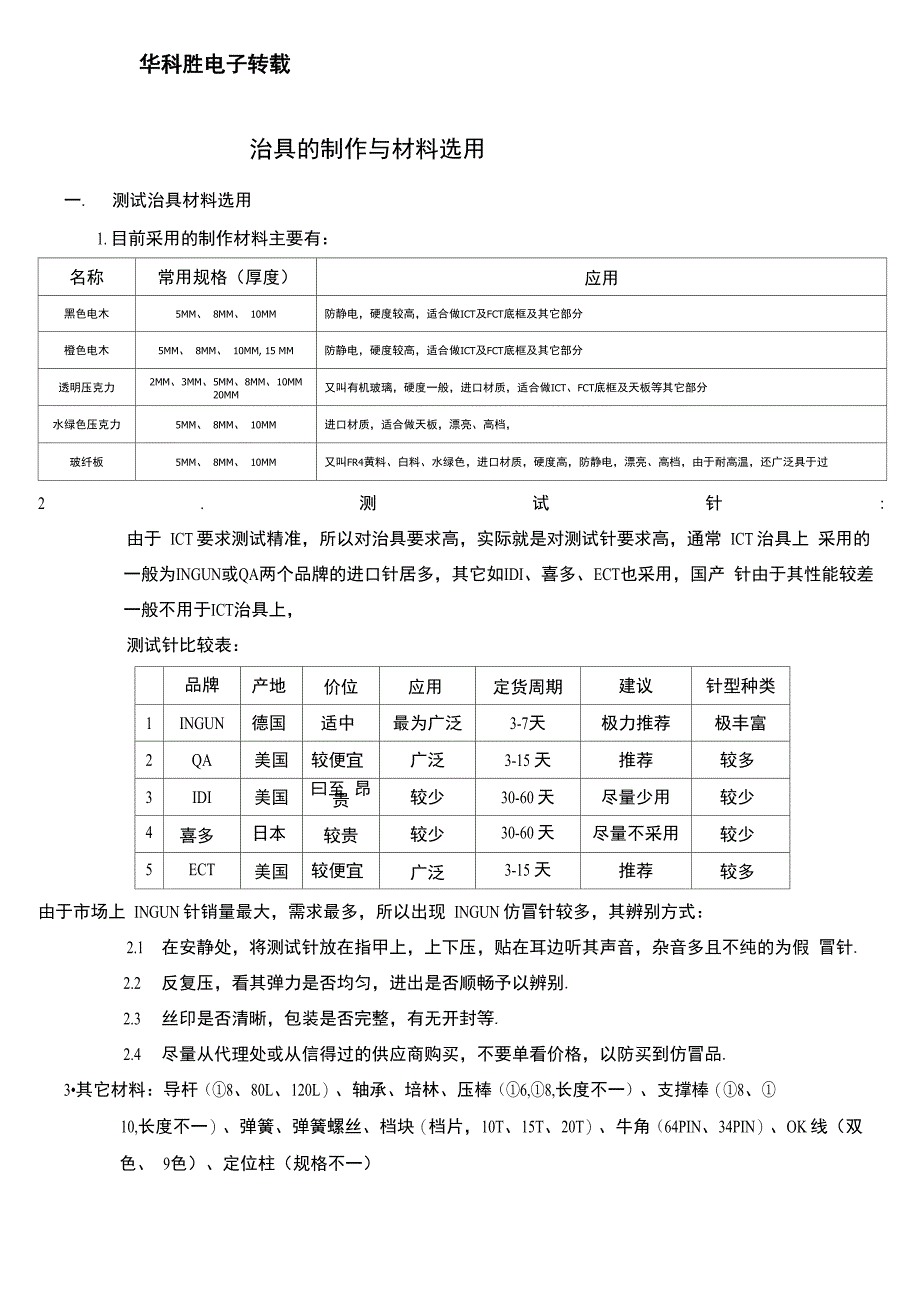

华科胜电子转载治具的制作与材料选用一. 测试治具材料选用1. 目前采用的制作材料主要有：名称常用规格（厚度）应用黑色电木5MM、 8MM、 10MM防静电，硬度较高，适合做ICT及FCT底框及其它部分橙色电木5MM、 8MM、 10MM, 15 MM防静电，硬度较高，适合做ICT及FCT底框及其它部分透明压克力2MM、3MM、5MM、8MM、10MM 20MM又叫有机玻璃，硬度一般，进口材质，适合做ICT、FCT底框及天板等其它部分水绿色压克力5MM、 8MM、 10MM进口材质，适合做天板，漂亮、高档，玻纤板5MM、 8MM、 10MM又叫FR4黄料、白料、水绿色，进口材质，硬度高，防静电，漂亮、高档，由于耐高温，还广泛具于过2.测试针:由于 ICT 要求测试精准，所以对治具要求高，实际就是对测试针要求高，通常 ICT 治具上 采用的一般为INGUN或QA两个品牌的进口针居多，其它如IDI、喜多、ECT也采用，国产 针由于其性能较差一般不用于ICT治具上，测试针比较表：品牌产地价位应用定货周期建议针型种类1INGUN德国适中最为广泛3-7天极力推荐极丰富2QA美国较便宜广泛3-15 天推荐较多3IDI美国曰至 昂贵较少30-60 天尽量少用较少4喜多日本较贵较少30-60 天尽量不采用较少5ECT美国较便宜广泛3-15 天推荐较多由于市场上 INGUN 针销量最大，需求最多，所以出现 INGUN 仿冒针较多，其辨别方式：2.1 在安静处，将测试针放在指甲上，上下压，贴在耳边听其声音，杂音多且不纯的为假 冒针.2.2 反复压，看其弹力是否均匀，进出是否顺畅予以辨别.2.3 丝印是否清晰，包装是否完整，有无开封等.2.4 尽量从代理处或从信得过的供应商购买，不要单看价格，以防买到仿冒品.3•其它材料：导杆（①8、80L、120L）、轴承、培林、压棒（①6,①8,长度不一）、支撑棒（①8、①10,长度不一）、弹簧、弹簧螺丝、档块（档片，10T、15T、20T）、牛角（64PIN、34PIN）、OK 线（双色、 9色）、定位柱（规格不一）4.制作治具所需设备：CNC 或精雕机、钻床、铣床、抛光机、切割机、攻丝机、绕线枪、电批、倒角机、电钻 车床、空压机、过塑机、ICT 一台、电脑、短路测试仪等.二. 治具软件：Febmaster、宇博林、CAD三. 、治具制作流程： ---点击连接见电子档 华科胜电子转载。
