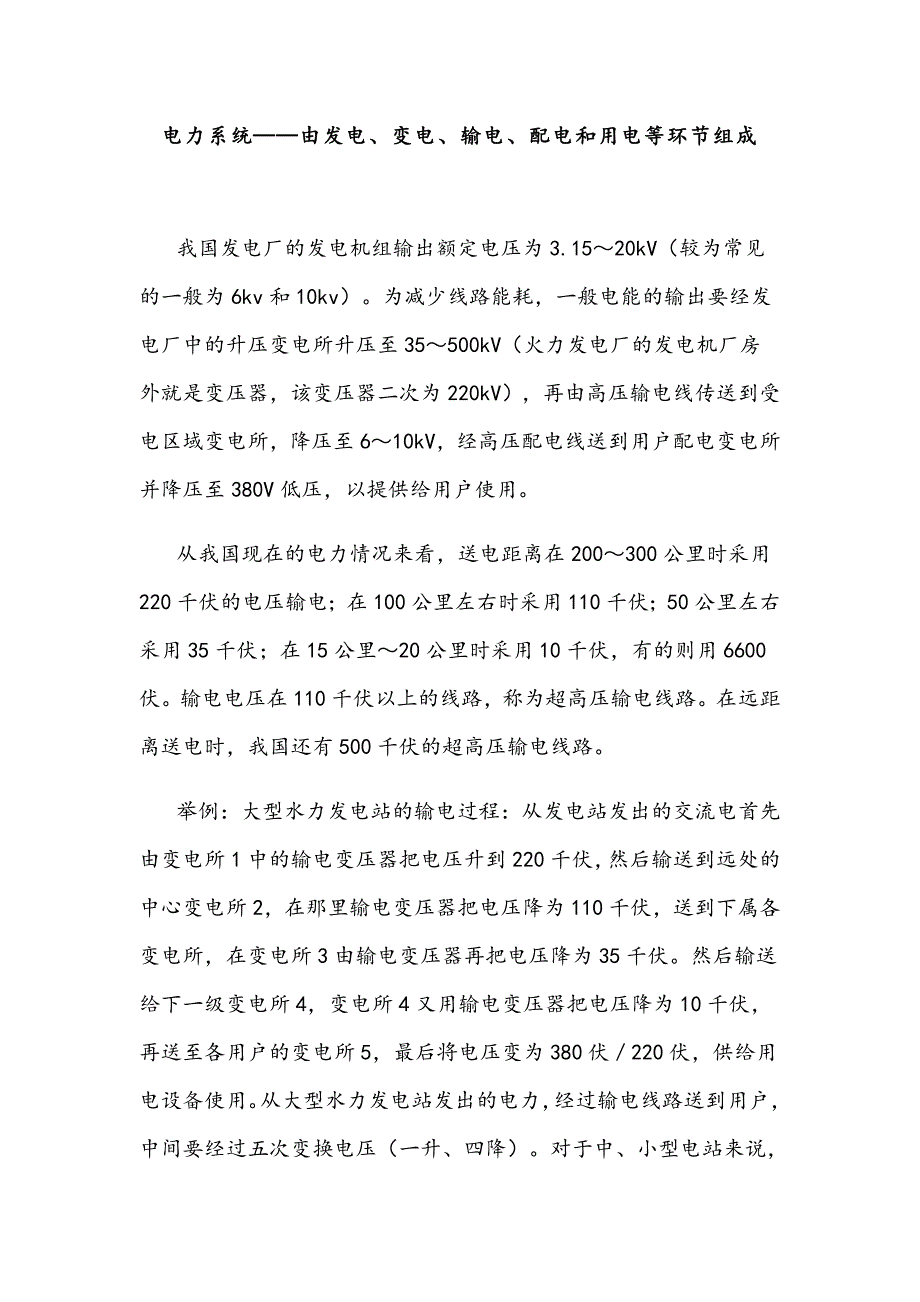

电 力 系 统 ——由 发 电 、 变 电 、 输 电 、 配 电 和 用 电 等 环 节 组 成我国发电厂的发电机组输出额定电压为 3.15～20kV（较为常见的一般为 6kv和 10kv）为减少线路能耗，一般电能的输出要经发电厂中的升压变电所升压至 35～500kV（火力发电厂的发电机厂房外就是变压器，该变压器二次为 220kV），再由高压输电线传送到受电区域变电所，降压至 6～10kV，经高压配电线送到用户配电变电所并降压至 380V低压，以提供给用户使用从我国现在的电力情况来看，送电距离在 200～300 公里时采用220千伏的电压输电；在 100公里左右时采用 110千伏；50 公里左右采用 35千伏；在 15公里～20 公里时采用 10千伏，有的则用6600伏输电电压在 110千伏以上的线路，称为超高压输电线路在远距离送电时，我国还有 500千伏的超高压输电线路举例：大型水力发电站的输电过程：从发电站发出的交流电首先由变电所 1中的输电变压器把电压升到 220千伏，然后输送到远处的中心变电所 2，在那里输电变压器把电压降为 110千伏，送到下属各变电所，在变电所 3由输电变压器再把电压降为 35千伏。
然后输送给下一级变电所 4，变电所 4又用输电变压器把电压降为 10千伏，再送至各用户的变电所 5，最后将电压变为 380伏／220 伏，供给用电设备使用从大型水力发电站发出的电力，经过输电线路送到用户，中间要经过五次变换电压（一升、四降）对于中、小型电站来说，中间变换电压的次数就少一些，这要根据发电视发出的电压、输送线路的远近等具体情况来确定1．发电发电厂发电机通常都是三相发电机（能产生幅值相等、频率相等（5 0Hz） 、相位互差 120°电势的发电机），提供的是三相交流电，以三相发电机作为电源，称为三相电源；以三相电源供电的电路，称为三相电路；U、V、W 称为三相，相与相之间的电压是线电压，电压为 380V；相与中心线之间称为相电压，电压是 220V 那根零线，相当于发电机的轴心，电势为零，所以叫做零线又由于大地相当于零电势，所以，零线是可以与大地相接的 发电机的三个绕组，其中的一个绕组的引出线与零线之间电压是 220伏特，也叫单相电；绕组与绕组之间电压是 380伏特，也叫三相电2．变电一般电力上用来升压或降压的变压器为三相变压器；三相变压器工作原理：变压器的基本工作原理是电磁感应原理。
当交流电压加到一次侧绕组后交流电流流入该绕组就产生励磁作用，在铁芯中产生交变的磁通，这个交变磁通不仅穿过一次侧绕组，同时也穿过二次侧绕组，它分别在两个绕组中引起感应电动势这时如果二次侧与外电路的负载接通，便有交流电流流出，于是输出电能用三只单相变压器或如图所示的三相变压器来完成.三相变压器的工作原理和单相变压器是相同的.在三相变压器中,每一芯柱均绕有原绕组和副绕组,相当于一只单相变压器.三相变压器高压绕组的始端常用 A,B,C,末端用 X,Y,Z来表示.低压绕组则用 a,b,c和 x,y,z来表示.高低压绕组分别 接成星形或三角行.在低压绕组输出为低电压,大电流的三相变压器中(例如电镀变压器),为了减少低压绕组的导线面积,低压绕组亦有采用六相星行或六相反星行接法若两绕组电流在铁心内产生的磁通相加，则定义两电流的流入端为两耦合绕组的同名端性质：同名端上感应电动势极性永远相同附上三相调压器原理图三相调压器接线图谈到变压器，就涉及到几种种概念：单相就是 220V 电压 （三相里任一相同中性线构成回路）三相就是 380V 电压 （三相自成回路，正常工作时，中性线无电流）单相双线----------1 根火线 1根零线 （引进的任一相即为火线，从中性线引出来的即为零线）单相三线----------1 根火线 1根零线+1 根地线 （火线、零线同上，地线是接地的线）三相四线----------3 根相线 1根零线 三相五线----------3 根相线 1根零线+1 根地线中线是从发电机或电力变压器中性点引出的线，如果它不接地就称为中线，如果将它良好接了地（大地为零电位），此时的中线就又称为零线了。
民用电的零线和地线虽然都从同一点引出，但它们各自的功能是分开的，不能混用比如零线和火线是用电的回路线，它们和电器的外壳是缘的，线里流动的电流是同样大小的，故线径是同样的粗细而地线是和电器的外壳相联的，当电器有故障时当中才有电流流通，一般没有电流，故其线径要细得多零线和火线是用电的回路，故绝不能将零线接到外壳上，那会使人触电的地线、零线和火线：接地线：家用电器设备由于绝缘性能不好或使用环境潮湿，会导致其外壳带有一定静电，严重时会发生触电事故为了避免出现的事故可在电器的金属外壳上面连接一根电线，将电线的另一端接入大地，一旦电器发生漏电时接地线会把静电带入到大地释放掉（另外对于电器维修人员在使用电烙铁焊接电路时，有时会因为电烙铁带电而击穿损坏电器中的集成电路，这一点比较重要使用电脑的朋友有时也会忽略主机壳接地，其实给电脑主机壳接根地线，在一定程度上可以防止死机现象的出现）大地是良好的导体，地线通过深埋的电极与大地短路连接，按部颁规定，接地线必须是25mm 2 以上裸铜软线制成市电的传输是以三相的方式，并有一根中性线，三相平衡时中性线的电流为零，俗称"零线"，零线的另一个特点是与地线在系统总配电输入短接，电压差接近为零。
三相电的三根相线与零线有 220电压，会对人产生电击，俗称"火线 "电气线路的安装及排列顺序有严格的标准，实际中按标准正确装配地线、零线和火线对安全至关重要火线和零线的区别在于它们对地的电压不同：火线对地电压为220V，零线对地电压为 0举例：家里的一般三孔插座不是三相插座，中间是接地线,两边是火线和零线,右边为火线(L)，左边为零线(N).）三 相 三 线 制电力系统高压架空线路一般采用三相三线制，三条线路分别代表 a，b，c 三相，我们在野外看到的输电线路，一回即有三根线（即三相），三根线可能水平排列，也可能是三角形排列的；对每一相可能是单独的一根线（一般为钢芯铝绞线），也有可能是分裂线（电压等级很高的架空线路中，为了减小电晕损耗和线路电抗，采用分裂导线，多根线组成一相线，一般 2—4分裂），没有中性线，故称三相三线制三 相 四 线 制在低压配电网中，输电线路一般采用三相四线制，其中三条线路分别代表 A,B,C三相，不分裂，另一条是中性线 N（区别于零线，在进入用户的单相输电线路中，有两条线，一条我们称为火线，另一条我们称为零线，零线正常情况下要通过电流以构成单相线路中电流的回路，而三相系统中，三相自成回路，正常情况下中性线是无电流的），故称三相四线制；在 380V低压配电网中为了从 380V相间电压中获得 220V线间电压而设 N线，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。
重 复 接 地不论 N线还是 PE线，在用户侧都要采用重复接地，以提高可靠性但是，重复接地只是重复接地，它只能在接地点或靠近接地的位置接到一起，但绝不表明可以在任意位置特别是户内可以接到一起这一点一定要切记，也要注意你的朋友是否有所违犯！！三 相 五 线 制 （ A、 B、 C、 N 和 PE 线 ）应用中最好使用标准、规范的导线颜色：A 线用黄色，B 线用蓝色，C 线用红色，N 线用褐色，PE 线用黄绿色三相五线制是指 A、B、C、N 和 PE线，其中，PE 线是保护地线，也叫安全线，是专门用于接到诸如设备外壳等保证用电安全之用的PE线在供电变压器侧和 N线接到一起，但进入用户侧后约不能当作零线使用，否则，发生混乱后就与三相四线制无异了但是，由于这种混乱容易让人丧失警惕，可能在实际中更加容易发生触电事故现在民用住宅供电已经规定要使用三相五线制，如果你的不是，可以要求整改为了安全，要斩钉截铁地要求！10KV和 35KV等级的中压，采用的是小电流接地方式，没有中性线，因此为三相三线制 110KV及以上和低压动力照明系统 380V/220V采用的是大电流接地方式，有中性线，因此有了所谓的三相四线三 相 四 线 和 三 相 三 线 制 的 区 别 ——星 形 形 联 结 和 三 角 形 联 结1.三相电路中负载的连接方法有两种 星形联结和三角形联结2.星形联结分为三相四线制和三相三线制；从电路图上看，前者在三根相线交点处多一根中性线，而后者没有；3.当三相负载对称是，负载中性线中电流为 0，因此中性线可以没有，因此这就是三相三线制电路，其在生产上的应用极为广泛，因为生产上的三相负载（通常所见的是三相电动机）一般都是对称的。
4.当对于负载不对称时，或某相断开是，将会使中性线中产生电路，中性线保证了负载相电压和电源相电压相等和对称，其有效值为220v，如果此时没有中线，将使各相负载电压不等，从而使得某些电器电压超过额定电压，而这是不允许的将三个末端接在一起，从始端引出三根导线，这种联结方法称为星形联结。
