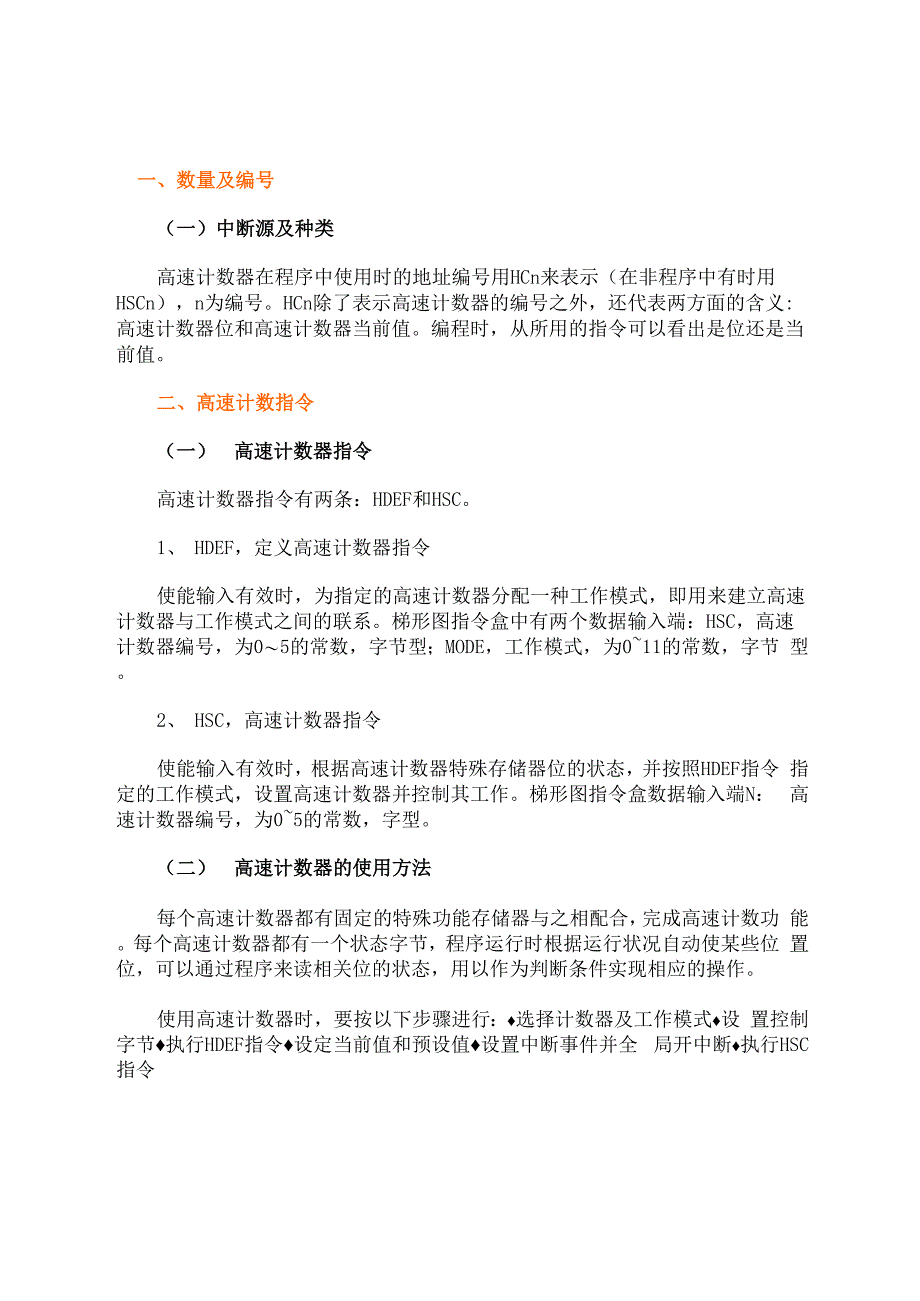

一、数量及编号（一）中断源及种类高速计数器在程序中使用时的地址编号用HCn来表示（在非程序中有时用 HSCn），n为编号HCn除了表示高速计数器的编号之外，还代表两方面的含义: 高速计数器位和高速计数器当前值编程时，从所用的指令可以看出是位还是当 前值二、高速计数指令（一） 高速计数器指令高速计数器指令有两条：HDEF和HSC1、 HDEF，定义高速计数器指令使能输入有效时，为指定的高速计数器分配一种工作模式，即用来建立高速 计数器与工作模式之间的联系梯形图指令盒中有两个数据输入端：HSC，高速 计数器编号，为0〜5的常数，字节型；MODE，工作模式，为0~11的常数，字节 型2、 HSC，高速计数器指令使能输入有效时，根据高速计数器特殊存储器位的状态，并按照HDEF指令 指定的工作模式，设置高速计数器并控制其工作梯形图指令盒数据输入端N： 高速计数器编号，为0~5的常数，字型二） 高速计数器的使用方法每个高速计数器都有固定的特殊功能存储器与之相配合，完成高速计数功 能每个高速计数器都有一个状态字节，程序运行时根据运行状况自动使某些位 置位，可以通过程序来读相关位的状态，用以作为判断条件实现相应的操作。
使用高速计数器时，要按以下步骤进行：♦选择计数器及工作模式♦设 置控制字节♦执行HDEF指令♦设定当前值和预设值♦设置中断事件并全 局开中断♦执行HSC指令（三）应用实例要对一高速事件精确控制，通过对脉冲信号进行增计数，计数当前值达到 24产生中断，重新从0计数，对中断次数进行累计计数方向用一个外部信号 控制，并能实现外部复位所用的主机型号为CPU221设计步骤：①选择高速计数器HSC0，并确定工作方式4②令SM37=16#F8③ 执行HDEF指令，输入端HSC为0，MODE为4④装入当前值，令SMD38=0⑤装入 设定值，令SMD42=24⑥执行中断连接ATCH指令，输入端INT为INT0，EVNT为 10艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷 配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以 强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供 应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路 器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品 等一系列自动化的工控产品如需进一步了解相关PLC产品的选型，报价，采购，参数，图片，批发等信 息，请关注艾驰商城。
