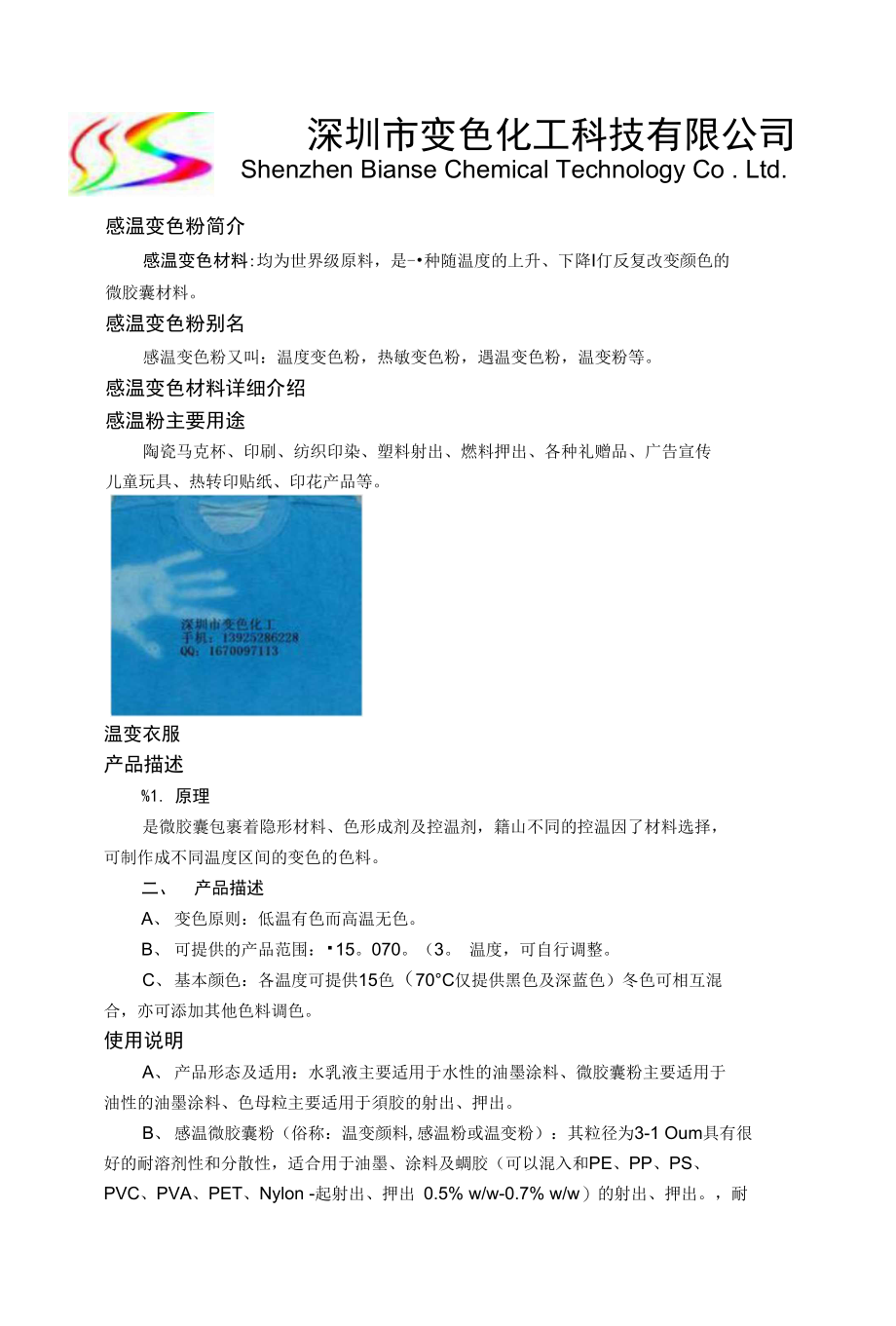

深圳市变色化工科技有限公司Shenzhen Bianse Chemical Technology Co . Ltd.感温变色粉简介感温变色材料:均为世界级原料，是-•种随温度的上升、下降I仃反复改变颜色的微胶囊材料感温变色粉别名感温变色粉又叫：温度变色粉，热敏变色粉，遇温变色粉，温变粉等感温变色材料详细介绍感温粉主要用途陶瓷马克杯、印刷、纺织印染、塑料射出、燃料押出、各种礼赠品、广告宣传 儿童玩具、热转印贴纸、印花产品等温变衣服产品描述%1. 原理是微胶囊包裹着隐形材料、色形成剂及控温剂，籍山不同的控温因了材料选择， 可制作成不同温度区间的变色的色料二、 产品描述A、 变色原则：低温有色而高温无色B、 可提供的产品范围：・15 温度，可自行调整C、 基本颜色：各温度可提供15色（70C仅提供黑色及深蓝色）冬色可相互混 合，亦可添加其他色料调色使用说明A、 产品形态及适用：水乳液主要适用于水性的油墨涂料、微胶囊粉主要适用于 油性的油墨涂料、色母粒主要适用于須胶的射出、押出B、 感温微胶囊粉（俗称：温变颜料,感温粉或温变粉）：其粒径为3-1 Oum具有很 好的耐溶剂性和分散性，适合用于油墨、涂料及蜩胶（可以混入和PE、PP、PS、 PVC、PVA、PET、Nylon -起射出、押出 0.5% w/w-0.7% w/w）的射出、押出。
耐 温温度最高为230度.C、 感温水乳液：其平均粒径为3-10um,是一种含有微胶囊的水性分散剂，适 用于水性的油墨及涂料储存期问有凝集分层属止常现彖D、 感温色母粒：是含有1Z18%的微胶囊材料，不同色系的微胶囊材料色彩强 度不同，用于塑胶的射岀、押出产殆使用比例需要自行调一整分散使用容易，可以直 接用于塑胶射出及押出E、 感温变色油墨：主要适用于印刷、陶瓷、纺织等1、 干燥方式：（白干、烤干、UV固化），使用吋可用相应的稀释剂稀释也可 立制水性油墨，并用水稀释）印刷背呆建议使用门色或浅门色系，可提高颜色变化的 差异度2、 网版选择：网目大小选择在150 0-200目之间3、 适用底材：丝印\胶印\转印\移印\喷涂等,（纸张\布料\金属\玻璃\陶瓷\蜩料） 注意事项：储存：感温变色油墨应密封储存于密闭、干燥、阴暗处，避免阳光有•射毒性与安全性：感温变色油墨对皮肤用呼吸道有轻微刺激性，搬运时应密闭，印 刷操作吋的环境应保持良好的通风状况油墨完全丁燥后，不会有任何异味或刺激性, 符合安全玩具和食品包装规格基准感温油墨注意事项A、 材质底色为浅色和透明色较佳（参考色卡）建议底色颜料为感温粉的讥分 之一至十分之一，底色染料为感温粉的五十分之一至百分之一。
B、 在卿•胶射出、押出时材质不能太硬，有两大原则：Ml值大1-25（越大越好）, 弯曲弹性系数小于17000 （越小越好）C、 用于犁胶射出、押出时，最好加入光定安剂、抗氧化剂和滑剂等助剂，以增 加感温粉的抗热性、抗氧化性和分散性D、 基材选择心PH质5—7的材质最为适用E、 注塑和挤出中使用变色颜料时塑料中不应再同时使用其它填充料或普通颜料 （例如：钛白粉，碳酸钙，硫酸顿，碳黑等），否则将会屏蔽变色效果F、 浇铸、模圧、固化成型中使用变色颜料吋应先将变色颜料加入不饱和聚脂、 有机玻璃或尼龙单体内内搅拌分散均匀，然后再加入引发剂或固化剂开始聚合或交联 反应因为在Y聚后体系粘度急剧升高，此时加入变色颜料会使大彊颜料颗粒包裹在•起，难于分散均匀另外，此时的搅拌操作也会使体系中残留大量气泡G、 慎重选择交联剂或固化剂：在环氧树脂和不饱和聚酯树脂的交联固化过程中， 其内部有吋会产生强大的收缩应力，导致变色颜料微胶囊外壳破裂，其它化学物质进 入颜料内部使其失去变色性能这种情况在环氧树脂固化厚度大于0.2毫米并且使用 多胺类固化剂时经常会发生H、 不能使用密炼机、捏和机、高速分散机，双螺杆挤出机等高剪切设备进行須 料粒了与变色颜料的预混合。
这吐设备会严重破坏变色颜料农面的保护层，便其失去 变色性能另外，在制备色母料时应避免变色颜料经受反复的挤出造粒操作I、 在PVC树脂的配方中应避免使用含磷的稳沱剂和增塑剂，否则会使变色注 塑制殆在消色状态时产生严重的残留色沫圳市变色化工P _ t onocoonooo温变注塑产品储存方法保存及期限：需储存于丁燥及阴凉处，室温及不受UV光/阳光环境下，产品的保 存期限为2年可逆感温变色颜料本身是-个不稳定体系（稳定就难于变化），所以英耐光,耐热, 耐老化等性能远不及普通濒料，在使用中应加以注意1、 耐光性：感温变色颜料的耐光性较劳，在强烈阳光下暴晒下会很快褪色失效, 因此其只适合在室内使用应避免强烈阳光和紫外灯光的照射，这样有利于延长变色 颜料的使用寿命2、 耐热性:加工温度应控制在200r以下,最高不要超过230C,并尽量减少物料的 受热吋间（高温，长时间加热将损害颜料的变色性能）感温变色颜料在短时间内可 耐230C温（10分钟左右），可应用于注塑和高温固化但变色颜料在发色状态和 消色状态吋的热稳沱性不同，前者的稳泄性高于后者另外当温度高于80C吋，构 成变色体系的有机物也会开始降解因此变色颜料应避免长期在高于75C温.度下1「 作。
