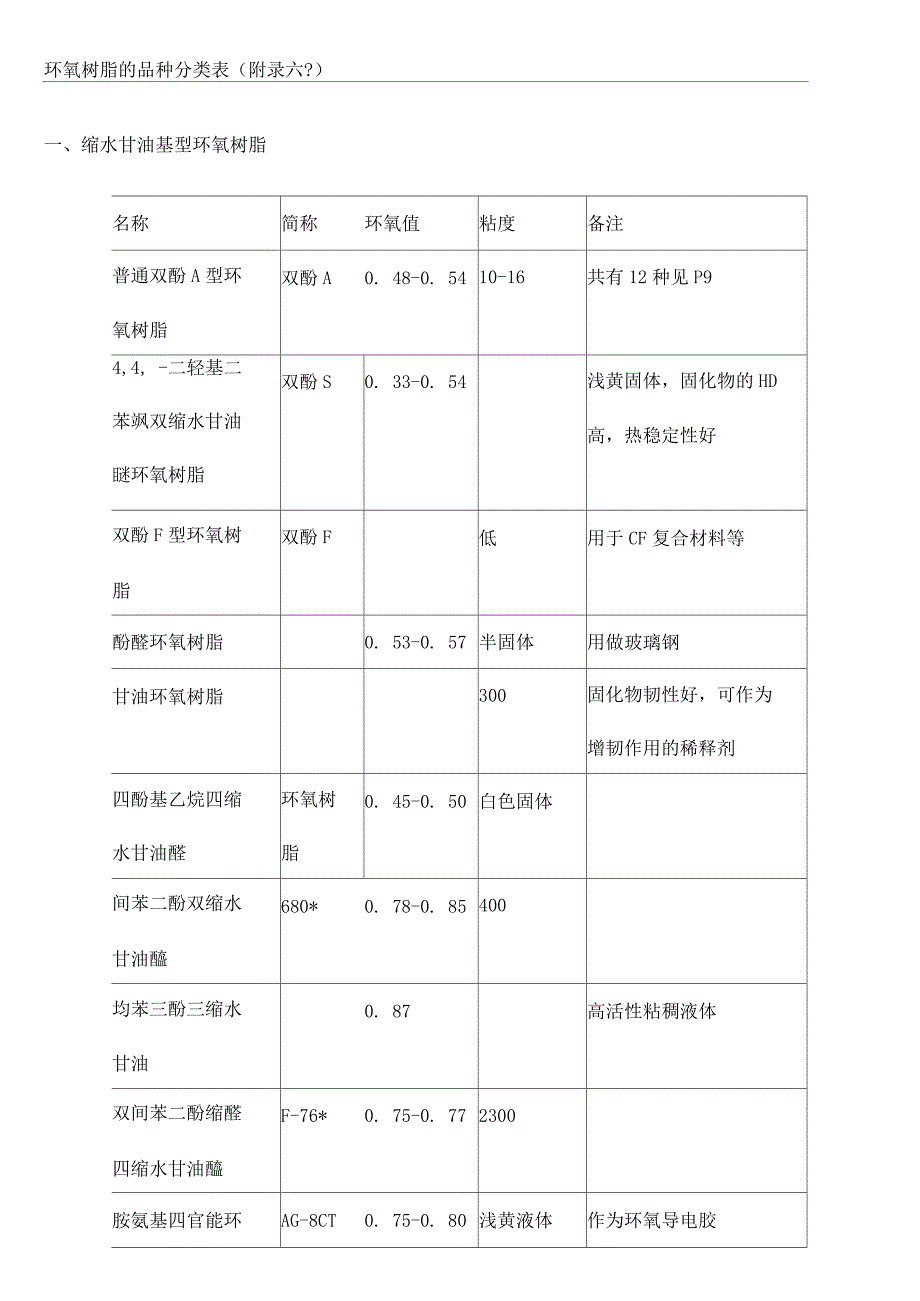

环氧树脂的品种分类表（附录六?）一、缩水甘油基型环氧树脂名称简称环氧值粘度备注普通双酚A型环氧树脂双酚A0. 48-0. 5410-16共有12种见P94,4, -二轻基二苯飒双缩水甘油瞇环氧树脂双酚S0. 33-0. 54浅黄固体，固化物的HD高，热稳定性好双酚F型环氧树脂双酚F低用于CF复合材料等酚醛环氧树脂0. 53-0. 57半固体用做玻璃钢甘油环氧树脂300固化物韧性好，可作为增韧作用的稀释剂四酚基乙烷四缩水甘油醛环氧树脂0. 45-0. 50白色固体间苯二酚双缩水甘油醯680*0. 78-0. 85400均苯三酚三缩水甘油0. 87高活性粘稠液体双间苯二酚缩醛四缩水甘油醯F-76*0. 75-0. 772300胺氨基四官能环AG-8CT0. 75-0. 80浅黄液体作为环氧导电胶基环氧树脂氧树脂对胺基苯酚环氧树脂0. 872000-5000作缠绕如玻璃钢AFG-9(T 环氧树脂AFG-90=0. 85-0. 951300-2300N,N'-二对轻基六基乙二胺环氧树脂自行固化环氧树脂必须加热到140-180°C589’环氧树脂589*用作橡胶与合成纤维的浸渍处理剂缩水 甘 油|'新型 环 氧 树 脂四氢化苯二甲酯环氧树脂7ir0. 63-0. 67450-600耐超低温性能好，浅黄色液体1,2-环氧环已烷4, 5二甲酸环氧树脂TDE-85"低耐高温电绝缘材料邻苯二甲酯环氧树脂731*0. 60-0. 65浅黄色液体间苯二甲酯环氧树脂732*10. 60-0. 63白色结晶均苯三甲酯环氧树脂0. 78白色固体对苯二甲酯环氧树脂672标六氢化邻苯二甲酯环氧树脂内次甲基四氢化邻苯二甲酯环氧树脂0. 571160对疑基苯甲酸环氧树脂0. 871500-5000二、特种环氧树脂名称备注海因环氧树脂粘度为1500-2500cpa,高名为Xb2793,热稳定性好，耐高温和高压难燃环氧树脂漠化树脂含嗅量40nf%磷化环氧树脂2C-7环氧树脂三聚氯化磷胺与EeHn。
的缩合物稳定性，用40%顺丁烯二酸酹在160%5h固化，（180°C自固化）高韧性螺结构环氧树脂用顺丁烯二酸酹，间苯二胺固化有机硅树脂665s其耐热耐水和电性能良好，用脂肪胺类固化1、 高韧性螺旋结构环氧树脂国外产品为EXRR-1259,环氧基含量为13. 5-15. 5%,可用顺丁 烯二酸酹、邻苯二甲酸酹、甲基四氢苯二甲酸肝和间苯二胺固化，固化条件为160°C/6h + 2 00°C/2h,其固化物的=45-5IMPa,因此制作玻璃钢的韧性和热稳定性好2、 苯撑基醸环氧树脂在49°C/数天或116°C/数小时固化，经260°C老化500h后，性能不变 在液氧中冲击敏感试验合格，能耐强氧化剂NO的腐蚀3、 三聚氯化磷膳环氧树脂(B)为粘稠暗量液体，用脂肪胺室温固化，也可在高温180°C/15-20h自固化,其fe=35-40MPa,布氏硬度为25-304、 耐高低温环氧和环氧弹性体4.1耐高低温环氧：温度°C-267. 8-195.621.5121204.4MPa203. 9189.8189.8168. 7119.54. 2环氧弹性体一一环氧氯丙烷橡胶掺入普通环氧中可使6抗冲击提高近30倍，并降 低体系的粘度。
5、有机硅环氧树脂5. 1665s有机硅环氧树脂，其粘度为100-5000厘泊，用脂肪胺固化，在烘箱内一80°C3 0分；一一120°C (6h) ―150°C处理4h,最后在200°C处理4-6h,用于耐热防潮良好绝 缘性，而且对硅橡胶的粘接强度极高5. 2有机硅环氧树脂，用脂肪胺固化，100-150°C/l-24h三、脂环族环氧树脂名称简称环氧值粘度备注二氧化双环戊二烯6207杯1.22白色固体用于浇铸料、玻璃钢、层压塑料等H-716201s0. 60-0. 641600-2000适于200-300°C环境中，耐紫外线老化和耐碱性双（2, 3-环氧基环戊基）醯W-95*6300#6400a0.9530-50耐高温胶，固化物和柔韧性、耐热老化性良好6221*0. 75350-450无色透明液体，用酸酹固化乙烯基环已烯双环氧6206*1.37. 7浅黄色液体，稀释剂菇烯欢环氧6269*0. 9-1.08.4稀释剂双环戊二烯多元醇双环氧6701*黄色粘稠液体固化物具有良好的耐热性和韧性。
