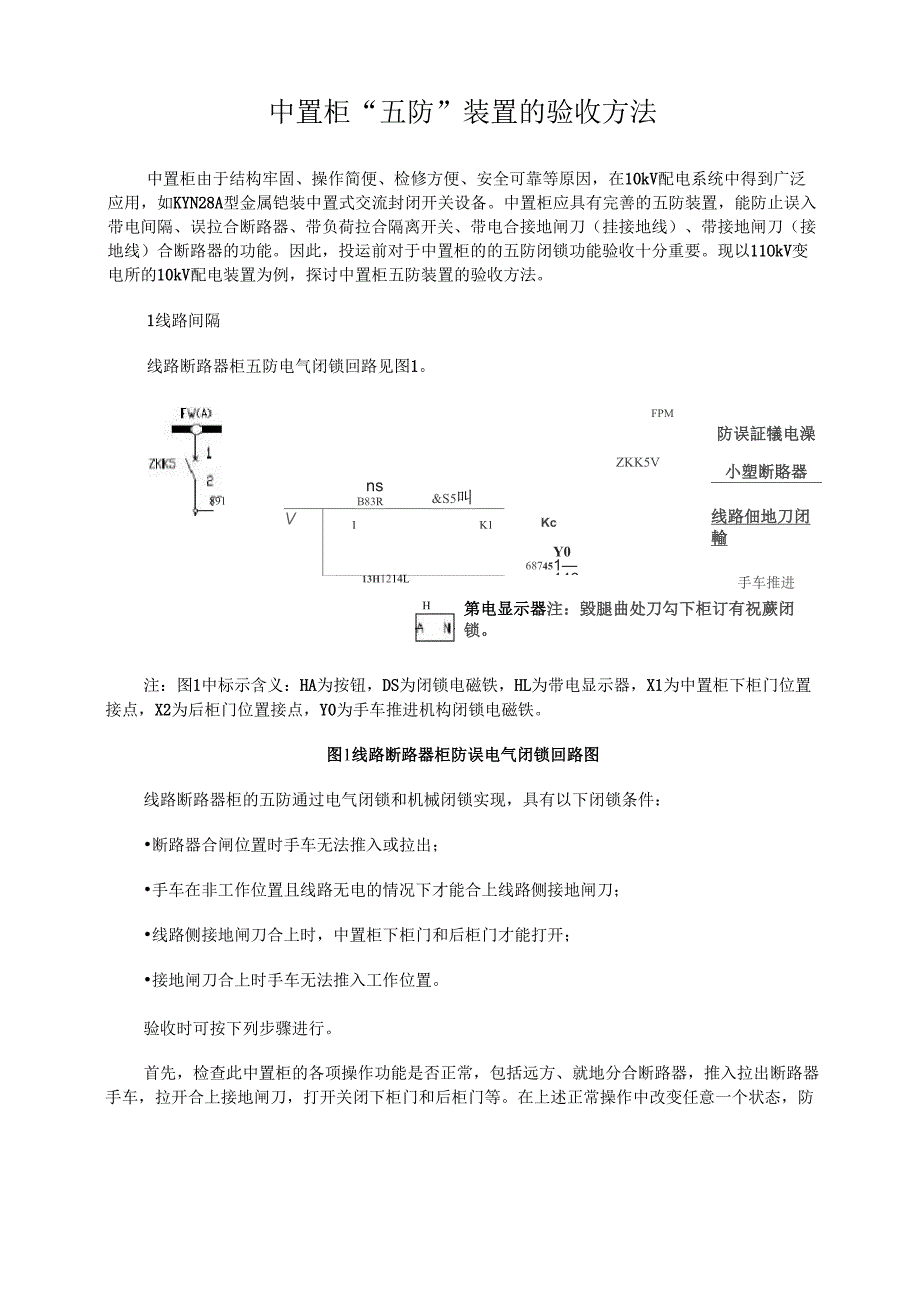

中置柜“五防”装置的验收方法中置柜由于结构牢固、操作简便、检修方便、安全可靠等原因，在10kV配电系统中得到广泛应用，如KYN28A型金属铠装中置式交流封闭开关设备中置柜应具有完善的五防装置，能防止误入带电间隔、误拉合断路器、带负荷拉合隔离开关、带电合接地闸刀（挂接地线）、带接地闸刀（接地线）合断路器的功能因此，投运前对于中置柜的的五防闭锁功能验收十分重要现以11OkV变电所的10kV配电装置为例，探讨中置柜五防装置的验收方法1线路间隔线路断路器柜五防电气闭锁回路见图1891FPMZKK5VV1K1nsB83R&S5叫Kc6874513H1214LY01—146防误証犠电澡小塑断賂器线路佃地刀闭輸手车推进机构闭锁HL第电显示器注：毀腿曲处刀勾下柜订有祝蕨闭锁注：图1中标示含义：HA为按钮，DS为闭锁电磁铁，HL为带电显示器，X1为中置柜下柜门位置接点，X2为后柜门位置接点，Y0为手车推进机构闭锁电磁铁图1线路断路器柜防误电气闭锁回路图线路断路器柜的五防通过电气闭锁和机械闭锁实现，具有以下闭锁条件：•断路器合闸位置时手车无法推入或拉出；•手车在非工作位置且线路无电的情况下才能合上线路侧接地闸刀；•线路侧接地闸刀合上时，中置柜下柜门和后柜门才能打开；•接地闸刀合上时手车无法推入工作位置。
验收时可按下列步骤进行首先，检查此中置柜的各项操作功能是否正常，包括远方、就地分合断路器，推入拉出断路器手车，拉开合上接地闸刀，打开关闭下柜门和后柜门等在上述正常操作中改变任意一个状态，防误装置应能实现可靠闭锁•远近控制切换开关在“就地”位置时，监控后台或调度台远方应无法分合断路器、在'远控”位置时，本地应无法分合断路器，可以防止误拉合断路器；•合上断路器，手车应受电气闭锁无法推入工作位置或拉至试验位置，可以防止带负荷拉合隔离开关；•手车在工作位置时，线路侧接地闸刀应受机械闭锁无法合上，可以防止带电合接地闸刀；•线路侧接地闸刀拉开时后柜门和下柜门应受机械闭锁无法打开，下柜门或后柜门未关上时手车无法推进和送电，可以防止误入带电间隔；•线路侧接地闸刀合上时，手车应受机械闭锁无法推入工作位置，可以防止带接地闸刀合闸上述试验全部合格，说明该线路间隔中置柜具有完善的五防功能，可以有效防止误操作的发生2母分间隔下列所有间隔验收中与线路间隔相同的验收内容，将不再赘述母分间隔分为母分断路器柜和母分隔离柜两个中置柜，图2中可以看出，母分断路器手车推入工作位置的条件为：母分隔离手车在工作位置且I、II段母线接地手车均在非工作位置；母分断路器柜下柜门打开的条件为：母分隔离手车在试验位置且带电显示装置不带电；母分隔离手车推入工作位置条件为：母分断路器手车在试验位置且母分断路器柜下柜门关上；隔离柜下柜门开关条件为：隔离手车非工作位置且带电显示装置不带电。
验收时，母分断路器柜与隔离柜需互相配合，可按下列步骤进行IF桟髓甘丰丄帰II皿兹埶斑工恫血[■吧卵n畀哗呷「乔甌丽可-r.n..__44__乞ZL」LEL[上」_」血$__[1889*"i1S0.1391卫跑n1—―1—u—•YD88：337「鬲iii融诂5亦云亦屁~|803IS3885XL|技Q-刃7初-矜__[EL882IS注亡黠下豹占悄斛辆蝕綁亂电需开集电1W念e用«图2母分断路器柜、隔离柜防误闭锁回路图首先，检查母分断路器柜和隔离柜的各项操作功能是否正常操作中需特别注意断路器手车和隔离手车的操作顺序：拉出时，先拉断路器手车，后拉隔离手车；推入时，先推隔离手车，后推断路器手车检查各项操作功能过程中任意改变一个状态，检查防误装置能否可靠闭锁，母分间隔需特别注意：•I、II段母线接地手车任意一个在工作位置或母分隔离手车在试验位置，母分断路器应不能推入工作位置，防止带接地闸刀合闸；•母分断路器手车在工作位置或母分开关柜下柜门未关上，检查隔离手车应无法推入工作位置，防止带负荷拉闸或误入带电间隔；•隔离手车在工作位置时，隔离柜下柜门、母分开关柜下柜门均应无法打开，防止误入带电间隔3主变10kV间隔从图3中可以看出，主变10kV断路器手车推入工作位置的条件为：主变隔离手车在工作位置且该段母线接地手车在非工作位置；主变断路器柜下柜门开放条件为：主变隔离手车在试验位置且带电显示器无电；主变隔离手车推入工作位置的条件为：主变10kV断路器手车试验位置、主变断路器柜下柜门及后柜门关上、主变隔离柜下柜门及后柜门关上且主变高压侧接地闸刀在分位；主变隔离柜下柜门开放条件为：隔离手车非工作位置且带电显示装置不带电。
验收时，主变断路器柜与隔离柜需互相配合，且与主变高压侧接地闸刀有电气闭锁关系，可按下列步骤进行8S1IL而帝而1I\H-4i8S3|GU|ES5T1l1L一戈瘀I饗巒I波脅i7alL-HL填3t1If1MMETtf]a-時总建站丽手直确tUUt亂图3主变10kV断路器柜、隔离柜防误闭锁回路图首先，检查主变断路器柜和隔离柜的各项操作功能是否正常操作中要注意断路器手车和隔离手车的操作顺序与母分间隔操作顺序相同检查上述操作功能时任意改变一个关联设备状态，检查防误装置能否可靠闭锁该主变10kV侧所在母线接地手车在工作位置或主变隔离手车在试验位置，主变断路器手车应不能推入工作位置，防止带接地闸刀合闸主变隔离手车在工作位置时检查隔离柜下柜门、主变断路器柜下柜门均应无法打开，主变隔离柜和断路器柜前后柜门任一个不关上，主变隔离手车就无法推入，防止误入带电间隔主变断路器手车在工作位置或主变断路器柜下柜门未关上或主变高压侧接地闸刀在合位，检查隔离手车应无法推入工作位置，防止带负荷拉闸或误入带电间隔410kVTV及母线接地从图4中可以看出，TV隔离手车推入工作位置的条件为：TV柜下柜门和后柜门关上TV下柜门的开放条件为：TV隔离手车非工作位置且装在柜内的带电显示装置不带电。
母线接地手车推入工作位置、合上母线接地闸刀的条件为：该段母线上主变10kV断路器手车在试验位置、母分断路器手车在试验位置且装在母线上的带电显示装置不带电验收时，可按下列步骤进行FW>FW>9B1、1IDSfl■*3O—1HLiDBS30930B22E1Ltr：Filf下捽口号IT附英-卜丄租母怪裁炷中*节职械间亂马店陽夷小±11■:柞住負且捡尢届怡氓下,拆口可氐打开.岂TV舲詁车图4母线TV及母线接地防误闭锁回路图首先，检查10kV母线TV柜和母线接地手车的各项操作功能是否正常，包括推入拉出断路器手车和接地手车、打开关闭下柜门、合上接地闸刀等检查中任意改变一个设备状态，检查防误装置能否可靠闭锁TV隔离手车在工作位置，TV柜下柜门应无法打开，防止误入带电间隔TV柜下柜门或后柜门打开，TV隔离手车应无法推入工作位置，防止误入带电间隔该段母线上主变10kV断路器手车非试验位置或母分断路器手车非试验位置，母线接地手车应不能推入工作位置，防止带电合接地闸刀510kV电容器或接地变间隔从图5中可以看出，电容器和接地变压器的防误原理完全相同，因此只以电容器为例解说电容器断路器手车推入工作位置的条件为：电容器成套装置接地闸刀断开、中置柜下柜门和后柜门均关上；电容器断路器柜下柜门开放条件为：电容器成套装置接地闸刀合上且带电显示装置不带电；电容器成套装置接地闸刀开放条件：成套装置所有网门均关上、电容器断路器柜下柜门关上、电容器断路器手车试验位置。
电容器成套装置网门开放条件：成套装置接地闸刀合上验收时，可按下列步骤进行FW)関1F如LH7工T81吐』.的呈呷m£Rnppl4083MDG■帅0炉肿出劫刊“也.I:IESd啤严i—斟牛…IIT^KL■<||Tp~i?^2i__j?S亦「呜亦7]丫俎呛止池'iK20L巳-旳Vso审印EMA891厂—iftr^rV^^—「i|>i-|\roxzH^i此曲曲制3?
通过上述方法可以实现对10kV中置柜五防功能的全面验收，及时查找出隐患，确保日后设备运行维护工作的安全可靠论文摘要：变电运行作为一个综合性较强的行业，其中有很多对技术性要求较高的问题，也有很多对技术性要求较弱但很复杂琐碎的事情，要保证电力安全稳定运行，必须综合处理好方方面面的事情，不能马虎任何不规范的行为，在电网运行中都可能对电网安全、稳定运行造成不良影响，甚至引发重大事故本文就变电运行常见故障进行分析，并就处理方法做了论述论文关键词：变电运行；故障；处理在电力系统故障中，一般主要分为电力系统故障和电气设备故障两大类其中，电气设备故障仅会导致一部分用户及系统受到影响，为局部故障，但电力系统故障则是破坏整个电力系统稳定性，可以致使电力系统瓦解为几部分，从而造成系统解列，为系统性故障，危害极大因此，一旦变电站发生了故障，作为运行值班人员，应该在第一时间做出正确判断，找出故障发生的设备及故障性质和影响范围，以便为尽快隔离故障点，解决故障提供时间保障一、一般故障经常见到的变电所的一般故障主要包括PT保险熔断、断线、系统接地、谐振等在经消弧线圈接地或者不直接接地的小电流接地系统中，这四种故障发生时，中央信号均会发报“10（35kV）系统接地”报文或光字牌。
