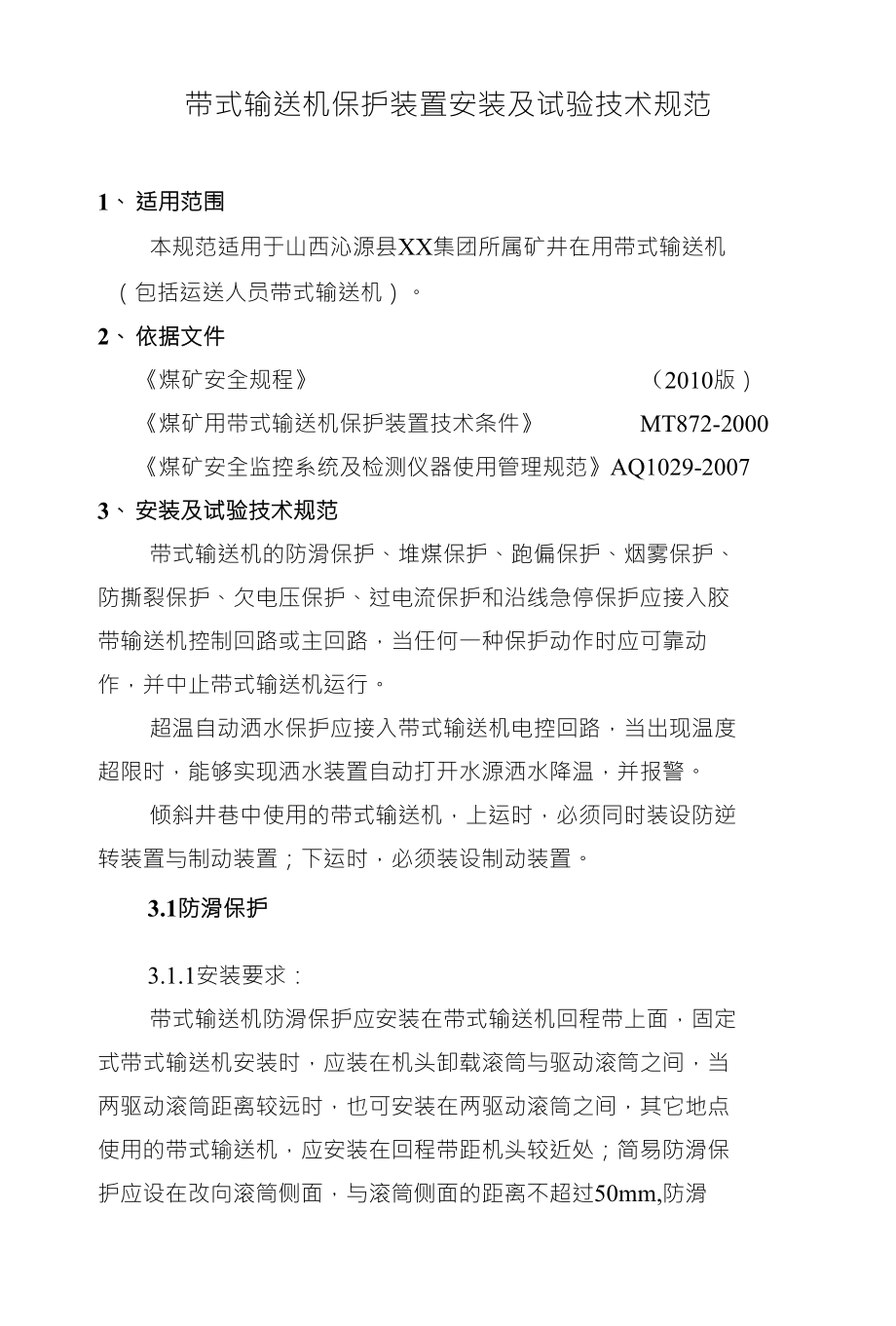

带式输送机保护装置安装及试验技术规范1、 适用范围本规范适用于山西沁源县XX集团所属矿井在用带式输送机 （包括运送人员带式输送机）2、 依据文件《煤矿安全规程》 （2010版）《煤矿用带式输送机保护装置技术条件》 MT872-2000《煤矿安全监控系统及检测仪器使用管理规范》AQ1029-20073、 安装及试验技术规范带式输送机的防滑保护、堆煤保护、跑偏保护、烟雾保护、 防撕裂保护、欠电压保护、过电流保护和沿线急停保护应接入胶 带输送机控制回路或主回路，当任何一种保护动作时应可靠动 作，并中止带式输送机运行超温自动洒水保护应接入带式输送机电控回路，当出现温度 超限时，能够实现洒水装置自动打开水源洒水降温，并报警倾斜井巷中使用的带式输送机，上运时，必须同时装设防逆 转装置与制动装置；下运时，必须装设制动装置3.1防滑保护3.1.1安装要求：带式输送机防滑保护应安装在带式输送机回程带上面，固定 式带式输送机安装时，应装在机头卸载滚筒与驱动滚筒之间，当 两驱动滚筒距离较远时，也可安装在两驱动滚筒之间，其它地点 使用的带式输送机，应安装在回程带距机头较近处；简易防滑保 护应设在改向滚筒侧面，与滚筒侧面的距离不超过50mm,防滑 保护安装时，传感器应采用标准托架固定在胶带机头大架上，严 禁用铁丝或其它物品捆扎固定。
3.1.2保护特性：当输送带速度10s内均在(50% - 70% ) Ve ( Ve为额定带速) 范围内、输送带速度小于或等于50%、输送带速度大于或等于 110%Ve时防滑保护应报警，同时中止带式输送机的运行，对带 式输送机正常启动和停止的速度变化，防滑保护装置不应有保护 动作3.2堆煤保护3.2.1安装要求：3.2.1.1两部带式输送机转载搭接时，堆煤保护传感器在卸载 滚筒前方吊挂，传感器触头水平位置应在落煤点的正上方，距下 部胶带上带面最高点距离不大于500mm,且吊挂高度不高于卸载 滚筒下沿，安装时要考虑到洒水装置状况，防止堆煤保护误动作3.2.1.2使用溜煤槽的胶带，堆煤保护传感器触头可安装在卸 载滚筒一侧，吊挂高度不得高于卸载滚筒下沿，水平位置距卸载 滚筒外沿不大于200mm o3.2.1.3胶带与煤仓直接搭接时，分别在煤仓满仓位置及溜煤 槽落煤点上方500mm处各安装一个堆煤保护传感器，两处堆煤保 护传感器都必须灵敏可靠3.2.1.4采用矿车或其它方式转载的地点，以矿车装满或接煤 设施局部满载为基准点，堆煤保护传感器触头距基准点应在 200-300mm 之间3.2.1.5堆煤保护控制线应自巷道顶板垂直引下，传感器触头 垂直吊挂，并可靠固定，严禁随风流摆动，以免引起保护误动作。
3.2.1.6带式输送机机头安装有除铁器或其它设施，影响堆煤 保护传感器安装时，应加工专用托架安装，确保传感器固定牢固322保护特性：堆煤保护装置在2s内连续监测到煤位超过预订值，应报警,同时，中止带式输送机运行由改变传感器偏角或动作行程实现 保护的堆煤保护装置，其保护动作所需的作用力不大于9.8N3.3跑偏保护 3.3.1安装要求：带式输送机的跑偏保护应成对使用，距离机头10-15米处， 当带式输送机有坡度变化时，应在变坡位置处安装一组；简易跑 偏保护只需在机头安装即可，跑偏保护应用专用托架固定在带式 输送机大架或纵梁上，对带式输送机上带的偏离情况进行保护3.3.2保护特性：3.3.2.1当运行的输送带跑偏超过托鶴的边缘20mm （如使用 三联鶴的胶带输送机超过70 mm）时，跑偏保护装置应报警3.3.2.2当运行的输送带超出托楹20mm （如使用三联覘的胶 带输送机超过70 mm）,经延时5~15s后，跑偏保护装置应可靠 动作，能够中止带式输送机的运行3.3.2.3对于使用接触式跑偏传感器之类的跑偏保护装置， 其保护动作所需作用于跑偏传感器中点正向力为20~100No3.4烟雾保护3.4.1安装要求：带式输送机烟雾保护应安装在带式输送机机头驱动滚筒下 风侧5~15m处的输送机正上方，烟雾传感器应垂直吊挂，距顶 板不大于300mm,当输送机为多滚筒驱动时应以靠近机头处滚 筒为准。
3.4.2保护特性：连续2s内，烟雾浓度达到1.5%时，烟雾保护应报警，中止 带式输送机运行，同时启动自动洒水装置，洒水降温3.5防撕裂保护3.5.1安装要求：主运带式输送机应在胶带落煤点下方向机头方向（胶带机为 头部驱动时）10~15 m位置安装防撕裂保护防撕裂保护安装在 输送机上下两层胶带之间，保护方式为压电式或牵引钢丝绳式的 防撕裂保护，安装时应加工标准托架，将防撕裂保护固定在输送 机纵梁上，靠上层胶带方向3.5.2保护特性：运行的胶带纵向撕裂时，防撕裂保护应报警，同时中止带式 输送机的运行3.6超温自动洒水保护3.6.1安装要求：热电偶感应式超温洒水保护传感器应固定在主传动滚筒瓦 座（轴承座）上；采用红外线传感器时，传感器发射孔应正对主 传动滚筒处进行检测，传感器与主传动滚筒距离为300 - 500mmo3.6.2保护特性：在测温点处，温度超过规定时超温自动洒水装置应报警，同 时能启动自动洒水装置，喷水降温3.7欠电压保护控制带式输送机的磁力起动器或馈电开关，当电网电压低于 额定电压的65%时，应可靠动作，切断输送机电源，中止输送机 运行3.8过电流保护控制带式输送机的磁力起动器或馈电开关，当输送机电机运行电流超过控制开关的整定值时，应可靠动作，切断输送机电源, 中止输送机运行。
3.9沿线急停保护 3.9.1安装要求：在主要巷道（矿井主运皮带巷、采区集中皮带运输巷或综采 工作面顺槽）内，安设的带式输送机在行人侧每间隔100米设置 一个双向急停开关；在掘进（炮采）工作面运输巷安设的带式输 送机，在皮带机机头、机尾、行人过桥及变坡点处设置急停按钮3.9.2保护特性：双向急停开关在任何一边的拉线上施加40〜200N的力时，双向急停开关能中止带式输送机的运行，并能自锁和复位；急停 按钮按下时能中止带式输送机的运行，并能自锁和复位3.10防下滑制动装置 3.10.1安装要求:在倾斜巷道中的下运带式输送机（倾角超过10必须安装下滑制动装置3.10.2保护特性：当切断停止带式输送机电源时，制动装置应可靠动作，并能够及时制动带式输送机滚筒运行，防止输送机下滑运行3.11逆止制动装置 3.11」安装要求:在倾斜巷道中的上运带式输送机（倾角超过5必须安装逆止制动装置3.11.2保护特性：当切断停止输送机电源时，逆止制动装置应可靠动作，并能 够及时中止输送机运行，防止输送机反向下滑运行4、各类皮带保护配备要求：4.1采用滚筒驱动带式输送机运输时：4.1.1必须装设驱动滚筒防滑保护、堆煤保护、防跑偏装置 和沿线急停保护。
4.1.2应装设温度保护、烟雾保护和自动洒水装置4.1.3在主要巷道（矿井主运皮带巷、采区集中皮带运输巷 或综采工作面顺槽）内，安设的带式输送机还必须装设输送带张 紧力下降保护装置和防撕裂保护装置4.2采用钢丝绳牵引带式输送机运输时必须装设下列保护装 置，并定期进行检查和实验：421钢丝绳和输送带脱槽保护；4.2.2输送带局部过载保护；4.2.3钢丝绳张紧车到达终点和张紧重锤落地保护；4.3采用钢丝绳牵引带式输送机或钢丝绳芯带式输送机运送 人员时：4.3.1在距下人区段末端前方2米处，必须设有能自动停机 的安全装置；4.3.2应装有在输送机全长任何地点可由搭乘人员或其他人 员操作的紧急停车装置（拉线式急停开关等）；4.3.3应装设超速（指超过运送人员运行速度）保护装置， 当超过运送人员速度的15%时，超速保护应可靠动作，并中止输 送机运行；4.3.4卸煤仓口应有防止人员坠入煤仓的保护装置或设备；435钢丝绳芯带式输送机运送人员时，应设断带保护装置5、保护装置试验要求:5」每班由带式输送机司机（或跟班电工）对带式输送机的 各类安全保护装置进行检查试验；现场没有试验功能的保护装 置，必须每班检查设备及关联线路的完好情况，保证各保护装置 完好齐全、动作灵敏可靠。
现场保护试验与完好检查必须有详细 记录5.2温度保护、烟雾保护、自动洒水传感器在井下现场不具 备试验条件的保护装置，每6个月检验一次（地面必须有备件， 升井校验前使用完好备件替换现场使用的传感器）5.3温度保护、烟雾保护、自动洒水传感器在井下现场不具 备试验条件的保护装置升井地面校验由矿井机电主管部门负责 组织，校验必须有记录5.4温度保护、烟雾保护、自动洒水传感器的地面校验必须 在地面设置配套校验设施（一般设置在矿井机修单位内），地面 设置配套校验设施必须满足试验要求5.5温度保护传感器与自动洒水传感器构建在一起地面校 验热电偶感应式超温洒水保护传感器采用外加热（红外线传感 器照射外加热源），传感器采集温度达到要求温度，洒水传感器 动作，配套洒水装置自动洒水,超温自动洒水传感器校验为合格5.6烟雾保护传感器地面校验人工施加烟雾，配套系统设备 报警，传感器校验为合格本文仅作参考用，认为对的参考。
