减速箱拆装实验

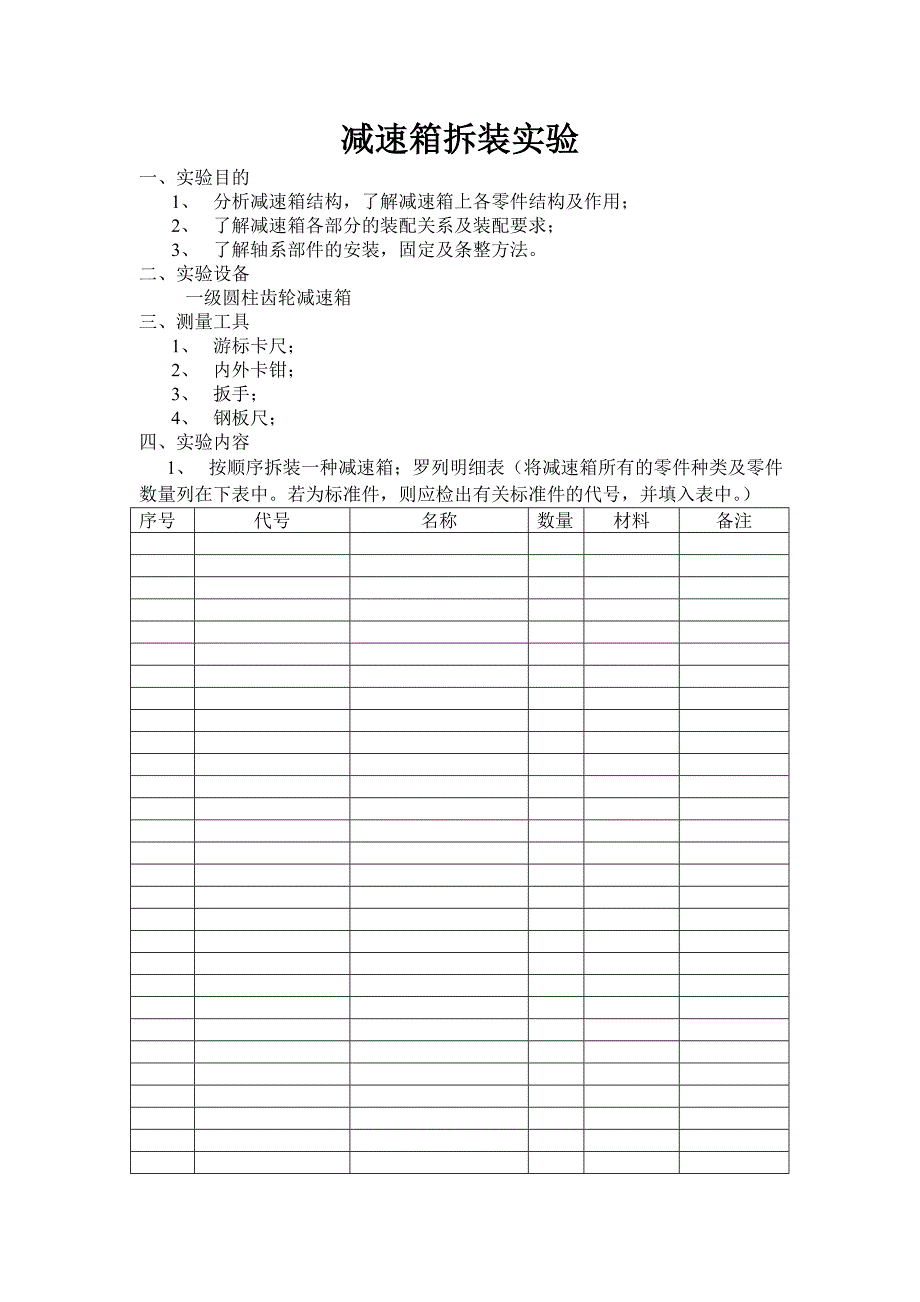

减速箱拆装实验减速箱拆装实验一、实验目的 1、 分析减速箱结构，了解减速箱上各零件结构及作用； 2、 了解减速箱各部分的装配关系及装配要求； 3、 了解轴系部件的安装，固定及条整方法 二、实验设备一级圆柱齿轮减速箱 三、测量工具 1、 游标卡尺； 2、 内外卡钳； 3、 扳手； 4、 钢板尺； 四、实验内容 1、 按顺序拆装一种减速箱；罗列明细表（将减速箱所有的零件种类及零 件数量列在下表中若为标准件，则应检出有关标准件的代号，并填入表中 ） 序号代号名称数量材料备注2、 测量和计算所拆减速箱的主要参数 一级圆柱齿轮减速箱参数一级圆柱齿轮减速箱参数参数 实测数据 中心距 a= 齿数 Z1、Z2 顶圆直径 da1、da2 全齿高 h1 、h2 齿宽 B1 、B2 传动比 i12 模数 m 分度圆直径 d1、d2a= Z1= ； Z2= da1= ； da2= h1= ； h2= B1= ； B2= I12= m= d1= ； d2五、实验步骤： 1、拧开上盖与机座的联系螺栓及轴承盖螺钉，拨出定位销，用起盖螺钉顶 起上盖; 2、取下轴承及端盖； 3、取出各轴部件，并将其上零件逐个拆下； 4、 填写测量实验内容 1 明细表； 5、测量实验内容 2 所列尺寸； 5、分析轴系部件中各零件的结构，绘出结构草图； 6、了解减速箱各轴助零件的用途、结构特点和位置要求等 ； 7、将机座内擦干净。

将装好的轴承部件到机座原位置； 8、盖上上盖，将减速箱装好； 9、清点工具，清理实验场地。
