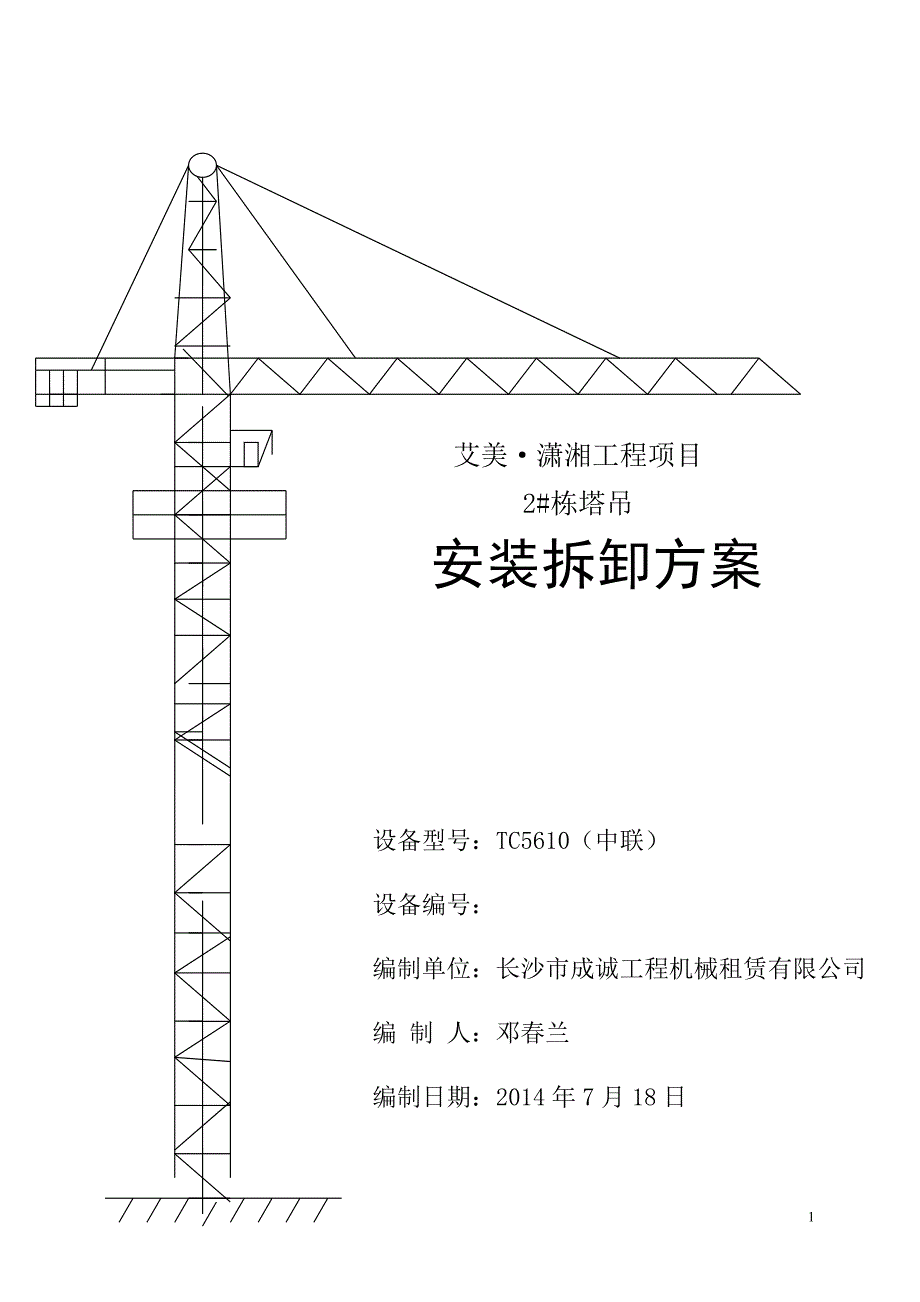

1艾美·潇湘工程项目2#栋塔吊 安 装拆卸方案设备型号：TC5610（中联）设备编号： 编制单位：长沙市成诚工程机械租赁有限公司编 制 人：邓春兰编制日期：2014 年 7 月 18 日2塔式起重机安装拆卸施工方案塔式起重机安装拆卸施工方案目 录一、编制依据二、概况（一）工程概况（二）塔式起重机性能概况：（三）塔机安装位置概况及平面布置图三、安装拆卸组织及部署（一）人员组织（二）人员职责（三）安装拆卸前准备工作（四）安装拆卸所需工具及设备配备四、安装施工（一）安装步骤、加节与调试（二）安装进度计划及工种配置（三）附着装置安装及附着立面图（四）安装质量、安全、环保措施（五）安装技术要求和检验标准（六）塔机主要部件重量及尺寸（七）塔吊垂直度检测与校正（八）塔机的操作维护与保养五、拆卸施工（一）拆卸步骤（二）拆卸注意事项3六、附图一、方案编制依据一、方案编制依据《建筑机械使用安全技术规程》JGJ33-2012；《塔式起重机安全规程》GB5144-2007；《塔式起重机操作使用规程》JG/T100-1999；《建筑施工安全检查标准》JGJ59—2011；《施工现场机械设备检查技术规程》JGJ160—2008； 《施工现场临时用电安全技术规范》JGJ46-2012《起重机钢丝绳保养、维护、安装、检验和报废实用规范》GB/T5972—2009；《建筑施工起重吊装工程安全技术规范》JGJ276-2012《建筑施工特种作业人员管理规定》(建质[2008]75 号)《塔式起重机混凝土基础工程技术规程》JGJT187-2009；《建筑施工塔式起重机安装、使用、拆卸安全技术规程》（JGJ196-2010）塔机产品使用说明书二、概况：二、概况：（一）工程概况：（一）工程概况：本工程为艾美·潇湘住宅小区工程，位于长沙县石塘路与西霞路交汇处。
本工程各责任方名称如下：建设单位：湖南顺龙房地产开发有限公司监理单位：株洲市新凯工程建设监理有限公司施工单位：五矿二十三冶建设集团有限公司根据工程需要，本工程 2#塔吊为 TC5610 塔吊 (实际臂长 44 米) 塔吊为长沙中联重工科技发展股份有限公司生产，臂长 56m，工作幅度 56m，最大起重量 6t，额定起重力矩 8t·m,最大幅度时起重量 1.0t，独立固定式使用最大自由高度为 40m由于 2#栋建筑物为 26 层，地下室 2 层，建筑物高度约为 80.4 米，故 2#塔吊塔吊使用安装高度约为 106m，需 5 道附着塔机安装位置详见项目部的《平面布置图》及《塔吊基础定位图》4（二）塔式起重机性能概况：（二）塔式起重机性能概况：中联 TC5610 塔吊为水平臂架、小车变幅、上回转、液压顶升的自升式多用途塔机，起重臂长可达 56 米，最大起重量为 6 吨，平衡臂长 12.24米，额定起重力矩 640KN.M，最大工作幅度时吊重 1.0 吨（2 绳）独立固定式安装，自由高度为 40 米；附着式安装，最大起升高度可达 140 米，该机回转采用进口变频器，实现无级调速，起、制动平稳电气控制系统采用进口先进技术的电气元件，故障少，工作可靠。
适用于高层或超高层大型建筑工程通过变换塔机绳轮系统及滑轮倍率装置，是使起升机构的起重能力提高一倍，而起升速度降低一倍，这样，起升机构能够更加灵活地满足施工需要具体参数见下表：名名 称称参参 数数名名 称称参参 数数设备型号TC5610最大起重量6 吨制造厂家中联独立式安装高度40 米合格证机号附着式安装高度140 米最大幅度 56 米56最小幅度2．5 米最大幅度起重量1．0 吨 额定起重力矩640KNM起重臂长56m塔机自重30.4 吨（独立式）供电容量大于 600KVA平衡重56 米臂时 14．6 吨供电电压380V回转速度0—0.65 转/分最大电流50A起升速度4．44-40 米/分备备 注注根据项目实际情况，本塔机安装起重臂根据项目实际情况，本塔机安装起重臂 4444 米，该幅度时起重量米，该幅度时起重量 最最 大大 1.761.76 吨吨(2(2 倍率倍率) )、、1.701.70 吨（吨（4 4 倍率）三）（三）塔机安装位置概况及平面布置图：塔机安装位置概况及平面布置图：本项目建筑共设置 TC5610 型塔吊 7 台，其中 1#栋安装 56 米起重臂，2#栋安装 44米起重臂，15#栋安装 56 米起重臂，多层建筑使用 56 米臂塔吊两台，44 米、50 米臂各一台，.本方案为 2#栋塔式起重机塔吊安装拆卸方案。
具体定位详见平面布置图5艾美艾美··潇湘工程项目部塔吊布置图潇湘工程项目部塔吊布置图1．塔吊安装时加节方向为西南向，根据现场具体情况，1#栋塔吊在安装时大臂定向为西南向，因此安装时注意塔身标准节爬爪在东北向2．吊装采用 25 吨的吊车作业，在图示吊位 1 安装基础节、标准节、爬升套架、回转总成、塔顶，平衡臂及平衡重3．平衡臂、起重臂拼装区沿西面车道内进行根据项目需要，起重臂安装 44 米4．塔机安装三个塔身节后用经纬仪或吊线法检查垂直度，主弦杆四侧面垂直度误差应不大于 1.5/10005．吊装起重臂时，选用大于等于 Φ17.5 的钢丝绳，两头均双绳挂索，禁止单绳起吊；吊装平衡臂、回转总成、爬升套架时，选用大于等于 Φ17.5 以上的钢丝绳，采用四点起吊6. 安装塔吊时，应在相应区做起警戒工作，拉起警戒线7. 塔吊安装时，地面指挥员和安全员应时刻注意地面人流状况，排除安全隐患，发现有安全状况立刻提醒操作人员作出正确反映8. 所有操作人员必须注意安全，佩戴好相应工具，按安装操作规程严格执行安装6三、安装拆卸组织与部署三、安装拆卸组织与部署（一）人员组织：（一）人员组织：1、 项目负责人：彭志强 2、 项目技术负责人：邓春兰3、 公司技术负责人：雷春元4、 专职安全员：陈富5、 安拆队长：邓亦林6、 安拆人员：孟昭君、陈 新彭建红、潘国辉沈志兵、彭伍林7、安装起重工及吊车操作人员：由汽车吊进场车辆自带。
二）人员职责：（二）人员职责：1、公司负责人职责：1.1 负责安装拆卸方案的审批工作；1.2 负责安装过程中技术指导工作；1.3 负责塔吊的定位，基础的配合指导工作；1．4 负责操作工的长期技术培训考核工作2．项目经理职责：2．1 负责现场安装拆卸作业的总指挥；2．2 负责组织安装拆卸人员完成塔机安装、加节附着、拆除、检查调试、维修保养等工作；2．3 负责按作业程序合理安排技工，负责塔机故障排除3．项目技术负责人职责：3．1 负责组织调度安装拆卸人员、合理安排工作；3.2 负责与项目相关人员沟通，解决项目协调配合工作；3.3 负责设备的自检和安装后检验工作；3.4 负责安装拆卸作业的安全技术交底工作，并现场指导协调安全4．拆卸电工技工职责：4．1 严格遵守安拆作业安全操作规程及有关安全措施，严禁违章4．2 服从安全责任人的调度和指挥，服从安装拆卸负责人的工作分工74．3 负责安全顺利完成所分配的工作内容5．项目安全员职责：5．1 负责现场安全，到现场协调指挥工作；5．2 做好项目协调的劳力调配，保证安装顺利安全进行三）安装拆卸前准备工作：（三）安装拆卸前准备工作：1．安拆队准备工作：A．做好起重机械的清件工作和安装工具的准备工作。
B．安装前组织参加安装的全体人员对安装方案及本机使用说明书进行学习，做到人员分工到位，安全技术措施明确，确保安装工作顺利进行C．安全负责人对塔吊安装队进行安全技术交底，明确安装重点、要点、难点及采取的措施2． 艾美·潇湘工程项目 项目应做的准备工作：A．提前将安装场地平整，并设立警戒区，派专人守卫，禁止无关人员进入或逗留安装作业区域保证吊车作业区域的地面有足够的地耐力B． 保证进出场车道畅通无阻，安装时须占用南面、西面围墙内的车道，提前做好安装过程中与项目、各施工作业队的协调工作C． 准备木方 1．5M3，以备拼装塔机起重臂及相关部件时用D． 项目应提供专门的配电箱，提前做好塔机电源线的引入，保证塔机的工作电压在380V±10%的范围内，否则塔机的电气设施容易损坏E． 保证进出场车道畅通无阻，拆卸时须占用的空地提前做好与项目各施工作业队的协调工作 三．安装拆卸所需工具及设备配备：1．塔吊安装方自备如下工具：套筒扳手壹套、活动扳手 2 把、电动扳手 1 台、4P 或 8P 铁锤各 2 把、撬棍 3 根、手动葫芦、拆装螺栓专用销等，专用板手 6 把、力矩省力板手 1 把、Φ15 钢丝绳 2 根（各 8 米长） 、经纬仪 1 架、8#铁丝 1 捆、电焊机 1 台、准备好其它索具、绳扣等。
2．安全带 2 付，安全帽每人必戴，由塔吊安装方准备3．白棕绳 Ф20∽Ф25，50m，8 号铅丝 15kg, 由塔吊安装方准备4．木方 1．5 立方米（由项目提供） 5．汽车吊 25 吨一台，运输货车 8 吨二台，由塔吊安装方根据安装进度计划及时联系吊8车进场四．安装施工：（一）安装步骤、加节与调试（一）安装步骤、加节与调试塔机组装程序为基础施工→下塔身安装→爬升套架安装→回转总成安装→司机室安装→塔顶安装→平衡臂及拉杆安装→平衡重安装 1 块→起重臂及拉杆安装→余下平衡重吊装→穿绕各机构绳索系统→加节→调试、检查正常投入使用1．基础施工：1．1 塔吊基础的设计与计算：每个土建施工单位需根据自己工地实际情况和塔机的基础承载技术参数要求编制塔机基础设计计算方案报甲方及监理审批塔吊基础一般采取整板基础，塔吊中心 5m×5m砼强度等级 C35 fcm=11.5N/mm2，fc=15N/mm2，Ⅱ级钢筋 fy=340N/mm21．2 定位底架安装：审批后按设计图纸要求布筋后，将四块承重板装入地脚螺栓内，保证四块承重板在同一水平面内，四组地脚螺栓 16 根，靠定位筋与垫板定位，并将其安装在定位底架内，对角两螺栓连线平行度允许偏差 15mm，其承重垫板下砼填充率＞95%，用四垫板找平基础上平面，用水平仪核准好底盘的水平度，其平面度误差小于 1/750，垫板允许嵌入砼内 5—6mm。
四组地脚螺栓相对位置必须准确，保证定位底架安装并将底架上露出的地脚螺栓做好保护钢筋、水泥、砼等要求采用正规厂家生产的合格产品1．3 浇灌砼基础：浇灌前预紧地脚螺栓（预紧力矩为 1400N.m） ，四组地脚螺栓相对位置必须准确，组装后必须保证地脚螺栓孔的对角线误差不大于 2 毫米浇筑时注意要分段分层连续进行，浇筑的高度根据结构特点、钢筋疏密决定，一般为振捣器作用部分长度的 1.25 倍，最大不超过 50cm砼采用分层定点、一个坡度、薄层浇筑、循环推进、一次到顶的方法，以利砼水化热的散发使用插入式振捣器快插慢拔，插点要均匀排列，逐点移动，按顺序进行，不得遗漏，做到均匀振实，移动间距不大于振捣作用半径的1.5 倍（一般为 30—40cm） 振捣上一层时插入下层 5cm，以消除两屋间的接接缝表面振动器（或称平板振动器）的移动间距，保证振动器的平板覆盖已振实部分的边缘浇筑后要注意养护，混凝土振捣完毕随即覆盖，采用塑料布密封养护，防止混凝土脱水龟裂加盖保温材料能有效地控制混凝土内部和表面的温差以及混凝土表面和大气的温差，从而防止混凝土因温差应力而产的裂缝保温材料的拆除时间应以混凝土内部和表面温差以及表面和大气的温差均小于 25℃为准。
一般混凝土浇筑完毕，第三、四天当升9温的高峰，其后逐渐降温，保温材料的拆除以 10d 以上为妥，升温速度不宜过快，以防温差应力产生裂缝2．安装下塔身和爬升套架：待砼基础达强度后（强度至少达到设计值的 70%） ，拆掉定位底架，将固定用基础节 EQ 吊装在承重板上，调整水平，其中心线与水平面垂直度误差为 1.5/1000吊装二节塔身节到固定用基础节上，第一节标准节 EQ 用 12 个 M30 高强度螺栓紧固连接，第二节标准节 E。
