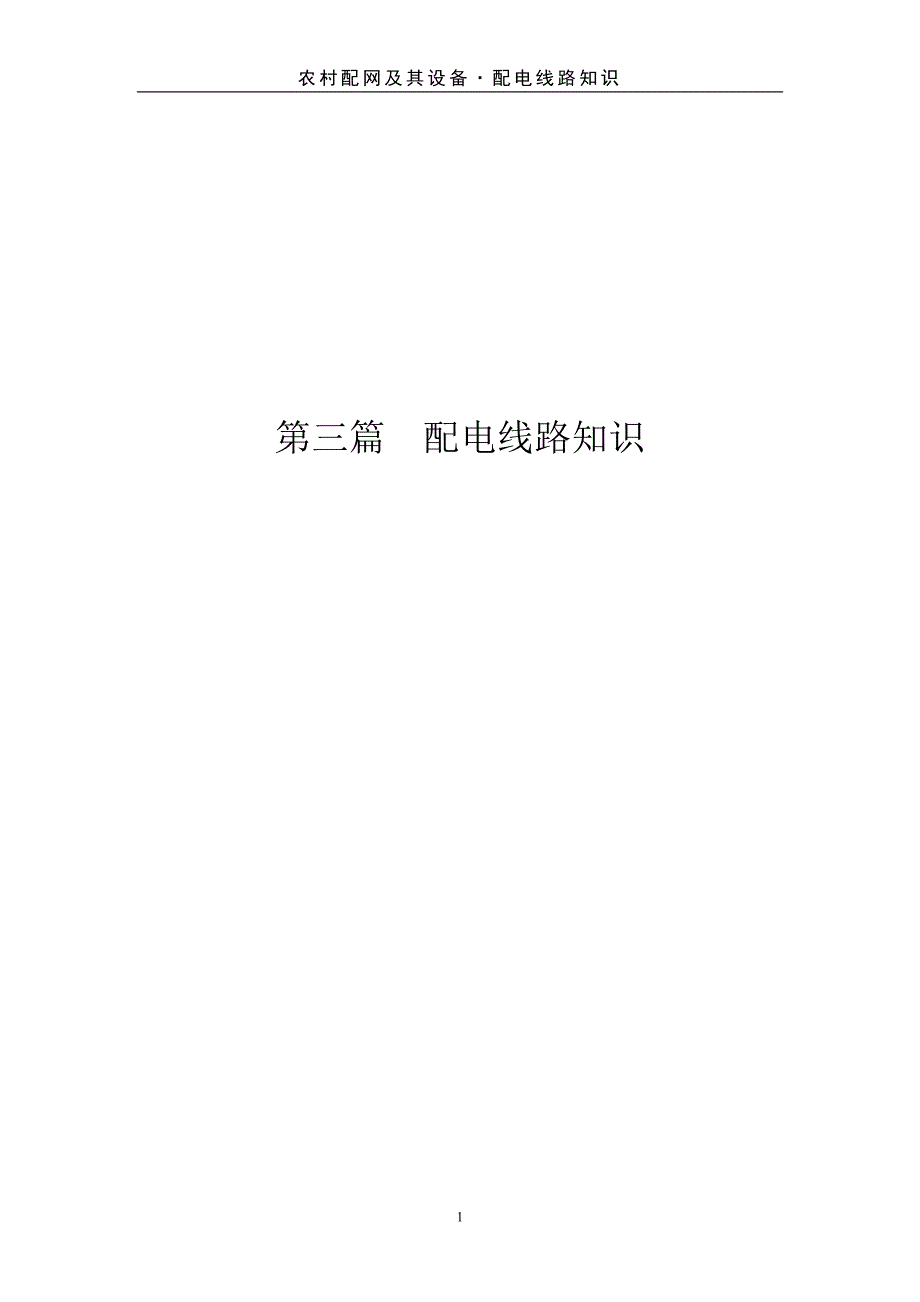

农村配网及其设备 ·配电线路知识1第三篇 配电线路知识农村配网及其设备 ·配电线路知识2第一章第一章 架空线路的组成架空线路的组成第一第一节节 配配电线电线路的杆塔路的杆塔一、电杆的种类一、电杆的种类1、铁塔铁塔常用于送电线路，但由于受特殊条件的限制，在配电线路中也时常用铁塔铁塔有角钢塔、钢管塔及圆管铁塔铁塔的优点是机械强度大，使用年限长等特点2． 水泥杆水泥杆分为：等径杆、拔梢杆及方型杆按制作要求分为：普通钢筋混凝土电杆和预应力钢筋混凝土电杆1）等径杆有 3m、4.5m、6m、9m 段，电杆的长度由它们连接组成2）拔梢杆拔梢杆的锥度为 1/75，根据拔梢杆的梢径可分为φ130、φ150、φ190、φ230、φ270 等几种根据长度可分为 7.5m 、8m、9m、10.5m、11m、12m、13m、15m、18m、21m 等几种3）拔梢杆根径的计算计算公式为：D=h/75+d式中：h—拔梢杆的长度，m；d—拔梢杆的梢径，mm；二、杆的型式分类二、杆的型式分类1、直线杆直线杆设立于配电线路的直线段上在配电线路中占电杆总数的 70～80%左右正常工作条件下能够承受线路侧面的风荷重及导线、金具、横担拉线向下的垂直分力等力的作用。
但不能承受线路方向的导线荷重2、耐张杆耐张杆设立于若干直线杆两端耐张杆又称承力杆，与直线杆相比，强度较大在正常工作条件下能够承受线路侧面的风荷重；还可以承受导线和架空地线的拉力耐张段长度一般不超过 2km在事故条件下能够承受线路方向导线的荷重3、转角杆转角杆设立于线路方向改变的地方用于线路的转弯处，有直线型和耐张型两种形式在正常工作条件下能够承受导线拉力产生的角度荷重和线路侧面的风荷重；在事故条件下能够承受线路方向导线的荷重4、终端杆终端杆设立于配电线路的首端及末端在正常工作条件下能够承受线路方向导线的荷重和线路侧面的风荷重5、分歧杆分歧杆设立于分歧线路与主配电线路的连接处这种电杆，在干线方向上可以是直线型或耐张型杆，在分歧线方向上时则需用耐张杆型，并应能承受分歧线路导线的全部荷重农村配网及其设备 ·配电线路知识36、跨越杆跨越杆用于跨越铁路、公路、河流和其他电力线路等大跨越的地方为保证导线具有必要的悬挂高度，一般电杆要加高；为加强线路安全，保证其具有足够的强度，需加装拉线三、电杆荷载三、电杆荷载电杆在运行中要承受导线、金具、风力所产生的拉力、弯力、剪力的作用，这些作用力称为电杆的荷载。
电杆的荷载有以下几种：1、垂直荷载电杆的垂直荷载是由于导线、绝缘子、金具、覆冰，以及检修人员和工具的重量所引起的2、水平荷载水平荷载主要由于导线、风压，以及转角所引起的荷载3、顺线路方向的荷载顺线路方向的荷载是由于断线所受张力、斜向风力、顺线路方向的风力所引起的四、对电杆的基本要求四、对电杆的基本要求1、对电杆基础的要求电杆应具有牢固的基础，在各种外力作用下要求不倾覆、歪斜、上拔、下陷以及倒杆情况2、对电杆机械强度的要求电杆本身应具有足够的机械强度，要求在各种气象条件下，不发生折断、出现裂纹、锈蚀、露筋、酥松、表层剥落及内部积水等3、杆型的确定根据《农村低压电力技术规程》规定，电杆宜采用符合国际 GB4623 环形预应力混凝土电杆，杆长宜为 8—10m，梢径为 150～190㎜电杆的型式与导线的排列形式、线间距离、结构种类、杆身高度等因素有关五、电杆高度的确定五、电杆高度的确定电杆杆高应由下面四个因素确定：1、杆顶与横担所占的高度最上层横担的中心距杆顶部距离与导线排列方式有关，水平排列时采用 0.3m；等腰三角形排列时为 0.6m；等边三角形排列时为 0.9m同杆架设多回路时，各层横担间的垂直距离与线路电压有关，其数值不小于表 1-1 所列数值。
表 1-1 多回路各层横担间的最小垂直距离（m）杆 型线路电压直线杆分歧或转角杆10KV 之间0.80.45～0.610KV 与 380/220V 之间1.21.0380/220V 之间0.60.310KV 与通讯线路之间2.02.0农村配网及其设备 ·配电线路知识4380/220V 与通讯线路间1.51.52、导线两悬挂点的连线与导线最低点间的垂直距离称为弧垂弧垂过大容易碰线，弧垂过小则会因为导线承受的拉力过大而可能被拉断弧垂的大小与杆距、导线截面及材料荷周围温度等因素有关一般低压线路的弧垂为 0.6～0.7m（杆距为 45 m） 在决定电杆高度时，应按最大弧垂考虑3、导线与地面或跨越物最小允许距离为保证线路安全运行，防止人身事故发生，导线最低点与地面或跨越物间应有一定距离如表 1-2 所示和表 1-3 所示：表 1-2 导线与地面或水面的最小距离 单位 m线路电压（kV）线路经过地区 353～103 以下居民区7.06.56.0非居民区（包括未建房和房屋稀少地区）6.05.55.0不能通航及不能浮运的河、湖的冬季冰面6.05.05.0不能通航及不能浮运的河、湖的最高水位3.03.03.0交通困难地区5.04.54.0注：1、交通困难地区是指车辆、农业机械不能到达的地区。
2、高水位，对 35 kV 是指百年一遇高水位；对 10kV 以下线路是指 50 年一遇高水位表 1-3 导线与山坡、峭壁、岩石之间最小净距 单位 m线路电压（kV）线路经过地区 353～103 以下步行可以到达的山坡5.04.53.0步行不能到达的山坡，峭壁及岩石3.01.51.04、电杆埋深的确定电杆的埋深可按下列公式进行计算：h=H/10+0.7 （m）式中: H—电杆的杆长，单位（m）h—电杆的埋设深度，单位（m）5、电杆高度的确定电杆高度可按下列公式计算：L=h+f+D+t-c （m）式中: L—电杆高度h—横担至杆顶距离，m；f—导线的最大弧垂，m；D—导线对地安全距离，m；c—绝缘子的高度，m；hcLfDt农村配网及其设备 ·配电线路知识5t—电杆埋深，m 通常，电杆埋深取杆长的 1/6， 图 1—1而横担至杆顶的距离 h 取 0.3m如图 1—1 所示第二第二节节 导导 线线一、导线的一般概念一、导线的一般概念1、对导线的基本要求导线要有足够的机械强度，较高的导电率，抗腐蚀能力，而且要重量轻，少用有色金属及成本低等特点。
2、导线的材料导线的材料一般是用铜、铝、钢和铝合金等制成的目前也有用稀土铝合金导线的3、导线符号意义架空线路导线的型号，是用导线材料、结构和载流截面积三部分表示的导线的材料和结构用汉语拼音字母表示如：T—铜线；L—铝线；G—钢线；J—多股绞线；例：LGJ—120 表示导线标称截面积为 120㎜2的钢芯铝绞线架空配电线路用绝缘导线，按其结构型式一般可分为高、低压分相式绝缘导线、低压集束型绝缘导线、高压集束型半导体屏蔽绝缘导线、高压集束型金属屏蔽绝缘导线等架空绝缘配电线路用绝缘导线的材料和结构特征代号为：“JK”表示架空系列（铜导体省略） ；“TR”表示软铜导体；“L”表示铝导体；“HL”表示铝合金导体；“V”表示聚氯乙烯绝缘；“Y”表示聚乙烯；“GY”表示高密度聚乙烯；“YJ”表示交联聚乙烯；“/B”表示本色绝缘；“/O”表示轻型薄绝缘结构（普通绝缘结构省略） ；承力束为钢绞线时用“（A） ”表示例如：JKLYJ—10 3×120+30（A）型：表示铝心、交联聚乙烯绝缘（本色） 、额定电压 10kV、4 芯，其中 3 芯为导体，标称截面为 120㎜2，承力束为 30㎜2钢绞线的绝缘导线。
4、导线的排列导线在单回路杆塔上的排列方式有水平排列、三角排列和垂直排列等三角排列的可靠性较水平排列差，采用水平排列时，杆塔高度较低，可减少雷击的机会第三第三节节 绝缘绝缘子子绝缘子是用来支持或悬挂导线并使之与杆塔绝缘的应有足够的绝缘强度和机械强度同时具有足够的防御污秽和化学污染的能力，并能适应周围大气条件的变化绝缘子有几种形式和几种材料制成一、绝缘子按材料分类一、绝缘子按材料分类绝缘子按材料可分为：瓷质绝缘子；低压塑料绝缘子（线夹） ；钢化玻璃悬式绝缘子；环氧树脂玻璃钢硅橡胶合成绝缘子二、绝缘子的型式二、绝缘子的型式农村配网及其设备 ·配电线路知识6常用的绝缘子有：针式、悬式、棒式、蝶式和瓷横担绝缘子针式绝缘子多用于电压较低和导线张力不大的配电线路上，导线则用金属线绑扎在绝缘子顶部的槽中使之固定悬式绝缘子，都组成绝缘子串，用于 35KV 及以上的线路上，配电线路耐张杆上大部分用悬式绝缘子，沿海地区和化工厂附近的线路，使用防污型悬式绝缘子棒式绝缘子，它是一个瓷质整体，可以代替悬式绝缘子串瓷横担是棒式绝缘子的另一种型式，它代替了针式和悬式绝缘子且省去电杆的横担钢化玻璃悬式绝缘子，这种绝缘子尺寸小、机械强度高、电气性能好、寿命长不易老化、维护方便。
当温度剧烈变化时会自行破碎，方便运行人员巡线第四第四节节 金金 具具一、金具的种类和作用一、金具的种类和作用在架空配电线路中，横担在电杆上的固定、绝缘子与导线的连接、导线与导线的连接等都需要一些金属附件，这些金属附件在电力线路中称为金具常用的金具有：1、悬垂线夹：是将导线固定在悬垂绝缘子串上2、耐张线夹：是将导线固定在非直线杆塔的耐张绝缘子串上3、连接金具：是用来将一串或数串悬式绝缘子连接起来，悬挂在杆塔横担上常用的金具有下列几种1）球头挂环：球头挂环是用来连接球型绝缘子上端铁帽（碗头）的2）碗头挂板：碗头挂板是用来连接球型绝缘子下端钢脚（球头）的，根据使用条件的不同，有单联碗头和双联碗头两种3）直角挂板：直角挂板是一种转向金具，可按使用要求去改变绝缘子串的连接方向4）平行挂板：平行挂板用于单板与单板及单板与双板的连接，也可以用于连接槽形悬式绝缘子平行挂板有三腿式和四腿式两种5）U 形挂环：U 形挂环是一种最通用的金具，它可以单独使用，也可以几个一起组装起来使用4、接续金具：主要用于架空线路的导线及避雷线终端的接续，非直线杆塔跳线的接续及导线补修等常用的接续金具有：（1）钳压管：钳压管有供中小截面的铝绞线及钢芯铝绞线用的两种。
2）压接管：接续钢绞线的压接管3）补修管：钢芯铝绞线和钢绞线补修管4）并沟线夹：并沟线夹适用于在不承受拉力的部位接续，如在耐张杆塔的弓子线或跳线处连接导线用5、拉线金具：拉线金具包括从杆塔顶端引至地面拉线盘之间的所有零件常用的拉线金具有以下几种1）钢线卡子：适用于作临时夹头和辅助夹头2）锲形线夹：锲形线夹是利用锲的力臂作用，使钢线紧固3）UT 形线夹：UT 形线夹用于固定拉线，同时又用于调整拉线农村配网及其设备 ·配电线路知识7（4）拉线用 U 形挂环：U 形挂环是用来和拉线金具的锲形线夹配套，安装于杆塔拉线抱箍上的6、防震装置：防震装置有防震锤、重锤、阻尼线、间隔棒思思 考考 题题1、配电线路杆塔有几种类型？2、拔梢杆的根部直径如何计算3、配电线路用拔梢杆的埋深如何确定4、金具分哪几类？各类举两个例子5、架空配电线路有哪些部分组成的？6、绝缘子按型式分哪几种？按制作材料可分哪几种？农村配网及其设备 ·配电线路知识8第二章第二章导线截面的选择导线截面的选择一一一导线选择导线选择的原的原则则一、导线选择的原则一、导线选择的原则架空线路导线截面的选择都需要满足经济电流密度、电压损失、发热和机械强度四个方面的要求。
1、经济电流密度：是指通过各种经济、技术方面的比较而得出的最合理的电流密度，采用这一电流密度可使该架空线路投资、线路电能损耗、维护运行费用等综合效益为最佳电流密度：是指单位导线截面所通过的电流值，其单位是 A/㎜22、电压损失架空线路具有直流电阻、分布电容和分布电感，因此，线路越长，阻抗越大交流电流从导。
