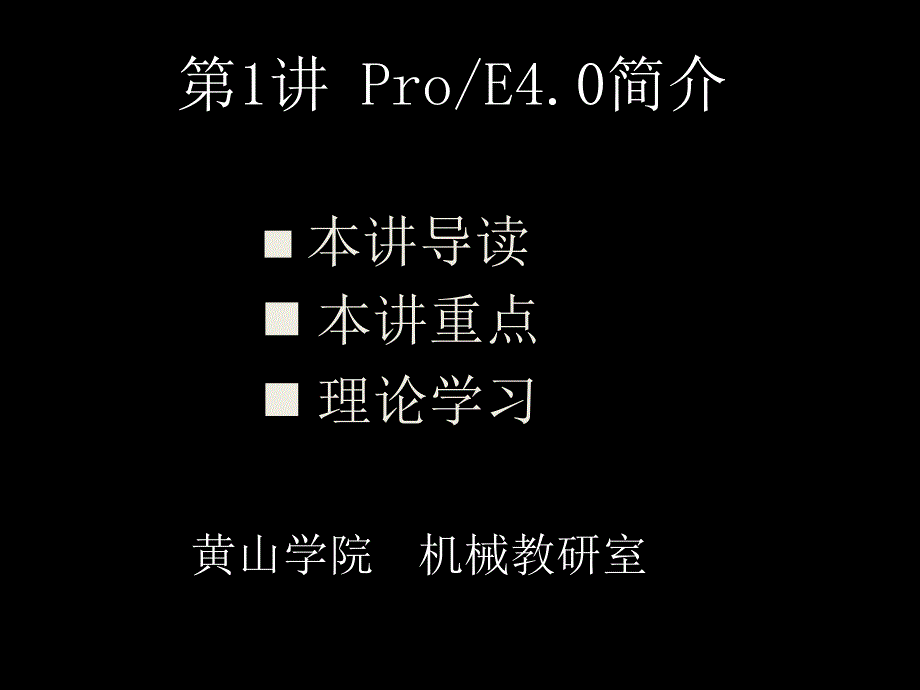

第1讲 Pro/E4.0简介,本讲导读 本讲重点 理论学习,黄山学院 机械教研室,本讲导读,Pro/E是美国参数技术公司(PTC)的CAD/CAE/CAM软件，它包含许多先进的设计理念，是一套从设计到生产的机械自动化软件包，是一个参数化、基于特征的实体造型系统 Pro/E功能强大，可以用于机械设计、仿真、加工制造和数据管理等领域，它是一个集成的开发环境本讲重点,1.1常用CAD软件 1.2 Pro/E的发展历程 1.3 Pro/E的主要模块及应用领域 1.4 Pro/E 4.0核心设计思想 1.5 安装,常用CAD软件,Catia和Solidworks Siemens(NX)和UG Pro/E AutoCAD,五大工业领域： 航空航天、汽车、电子、机械、玩具(一般造形),北航Caxa 华中开目CAD 广州红地金银花 浙江大天GS-CAD98 北京高华CAD,Pro/E的发展历程,PTC公司于1985年成立于美国波士顿，1988年发布了Pro/E软件的第一个版本,2003年，PTC推出了野火版1.0，全面改进了用户界面，对各设计模块重新进行功能组合，进一步完善了部分设计功能，使软件的界面更友好，使用更方便，设计能力更强大。
2005年，PTC推出Pro/E 2.0， 2006年，PTC推出Pro/E 3.0 2007年，PTC推出Pro/E 4.0Pro/E的发展历程,PTC公司提出了单一数据库、参数化、基于特征和全相关联的三维设计概念，这种概念改变了机械的传统观念，逐渐成为当今世界机械领域的新标准 Pro/E是采用参数化设计思想开发出来的CAD/CAE/CAM产品，该软件提供了目前所能达到的最全面、集成最紧密的产品开发环境，将产品涉及到生产的整个过程集成在一起，让更多用户能同时参与到某一产品的设计制造任务中，实现了所谓的并行工程Pro/E的主要模块,Pro/E广泛用于机械、模具、工业设计、汽车、航空航天、电子、家电、玩具等行业，是一个全方位的三维产品开发软件，它集三维实体造型、模具设计、钣金设计、铸造设计、装配模拟、加工仿真、NC自动编程、有限元分析、电路布线、装配管路设计、产品数据库管理等功能于一体Pro/E的主要模块,Pro/E主要模块： 1. 机械设计(CAD)模块 2. 功能仿真(CAE)模块 3. 制造(CAM)模块 4. 工业设计(CAID)模块 5. 数据管理(PDM)模块 6. 数据交换(Geometry Translator),Pro/E 4.0核心设计思想,在众多CAD软件中，Pro/E以其强大的三维处理功能和先进的设计理念吸引了众多专业设计者，并占据了市场大部分的份额。
作为软件用户，在使用软件之前必须深刻领会它们的典型设计思想下面将重点介绍Pro/E的核心设计思想基于特征的建模 参数化设计 单一数据库与全相关 父子关系,,,,4、父子关系 父子关系是在建模过程中在各个特征之间产生的在建立新特征时，所参照的现有特征会成为新特征的父特征，相应的新特征会成为其子特征如果更新了父特征，子特征会随之自动更新Pro/E 4.0安装,1、修改环境变量为lang chs 2、建立PTC文件夹，在其下建：LIC、WORK、TEMP三个文件夹，并把只读属性去掉 3、把CRACK文件夹中的PTC-LICFILE文件复制到LIC文件夹中，并用记事本打开，把计算机的物理地址替换PTC-LICFILE文件中的物理地址，并保存 4、双击SETUP、一直下一步，其中应锁定文件PTC-LICFILE 5、安装完成后破解， 把CRACK文件夹中的ptc.pro engineer.wildfire.4.0.win32-patch复制到I486-NT\OBJ文件夹下，双击破解 把CRACK文件夹中的ptc.pro mechanica.widlfire.4.0.win32-patch复制到MECH\I486-NT\BIN文件夹下，双击破解 把CRACK文件夹中的ptc.pro mechanica.widlfire.4.0.win32-patch复制到MECH\I486-NT\PTC文件夹下，双击破解,。
