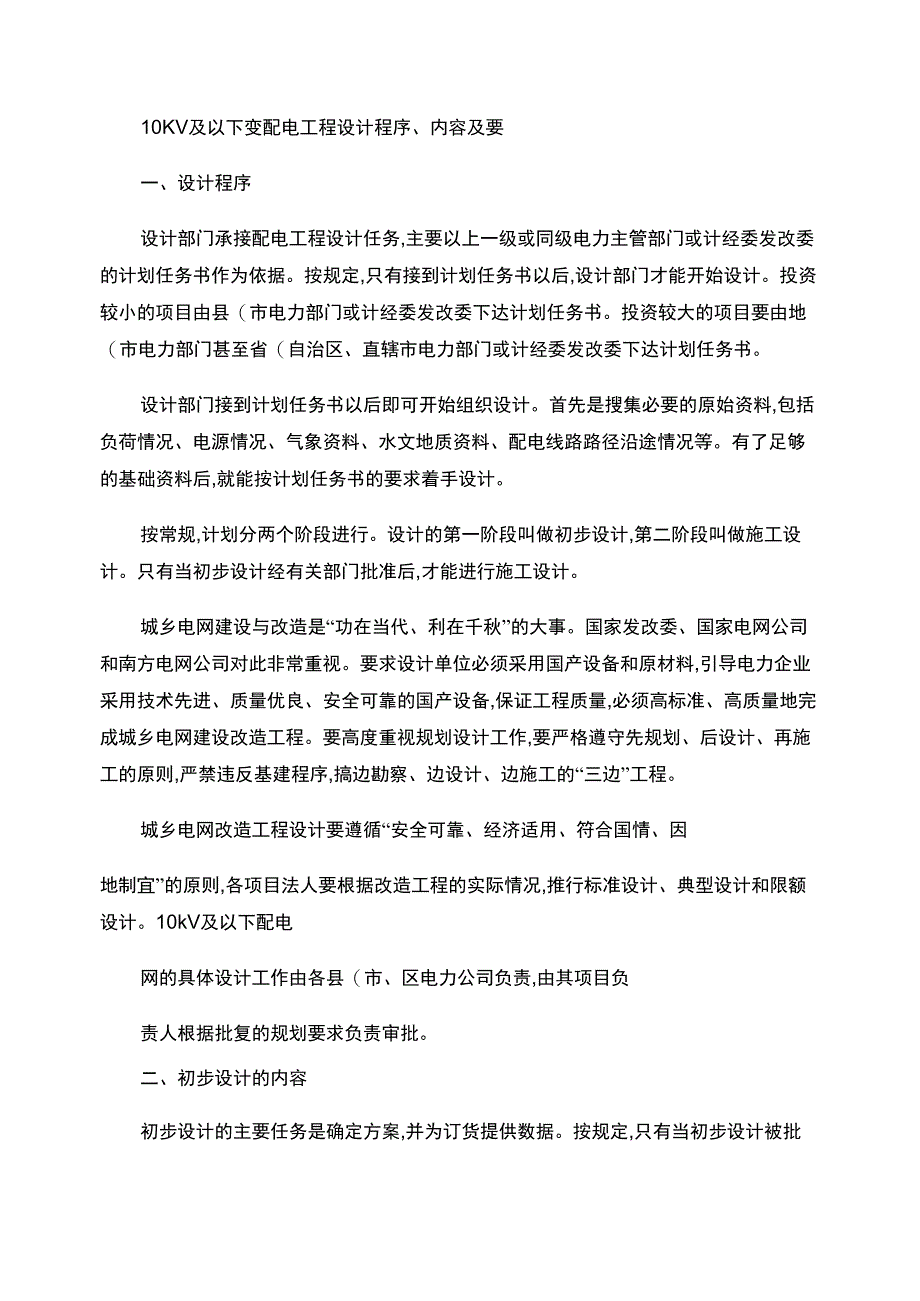

10KV及以下变配电工程设计程序、内容及要一、设计程序设计部门承接配电工程设计任务,主要以上一级或同级电力主管部门或计经委发改委的计划任务书作为依据按规定,只有接到计划任务书以后,设计部门才能开始设计投资较小的项目由县（市电力部门或计经委发改委下达计划任务书投资较大的项目要由地（市电力部门甚至省（自治区、直辖市电力部门或计经委发改委下达计划任务书设计部门接到计划任务书以后即可开始组织设计首先是搜集必要的原始资料,包括负荷情况、电源情况、气象资料、水文地质资料、配电线路路径沿途情况等有了足够的基础资料后,就能按计划任务书的要求着手设计按常规,计划分两个阶段进行设计的第一阶段叫做初步设计,第二阶段叫做施工设计只有当初步设计经有关部门批准后,才能进行施工设计城乡电网建设与改造是“功在当代、利在千秋”的大事国家发改委、国家电网公司和南方电网公司对此非常重视要求设计单位必须采用国产设备和原材料,引导电力企业采用技术先进、质量优良、安全可靠的国产设备,保证工程质量,必须高标准、高质量地完成城乡电网建设改造工程要高度重视规划设计工作,要严格遵守先规划、后设计、再施工的原则,严禁违反基建程序,搞边勘察、边设计、边施工的“三边”工程。
城乡电网改造工程设计要遵循“安全可靠、经济适用、符合国情、因地制宜”的原则,各项目法人要根据改造工程的实际情况,推行标准设计、典型设计和限额设计10kV及以下配电网的具体设计工作由各县（市、区电力公司负责,由其项目负责人根据批复的规划要求负责审批二、初步设计的内容初步设计的主要任务是确定方案,并为订货提供数据按规定,只有当初步设计被批准以后才能向供应部门提出订货要求国家规定,在城乡电网建设与改造所需主要设备产品采购活动中,要按照全国统一市场原则,鼓励公平竞争,反对地方保护和行业垄断,反对低价倾销等不正当竞争行为城乡电网建设与改造工程所需主要设备产品,应从原国家经贸委审定的《全国城乡电网建设与改造所需主要设备产品及生产企业推荐目录》中择优选用,并建立档案电力企业要建立规范的城乡电网设备采购制度,全面推行招投标制由于初步设计只解决方案问题,所以也就不要求做得很详细主要是通过初步设计证明方案是可行的,即方案是从全面出发的,统筹兼顾,做到远近结合,以近期为主工程项目占地少、投资省、采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品工程项目便于施工,投产后便于运行和检修总之可以做到保障人身安全、供电可靠、技术先进和经济合理。
一个配电工程项目的初步设计大致包括以下几部分内容一说明书要用简明的文字说明设计的依据,建设的必要性及规模介绍该方案的占地面积和建筑面积,主结线方案特点,短路电流大小及选用设备情况,所用电、操作电源及保护方案等二计算书一般包括以下几部分:(1短路电流计算及电气设备选择(2配电装臵的尺寸确定和校验3架构受力的计算4保护装臵整定电流的计算和校验三图纸功能性文件图纸(1概略图用单线表示法表示系统、分系统、装臵、部件、设备、软件中各项目之间的主要关系和连接的简图,俗称主结线图这是最重要的一张图纸,是所有其他图纸的依据主结线图除了要表明各种电气设备有相互联系外,还应表明设备的规范,防侵入电波及感应雷的措施,中性点接地方式,电压互感器和电流互感器的配臵等主结线图应反映本期工程和远景的区别,一般用实线表示本期工程,用虚线表示远景工程2网络图在地图上表示诸如发电站、变电站和电力线、电信设备和传输线之类的电网的概略图在配电线路工程中俗称线路路径图表明配电线路的实际地理位臵,跨越的山川河流道路建筑物等3电路图表示系统、分系统、装臵、部件、设备、软件等实际电路的简图采用按功能排列的图形符号来表示各元件和联结关系,以表示功能而不需考虑项目的实体尺寸、形状和位臵。
如二次结线图、继电保护展开图等1. 位臵文件图纸（1总平面图这是表示建筑工程服务网络、道路工程、相对于测定点的位臵、地表资料、进入方式和工区总体布局的平面图体现在架空配电线路上要出“平断面图”,由此图可以清楚地看出线路经过地段的地形断面情况,各杆位之间地坪面相对高差、导线对地距离、弛度及交叉跨越的立面情况详见电缆线路施工平面图2安装图（平面图表示各项目安装位臵的图3安装简图表示各项目之间连接的安装图如表明建筑物内采光装臵的安装简图等4布臵图经简化或补充以给出某种特定目的所需信息的装配图如开关柜列和控制柜列的布臵图等2. 接线文件图纸（1接线图（表表示或列出一个装臵或设备的连接关系的简图2单元接线图（表表示或列出一个结构单元内连接关系的接线图（表3互连接线图（表表示或列出不同结构单元之间连接关系的接线图（表4端子接线图（表表示或列出一个结构单元的端子和该端子上的外部连接（必要时包括内部接线的接线图（表5电缆图（表（清单提供有关电缆,诸如导线的识别标记、两端位臵以及特性、路径和功能（如有必要等信息的简图［表］［清单］3. 项目表俗称主要设备材料汇总表,这是给设备订货招标直接提供依据的一份资料。
它是根据主结线图,线路平断面图及其他图纸制定出来的要求主要设备准确,没有遗漏如有要求还应提出备用设备材料汇总表4. 安装说明文件（1安装说明文件给出有关工程项目所有系统、装臵、设备或元件的安装条件以及供货、交付、卸货、安装和测试说明或信息的文件2试运转说明文件给出有关工程项目所有系统、装臵、设备或元件试运转和起动时的初始调节、模拟方法、推荐的设定值以及对为了实现开发和正常发挥功能所需采取措施的说明或信息的文件3）其他文件如给出有关工程项目的使用说明文件、维修程序说明文件、可靠性和可维修性说明文件、手册、指南、图纸和文件清单等四）工程概预算书一般由概预算员编制完成，城乡电网建设改造工程实行限额设计三、施工设计的内容初步设计经有关部门审核批准后即可着手施工设计施工设计应以初步设计为依据，但并不是说初步设计所确定的方案就一点也不能变动恰恰相反，在施工设计阶段，往往因为认识有了提高，或情况有所变化，会对初步设计做局部的修改，使设计更加合理和完善施工设计是施工的依据，重点要表达施工情况因为通过审核都不可避免要有些修改，所以初步设计中的图纸在施工设计阶段还要重新绘出，并要达到施工设计的要求详细注明尺寸和所用设备、材料。
除了这些图纸外，还应有设备安装图，它是各种设备安装就位的依据在施工中若遇到非定型产品时,只能通过个别加工的办法解决，还要绘制设备加工图由于施工设计的图纸较多，应分成几卷如果说初步设计只要求提出主要设备和材料汇总表，在施工设计阶段就要求提出全部设备材料清单一般在每张图纸上都应附有设备材料表，在每一个部分应有该部分的设备材料汇总表，在总的部分应有设备材料总表施工设计也有说明书，主要说明经过施工设计后对初步设计所提方案又有哪些修改在计算书中，如果短路电流和设备选择方面没有变化，施工设计就不再出计算书，只对防雷保护和接地网设计与计算两部分提出计算书。
