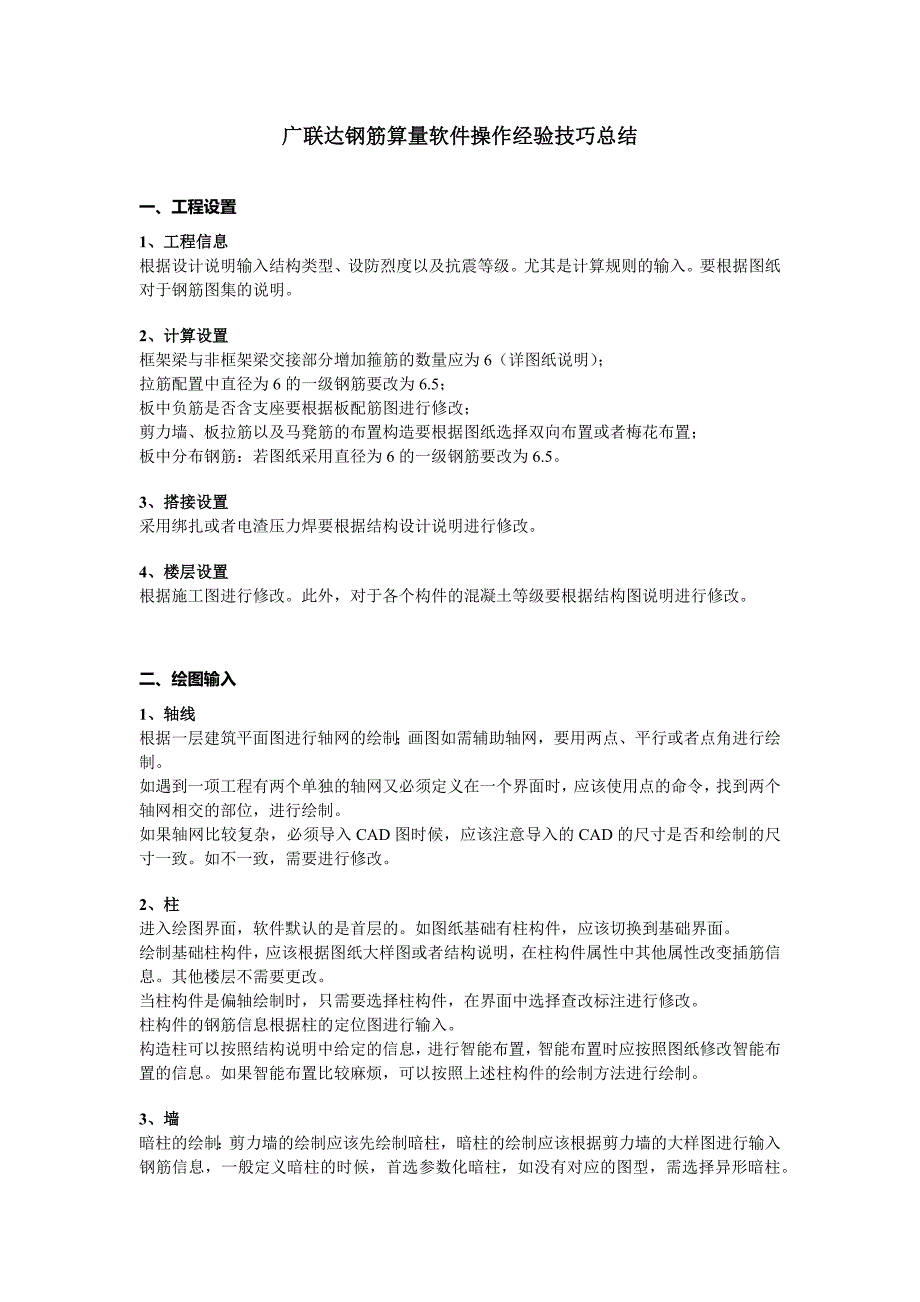

广联达钢筋算量软件操作经验技巧总结一、工程设置1、工程信息根据设计说明输入结构类型、设防烈度以及抗震等级尤其是计算规则的输入要根据图纸对于钢筋图集的说明2、计算设置框架梁与非框架梁交接部分增加箍筋的数量应为 6（详图纸说明） ；拉筋配置中直径为 6 的一级钢筋要改为 6.5；板中负筋是否含支座要根据板配筋图进行修改；剪力墙、板拉筋以及马凳筋的布置构造要根据图纸选择双向布置或者梅花布置；板中分布钢筋：若图纸采用直径为 6 的一级钢筋要改为 6.53、搭接设置采用绑扎或者电渣压力焊要根据结构设计说明进行修改4、楼层设置根据施工图进行修改此外，对于各个构件的混凝土等级要根据结构图说明进行修改二、绘图输入1、轴线根据一层建筑平面图进行轴网的绘制；画图如需辅助轴网，要用两点、平行或者点角进行绘制如遇到一项工程有两个单独的轴网又必须定义在一个界面时，应该使用点的命令，找到两个轴网相交的部位，进行绘制如果轴网比较复杂，必须导入 CAD 图时候，应该注意导入的 CAD 的尺寸是否和绘制的尺寸一致如不一致，需要进行修改2、柱进入绘图界面，软件默认的是首层的如图纸基础有柱构件，应该切换到基础界面绘制基础柱构件，应该根据图纸大样图或者结构说明，在柱构件属性中其他属性改变插筋信息。
其他楼层不需要更改当柱构件是偏轴绘制时，只需要选择柱构件，在界面中选择查改标注进行修改柱构件的钢筋信息根据柱的定位图进行输入构造柱可以按照结构说明中给定的信息，进行智能布置，智能布置时应按照图纸修改智能布置的信息如果智能布置比较麻烦，可以按照上述柱构件的绘制方法进行绘制3、墙暗柱的绘制：剪力墙的绘制应该先绘制暗柱，暗柱的绘制应该根据剪力墙的大样图进行输入钢筋信息，一般定义暗柱的时候，首选参数化暗柱，如没有对应的图型，需选择异形暗柱剪力墙的绘制：剪力墙的钢筋信息需根据剪力墙大样图进行输入绘图时应注意，剪力墙的端点要包括暗柱这样方便图形算量导图砌体加筋：砌体加筋我们不需要设置，只需在计价软件的时候，用建筑面积*0.6（砖混）或者建筑面积*1.4（框架）即可4、门窗洞门：根据门窗表和建筑图剖面图进行绘制窗：根据门窗表和建筑图剖面图进行绘制连梁：定义连梁，输入钢筋信息即可注意要进行原位标注一下，这样连梁才能被识别过梁：过梁一般存在于门窗洞口的上侧，定义过梁的信息只需要根据结构设计说明中过梁的尺寸，应用的部位即可5、梁1） 按照结构施工图中梁的施工图，进行定义梁构件；定义时，只需填写梁集中标注的信息即可，需要注意的是梁的标高。
2） 原位标注的信息，只需要点击需要标注的部位，进行输入即可应该注意的是，如遇变截面、增加抗扭钢筋或者构造钢筋等信息时，应该在下部钢筋中输入，点击索引按钮，即可弹出相应输入的信息3） 如果遇到非框架梁或者较短的梁没有原位标注时，我们也应该点击原位标注，使得该梁由粉红色变成绿色，这样此梁才算被识别4） 绘图时，梁应该与柱构件交接的部分交接完整5） 进行原位标注时，如果跨数和定义跨数不一致的时候，应该点击重提梁跨的下拉按钮进行增减支座6） 特别需要注意的是，绘图时，应该确定好梁的位置比如结构施工图中二层梁平法识图，定义梁构件时，我们应该定义在首层界面现浇板：1） 按照板的结构布置图，进行定义板，注意施工图中一共有多少种板画的时候把名称改成相应的名称，便于以后检查2） 基础层中有马凳筋信息的，要输入马凳筋信息3） 绘图时，同样应该注意板的标高4） 顶层如果是坡屋面，要用三点定义斜板的功能进行定义应用动态观察可以查看效果板洞：一般用在顶层，有上人孔的地方直接定义即可板受力筋：1） 板受力筋图纸上一般指的是底筋、上部筋和跨板受力筋（支座钢筋）和屋面温度筋软件中指的是底筋，面筋和跨板受力筋（支座钢筋）和屋面温度筋。
2） 定义时，要根据板的配筋图进行绘制，名称宜改为：板厚+钢筋信息，这样便于以后检查面筋的设置只要把类别更改为面筋即可3） 绘图时，首先要选择单板、多板或者自定义范围（根据图纸决定哪个方便用哪个）如果只存在底筋，我们只要选择垂直或者平行分别定义即可如果是双层配筋，我们可以根据实际情况选择相应的方式4） 板的绘图一般采用矩形绘图或者直接绘图两种方法5） 跨板受力筋的长度在定义时不需要修改，在绘图时进行重新输入即可板负筋：1） 施工图中板负筋称为支座钢筋2） 板负筋的定义：名称只需要定义钢筋信息即可3） 板负筋的绘制，通常采用画线布置的方法4） 绘制完板负筋后，可以用查看布筋的命令进行查看是否重复布置7、基础基础梁：基础梁的绘制方法和梁绘制方法相似，不做说明值得注意的基础梁的钢筋信息和梁钢筋信息时相反的定义时，不要输入错误即可筏板基础：1） 筏板基础绘制方法和板类似，主要有直线绘制和矩形绘制两种方法2） 筏板基础中有马凳筋信息的，应该按照施工图中给定的马凳筋信息进行输入3） 绘制完筏板之后，筏板一般都会超过地梁外边线一定距离如果每边超出的距离一样，我们可以使用偏移命令中的整体偏移进行绘制，如果每边超出距离不一样，我们可以使用偏移命令中的多边偏移进行绘制。
筏板主筋：类似于板受力筋，在此不做说明；筏板负筋：类似于板负筋，在此不做说明；独立基础：1） 定义之前应该仔细观察独立基础的详图；2） 定义时，应该新建一个独立基础，在此基础上通常情况新建参数化独立基础单元之后输入相应的尺寸和钢筋信息即可条形基础：条形基础的定义和绘制方法同独立基础桩承台：桩承台的定义和绘制方法同独立基础，唯一值得注意的地方是配筋形式和桩承台的侧面加筋（如果存在的情况）8、其他直接根据基础平面图、详图大样绘制即可（也可绘制在图形算量） 9、单构件输入单构件输入一般有楼梯钢筋、阳台钢筋、阳角放射筋等一系列零碎的钢筋构件其中楼梯钢筋是参照图集、结合施工图进行数据修改得到的，其他零星钢筋都需要手算三、其他知识1、当画到标准层时，每层柱构件或者其他构件相同时，我们可以复制构件到该楼层2、当一个楼层存在同样的构件，我们可以采用镜像、复制的方法如果是梁构件时，我们可以选择应用到同名称梁；3、当绘图构件的位置和图纸有细小的偏差时，我们可以采用单对齐的方法，使绘图的构件和图纸的一致当构件没有画到图纸中的位置，我们还可以采用移动或者拉伸的方法，使得构件和图纸中的一致4、所有的构件都需要注意标高的问题，应该仔细观察图纸，确定好标高。
