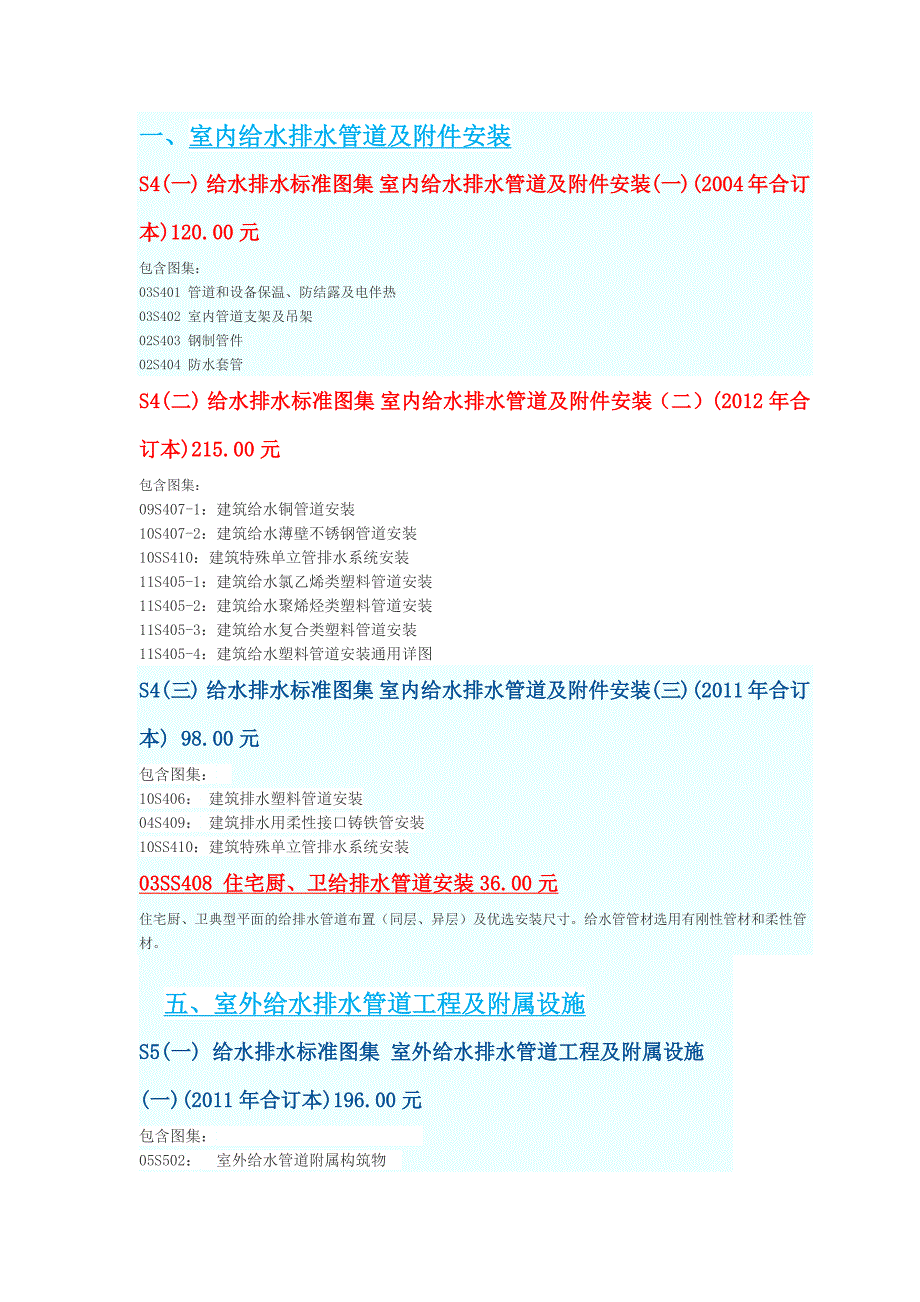

一、室内给水排水管道及附件安装S4(一) 给水排水标准图集 室内给水排水管道及附件安装(一)(2004 年合订本)120.00 元包含图集：03S401 管道和设备保温、防结露及电伴热03S402 室内管道支架及吊架 02S403 钢制管件02S404 防水套管S4(二) 给水排水标准图集 室内给水排水管道及附件安装（二）(2012 年合订本)215.00 元包含图集： 09S407-1：建筑给水铜管道安装10S407-2：建筑给水薄壁不锈钢管道安装10SS410：建筑特殊单立管排水系统安装11S405-1：建筑给水氯乙烯类塑料管道安装11S405-2：建筑给水聚烯烃类塑料管道安装11S405-3：建筑给水复合类塑料管道安装11S405-4：建筑给水塑料管道安装通用详图S4(三) 给水排水标准图集 室内给水排水管道及附件安装(三)(2011 年合订本) 98.00 元包含图集： 10S406： 建筑排水塑料管道安装04S409： 建筑排水用柔性接口铸铁管安装10SS410：建筑特殊单立管排水系统安装03SS408 住宅厨、卫给排水管道安装 36.00元住宅厨、卫典型平面的给排水管道布置（同层、异层）及优选安装尺寸。
给水管管材选用有刚性管材和柔性管材五、室外给水排水管道工程及附属设施S5(一) 给水排水标准图集 室外给水排水管道工程及附属设施(一)(2011 年合订本)196.00 元包含图集：05S502： 室外给水管道附属构筑物 05S506-1：自承式平直形架空钢管 06S506-2：自承式圆弧形架空钢管 10S505： 柔性接口给水管道支墩 10S507： 建筑小区埋地塑料给水管道施工S5(二) 给水排水标准图集 室外给水排水管道工程及附属设施(二)(2012 年合订本)188.00 元包含图集：02S515： 排水检查井 04S516： 混凝土排水管道基础及接口 04S520： 埋地塑料排水管道施工 05S518： 雨水口 02(03)S515：排水检查井（2003 年局部修改版） 95(03)S517：排水管道出水口（2003 年局部修改版） 95S517： 排水管道出水口 08SS523： 建筑小区塑料排水检查井 12S522： 混凝土模块式排水检查井排水设备及卫生器具安装S3(2010年合订本) 给水排水标准图集 排水设备及卫生器具安装(2010 年合订本)包含图集：04S301 建筑排水设备附件选用安装 09S302 雨水斗选用及安装 09S303 医疗卫生设备安装 09S304 卫生设备安装 08S305 小型潜水排污泵选用及安装给水设备安装S1(一) 给水排水标准图集 给水设备安装(冷水部分)(2004 年合订本)包含图集：02S101 矩形给水箱98S102 卧式水泵隔振及其安装95SS103 立式水泵隔振及其安装02SS104 二次供水消毒设备选用与安装01SS105 常用小型仪表及特种阀门选用安装02S106 中小型冷却塔选用及安装04S107 游泳池附件安装及设备选用12S109 叠压(无负压)供水设备选用与安装12S109《叠压(无负压)供水设备选用与安装》国家建筑标准设计图集适用于新建、改建、扩建的民用建筑及一般工业建筑的生活给水系统中流量＜50m³/h、扬程＜1.0MPa 的叠压供水工程。
主要内容包括：叠压（无负压）供水设备的计算选用和减振要求，典型设备安装详图、尺寸及其性能参数，选用安装注意事项和运营管理维护要求本图集修编替代 06SS109《管网叠压供水设备选用与安装》 ，在原来罐式、管中泵式两种形式的基础上，新增加了箱式、高位调蓄式两种形式叠压（无负压）供水设备的计算选用和设备基础减振要求，介绍系统组成及工作原理，编制现今国内质量较好、工程中使用较多的典型设备的安装详图、尺寸及其性能参数对于更好的贯彻节能方针、引导和规范叠压（无负压）供水技术的推广和应用，将起到积极作用主编单位：中国核电工程有限公司08S126 热水器选用及安装适用于民用建筑中局部热水供应用燃气热水器、燃气壁挂采暖热水炉、储水式电热水器、太阳能热水器空气源热泵热水器的选用与安装一般工业建筑或工业、企业生活间等处，该类热水器的选用与安装也可参考使用本图集从施工安装角度出发，编入了热水器的性能特征、设置条件、选用和施工安装等内容增加了住宅用热水器的快速选型方法，同时新编入了燃气中央热水系统、燃气壁挂采暖热水炉等作为热水器的补充增加编制了空气源热泵热水器等新型节能、环保的热水器品种，使热水器在环保、节能、安全等方面有较大提高。
本图集的编制体现了新观念、新技术、新工艺等特点，内容充实、设计合理，便于设计选用和施工安装，对燃气中央热水系统、燃气壁挂采暖热水炉、太阳能热水器、空气源热泵热水器在工程中的应用起到促进作用S1(二) 给水排水标准图集 给水设备安装(热水及开水部分)(2004 年合订本)包含图集：01S122-1 RV系列导流型容积式水加热器选用及安装01S122-2 HRV系列导流型半容积式水加热器选用及安装01S122-3 SV系列弹性管束型半容积式水加热器选用及安装01S122-4 SI系列弹性管束型半即热式水加热器选用及安装01S122-5 TBF系列浮动盘管型半容积式水加热器选用及安装01S122-6 SW、WW 系列浮动盘管型半即热式水加热器选用及安装01S122-7 BFG系列浮动盘管型半容积式水加热器选用及安装01S122-8 TGT系列浮动盘管型半即热式水加热器选用及安装01S122-9 SS、MS 系列 U形管型容积式水加热器选用及安装01S122-10 DFHRV系列导流浮动盘管型半容积式水加热器选用及安装01S123 贮水罐选用及安装95S124 自控恒温装置01S125 开水器（炉）选用及安装01SS126 住宅用热水器选用及安装消防设备安装S2 给水排水标准图集 消防设备安装(2004 年合订本)包含图集：01S201 室外消火栓安装04S202 室内消火栓安装99S203 消防水泵接合器安装99(03)S203 消防水泵接合器安装（2003 年局部修改版）04S204 消防专用水泵选用及安装98S205 消防增压稳压设备选用与安装（隔膜式气压罐）04S206 自动喷水与水喷雾灭火设施安装暖通空调专业图集一、风机及风管系统K1(上) 通风系统设备及附件选用与安装（上册）（2010 年合订本）189.00元包含图集：94K101-1：轴流式通风机安装图94K101-2：玻璃钢屋顶风机基础及安装98K101-3：离心式通风机安装图（A 式在钢支架上安装）07K103-2：防排烟系统设备及附件选用与安装93K110-1：风机入口阀96K110-2：皮带防护罩96K110-3：电动机防雨罩07K120： 风阀选用与安装10K121： 风口选用与安装97K130-1：ZP 型片式消声器、ZW 型消声弯管06K131： 风管测量孔和检查门08K132： 金属、非金属风管支吊架07K133： 薄钢板法兰风管制作与安装K1(下) 通风系统设备及附件选用与安装（下册）（2010 年合订本）148.00元包含图集：05K102： 风机安装07K104： 除尘设备选用与安装06K105： 屋顶自然通风器选用与安装08K106： 工业通风排气罩96K150-1：筒形风帽及附件96K150-2：圆伞形风帽96K150-3：圆锥形风帽二、水泵及管道系统07K201 管道阀门选用与安装 31.00元1．适用范围：适用于新建、改建和扩建的工业及民用建筑中采暖空调汽水管道系统常用管道阀门的选用与安装。
2．主要内容：着重介绍了闸阀、截止阀、蝶阀、安全阀、止回阀、减压阀、散热器恒温控制阀、调节阀和平衡阀的用途、特点、性能、外形尺寸和施工安装要求等3．本图集内容广泛，涵盖了工业及民用建筑领域汽水管道系统的常用阀门，重点突出，方便使用07K203 建筑空调循环冷却水系统设计与安装 30.00元本图集适用于民用及一般性工业建筑空调冷却水系统的设计与施工 本图集包括：一个完整的设计施工说明；目前常用的建筑空调冷却水系统工艺流程与控制原理图；各种常用冷却塔的选型及安装 本图集内容不仅包括冷却塔选用、安装及常规冷却水系统的原理图和自控原理，还纳入了具有节能意义的地源热泵、水环热泵、热回收型、租户式及冷却塔供冷系统的冷却冰系统原理图及自控原理，充分反映了近年来建筑空调冷却水系统的变化与发展本图集前两部分和第三部分中有关选型的内容对设计人员在工程设计中确定空调冷却水系统形式及冷却塔选型、系统图的绘制及提出系统控制要求具有直接的指导作用，同时有关设备安装的内容亦可直接指导施工安装05K210 采暖空调循环水系统定压 10.00元民用建筑中采暖空调循环水系统常用的膨胀水箱定压、气压罐定压和补水泵（变频）定压方式的选用及施工安装要求。
05K232 分（集）水器 分汽缸 10.00元适用于筒体直径小于等于 1000mm,工作压力小于等于 2.5MPa，工作温度小于 150℃的分（集）水器和额定工作压力小于等于 1.6MPa，工作温度小于等于 200℃的分汽缸的设计选用及安装三、空气处理系统及控制06K301-1 空气-空气能量回收装置选用与安装(新风换气机部分) 20.00元介绍新风换气机的选用方法、施工安装注意事项以及安装节点大样06K301-2 空调系统热回收装置选用与安装 36.00元五种热回收装置（转轮式、板式、热管式、中间热媒式、溶液吸收式）及制冷机冷凝热回收系统的原理、组成、特点、设计原则、技术参数、相关技术和产品07K304 空调机房设计与安装 38.00元1． 主要内容： 本图集的主要内容有：目录、编制总说明、索引表、图例、十五个典型示例图（内含：①组合式空气处理机组的功能段示意图；②机房中的机组、风管、水管的平、剖面图；③空气处理机组的控制原理图等） 、空调机房中的安装节点图、空调系统的调试等2．特点：本图集有两个突出的特点：①根据现行规范的要求，给出了空调机房中需留有的必要的维修通道和检修空间图集中根据组合式空气处理机组不同的功能段，通过十五个典型示例图，给出了标准的机房布置，从而规范了空调机房的设计，杜绝了不合理的机房设计。
②通过索引表的方式，帮助设计人员能够快速、高效地确定出所需空调机房的合理尺寸四、暖通空调系统末端设备安装01K403、01(03)K403 风机盘管安装（含 2003年局部修改版）6.10 元用于一般民用建筑中、风量≯2500m3/h 的多种风机盘管机组安装12K404：地面辐射供暖系统施工安装 59.00元12K404 《地面辐射供暖系统施工安装》国家建筑标准设计图集为新编图集，适用于新建民用建筑中以低温热水为热媒或以加热电缆为加热元件的地面辐射供暖系统的设计与施工改建和扩建的民用建筑可参照执行 本图集主要内容包括混凝土填充式、预制沟槽保温板、预制轻薄供暖板以及加热电缆四种形式的地面辐射供暖系统的相关内容，对原图集内容做了很大程度的拓展其中混凝土填充式包括平面示例、加热管敷设方式、绝热层及伸缩缝做法、地面构造做法、分集水器安装、混水系统及不同温控方式示意图等；预制沟槽保温板及预制轻薄供暖板，包括平面保温板布置示例、大样图、地面构造做法等详图；加热电缆辐射供暖系统包括单、双导发热电缆结构示意图、铺设平面图、安装详图、地面构造图、电气布线图、温控盒接线图以及宴会厅设计示例等本图集根据目前工程常用做法，给出了地面辐射供暖各种形式的施工安装详图。
内容丰富，数据详实，广大设计施工人员可直接选用05K405 新型散热器选用与安装 37.00元《新型散热器的选用与安装》较全面地总结了进几年来工程中常见的供暖散热器的选用与安装方面的技术，适用于居住建筑和公共建筑中以水为热媒、供。
