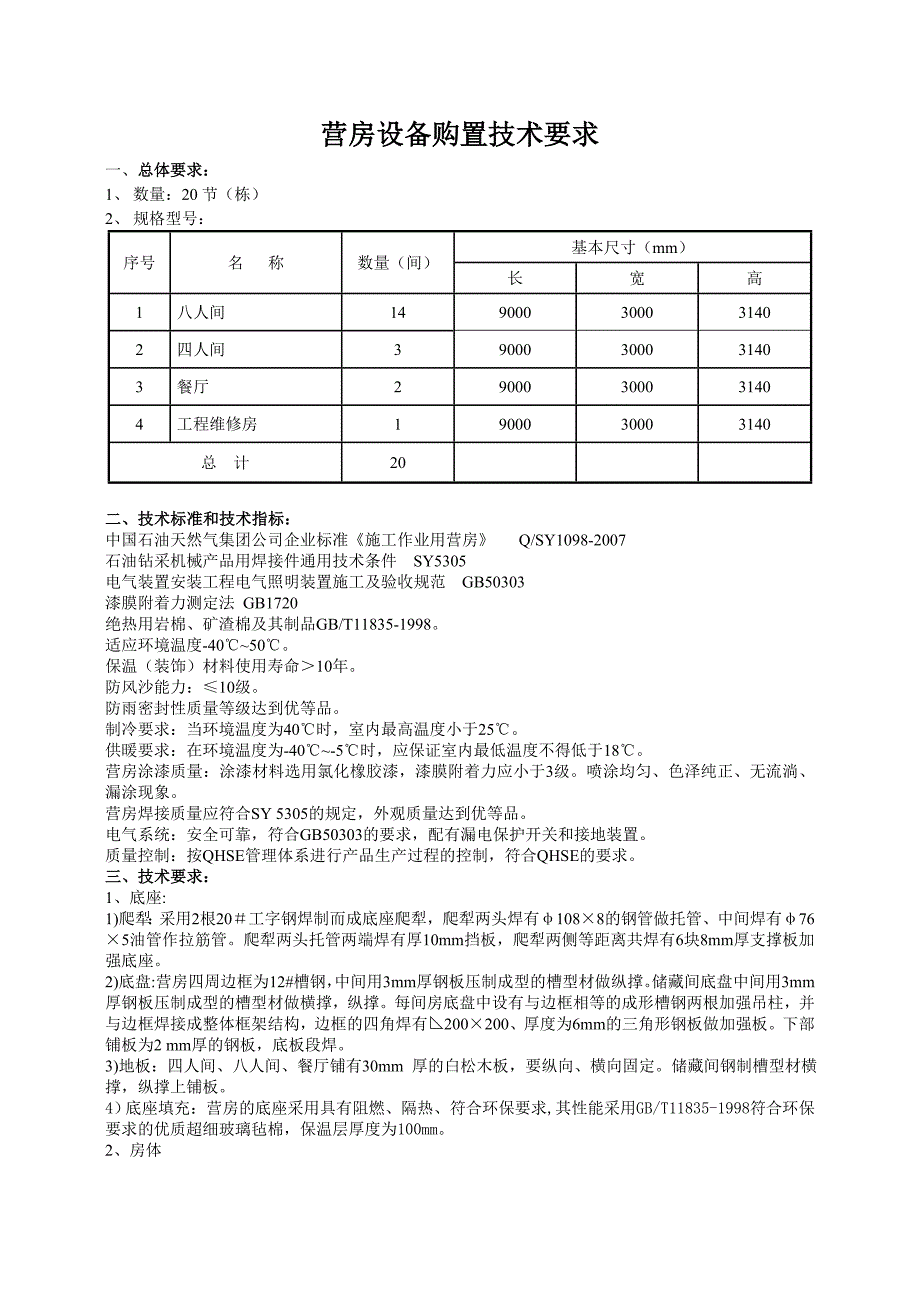

营房设备购置技术要求营房设备购置技术要求一、总体要求：总体要求： 1、 数量：20 节（栋） 2、 规格型号：基本尺寸（mm） 序号名 称数量（间） 长宽高1八人间149000300031402四人间39000300031403餐厅29000300031404工程维修房1900030003140总 计20二、技术标准和技术指标：二、技术标准和技术指标： 中国石油天然气集团公司企业标准《施工作业用营房》 Q/SY1098-2007 石油钻采机械产品用焊接件通用技术条件 SY5305 电气装置安装工程电气照明装置施工及验收规范 GB50303 漆膜附着力测定法 GB1720 绝热用岩棉、矿渣棉及其制品GB/T11835-1998 适应环境温度-40℃~50℃ 保温（装饰）材料使用寿命＞10年 防风沙能力：≤10级 防雨密封性质量等级达到优等品 制冷要求：当环境温度为40℃时，室内最高温度小于25℃ 供暖要求：在环境温度为-40℃~-5℃时，应保证室内最低温度不得低于18℃ 营房涂漆质量：涂漆材料选用氯化橡胶漆，漆膜附着力应小于3级喷涂均匀、色泽纯正、无流淌、 漏涂现象。
营房焊接质量应符合SY 5305的规定，外观质量达到优等品 电气系统：安全可靠，符合GB50303的要求，配有漏电保护开关和接地装置 质量控制：按QHSE管理体系进行产品生产过程的控制，符合QHSE的要求 三、技术要求：三、技术要求： 1、底座: 1)爬犁：采用2根20＃工字钢焊制而成底座爬犁，爬犁两头焊有φ108×8的钢管做托管、中间焊有φ 76×5油管作拉筋管爬犁两头托管两端焊有厚10mm挡板，爬犁两侧等距离共焊有6块8mm厚支撑板 加强底座 2)底盘:营房四周边框为12#槽钢，中间用3mm厚钢板压制成型的槽型材做纵撑储藏间底盘中间用3 mm厚钢板压制成型的槽型材做横撑，纵撑每间房底盘中设有与边框相等的成形槽钢两根加强吊柱 ，并与边框焊接成整体框架结构，边框的四角焊有◣200×200、厚度为6mm的三角形钢板做加强板 下部铺板为2 mm厚的钢板，底板段焊 3)地板：四人间、八人间、餐厅铺有30mm 厚的白松木板，要纵向、横向固定储藏间钢制槽型材 横撑，纵撑上铺板 4）底座填充：营房的底座采用具有阻燃、隔热、符合环保要求,其性能采用GB/T11835-1998符合环 保要求的优质超细玻璃毡棉，保温层厚度为100mm。
2、房体 1)房体外面板：外墙为2mm厚冷轧钢板压制成型（宽1120mm×高2440mm）的瓦楞板满焊而成 2)前后两个外墙体构架：四个墙角的角柱用4mm厚钢板压制成140mm×140mm角钢 3)吊柱要求：每个吊柱底部焊有2块◣200mm×200mm，厚度为6mm的三角形钢板做加强板，每个吊 柱焊有1个∮30/20钢的圆钢吊环 3、房顶 1)房顶构架：房顶两边带有倾斜角度，房顶边框为12#压形槽钢，中间用3mm厚的钢板压制成型的异 型槽钢做横撑、纵撑，与边框焊接成整体倾斜框架结构，房顶中部与两边框有30mm的高差，避免房 顶积水 2)顶部面板：面板满焊2mm厚钢板 4、房体填充：房体采用具有阻燃、隔热、符合环保要求,其性能采用GB/T11835-1998GB/T11835-1998符合环保要求 的优质超细玻璃毡棉，保温层厚度为100mm 储藏间采用厚度为100mm的内插彩钢板来保温 5、门窗 1)室外门采用安全可靠、开启关闭灵活、隔热、密封性能好的单扇钢制防盗门，防盗门为标准门 防盗门外设风钩，便于把防盗门挂住门下部设有推拉式脚踏板 2)窗户采用列车窗户，并配有纱窗及室外防盗栏房间采用吸顶管道式换气扇。
6、室内装璜： 1)地面：四人间、八人间、餐厅将在白松木地板表面上铺设复合木地板储藏间钢制槽型材横撑， 纵撑上铺设花纹钢板，要防水处理 2)内墙板：四人间、八人间、餐厅内墙板和隔墙板采用防水、阻燃、高光增强增厚、有托浮力的塑 钢扣板储藏间内墙板采用厚度为100mm的内插彩钢板 3)内墙顶板：四人间、八人间、餐厅内墙顶板和隔墙板采用防水、阻燃、高光增强增厚、有托浮力 的塑钢扣板储藏间内墙顶板采用厚度为100mm的内插式彩钢板 4)门框全部采用不锈钢框 7、配套物及摆放位置： 配套物需详见《配套清单》 摆放位置需详见《平面图》 四、电器系统：四、电器系统： 1)接地：按（SDJ8-79）要求接地电阻Rid<10Ω接地系统为带有重复接地的大电流中性点接地系统， 每间房也都有接地桩，同时有运输状态下的固定套，采用保护接地方式 2)所有房间线路均按国标采用与用电设施功率相匹本的电线敷设，中间不允许有接头 3)室内配电箱内设漏电保护装置，选用DZ15LE系列漏电保护器 4)室内所有电线采用明线安装，安装在扣线槽内，扣线槽横竖一条线，要美观、结实，颜色与墙板 相近所有的电源线槽安装牢固、美观，应有装饰的效果。
5)所有电器材料能在-40℃—50℃正常工作 6)室内照明为飞利普日光灯，要外挂式的床头配有壁灯 7)营房每个室外防盗门上部安装有门头灯 8)安装要求应包括： 相线按顺时针排列 电源入户通过低压配电箱控制全部用电设备和设施，用电量分配均衡 照明与插座电源分开配置，不相互影响 五、焊接、涂漆：五、焊接、涂漆： 钢结构件为手工电弧焊，薄板为CO²气体保护焊，不锈钢板采用氩弧焊 焊缝无夹渣、气孔、裂纹和未焊透等缺陷，焊缝平整光滑，无焊瘤、脱焊、漏焊现象 涂漆采用钢材表面的除锈、除油、除污预处理，喷涂防锈漆一遍，再喷涂面漆两遍 喷涂材料选用专用氟碳氯化橡胶漆，底座采用环氧富锌防腐漆漆层厚度0.1mm ，附着力小于3级 ，底漆不漏喷，不流淌，面漆色泽纯正，平整光滑 六、安全环保：六、安全环保：营房均安装漏电保护装置、接地端子和接地桩，根据用电需要，布线时加大保险系数，保证营房 及设备用电线路性能良好，绝缘、安全、可靠，做到无事故隐患特别在防火、防触电措施上必须 有效可行 保温（装饰）材料选用无毒、无味、阻燃和防潮、抗冲击性良好的安全、健康、环保材料 每个房间配备5kg干粉灭火器作为防火，灭火应急工具，需详见《配套清单》 。
电暖器端不得有电线、电插座、挂物架 七、验收交付七、验收交付 1、验收标准：根据相关的国家、企业标准及技术协议（合同）规定的标准和内容、图纸、设施配套 清单进行验收 2、验收地点：营房制作完成后，双方在乙方制造现场进行验收或在甲方指定地点进行交付验收 3、交货地点：甲方在克拉玛依市区内指定交货地点 4、营房交付时，乙方向甲方提供相关图纸、使用说明书、合格证、配置清单及相关文件 八、产品标牌八、产品标牌 房体上有醒目的产品标牌,标牌内容包括:生产营房名称、基本尺寸、重量、出厂日期、产品执行 标准、产品代号和生产厂家产品标牌长210mm，宽120mm的不锈钢铭牌，所有框线及字体为黑色 九、外部颜色及标识九、外部颜色及标识 乙方按照甲方提供外部颜色要求施工西部钻探测井公司设备管理科西部钻探测井公司设备管理科2012 年年 4 月月联系人：邱建华联系人：邱建华 ：：0990-6846504。
