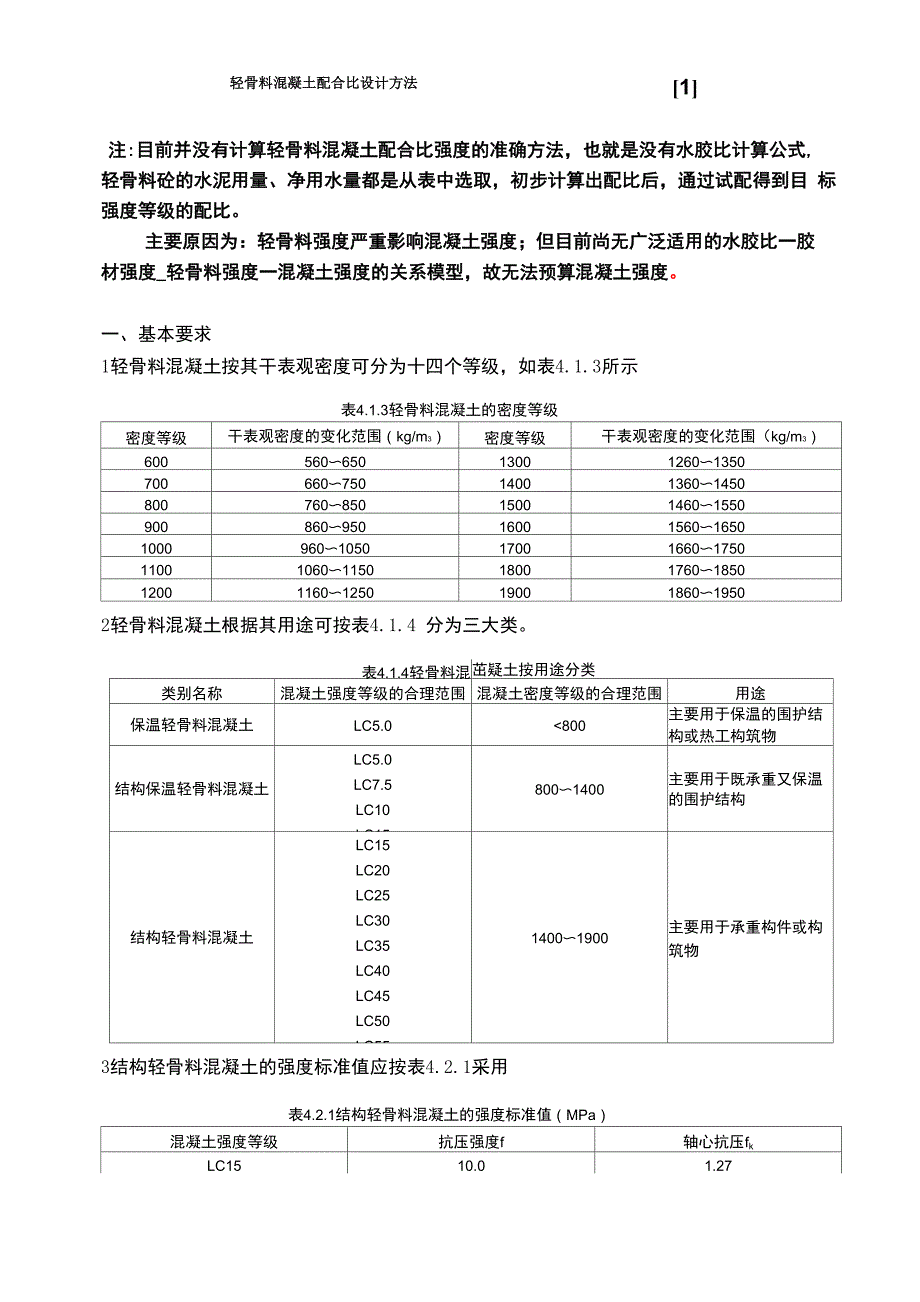

[1]轻骨料混凝土配合比设计方法注:目前并没有计算轻骨料混凝土配合比强度的准确方法，也就是没有水胶比计算公式, 轻骨料砼的水泥用量、净用水量都是从表中选取，初步计算出配比后，通过试配得到目 标强度等级的配比主要原因为：轻骨料强度严重影响混凝土强度；但目前尚无广泛适用的水胶比一胶 材强度_轻骨料强度一混凝土强度的关系模型，故无法预算混凝土强度一、基本要求1轻骨料混凝土按其干表观密度可分为十四个等级，如表4.1.3所示表4.1.3轻骨料混凝土的密度等级密度等级干表观密度的变化范围（kg/m3）密度等级干表观密度的变化范围（kg/m3）600560〜65013001260〜1350700660〜75014001360〜1450800760〜85015001460〜1550900860〜95016001560〜16501000960〜105017001660〜175011001060〜115018001760〜185012001160〜125019001860〜19502轻骨料混凝土根据其用途可按表4.1.4 分为三大类表4.1.4轻骨料混茁疑土按用途分类类别名称混凝土强度等级的合理范围混凝土密度等级的合理范围用途保温轻骨料混凝土LC5.0<800主要用于保温的围护结构或热工构筑物结构保温轻骨料混凝土LC5.0LC7.5LC10LC15800〜1400主要用于既承重又保温 的围护结构结构轻骨料混凝土LC15LC20LC25LC30LC35LC40LC45LC50LC55LC601400〜1900主要用于承重构件或构 筑物3结构轻骨料混凝土的强度标准值应按表4.2.1采用表4.2.1结构轻骨料混凝土的强度标准值（MPa）混凝土强度等级抗压强度f轴心抗压fkLC1510.01.27LC2013.41.54LC2516.71.78LC3020.12.01LC3523.42.20LC4026.82.39LC4529.62.51LC5032.42.64LC5535.52.74LC6038.52.85注：自燃煤矸石混凝土轴心抗拉强度标准值应按表中值乘以系数 0.85；浮石或火山渣混凝土轴心抗拉强度标准值应按 表中值乘以系数 0.805・3・3采用绝对体积法计算应按下列步骤进行：1根据设计要求的轻骨料混凝土的强度等级、密度等级和混凝土的用途，确定粗细 骨料的种类和粗骨料的最大粒径；2测定粗骨料的堆积密度、颗粒表观密度、筒压强度和1h吸水率，并测定细骨料的 堆积密度和相对密度；3轻骨料混凝土的配合比应通过计算和试配确定。
混凝土试配强度应按下式确定：(5・1・2-1)f > f + 1.645bcu,0 cu,k式中，f —轻骨料混凝土的试配配制强度，MPa；cu,of —轻骨料混凝土立方体抗压强度标准值，这里取设计混凝土强度等级值，MPa；cu,ko—轻骨料混凝土强度标准差，MPa当无统计资料时，强度标准差可按表5・1・3取值表5.1.3标准差o值(MPa)混凝土强度等级低于LC20LC20~LC35高于LC35o4.05.06.04按表5・2・1条选择水泥用量；表5.2.1轻骨料混凝土的水泥用量 (kg/m3)混凝土试配 强度(MPa)轻骨料密度等级4005006007008009001000<5.0260〜320250〜300230〜2805.0 〜7.5280〜360260〜340240〜320220〜3007.5 〜10280〜370260〜350240〜32010〜15280〜350260〜340240〜33015〜20300〜400280〜380270〜370260〜360250〜35020〜25330〜400320〜390310〜380300〜37025〜30380〜450360〜430360〜430350〜42030〜40420〜500390〜490380〜480370〜47040〜50430〜530420〜520410〜51050〜60450〜550440〜540430〜530注：1.表中横线以上为采用32.5级水泥时水泥用量值；横线以下为采用42.5级水泥时的水泥用量值2. 表中下限值适用于圆球型和普通型轻粗骨料，上限值适用于碎石型轻粗骨料和全轻混凝土；3. 最高水泥用量不宜超过550kg/m3表5.2.2轻骨料混凝土的最大水灰比和最小水泥用量混凝土所处的环境条件最大水灰比最小水泥用量(kg/m3)配筋混凝土素混凝土不受风雪影响混凝土不作定270250受风雪影响的露天混凝土;位于水中及水位升 降范围内的混凝土和潮湿环境中的混凝土0.50325300寒冷地区位于水位升降范围内的混凝土和受 水压或除冰0.45375350盐作用的混凝土严寒和寒冷地区位于水位升降范围内和受硫 酸盐、除冰盐等腐蚀的混凝土0.40400375注：1.严寒地区指最寒冷月份的月平均温度低于-15°C者，寒冷地区指最寒冷月份的月平均温度处于-5〜-15°C者;2.水泥用量不包括掺和料；3.寒冷和严寒地区用的轻骨料混凝土应掺入引气剂，其含气量宜为5%〜8%。
5轻骨料混凝上的净用水量根据稠度(坍落度或维勃稠度)和施工要求，可按表5.2.3 选用表5.2.3轻骨料混凝土的净用水量轻骨料混凝土用途稠度净用水量(kg/m3)维勃稠度(s)坍落度(mm)预制构件及制品：(1)振动加压成型10〜20——45〜140(2)振动台成型5〜100〜10140〜180(3)振捣棒或平板振动——30〜80165〜215现浇混凝土：(1)机械振捣——50〜100180〜225(2)人工振捣或钢筋密集——三80200〜230注：1.表中值适用于圆球型和普通型轻粗骨料，对碎石型轻粗骨料，宜增加10kg左右的用水量；2•掺加外加剂时，宜按其减水率适当减少用水量，并按施工稠度要求进行调整；3•表中值适用于砂轻混凝土；若采用轻砂时，宜取轻砂lh吸水率为附加水量；若无轻砂吸水率数据时，可适当增加用水量，并按施工稠度要求进行调整6轻骨料混凝土的砂率可按表5.2.4选用表中数值为绝对体积砂率表5.2.4轻骨料混凝土的砂率轻骨料混凝土用途细骨料品种砂率(％)预制构件轻砂35〜50普通砂30〜40现浇混凝土轻砂——普通砂35〜45注：1.当混合使用普通砂和轻砂作细骨料时，砂率宜取中间值，宜按普通砂和轻砂的混合比例进行插 入计算：2.当采用圆球型轻粗骨料时，砂率宜取表中值下限；采用碎石型时，则宜取上限。
V =[(m m 、1 ( c + wn、p pc wx Sp7按下列公式计算粗细骨料的用量：5.3.3-15.3.3-2V =a1 (mm m、1 — ( c + wn + s、p p p」c w s5.3.3-4m = V x pa a ap式中，V—每立方米混凝土的细骨料绝对体积，m3；sm—每立方米混凝土的细骨料用量，kg；sm—每立方米混凝土的水泥用量，kg；cm —每立方米混凝土的净用水量，kg；wnS—密实体积砂率，%；pV一每立方米混凝土的轻粗骨料体积，m3；am—每立方米混凝土的轻粗骨料用量，kg；aP —水泥的表观密度，kg/m3，可取2900~3100kg/m3； cP 一水的表观密度，kg/m3， 1000kg/m3； wP —细骨料的表观密度，kg/m3，采用普通砂时，可取2650kg/m3，采用轻砂时，为 s轻砂的颗粒表观密度，kg/m3；P —轻粗骨料颗粒的表观密度，kg/m3ap8 根据净用水量和附加水量的关系，按下式计算总用水量：5.3.3-5m = m + m wt wn wa附加水量的计算应符合本规程第 5.3.4 条的规定9 按下式计算混凝土干表观密度，并与设计要求的干表观密度进行对比，当其误差大 于2%，则应重新调整和计算配合比。
5.3.3-6p = 1.15m + m + mcd c a 15.3.4 根据粗骨料的预湿处理方法和细骨料的品种，附加水量宜按表5.3.4所列公 式计算表5.3.4附加水量的计算注：1.3、3分别为粗、细骨料的吸水率；as2.当轻骨料含水时，必须在附加水量中扣除自然含水量5.3.7 配合比的调整应按下列步骤进行：1 以计算的混凝土配合比为基础，再选取与之相差±10%的相邻两个水泥用量，用水量不变，砂率相应适当增减，分别按三个配合比拌制混凝土拌和物测定拌和物的稠度， 调整用水量，以达到要求的稠度为止；文档可能无法思考全面，请浏览后下载!2 按校正后的三个混凝土配合比进行试配，检验混凝土拌和物的稠度和振实湿表观密 度，整理确定混凝上抗压强度标准值的试块，每种配合比至少整理一组；3 标准养护 28d 后，测定混凝土抗压强度和干表观密度 最后，以既能达到设计要求的混凝土配制强度和干表观密度又具有最小水泥用量的配合比 作为选定的配合比：4 对选定配合比进行质量校正其方法是先按公式（5.3.6-1）计算出轻骨料混凝土 的计算湿表观密度，然后再与拌和物的实测振实湿表观密度相比，按公式（5.3.6-2）计 算校正系数：5.3.6-1 5.3.6-2式中，n—校正系数；P —按配比各组成材料计算的湿表观密度，kg/m3；c0P —混凝土拌合物的实测震实湿表观密度，kg/m3；ccm、m、m 、m —分别为配合比计算所得的粗骨料、细骨料、水泥、粉煤灰用量和 a s f wt总用水量，kg/m3 o5 选定配合比中的各项材料用量均乘以校正系数即为最终的配合比设计值。
文档可能无法思考全面，请浏览后下载!例题[2] 某批量生产的预制粉煤灰陶粒混凝土墙板，设计强度为 LC20 级，密度等级为1600kg/m3,坍落度要求为30~50mm,粉煤灰陶粒最大粒径为15mm,细骨料为为天然河砂， 细度模数为 2.7~3.0，请设计轻混凝土配合比粗骨料已预湿解1） 轻粗骨料的干表观密度为1250kg/m3，筒压强度为4.0MPa, 1h的吸水率为16%,天然 砂的密度为2600kg/m3；强度标准差5.0MPa2） 决定基本参数：① 配制强度按式（5.1.2-1）计算：f »f + 1.645b =20+1.645X5=28.225MPacu,0 - cu,k② 由。
