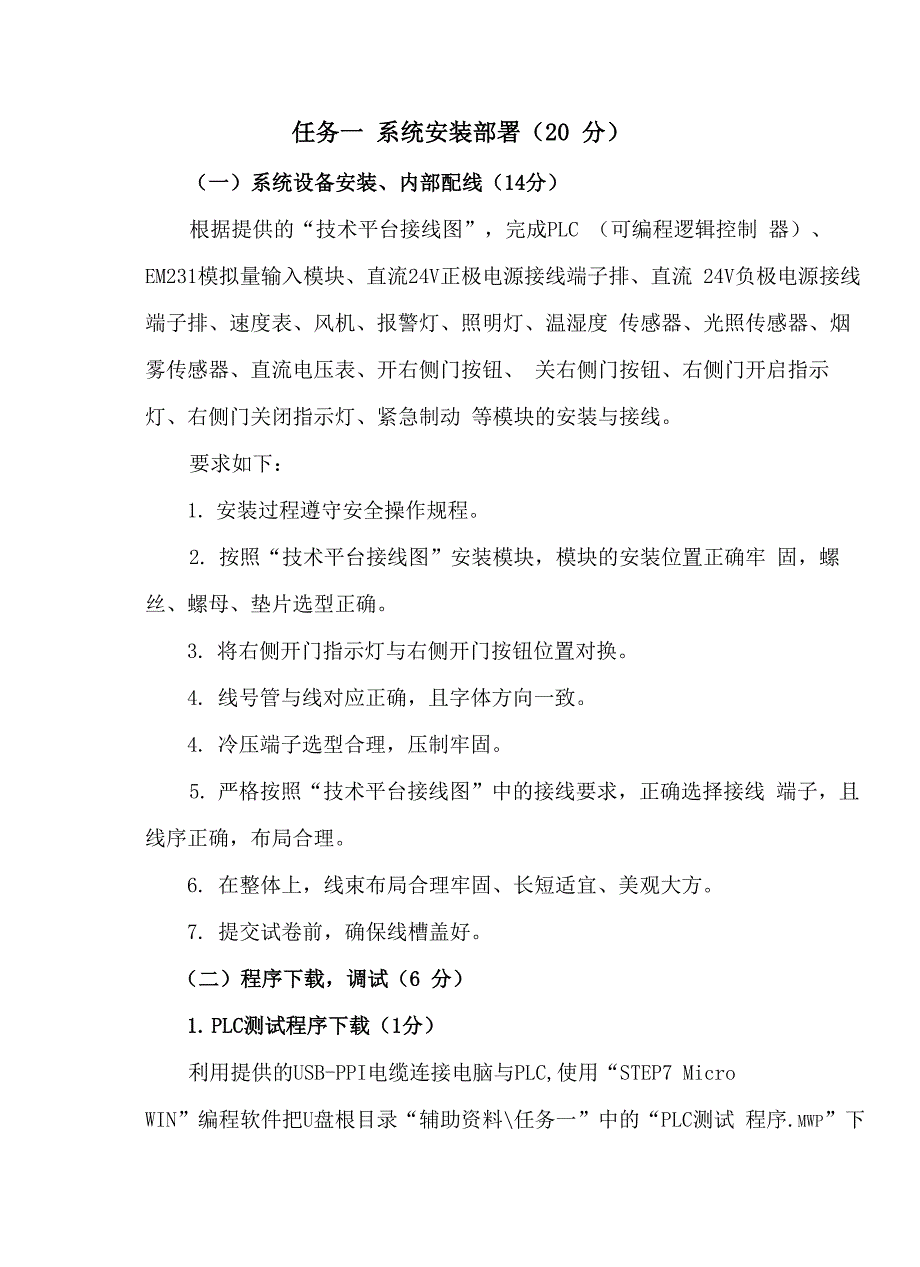

任务一 系统安装部署（20 分）（一）系统设备安装、内部配线（14分）根据提供的“技术平台接线图”，完成PLC （可编程逻辑控制 器）、EM231模拟量输入模块、直流24V正极电源接线端子排、直流 24V负极电源接线端子排、速度表、风机、报警灯、照明灯、温湿度 传感器、光照传感器、烟雾传感器、直流电压表、开右侧门按钮、 关右侧门按钮、右侧门开启指示灯、右侧门关闭指示灯、紧急制动 等模块的安装与接线要求如下：1. 安装过程遵守安全操作规程2. 按照“技术平台接线图”安装模块，模块的安装位置正确牢 固，螺丝、螺母、垫片选型正确3. 将右侧开门指示灯与右侧开门按钮位置对换4. 线号管与线对应正确，且字体方向一致4. 冷压端子选型合理，压制牢固5. 严格按照“技术平台接线图”中的接线要求，正确选择接线 端子，且线序正确，布局合理6. 在整体上，线束布局合理牢固、长短适宜、美观大方7. 提交试卷前，确保线槽盖好二）程序下载，调试（6 分）1. PLC测试程序下载（1分）利用提供的USB-PPI电缆连接电脑与PLC,使用“STEP7 MicroWIN”编程软件把U盘根目录“辅助资料\任务一”中的“PLC测试 程序.mwp”下载到PLC中，并运行PLC，对PLC进行拍照，图片命 名为“图1-1-PLC程序下载”，完成测试视频的录制，以“PLC测 试程序”命名，保存至D:\提交资料\任务任务一文件夹中。
并将此 图片粘贴至U盘根目录“提交资料\竞赛答题卡.doc ”指定位置注意：PLC测试程序.Mwp已加密，但不影响下载）2. HMI测试程序下载（1分）利用提供的miniUSB线连接电脑与人机交互界面设备，使用"EB8000”编程软件把U盘根目录“辅助资料\任务一”中的“HMI 测试程序.m tp”下载到人机交互界面设备中，对人机交互界面进行 拍照，图片命名为“图1-2-HMI测试程序下载”并将此图片粘贴 至U盘根目录“提交资料\竞赛答题卡.doc ”指定位置3•功能测试与记录（4分）按照表1.1所示动作顺序，测试开关门按钮与指示灯功能，并 记录各指示灯的亮灭状态指示灯点亮状态用“0”表示，指示灯熄 灭状态用“ 1”表示表1.1 功能测试记录动作 顺序动作名称左侧门开启指 示灯右侧门关闭指 示灯左侧门开启指 示灯右侧门关闭指 示灯1启动PLC2按下开左侧门按钮3按下关左侧门按钮4按下开右侧门按钮5按下关右侧门按钮按照表1.2所示动作顺序，在人机界面中查看测量数据、控制 执行器动作状态，并记录风机转动/照明灯点亮/报警灯闪烁/有烟 雾用“ 1”表示，风机停转/照明灯熄灭/报警灯熄灭/无烟雾用“0” 表示。
表1.2传感器数据测量与控制器功能记录动作 顺序动作名称数据1数据2数据3照明灯报警灯风机烟雾1启动PLC2按下烟雾模块上黑 色按钮10S,松开 前烟雾状态//////4进入第二界面////3点击X1////4点击X2////5点击X3////任务二 通信配置及调试（20 分）（一）平台网络配置（8分）1•无线路由器的配置（4分）★路由器配置连接网址：http://192.168.3.1★默认用户名为“admin”，默认管理员密码为“admin” 本地局域网络（LA N 口）的搭建和配置：按照表2.1要求，对 无线路由器进行本地局域网络的搭建和配置设置完毕后：将带有Wi-Fi名称、Wi-Fi密码、WPA加密模式的“无线加密 设置”配置界面进行截图或拍照，图片命名为“图2-1-无线加密 设置”，将带有IP地址、子网掩码的“LAN接口设置”配置界面 进行截图或拍照，图片命名为“图2-2-LAN接口设置”，并将两 张图片粘贴至U盘根目录“提交资料\竞赛答题卡.doc”指定位置表 2.1 本地局域网配置要求序号设备参数值1无线网络名SSIDTongXin【工位号】2无线网络密钥各组可自行设置（长度为8位）3无线加密模式WPA2PSK模式、密码类型AES4路由器IP地址199.177.【工位号】.112•平台局域网搭建（3分）在通信与控制系统（高铁）集成与维护平台中，搭建局域网，并 对各终端设备的有线网络、无线网络进行连接和配置。
按照表2.2所 示IP地址规划表，组建局域网络将控制中心“无线网络连接详细 信息”进行截图，图片命名为“图2-3-控制中心IP地址”，进入列 控中心-〉设置-〉WLAN,点击平台对应的Wi-Fi名称后，通过适当操作, 将包含列控中心 IP 地址的界面进行截图，图片命名为“图2-4-列控 中心IP地址”、“图2-5-列控中心DHCP设置”,将附加电脑IP“DHCP 自动获取界面”进行截图，图片命名为“图 2-6-附加电脑 DHCP”， 对路由器“DHCP设置”进行截图，图片命名为“图2-7-路由器DHCP”， 并将图片粘贴至U盘根目录“提交资料\竞赛答题卡.doc”指定位置表 2.2 按照 IP 地址规划组建局域网设备设备接口IP地址备注无线路由器WIFI199.177.【工位号】.11控制中心WIFI199.177.【工位号】.22列控中心WIFI199.177.【工位号】.33附加电脑WIFIDHCP3 •网络通信测试（1分）在计算机“命令提示符”界面下使用'Ping”命令检测控制中心 与无线路由器、附加电脑与列控中心之间网络通信是否正常，将正常 通信测试结果分别进行截图，分别以“图 2-8-控制中心与无线路由 器”、“图2-9-附加电脑与列控中心”命名，并将图片粘贴至U盘根 目录“提交资料\竞赛答题卡.doc ”指定位置。
二）列控中心配置（2 分）对列控中心进行配置（详见表2.3），并成功连接控制中心,保证 列控中心各项功能正常运行在控制中心计算机上对连接成功界面 截图，图片命名为“图2-9-连接成功”，并将图片粘贴至U盘根目录 “提交资料\竞赛答题卡.doc ”指定位置表2.3 通信配置参数串口号波特率IP地址端口号轨道电路通信ttyAMA457600//列车通信ttyAMA5115200//服务器通信//自行设置8850三）典型通信系统调试（6分）背景：咼铁运彳丁线路中，分布一些信息米集点，信息米集点米 集到各个传感器数据，将数据发送至控制中心，实现各点的数据采 集与监控现采用附加电脑模拟信息采集点，再通过WIFI，将数据 传送给控制中心信息采集点配备一个485模块（电源为24VDC），用于采集温湿度和光照数据，如下图2.1所示图2.1 485模块任务：典型通信系统调试，实现信息采集点数据的采集与发 送通信协议详见U盘根目录“辅助资料\任务二\485通信协 议.pdf ”文件信息采集点软件详见“辅助资料\任务二\信息采集 点软件.exe”网络调试助手详见U盘根目录“辅助资料\任务二\ 网络调试助手.exe”1. 配置与连接485通信模块（1分）打开信息采集点软件，选择正确的串口号，波特率9600，数据 位8，停止位1，无校验。
点击连接，利用“485通信协议.pdf ”文 件中指定的协议，建立485模块与信息采集点之间通信将显示“485通信成功”字样界面截图，图片命名为“图2-10-485通信成 功” 并将图片粘贴至U盘根目录“提交资料\竞赛答题卡.doc ”指 定位置2 •建立网络连接（1分）信息采集点具有网络服务器功能，打开信息采集点软件，正确 配置信息采集点IP地址及端口号，开启服务控制中心作为客户端，在控制中心打开网络调试助手，正确配 置IP地址及端口号，连接服务将信息采集点软件上显示“客户端连接成功”字样界面截图， 图片命名为“图2-11-客户端连接成功”并将图片粘贴至U盘根目 录“提交资料\竞赛答题卡.doc ”指定位置3. 数据采集（2分）已知信息采集点存储的温度和湿度数据为固定值的模拟数据， 与真实环境无关利用控制中心网络调试助手，根据通信协议，计 算出采集到的温度和湿度值，将结果填写至U盘根目录“提交资料\ 竞赛答题卡.doc ”指定位置4•报警值设定（2分）当信息采集点当前模拟温度大于设定值时，会触发报警通过 控制中心网络调试助手，利用提供的485通信协议，设定信息采集 点报警值为20°C，报警使能设定为“关”当设定完成后，将信息 采集点软件报警信息界面截图，图片命名为“图2-12-报警信息界 面”并将图片粘贴至U盘根目录“提交资料\竞赛答题卡.doc ”指 定位置。
四）通信拓扑图绘制（4分）U盘根目录“辅助资料\任务二\通信拓扑图绘制”目录下有控 制中心、无线路由器、列控中心、PLC、人机交互界面等设备的图 片，根据通信与控制系统（高铁）集成与维护实训平台功能，利用 WPS软件或visio软件绘制系统拓扑图任务三 故障检测及维修（25 分）站点副控制台中有8路轨道继电器，每一路轨道继电器对应轨 道的一个区段当列车运行到某一区段时，对应轨道继电器触点吸 合，并且对应轨道继电器指示灯点亮，代表列车在此区段没有列 车的区段，对应的轨道继电器触点断开，轨道继电器指示灯是熄灭 状态一）硬件故障检测与处理（15分）1•轨道继电器电路板V1.1 （空板）焊接（7分）根据提供的电路原理图（U盘根目录“辅助资料\任务三\轨道 继电器原理图l.pdf、轨道继电器装配图.pdf和轨道继电器V1.1元 器件清单.pdf”）把轨道继电器电路焊接完成安装好RF-CC2530 核心板，上电，打开电路板电源开关，将电路板正面、反面分别拍 照，图片分别命名为“图3-1-轨道电路板功能正面”、“图3-2-轨 道电路板功能反面”，并将图片粘贴至U盘根目录“提交资料\竞赛 答题卡.doc”。
提示：如果装配焊接无误，则安装好RF-CC2530核 心板，上电，打开电路板电源开关，8路继电器指示灯全亮2•轨道继电器电路板V1.2 （芯片已焊接）排故 （8分）（1）故障定位根据提供的电路图（U盘根目录“辅助资料\任务三\轨道继电 器原理图2.pdf、轨道继电器V1.2元器件清单.pdf、按键控制模块 元器件清单.pdf”），对照“轨道继电器电路板V1.2”、“按键控制模 块”进行故障定位，将故障定位、处理方法填写到表3. 1中提示：①有6处故障需要维修②已知区段四继电器为低电平触发③按键控制模块功能为控制所有区段继电器全部吸合/断开仔细检测出现的问题，再根据原理图进行维修表3.1 轨道继电器电路故障排查记录表确定故障后，利用万用表、烙铁等工具进行电路板电路的维 修，安装好RF-CC2530核心板，确定电路板电源电路无误后，再上 电测试如果维修成功，按下按键控制模块红色自锁按键，电路板 所有继电器指示灯全部点亮，将此时电路板正面、反面拍照，图片 分别命名为“图3-3-轨道电路板排故正面”、“图3-4-轨道电路板 排故反面”，并将图片粘贴至U盘根目录“提交。
