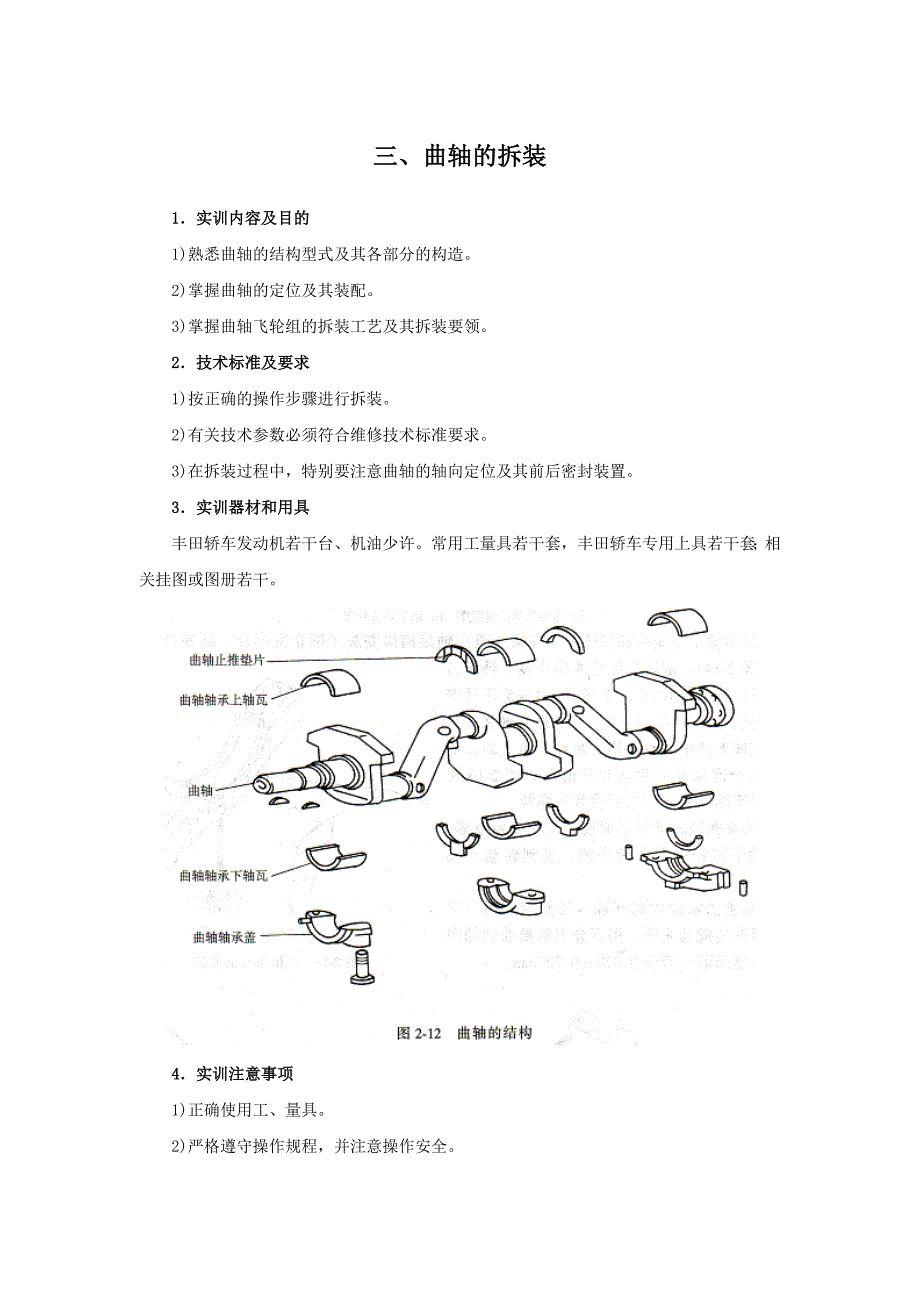

三、曲轴的拆装三、曲轴的拆装1 1．实训内容及目的．实训内容及目的1)熟悉曲轴的结构型式及其各部分的构造2)掌握曲轴的定位及其装配3)掌握曲轴飞轮组的拆装工艺及其拆装要领2 2．技术标准及要求．技术标准及要求1)按正确的操作步骤进行拆装2)有关技术参数必须符合维修技术标准要求3)在拆装过程中，特别要注意曲轴的轴向定位及其前后密封装置3 3．实训器材和用具．实训器材和用具丰田轿车发动机若干台、机油少许常用工量具若干套，丰田轿车专用上具若干套；相关挂图或图册若干4 4．实训注意事项．实训注意事项1)正确使用工、量具2)严格遵守操作规程，并注意操作安全3)转动曲轴时，严防手、物放在曲轴箱内4)拆卸曲轴主轴承盖时，注意拆卸前检查标记，拆下的轴承盖(盖与瓦不要分离)按顺序放好5)注意曲轴与飞轮的相对安装位置6)曲轴的结构如图 2-12 所示5 5．实训操作步骤．实训操作步骤(1)(1)曲轴飞轮组的拆卸曲轴飞轮组的拆卸1)将气缸体倒置在工作台上，检查主轴承盖上有无记号，如无记号按顺序做好记号2)旋出飞轮固定螺栓，从曲轴凸缘上拆下飞轮3)按图 2-13a 顺序拆下曲轴主轴承盖紧固螺栓注意不能一次全部拧松，必须分几次均匀地从两端到中间逐步拧松。
4)抬下曲轴，再将轴承盖及轴瓦按原位装回(图 2-13b)，并将固定螺栓拧入少许2)(2)曲轴飞轮组的装配曲轴飞轮组的装配1)将经过清洗和擦拭干净的曲轴、飞轮，选配及修配好的轴瓦、轴承盖等零件，依次摆放整齐，准备装配2)将曲轴小心安装在缸体上在第 3 道主轴颈两侧安装半圆止推垫片，其开口必须朝向曲轴(图 2-14)定位半圆止推垫片装于轴承盖上注意：轴承盖按图 2-15 所示1～5序号安装，不得装错和装反l、2、4、5 道曲轴瓦，只有装在缸体上的轴瓦有油槽，装在瓦盖上的无油槽；但第 3 道轴瓦两片均有油槽如图 2-16 所示，从中间轴承盖向左右对称紧固螺栓3)检查曲轴转动是否顺畅若转动较吃紧，用橡胶锤子轻轻敲击主轴承盖，直到转动顺畅为止4)检验曲轴的轴向间隙检验时，用一字旋具来回轴向撬动曲轴，用百分表测量曲轴轴向间隙标准间值一般为 0.020～0.220mm。
