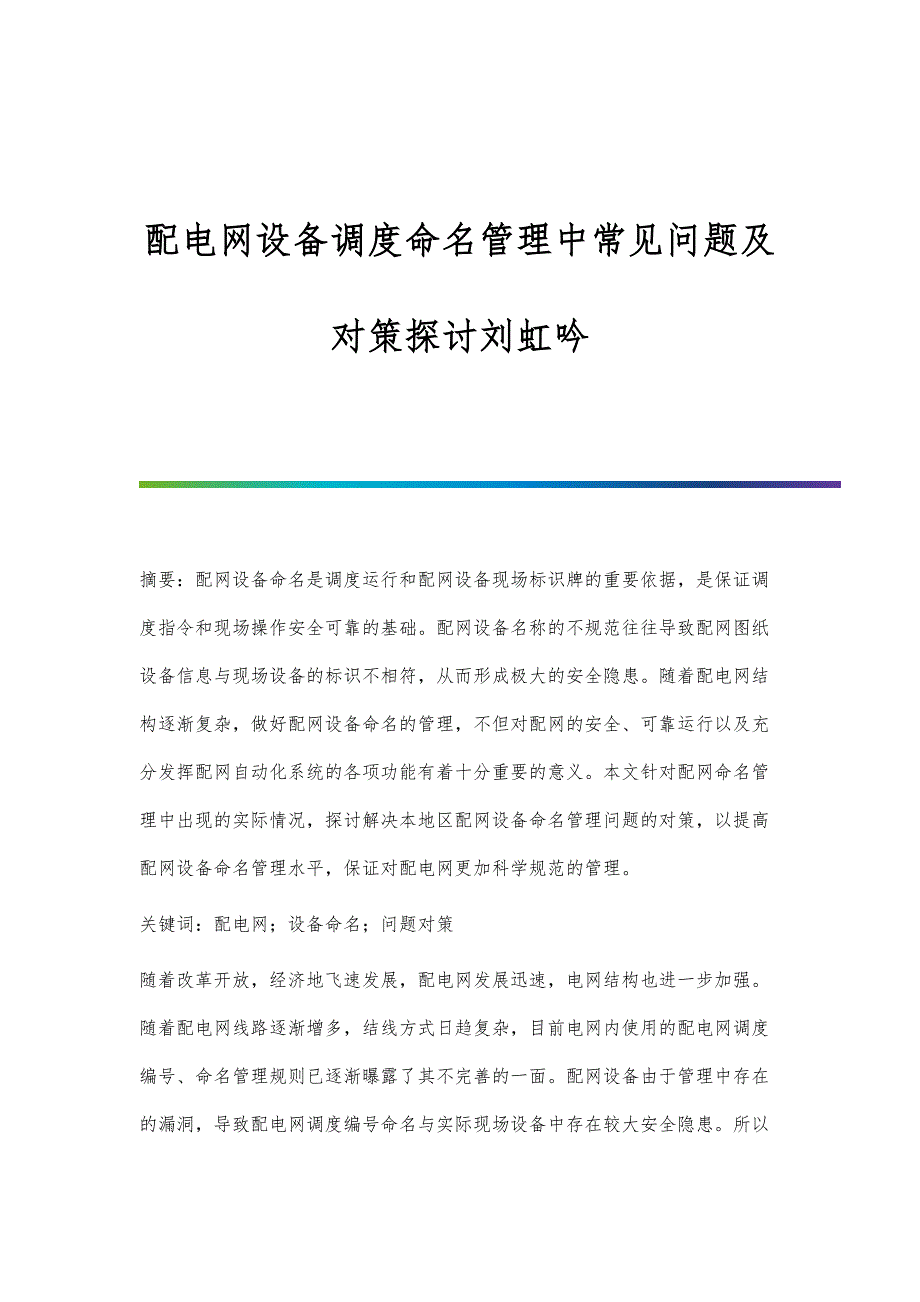

配电网设备调度命名管理中常见问题及对策探讨刘虹吟 摘要：配网设备命名是调度运行和配网设备现场标识牌的重要依据，是保证调度指令和现场操作安全可靠的基础配网设备名称的不规范往往导致配网图纸设备信息与现场设备的标识不相符，从而形成极大的安全隐患随着配电网结构逐渐复杂，做好配网设备命名的管理，不但对配网的安全、可靠运行以及充分发挥配网自动化系统的各项功能有着十分重要的意义本文针对配网命名管理中出现的实际情况，探讨解决本地区配网设备命名管理问题的对策，以提高配网设备命名管理水平，保证对配电网更加科学规范的管理关键词：配电网；设备命名；问题对策随着改革开放，经济地飞速发展，配电网发展迅速，电网结构也进一步加强随着配电网线路逐渐增多，结线方式日趋复杂，目前电网内使用的配电网调度编号、命名管理规则已逐渐曝露了其不完善的一面配网设备由于管理中存在的漏洞，导致配电网调度编号命名与实际现场设备中存在较大安全隐患所以探讨当前红河电网内调度编号及命名管理中存在的问题，使其逐步合理化、规范化，以适应电网的发展趋势一、配电网调度设备命名、编号管理基本流程1、工程建设单位根据计划施工内容（新增、迁改等）确定是否需要提交命名申请。
2、工程建设单位向调度部门提供设备命名、线路调度命名所需资料及命名申请3、调度部门编制新设备调度命名、设备编号，并将详细的设备预命名下发至工程建设单位、施工单位及运行单位进行现场核对4、工程建设单位、施工单位及运行单位现场核对后，确定调度预命名是否与现场设备一致5、调度正式下达调度命名、设备编号文件二、配电网调度编号、命名管理中常见问题（一）不提交设备命名申请很多施工、建设单位由于对电网改造工作不了解，很容易就误以为在电网设备改动不大的情况下不需要进行设备命名，甚至认为没有设备调度命名这一环节但配电网设备改造中即使是很小的改动，都可能会造成配网拓扑结构、杆塔编号、断路器编号命名的改变二）施工单位自行对调度设备进行命名有些资质较好的施工单位人员，熟悉配电网工作，并对设备调度命名熟悉了解这些施工单位常常为了省事，就在做配电网改造工作之前，自行对改造、新增设备进行调度命名，并依此提交检修申请这个问题常常在提交停电检修申请时反映出来，跳过了调度部门设备命名这一环节，就没有调度设备命名审核环节，也也没有后续的施工、建设、运行单位的现场情况反馈等环节的层层把关这样的调度命名并不规范，极易造成误编号，导致调度命名与实际现场设备不符。
三）施工单位提交设备命名申请不规范有些施工建设单位对配网设备符号表示、单线图绘制规则不熟悉，再加上配网检修工作的临时性、可变性因素较多，施工建设单位对设备命名的重视程度不够，就导致在提交设备命名申请时，胡乱填报、不按照要求时间填报、实际工作与填报内容不符、提交图纸资料与实际现场设备和实际工作内容不符等情况频频发生四）设备预命名预编号下达后，现场无反馈或不核对就进行反馈很多施工单位属于“打一枪，换一炮”的类型，工作干完后找不到相应的责任人，这类情况尤其是客户工程的配网设备新增改造的情况尤其明显调度部门将设备预命名预编号下达到建设、施工单位后，就没有将反馈情况反馈至调度部门在施工过程中出现了施工设计方案变更、设备参数变更等情况，也没有将这些变更情况反映到调度部门，而是自行更改调度命名及编号或沿用原来的预命名，使得下达的调度预命名与编号与现场不符这类情况通常是方式人员在批复停电检修申请过程中发现，或者是下一次工程时，现场勘查时发现实际与调度命名不匹配五）设备命名预编号命名下达后，长时间不进行施工这样情况也是配网常见的情况，有些工程建设单位很早就把设备命名申请提交过来，因为各种各样的原因，经过很长时间以后一直不进行施工，也没法对现场情况进行反馈，也没有与调度部门进行沟通。
常常改造段线路的拓扑结构、杆塔等相关设备参数已发生变更后，才提交停电计划进行施工改造工作，但仍然沿用原调度预命名这样就导致调度下达的预命名与现场实际对不上号这就使得方式人员在批复检修申请时没有准确的调度预命名作为资料，又反复需要建设单位重新对现场进行核对和勘查，重新提交设备命名申请这不仅增加了电网方式人员的工作量，也极易在工作中造成错误六）目前红河电网配网设备命名的没有一个完整的系统来统一规范管理这些命名图纸等相关材料使得在配电网改造过程中无法查证原始资料，给实际工作带来困难调度部门在进行设备命名时，无法查实原有的存量设备命名，容易出现重复命名、相似命名的情况三、常见问题解决对策探讨（一）规范并细化配网调度命名流程及要求做到所有设备资料查得到、参数对得上建议在提交配网设备命名管理规程中，需明确规定以下几点：1、施工建设单位需明确并详细地写出工程概况，不得少缺少设备；需明确写出设备搭接点以及清楚表示工作中哪些设备是拆除设备2、工作中有环网柜、配电室、箱变等设备时，需提交设计施工的设备内部一次接线图，免设计的工作需提供厂家的设备内部一次接线图，要保证图纸与设备一致3、明确规定命名申请提交时间与施工时间的间隔有效时间，避免调度预命名下达后长时间不工作的情况，超过规定的间隔时间则需要重新提交命名申请相关资料。
二）建立一套完整配网设备命名管理系统，专门统一规范管理配网设备命名的图纸等相关材料，并且把配网设备命名的环节插入检修申请填报环节和配网图纸管理系统之中其优点如下：1、是减少了纸质版设备命名申请和资料的堆积、解决了资料丢失和存量无法处理的问题，且纸质版的资料在查找的时候及其不方便；其次，将命名插入检修申请填报的环节中，不仅可以实现对调度命名申请的审核、反馈等环节的功能同时，工程建设单位在提交检修申请后，方式人员、配网调度员可以对照调度命名的设备和停电检修申请中的工作是否一致当工程建设单位、施工单位、运维单位对现场设备与调度下达的预命名等情况进行反馈后，调度员执行检修申请结束，同时对照图纸发布配网图纸系统单线图这样的设置就可以在配网调度员审核图纸环节再次审核现场设备与调度命名是否一致，与配网图纸系统的单线图是否一致的情况2、对入网施工的施工单位人员进行简要的培训使其在提交配网命名申请时更为规范，提交的图纸资料符合要求，在绘制配网系统单线图时也更规范，减少反复修改命名申请的过程，退回修改配网单线图的过程3、规范新增入网的配网设备规范配网设备可以减少不规范的设备入网导致设备误命名、误调度的现象存在。
对于客户产权的设备来说，我们可以提供一份指导意见来规范客户入网设备，以减少不规范的设备增加四、结语配电网设备编号命名的问题实质是图实不一致的问题图实不一致，就会导致在检修停电过程中对工作地点及现场安措的位置反应不准确、或者重复、相似命名导致检修人员误入带电间隔等情况，给配电网检修工作带来了很大的安全隐患配网设备中存量部分的设备由其是客户产权的存量设备不规范，图纸和存留资料不全导致现在配网中误编号等情况普遍存在，且查证改变困难提出以上的改进措施，能从管理上更好地规范配电网中现场设备与图纸资料不一致的问题，希望能对实际工作中提供一些帮助Reference[1]红河地调.红河供电局配网系统图模管理业务指导书,2015.[2]红河地调.红河供电局调度命名及编号业务指导书,2015. -全文完-。
