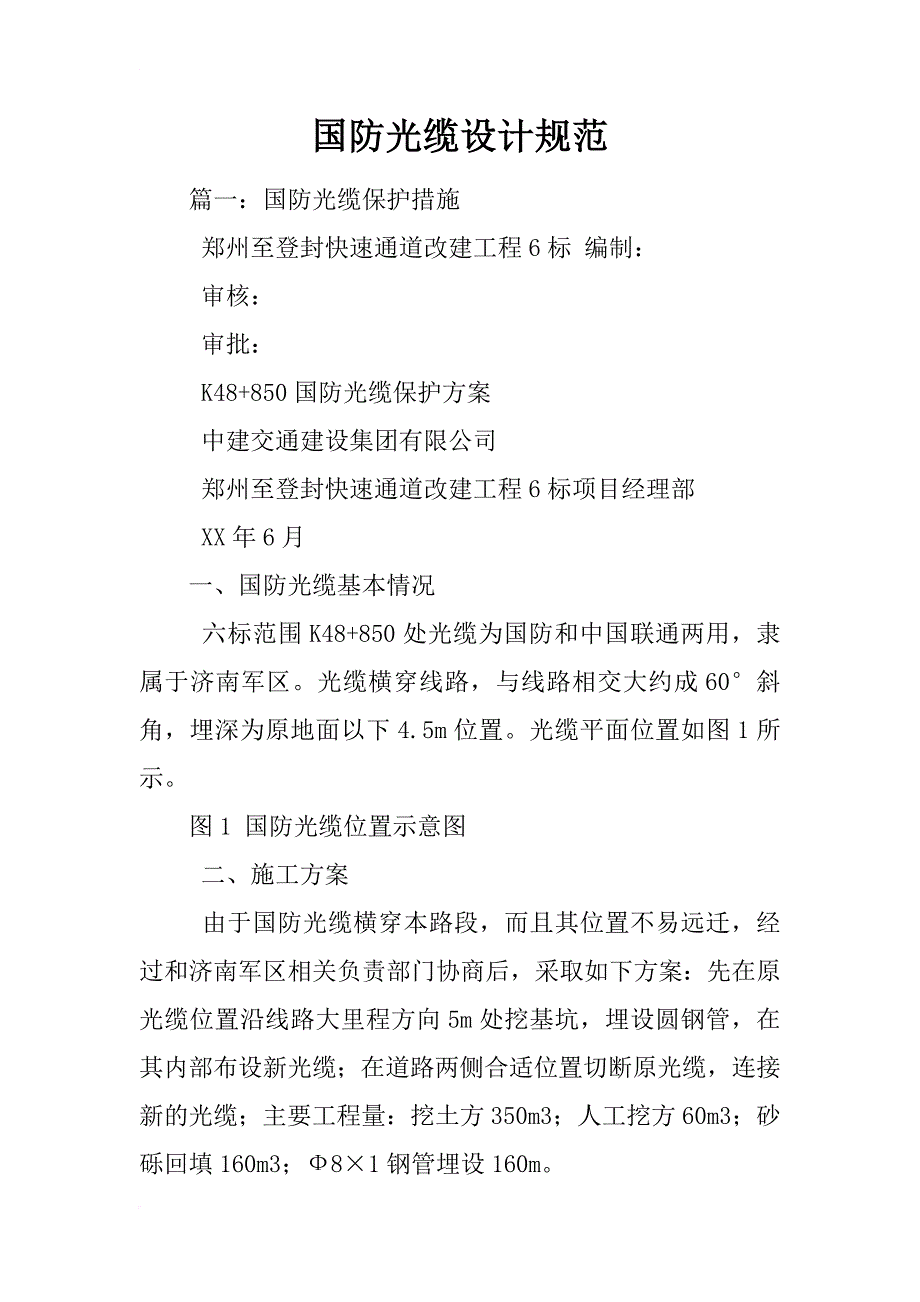

国防光缆设计规范国防光缆设计规范篇一：国防光缆保护措施郑州至登封快速通道改建工程 6 标 编制： 审核： 审批： K48+850 国防光缆保护方案 中建交通建设集团有限公司 郑州至登封快速通道改建工程 6 标项目经理部 XX 年 6 月 一、国防光缆基本情况六标范围 K48+850 处光缆为国防和中国联通两用，隶属于济南军区光缆横穿线路，与线路相交大约成 60°斜角，埋深为原地面以下 4.5m 位置光缆平面位置如图 1 所示 图 1 国防光缆位置示意图二、施工方案 由于国防光缆横穿本路段，而且其位置不易远迁，经过和济南军区相关负责部门协商后，采取如下方案：先在原光缆位置沿线路大里程方向 5m 处挖基坑，埋设圆钢管，在其内部布设新光缆；在道路两侧合适位置切断原光缆，连接新的光缆；主要工程量：挖土方 350m3；人工挖方60m3；砂砾回填 160m3；Ф8×1 钢管埋设 160m 三、施工准备 1、联系光缆所属单位定出光缆准确位置 2、施工前做好施工技术交底 3、材料准备：所需钢管、回填用砂砾备齐到场 4、机械人员配置：220 挖机 1 台，小型夯机 1 台施工人员 10 人 四、施工步骤 1.基坑开挖 开挖前由测量人员放出光缆位置以及基坑开挖位置，用白灰洒出开挖边线。
基坑开挖位置如图 2 所示 图 2 基坑开挖位置平面示意图 要求基坑底距设计路面标高 2m，边坡按 1：设置开挖采用人工配合机械开挖方式，机械开挖过程中，安排专人指挥作业，防止超线挖断原光缆如图 3 所示 图 3 基坑开挖横断面示意图2.布设光缆护管 光缆护管要求采用 Ф8×1 不锈钢管两道，钢管摆放前现在基坑底部铺设 10cm 厚砂砾垫层，然后摆放钢管 3.基坑回填 基坑回填采用砂砾分层填筑，每层回填厚度不超过15cm，回填至路床顶标高位置即可砂砾填至钢管顶以上50cm 高度时采用小型夯机夯实 图 4 基坑回填示意图4.国防光缆穿线与连接 此项专业任务经协商交予军区负责部门处理五、质量、安全保障措施 1.遵守军区负责部门的管理，加强对有关施工人员的施工工序管理工作，施工质量要经过监理、军区负责部门的检查 2.严格遵守各项技术指标和标准要求，使工程达到规范要求 3.施工前对各施工队及班组进行管线的技术交底，使每个施工人员都明确管线的位置、管径、埋深、保护的方法及工作注意事项 4.加强施工人员保护国防光缆的意识，将保护光缆作为重中之中 5.施工时，军区负责部门相关人员到场进行施工全过程的监护，发现安全隐患,及时通知相关单位，对监护人员提出的问题及时整改。
6.因施工过程要横向挖断整个路基断面，所有要安排专职安全员指挥交通，保证现场施工安全 篇二：国防光缆保护方案目录 1、编制依据 .. 1 2、管线现状概况 .. 1 3、国防光缆保护方案 2 4、国防光缆保护措施 3 技术准备工作 .. 3 前期准备工作 .. 3 施工期间的保护措施 4 琉璃场站国防光缆保护方案 1、编制依据 (1)设计图纸及现场踏勘等； (2)我单位对施工现场实地调查情况； (3)管线单位的相关建议 2、管线现状概况 琉璃场站沿晨辉东路东、西方向设置，东端头位于晨辉东路与晨辉北路交叉路口，西端头位于晨辉东路与锦华路交叉路口，琉璃场站两端头采用盖挖顺做法施工 经过现场调查勘察，在琉璃场站西端头盖挖段（锦华路）下面通信管道内存在国防光缆（国防光缆两根） ，国防光缆横跨西端头结构(结构宽度米)，光缆埋深约 2 米 图 2-1：国防光缆与结构的平面关系图 图 2-2：国防光缆与结构的立面关系图 3、国防光缆保护方案 由于国防光缆横穿本工程西端头盖挖段基坑且无法迁改，我部采取对国防光缆进行悬吊保护，待西端头盖挖顶板施工完后，原貌恢复 悬吊保护采用两根直径为 1cm 的钢丝绳作为吊梁，两根钢丝绳固定在两侧挡土墙上，光缆具体悬吊保护措施见下图。
国防光缆钢丝绳悬吊正立面图 端头锚固大样图 为更好的对国防光缆进行保护，先用波纹管对光缆进行包裹，再用钢丝绳进行悬吊；为防止吊杆在主索上滑动，在主钢丝绳的悬吊点采用绳卡将吊绳固定 4、国防光缆保护措施 技术准备工作 (1)施工前以书面形式对各施工队及班组进行管线的技术交底，使每个施工人员都明确管线的位置、管径、埋深、保护的方法及工作注意事项 (2)安排对类似工程有丰富施工经验的工程技术人员,对管线保护的全过程进行技术指导根据现场施工条件,定出最佳实施方案,使施工能获得业主、监理工程师及管线单位的满意 (3)现场施工人员认真学习管线图纸、技术操作规范、施工质量标准,提高施工人员技术素质 (4)项目部下设 1 名管道保护员，自上而下贯彻管线保护方案，落实保护措施 (5)做好详细的管道保护措施，并成立安全领导小组，由项目经理担任组长，做好保护工作 (6)加强施工人员保护国防光缆的意识，将保护光缆作为重中之中 (7)施工前，须通知管线单位人员到场进行施工全过程的监护，发现安全隐患,及时通知相关单位，对监护人员提出的问题及时整改 前期准备工作 工程开工前，根据管线单位的交底记录结合管线图，进行实地调查，挖探沟探明现状管线走向、标高并做出明显标记，以保证在施工过程中对现有管线的有力保护。
在刨验过程中需要注意以下几点： (1)管线探沟开挖采用人工开挖，防止机械开挖对管线的损坏； (2)管线探沟开挖至管道埋深以上 50cm 时，需要遵循慢进尺、勤观察的原则，即每次的开挖深度控制在 10cm 以内，且及时将虚土清理出槽仔细进行观察，确定未到管线深度时才可继续开挖，防止对管线造成损坏； (3)开挖时必须小心，用铁锨轻轻挖掘，不得用镐发现土质发生变化时应改用木钎将覆盖物清除干净，以保证不损坏地下管线 (4)管线挖出做好相应的记录和标识后要及时进行回填保护； (5)如果管线暴露时间较长，在探沟边做临时标识并进行围护保护 (6)为了更好的在施工过程中对既有管线加强保护，对通过探沟得到的管线位置做好标识 ①通过探沟得到的管线的位置，在现场作明显的标识，具体做法如下：采用 φ20（φ25）钢筋，长度以外露地面 20cm、深入管底 50cm 确定，在探沟回填以前将钢筋贴管壁打入地下固定，并挂牌标识、注意保护 ②在施工总平面布置图上标明管线位置，并对其各种性质的描述进行列表说明 施工期间的保护措施 1）围护桩施工期间对国防光缆的保护措施 国防光缆影响本工程围护桩施工，国防光缆与围护桩桩位位置关系图见下图 2(1)免施工机具对管线的碰撞。
(2)土方开挖到光缆位置时，先用波纹管将光缆包裹起来，然后用钢丝绳悬吊起来在确保钢丝绳与管线连接牢固后，再开挖光缆下方土体 (3)在光缆上悬挂警示标志 3）盖挖顶板施工期间对国防光缆的保护措施 盖挖顶板施工主要是钢筋绑扎、立模板及混凝土浇注，重点做好以下几点： (1)施工时严禁钢筋、模板及机械碰撞光缆 篇三：国防光缆安全防护方案国防光缆安全防护方案 我项目部施工的新建巨峰站路基附近有一根国防光缆通过，因光缆在我部便道施工范围内，为了更好的保护国防光缆，我方按要求对其进行加固保护，我项目部同相关部门领导经现场勘察决定，采取如 1、国防光缆保护方案：①、提前邀请专业人员对国防光缆缆线进行定位，即用专门的探测仪探测出国防光缆的具体位置和埋深 ②、在传输局专业人员监护下对光缆上方原地面进行整平夯实，然后在其上用 C30 砼浇筑 3m 长 6m 宽 20cm 厚的盖板（盖板内设 Φ12 钢筋网片，间距 20cm） ，等砼强度达到设计强度后，在盖板上方 回填 50cm 厚的砾石土2、国防光缆保护方案的质量控制 ①、遵守传输局的各项管理制度，加强对有关施工人员的施工工序管理工作，施工质量要经过监理、传输局的检查。
②、严格遵守各项技术指标和标准要求，使工程达到规范要求 ③、加强与其他各相关单位的协调和配合，确保各系统的施工质量 3、安全防护措施 ①、加强安全施工的科学管理，建立安全施工责任制度，派素质高、经验丰富的施工人员进行施工并对施工人员进行强化的安全教育 ②、邀请传输局的相关负责人现场全过程监督 ③、由于国防光缆的重要性，若发生安全隐患立即停止施工，及时报告监理及传输局相关负责人 中铁二十三局集团第四工程有限公司 山西中南部铁路通道 ZNTJ-21 标项目部 二○一二年八月二十三日 。
