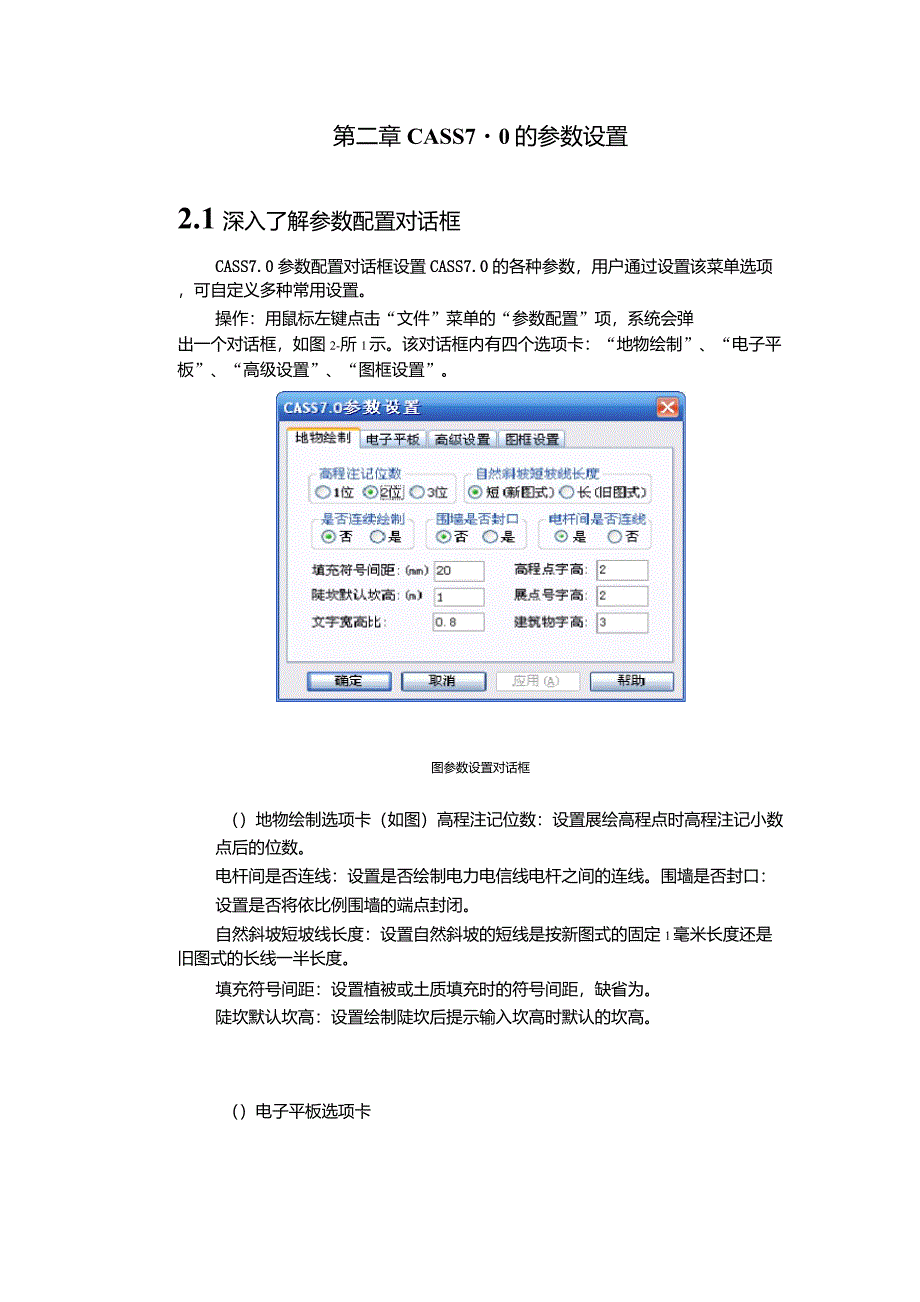

第二章CASS7・0的参数设置2.1深入了解参数配置对话框CASS7.0参数配置对话框设置CASS7.0的各种参数，用户通过设置该菜单选项，可自定义多种常用设置操作：用鼠标左键点击“文件”菜单的“参数配置”项，系统会弹出一个对话框，如图2-所1示该对话框内有四个选项卡：“地物绘制”、“电子平板”、“高级设置”、“图框设置”图参数设置对话框（）地物绘制选项卡（如图）高程注记位数：设置展绘高程点时高程注记小数点后的位数电杆间是否连线：设置是否绘制电力电信线电杆之间的连线围墙是否封口：设置是否将依比例围墙的端点封闭自然斜坡短坡线长度：设置自然斜坡的短线是按新图式的固定1毫米长度还是旧图式的长线一半长度填充符号间距：设置植被或土质填充时的符号间距，缺省为陡坎默认坎高：设置绘制陡坎后提示输入坎高时默认的坎高电子平板选项卡图2－2电子平板选项卡提供“手工输入观测值”和七种全站仪供用户在使用电子平板作业时选用()高级设置选项卡图一高级设置选项卡生成和读入交换文件：可按骨架线或图形元素生成和读入交换文件三角形限制最小角：设置建三角网时三角形内角可允许的最小角度系统默认为10度，若在建三角网过程中发现有较远的点无法联上时，可将此角度改小。
用户目录：设置用户打开或保存数据文件的默认目录地名库和图幅库文件：设置两个库文件的目录位置，注意库名不能改变)图框设置选项卡图一图框设置选项卡依实际情况填写以上表格，则完成图框图角章的自定义其中测量员、绘图员、检查员等可以到加图框的时候再填2.2地籍参数设置街道位数和街坊位数：依实际要求设置宗地号街道、街坊位数地号字高：依实际需要设置宗地号注记地高度小数位数：依实际需要设置坐标、距离和面积的小数位数界址点编号方式：提供街坊内编号和宗地内编号的切换开关宗地图注记方式：设置宗地图注记的内容宗地内图形：控制宗地图内图形是否满幅显示地籍图注记：提供各种权属注记的开关供用户选用自定义宗地图框：设置自定义的宗地图框名和尺寸，以及各项注记的文字大小和注记位置街道位數：［T董塡位数：2城号三高：？小数位製：坐标3走离£苗只1界區号前缀:□绘权剧怖注界址点号界址点扇号界址忌堀号方句迪籍分厲念审览内輪号念I血悻t方句@4^50C宗迪内輪号门逆旳針方句<-'5>50抱轄區注记回宗地号回屯类习而积□界址点乍離可权詞A宗地區㉚注宗地号0注魏战面积绘馭®满嗚0不满輻0本宗地目核人自定叟宗地图框图極文件色gdc：Tk4文字尢小：（JU1）3图極绘图区尺寸：遽漏13J*：4C153.5153.5143.5宗地专注记相对儘置miO：?限利A注记相对儘置mM：s817團幄专注图磽5地籍参数设置对话框2.3深入了解AutoCAD2006系统配置对话框AutoCAD2006系统配置对话框设置CASS7.0的平台AutoCAD2006的各种参数，用户通过设置该菜单选项，可自定义多种常用参数及外设。
操作：用鼠标左键点击“文件”菜单的“AutoCAD系统配置”项，系统会弹出一个对话框如图2-6所示g兰前匪:希蜃审话|打陋护|務_|月縣磐戈區匾~|軽窗匚益匚飜晝匚理示毅创9匚豆示霧笑匚匚粗莊口胃丈融叵豆示工旦兰示磁…I爭較〕.•C工〔用户可选项的设置（）文件选叵豆示f扁磅匪匹卡叵豆示可打駆克示蘇顎恳匚耨桶応顽确営籍致叵在旗扁口忆輒匚叩图以在此对迫方法其项□緘珈（H雀逾E@□肚叙宇墟型@口1熾t建弓鈕苫込AutoCAD系统配置对话框境进行设置t的操作手册的工作环境这里仅介绍一些比较常用的指定搜索支持文件、驱动程序、菜单文件和其他文件的目录还指定一些可选的用户定义设置，例如用哪个目录进行拼写检查搜索路径、文件名和文件位置显示使用的目录和文件列表若要指定一个目录或文件的位置，从列表中双击该目录或文件选择“浏览”并使用“浏览文件夹”对话框（一个标准的文件选择对话框）来定位您想使用的目录或文件① 支持文件搜索路径指定用来搜索支持文件的目录除了运行必须的文件以外，支持文件搜索路径中还包括字体文件、菜单文件、要插入的图形文件、线型文件和图案填充文件路径在支持文件搜索路径中也可以包含环境变量② 工作支持文件搜索路径指定用来搜索系统特定的支持文件的活动目录。
支持文件列表显示“支持文件搜索路径”中的有效路径这些路径存在于当前目录结构和网络路径中列在“支持文件搜索路径”中的有效环境变量显示为“工作支持文件搜索路径”中的扩展路径包含其他环境变量的子变量被显示出来，只有父变量显示为扩展目录③ 设备驱动程序文件搜索路径指定用于搜索视频显示、定点设备、打印机和绘图仪的设备驱动程序的路径④ 工程文件搜索路径:指定图形的工程名工程名应符合与该工程相关的外部参照文件的搜索路径可以创建任意数目的工程名和相关目录，但每个图形只能有一个工程名⑤ 菜单、帮助和其他文件名称:指定各类文件的名称和位置菜单文件指定菜单文件的位置帮助文件指定帮助文件的位置缺省网址指定“帮助”菜单中的“连接到”选项和“标准”工具栏上的“启动浏览器”按钮使用的缺省位置iv配置文件:指定用来存储硬件设备驱动程序信息的配置文件的位置这个值是只读的，只能通过使用命令行开关来修改许可服务器提供网络管理员的网络许可管理器程序的当前有效的客户许可服务器列表这个值存储在环境变量中如果未定义，将显示“无”这个值是只读的，不能在“选项”对话框中修改只在每个任务开始时读取的值如果改变了该值，必须关闭并重新打开才能显示该值。
⑥ 文字编辑器、词典和字体文件名称指定一系列可选的设置i文字编辑器应用程序:指定用来编辑多行文字对象的文字编辑器程序主词典指定用于拼写检查的词典可以选择“美国英语”，“英国英语”的一或两个选项，或者是“法语”的一或两个选项自定义词典文件指定要使用的自定义词典（如果有的话）替换字体文件如果不能找到原始字体，并且在字体映射文件中也没有指定替换字体，那么就要指定要使用的字体文件的位置如果选择“浏览”，将显示“替换字体”对话框，可以从该对话框中选择一个可用的字体字体映射文件指定用于定义如何转换不能定位的字体的文件⑦ 打印文件、后台打印和前导部分名称指定与打印相关的设置传统打印脚本的打印文件名指定早期版本创建的打印脚本所用的临时打印文件的缺省名称缺省名称是图形名称加上扩展名图形使用的缺省名称是图形名称布局名称加上扩展名但是，有些打印设备的驱动程序使用其他的打印文件扩展名此选项只影响早期版本创建的打印脚本所用的缺省打印文件名后台打印程序:指定批处理打印所使用的应用程序名称可以输入可执行文件的名称以及需要使用的任何命令行参数例如，可以输入将打印文件成批递送到文件中并自动生成一个特定的打印文件请参见安装手册第六章配置打印机和绘图仪中的设置打印缓冲区。
前导部分为文件中的自定义前导区指定名称该前导区用来和一起自定义结果输出打印机支持文件路径指定打印机支持文件的搜索路径设置后台打印文件位置指定后台打印文件的路径将打印内容写到此位置打印机配置文件搜索路径指定打印机配置文件（文件）的路径打印机说明文件搜索路径指定带有扩展名的文件的路径，或打印机描述文件的路径打印样式表搜索路径指定带有扩展名的文件的路径，或打印样式表文件的路径（包括命名打印样式表和颜色依赖打印样式表）⑧ 应用程序搜索路径指定应用程序文件的路径您可以在此选项下输入多个地址（多个地址应该用分号隔开）如果不能找着关联的应用程序，将搜索指定的地址此选项中只能输入地址自动保存文件位置指定自动保存文件的路径是否自动保存文件由“打开和保存”选项卡中的“自动保存”选项控制数据源位置:指定数据库源文件的路径此设置所做的修改只有在关闭并重启之后才能起作用图形样板文件位置:指定启动向导使用的样板文件的路径日志文件:指定日志文件的路径是否创建日志文件由“打开和保存”选项卡中的“保持日志文件”选项控制临时图形文件位置指定用于存储临时文件的位置在磁盘上创建临时文件，并在退出程序后将其删除如果您打算从一个写保护的目录中运行（例如正在网络上工作或者打开光盘上的文件），应指定一个替换位置存储临时文件。
所指定的目录必须是可读写的临时外部参照文件位置指定外部参照文件的位置当您在“打开和保存”选项卡的“按需加载外部参照”列表中选择了“使用副本”时，外部参照的副本将放在这个位置纹理贴图搜索路径指定用于搜索渲染纹理贴图的目录显示选项显示选项的界面如上图所示，用户可以在这一选项中定制的显示方式该选项中的大多数子选项是以复选框的形式出现的，用户在进行配置时只需用鼠标单击每一子选项以确定选中或不选即可若选中某一子选项时，该选项前面的小方框内将出现“V”标志下面分别介绍各个子选项的作用：窗口元素：通过设置窗口元素下面的子选项可以定制绘图窗口① 图形窗口中显示滚动条：用来确定是否显示绘图窗口右侧和下侧的滚动条滚动条可以用来上下左右移动屏幕② 显示屏幕菜单：用来确定是否显示右侧的屏幕菜单③ 命令行窗口中显示的文字行数：确定屏幕下面命令行窗口中显示的文字行数缺省值为3，有效值为1-10设0置时直接用键盘输入数值④ 颜色：单击该项将弹出颜色选择对话框通过此对话框可设置绘图窗口各要素的颜色用户在设置颜色时，应先选择要改变颜色的要素，然后再选择相应的颜色用户在选择窗口要素时，可以在图形框重用鼠标点取该要素，也可以在文字框中选择。
⑤ 字体：单击该项将弹出如下命令行窗口字体对话框如图所示图2-7命令行窗口字体设置对话框用户可在该对话框中选择相应的字形、字体、字号对命令行文字进行设置.布局元素：用户可以在这里设置已有布局和新建布局的控制选项① 显示布局和模型选项卡：确定是否显示屏幕底部的布局和模型选项卡，通过此选项卡可以很方便的在布局空间和模型空间进行转换② 显示页边距：确定是否显示布局的边框如选择此项，布局的边框将以虚线显示，边框以外的图形对象将被剪切掉或在打印时不予打印③ 显示图纸背景：确定是否在布局中显示所选图纸的背景图纸背景的大小由打印纸的尺寸和打印比例尺决定④ 显示图纸阴影：确定是否在布局中图纸背景的周围显示阴影⑤ 新建布局时显示“页面设置”对话框：确定当创建一个新布局时是否显示“页面设置“对话框用户可以通过该对话框设置图纸尺寸和打印参数⑥ 在新布局中创建视口：确定当创建一个新布局时是否创建视口⑶其余选项略()打开和保护控制在中打开和保存文件的相关选项文件保存控制在中保存文件的相关设置① 另存为显示用和保存文件时使用的有效文件格式为此选项选择的文件格式是用或保存所有图形时的缺省格式将文件存为任意格式将对性能造成影响。
将“另存为”选项设置为“图形”格式可优化保存时的性能② 保存缩微预览图像指定图形的图像是否可以显示在“选择文件”对话框的“预览”区域中③ 增量保存百分比:设置图形文件中潜在浪费空间的百分比当到达指定的百分比时，执行一次全部保存代替增量保存全部保存将消除浪费的空间如果将“增量保存百分比”设置为0，则每次都执行全部保存增量保存会增加。
