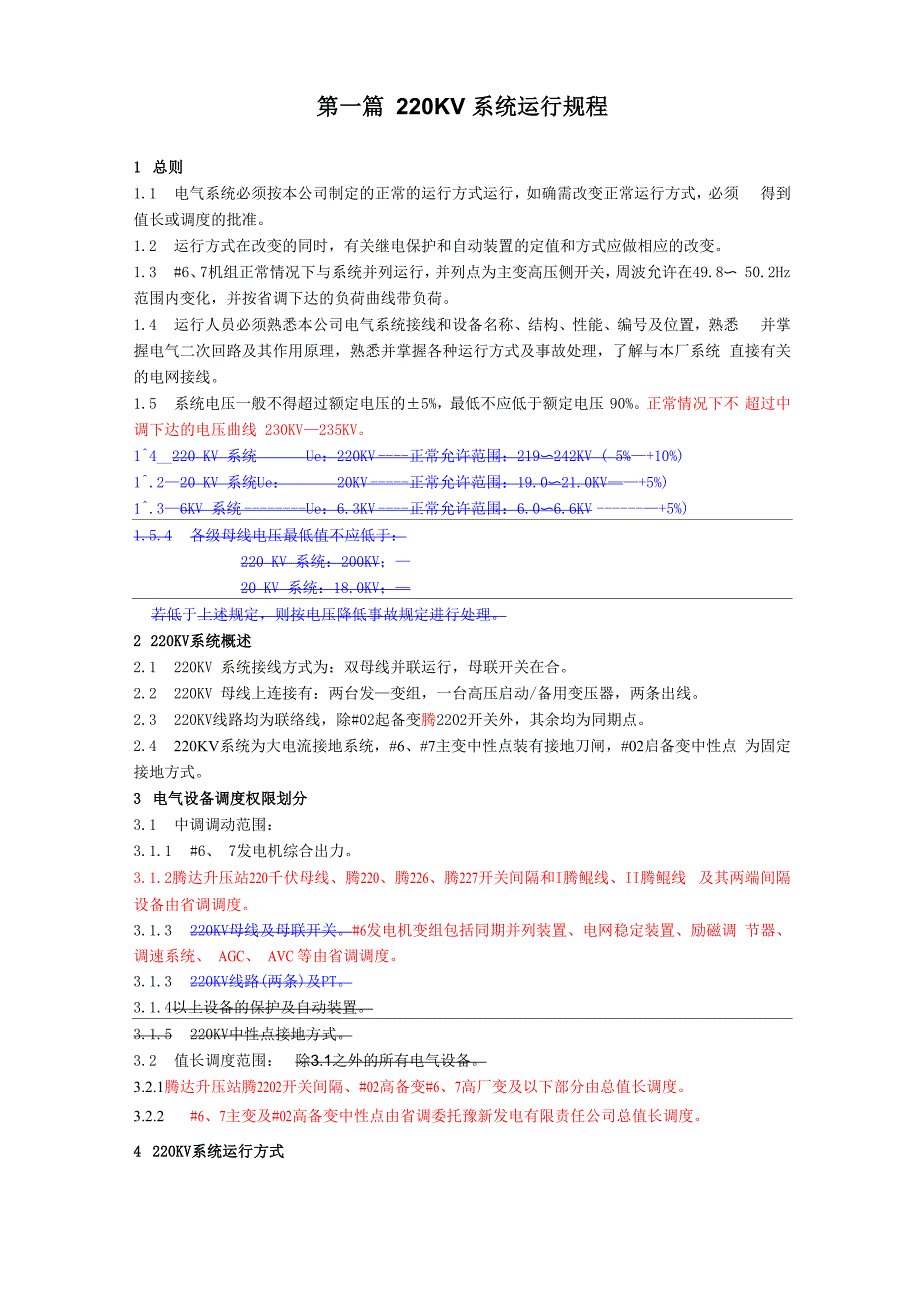

第一篇 220KV 系统运行规程1 总则1.1 电气系统必须按本公司制定的正常的运行方式运行，如确需改变正常运行方式，必须 得到值长或调度的批准1.2 运行方式在改变的同时，有关继电保护和自动装置的定值和方式应做相应的改变1.3 #6、7机组正常情况下与系统并列运行，并列点为主变高压侧开关，周波允许在49.8〜 50.2Hz 范围内变化，并按省调下达的负荷曲线带负荷1.4 运行人员必须熟悉本公司电气系统接线和设备名称、结构、性能、编号及位置，熟悉 并掌握电气二次回路及其作用原理，熟悉并掌握各种运行方式及事故处理，了解与本厂系统 直接有关的电网接线1.5 系统电压一般不得超过额定电压的±5%，最低不应低于额定电压 90%正常情况下不 超过中调下达的电压曲线 230KV—235KV1^4__220 KV 系统 Ue： 220KV 正常允许范围：219〜242KV ( 5%—+10%)1^.2—20 KV 系统Ue： 20KV 正常允许范围：19.0〜21.0KV——+5%)1^.3—6KV 系统 Ue： 6.3KV 正常允许范围：6.0〜6.6KV —+5%)1.5.4 各级母线电压最低值不应低于：220 KV 系统：200KV；—20 KV 系统：18.0KV；—若低于上述规定，则按电压降低事故规定进行处理。
2 220KV系统概述2.1 220KV 系统接线方式为：双母线并联运行，母联开关在合2.2 220KV 母线上连接有：两台发—变组，一台高压启动/备用变压器，两条出线2.3 220KV线路均为联络线，除#02起备变腾2202开关外，其余均为同期点2.4 220KV系统为大电流接地系统，#6、#7主变中性点装有接地刀闸，#02启备变中性点 为固定接地方式3 电气设备调度权限划分3.1 中调调动范围：3.1.1 #6、 7发电机综合出力3.1.2腾达升压站220千伏母线、腾220、腾226、腾227开关间隔和I腾鲲线、II腾鲲线 及其两端间隔设备由省调调度3.1.3 220KV母线及母联开关6发电机变组包括同期并列装置、电网稳定装置、励磁调 节器、调速系统、 AGC、 AVC 等由省调调度3.1.3 220KV线路(两条)及PT3.1.4以上设备的保护及自动装置3.1.5 220KV中性点接地方式3.2 值长调度范围： 除3.1之外的所有电气设备3.2.1腾达升压站腾2202开关间隔、#02高备变#6、7高厂变及以下部分由总值长调度3.2.2 #6、7主变及#02高备变中性点由省调委托豫新发电有限责任公司总值长调度。
4 220KV系统运行方式4.1 母线正常运行方式4.1.1 东母、西母经母联开关联络运行，母联开关在合闸运行状态4.1.2东母运行设备：I腾鲲1、腾226、腾2202；4.1.3西母运行设备：II腾鲲1、腾2274.1.4在过渡时期接线方式按中调所下命令执行4.2 允许出现的运行方式4.2.1 母线上任一元件不同于正常方式的结线4.2.2 母线上任一元件停电检修4.2.3 母联开关腾 220 停电检修4.2.4 任一母线停电检修4.3 #6、 #7发—变组应分别运行在两条母线上，如果只有一台发—变组运行，则#02启备 变应与发—变组分别运行在两条母线上4.4 母联开关的交换功率应尽可能小，最大不得超过其额定值5 变压器中性点运行方式5.1 #02 起备变中性点固定接地5.2 #6、#7主变中性点接地刀闸的投入和退出按中调命令执行5.2 正常运行方式下，#6主变中性点刀闸在断，#7主变中性点刀闸在合，#02启备变中地在合每条母线上最多只能有一个变压器中性点接地（在过渡时期中性点接地方式按中调 令执行）5.3 断合主变高压侧开关时，应先合上该主变中性点接地刀闸5.4 并列运行的主变压器倒换中性点接地刀闸时，应先合上待投中性点接地刀闸，后拉开 待退中性点接地刀闸。
主变零序和主变间隙零序保护要作相应的切换6 220KV 电气倒闸操作原则6.1 一般规定原则6.1.1 倒闸操作应根据调度和值长的命令执行，使用与现场实际相符、合格的操作票且须 两人进行，一人操作，一人监护6.1.2 倒闸操作前，工作票须已终结，安措已全部拆除，一、二次回路正常,具备投运条件6.1.3 执行操作票和单项操作，均应使用电脑钥匙进行操作，不论操作与否，均应回传， 并核对系统接线方式无误6.1.4为了防止误操作，220KV系统装有ZP-2000型微机防误闭锁系统装置，操作严格按 照有关规定执行，不允许在防误闭锁装置正常时解除闭锁（事故处理除外），如防误装置有 问题，需要解锁，必须经运行副总批准6.1.5拉刀闸或小车开关前，必须检查开关（或接触器）在分闸状态6.1.6线路停电时，应按照开关一线路侧刀闸一母线侧刀闸顺序进行操作，送电时与上述 顺序相反6.1.7 变压器停电时，应先拉低压侧开关，后拉高压侧开关，送电时上述顺序相反，不允 许用刀闸向变压器充电6.1.8 220KV倒母线操作时，应查母联开关在合闸位置，要断开母联开关操作电源开关 且母差保护要作相应改变，然后进行倒闸操作。
6.1.9 220kV任一母线停电检修，必须将该母线下的所有刀闸的动力电源切断6.1.10 如发现带负荷或带地线误合刀闸后，无论情况如何，不许立即拉开刀闸必须先断 开开关后，方可拉开刀闸6.1.11 拉刀闸时，如在刀闸触头间未熄弧前发现带负荷误拉刀闸，应立即合上；如果误拉 的刀闸已经熄弧，不得再重新合上6.1.12 用母联开关对母线充电时，应投入专用母联开关充电保护，充电正常后退出6.1.13 发变组用主开关与系统并列，应使用自动准同期方式，同期条件满足后投入并列， 不．得．使．用．手．动．方．式．并．列．．6.1.14 继电保护压板的投入与切除：设备（或线路）投入备用或主开关合闸送电前，有关 保护应检查投入；设备（或线路）退出后，保护压板是否退出应根据《继保和自动装置运行 规程》有关规定或通知执行，无明确规定退出时，一般不退出6.1.16 操作中如发生疑问，应立即停止操作，并将问题汇报给发令人或电气负责人，待把 情况弄清楚后，再继续操作6.2 刀闸操作范围6.2.1 拉、合无故障的电压互感器和避雷器6.2.2 拉、合母线和直接连在母线上设备的电容电流6.2.3 在系统无接地故障的情况下，拉、合变压器的中性点接地刀闸。
6.2.4 开关在合闸状态，拉、合与开关并联的旁路刀闸但在操作期间应断开开关的操作 电源，以防开关突然跳闸6.2.5 拉、合励磁电流不超过 2A 的空载变压器和电容电流不超过 5A 的空载线路6.2.6 用屋外三联刀闸拉、合 10kV 以下且电流在 15A 以下的负荷6.2.7 拉合电压在 10kV 及以下，电流在 70A 以下的环路电流6.3 倒闸操作原则6.3.1 220KV 线路开关停电，布置安措操作原则：6.3.1.1 接值长令6.3.1.2 模拟操作6.3.1.3 查负荷到 0 或最小6.3.1.4 退线路重合闸和失灵启动压板6.3.1.5 断线路主开关6.3.1.6联系保护人员更改线路双回线保护定值为单回线保护定值6.3.1.6 检查开关已断开6.3.1.7 断开开关交流储能电源开关6.3.1.8 拉开线路侧刀闸6.3.1.9 查线路侧刀闸已拉开6.3.1.10 拉开母线侧刀闸6.3.1.11 查母线侧刀闸已拉开6.3.1.12 核对网络监控机操作画面上刀闸位置指示正确6.3.1.13 复位母线保护刀闸位置指示并检查正确6.3.1.14 验明开关线路侧无电压，合上开关靠线路侧地刀闸。
6.3.1.15 验明开关母线侧无电压，合上开关靠母线侧地刀闸6.3.1.16 验明线路无电压，合上线路侧刀闸靠出线侧地刀闸6.3.1.17 断开操作信号电源开关6.3.2 线路拆除安措，恢复送电操作原则6.3.2.1 查有关工作票已终结，符合送电条件6.3.2.2 查一二次系统接线良好，保护己按照规定投入6.3.2.3 合上开关操作信号电源开关6.3.2.4 拉开开关靠母线侧母地刀闸6.3.2.5 拉开开关靠线路侧地刀闸6.3.2.6 拉开线路侧刀闸靠出线侧地刀闸6.3.2.7 查所布置安措及临时安措均己拆除6.3.2.8 查开关在断、交流储能电源开关在断6.3.2.9 合上母线侧刀闸6.3.2.10 查母线侧刀闸己合好6.3.2.11 合上线路侧刀闸6.3.2.12 查线路侧刀闸己合好6.3.2.13 核对网控机操作画面上刀闸位置指示正确6.3.2.14 送上电源开关 F16.3.2.15 投线路开关同期装置6.3.2.16 合上线路开关6.3.2.17 退出同期装置6.3.2.18 投入重合闸和失灵启动保护6.3.2.19 联系保护人员更改线路单回线改双回线保护定值6.3.3 220KV 双母线运行倒为单母线运行操作原则：6.3.3.1 母线保护投“非选择”方式6.3.3.2 取下母联开关操作电源开关 1DK、2DK。
6.3.3.3 查母联开关在合闸位置6.3.3.4 依次合上待停母线上电源、负荷运行元件的另一母线侧刀闸6.3.3.5 查刀闸已合好6.3.3.6 查网控机操作画面上刀闸位置指示正确6.3.3.7依次拉开待停电母线上运行元件的该母线侧刀闸（PT刀闸除外）6.3.3.8 查以上刀闸已拉开6.3.3.9 查网控机操作画面上刀闸位置指示正确6.3.3.10 220KV 母线保护压板作相应改变6.3.3.11 送上母联开关操作电源开关 1DK、2DK6.3.3.12 查母联开关无电流，断母联开关6.3.3.13 将母联开关解除备用6.3.3.14将停电母线PT解除备用6.3.3.15 根据需要布置安措6.3.4 220KV 单母运行倒双母运行操作原则：6.3.4.1 检查工作票全部终结，母线设备具备恢复条件6.3.4.2 拆除安措6.3.4.3停电母线PT恢复备用6.3.4.4 母联开关恢复备用6.3.4.5 投母联开关有关充电保护压板6.3.4.6 合母联开关，检查充电正常6.3.4.7 退充电保护6.3.4.8 取下母联开关电源开关 1DK、2DK6.3.4.9 依次合上固定在该母线上电源、负荷元件刀闸。
6.3.4.10 查以上刀闸合好，位置指示正确6.3.4.11 依次拉开（9）项中电源、负荷元件另一侧刀闸6.3.4.12 查以上刀闸拉开，位置指示正确6.3.4.13 该母线保护作相应改变6.3.4.14 送上母联操作电源开关 1DK、2DK6.3.4.15 母差保护改选择性6.3.4.16 查母差电流〈50mA6.3.5 双母线联络运行时一条母线 PT 停电的操作原则：6.3.5.1 检查母联及两侧刀闸在合闸位置，并取下其两组控制电源开关 1DK、2DK6.3.5.2查I母、II母PT切换电源指示灯亮6.3.5.3合上两条母线PT二次侧联络小开关BK1,检查切换继电器励磁手动并列）6.3.5.4 当远方并列时，发 NCS 允许并列指令6.3.5.5 断开拟停电 PT 的二次侧小开关 2ZK、 。
