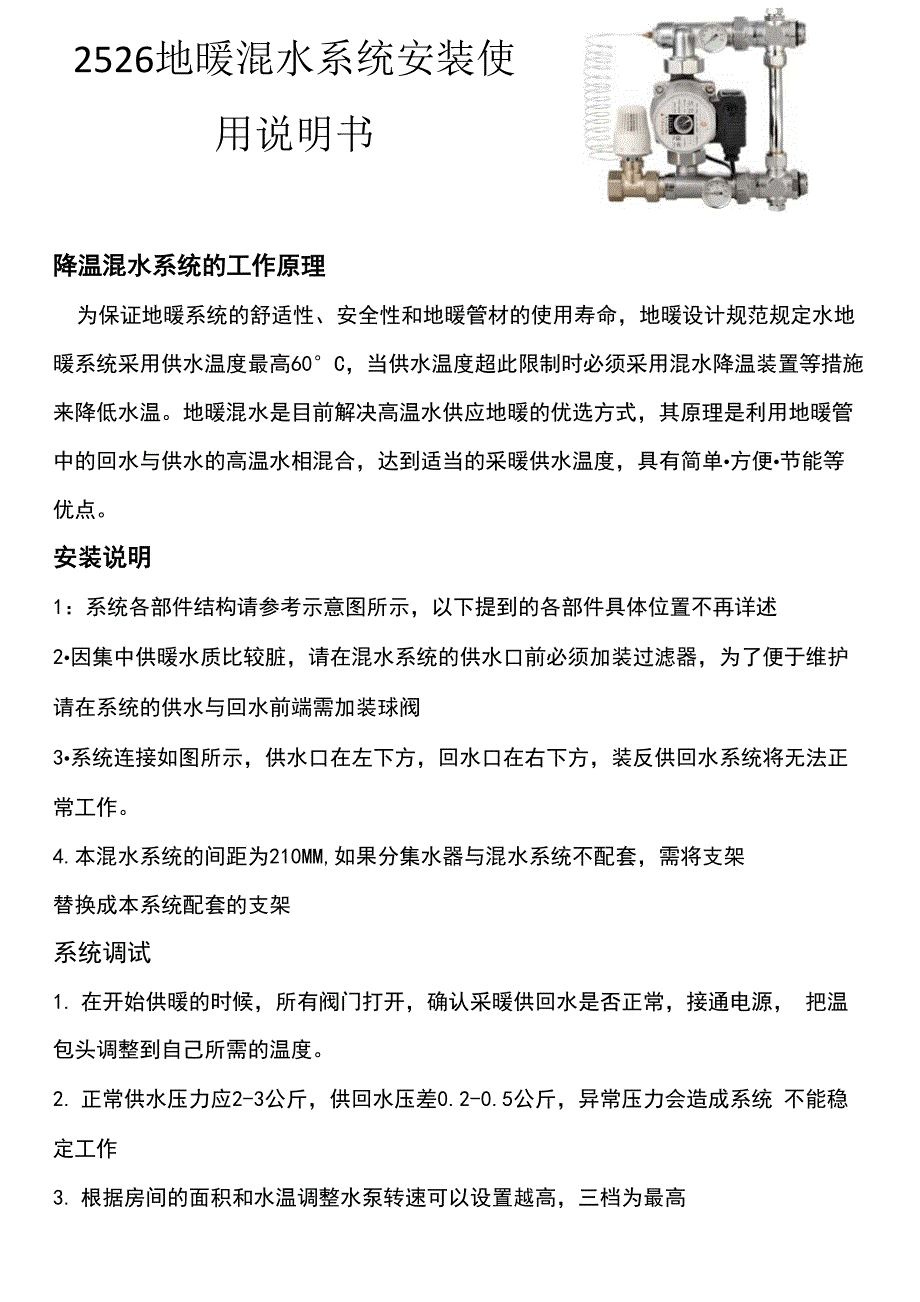

2526地暖混水系统安装使用说明书降温混水系统的工作原理为保证地暖系统的舒适性、安全性和地暖管材的使用寿命，地暖设计规范规定水地 暖系统采用供水温度最高60°C，当供水温度超此限制时必须采用混水降温装置等措施 来降低水温地暖混水是目前解决高温水供应地暖的优选方式，其原理是利用地暖管 中的回水与供水的高温水相混合，达到适当的采暖供水温度，具有简单•方便•节能等 优点安装说明1：系统各部件结构请参考示意图所示，以下提到的各部件具体位置不再详述2•因集中供暖水质比较脏，请在混水系统的供水口前必须加装过滤器，为了便于维护 请在系统的供水与回水前端需加装球阀3•系统连接如图所示，供水口在左下方，回水口在右下方，装反供回水系统将无法正 常工作4.本混水系统的间距为210MM,如果分集水器与混水系统不配套，需将支架替换成本系统配套的支架系统调试1. 在开始供暖的时候，所有阀门打开，确认采暖供回水是否正常，接通电源， 把温包头调整到自己所需的温度2. 正常供水压力应2-3公斤，供回水压差0.2-0.5公斤，异常压力会造成系统 不能稳定工作3. 根据房间的面积和水温调整水泵转速可以设置越高，三档为最高地暖混水装置简易故障处理方法:故障现象判断及处理1水泵不转水泵不转，断水断电后打开排气螺丝，用一字螺丝刀小 心的活动水泵转子，消除卡涩现象。
如水泵壳体不热， 请用验电笔或万用表测量水泵是否得电，判断水泵故障 进行更换2水泵运行 啸叫水泵啸叫一般是缺水干转造成，检查供水是否正常，通 过水泵排气螺栓排气3混水温度 偏低混水温度低于设定值并且无法提起来，检查进水温度是 否高于设定混水温度；进水过滤器是否堵塞；进回水阀 门是否全开4温度显示 异常检查远传温控阀传感器是否断裂脱落；5房间温度 偏咼适当降低水温，可以配合调整泵速旋钮降低水泵转速到 合适档位6停暖后循 环泵不能自动 停止请检查温控器设置停泵温度是否过低，改变设定值，一 般建议在35°C左右确认停止供暖后请断开供电7混水温度 偏咼检查电热驱动器锁紧环是否旋紧进回水压差是否过 大远处温包温度表水泵0供水系统保养1：定期清理过滤器：特别是集中供热用户，如果发现水温无法升高，首先检查过滤 器根据水质情况每月或者更短清理一次2：停止供暖后务必断开控制器电源，防止夏季高温无水於启动损坏水泵3：每年首次供暖前，先拧开屏蔽泵顶部白色排气螺钉，用一字螺丝刀活动转子，消 除卡涩4系统供暖停止后要断掉电源供电5：夏季拧松电热驱动器锁紧环，有利于延长使用寿命特别提醒因为任何水暖系统都有漏水的可能性存在，系统在保养和调试的时候，也要有水泄漏; 提醒务必将系统装在不怕水、有地漏、检修方便的位置，否则可能造成您的财产损失。
