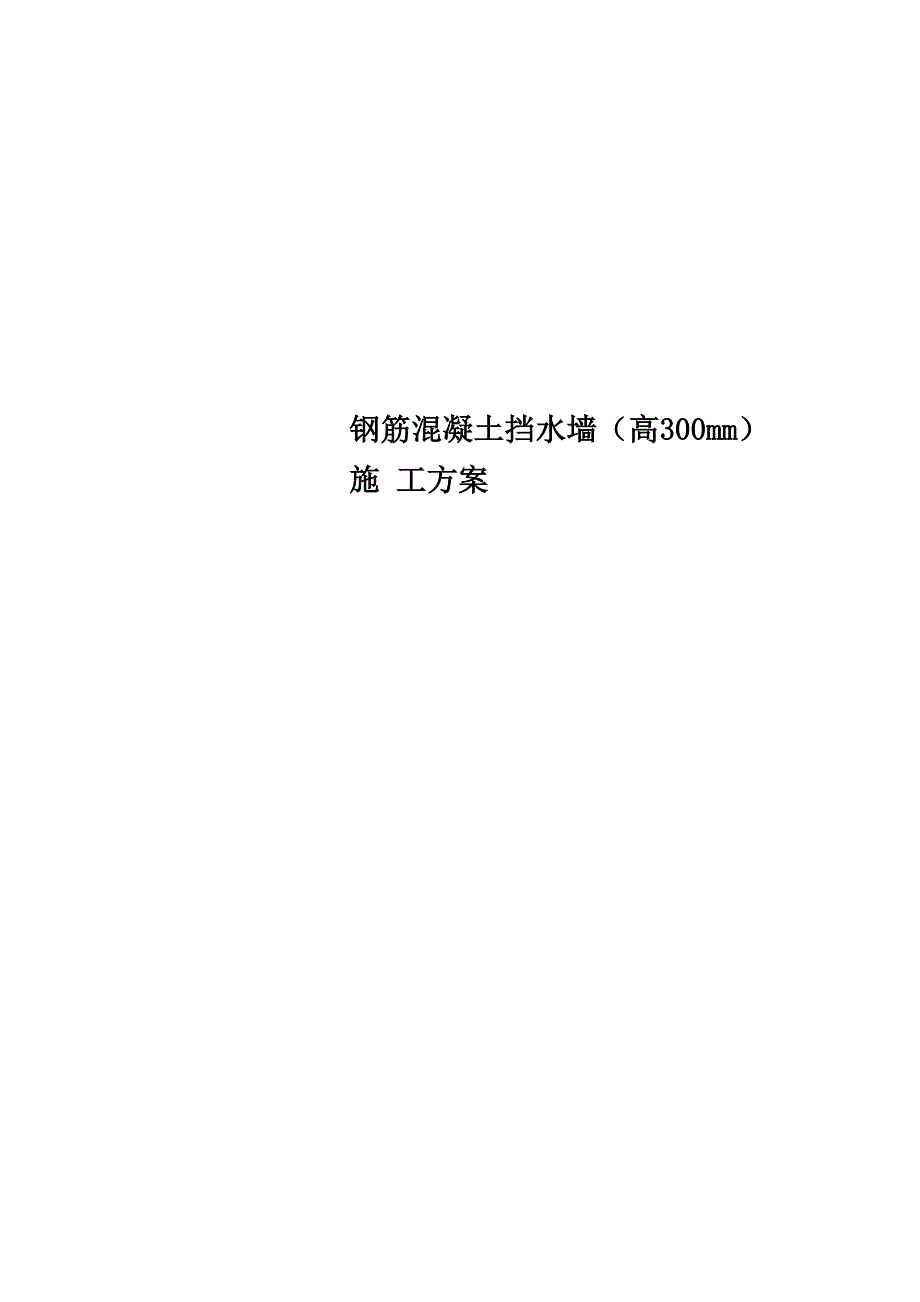

钢筋混凝土挡水墙（高300mm）施 工方案钢筋混凝土挡墙施工方案13]一、工程概况1、本段钢筋混凝土挡墙为中厚板动力分厂给水二作业区，由于目前水泥围挡已老化损坏，无法进行遮挡尘土和杂物进入水池，为了保护 池内水质需从新浇筑钢筋混凝土围墙，浇筑20cm厚C30钢筋混凝土挡 墙，墙高30cm，内加8mm钢筋，总长600米二、主要工艺及施工方法1.工艺标准⑴、挡墙混凝土强度等级采用C30，本工程砼全部采用商品泵送砼， 其砼的强度要满足设计要求钢筋采用HRB400O⑵、挡墙的外观要求其非应力裂缝不得大于0.2mm，各部分的结构 尺寸不得小于设计值，植筋埋深不小于5cm3) 、挡墙的钢筋保护层厚度要满足设计图纸要求4) 、混凝土灌注完毕后，应按有关规定进行养护墙背回填应该 在挡墙砼的强度达到设计强度的75%才能够进行填筑5) 、挡墙混凝土浇注应均质密实、平整，无蜂窝麻面，不漏筋、 无缺损、不露筋骨，强度符合设计要求2. 施工方法⑴、由项目部测量人员放线，确定挡墙准确位置及标高，然后进行 钢筋的植筋工作2) 、测量放线确定尺寸后，进行钢筋植筋、绑扎、立模，同时预 埋墙身钢筋和墙肋钢筋钢筋的绑扎要注意钢筋的保护层的厚度，垫块采用和基础同强度的砼垫块，以保证砼的质量。
3) 、浇筑基础砼，在基础砼施工完成后及时对墙身处的砼凿毛， 保证浇筑挡墙的墙身时新浇砼与已浇砼的连接待基础砼达到设计强度 的80%后方可进行墙身施工首先绑扎墙身钢筋和墙肋钢筋，钢筋安装 完成经监理检查合格后，开始关模施工中特别注意模板的垂直度、平 整度及稳定性4) 、施工挡墙墙身时其支架要一同搭建，而墙身的斜支撑不得与 支架进行连接，避免在施工中因支架的移动引起模板不稳定⑸、砼的浇筑主要采用泵车进行输送，砼搅拌运输车运送在浇筑 中采用插入式振捣棒进行振捣，不得过振及漏振⑹、砼养护主要是保证砼表面的湿润，防止砼水化反应的各种影响3. 钢筋加工⑴、钢筋的表面应洁净，使用前应将表面油渍、漆皮、鳞锈等清除 干净⑵、钢筋应平直、无局部弯折、成盘的钢筋和弯曲的钢筋均应调直⑶、钢筋的弯制和末端的弯钩应符合规范和设计要求用H级钢筋制作箍筋其末端应做弯钩，弯钩的弯曲直径应大于主筋 的直径、且不小于箍筋直径的2.5倍，弯钩的平直部分不宜小于箍筋直 径的5倍钢筋焊接采用单面电弧焊，单面电弧焊焊缝的长度不小于10倍钢 筋直径受力钢筋焊接应设在内力较小处，并错开布置焊接接头在接 头长度区段内，同一根钢筋不得有两个接头。
配置在接头长度区段内的受力钢筋其接头的截面积应小于总截面积的0.5倍（受拉区），受压区 不限制电焊接头到钢筋弯曲处的距离不小于10倍钢筋直径钢筋绑 扎时钢筋的交叉点应用扎丝绑扎结实，亦可用点焊焊牢绑扎采用满绑在钢筋混凝土与模板间设置垫块，垫块与钢筋扎紧，垫块应采用细 石混凝土制作，保证垫块的强度与砼结构的强度相同垫块的安装应该 保证钢筋的保护层厚度符合设计要求，同时要保证4个/m2在砼施工 过程中要不时检查垫块的位置是否准确钢筋绑扎的过程中有高空作业要采取相应的措施，高空作业人员要 系安全绳4. 模板加工⑴、模板的安装应与钢筋绑扎配合进行，先绑扎钢筋再立模板，模 板的安装不得影响钢筋的检查，检查合格后才能够继续安装模板，模板 不应与脚手架相联，避免引起模板变形和浇注过程中模板的不稳定⑵、安装侧模时应防止移位和凸出，基础侧模可在模板外设立支撑 固定，墙身的侧模可设拉杆固定，对于小型结构可用金属线代替拉杆⑶、模板安装完毕后，应对其平面位置、顶部标高、节点联结、纵 横向稳定性进行检查其允许偏差必须符合规范要求（允许偏差如下 表）在施工过程中发现模板有移位和变形应及时纠正⑷、模板在安装过程中必须设置防倾覆设施。
5. 支架搭设⑴、支架宜采用标准化、系列化、通用化的构件拼装，支架的接头 尽量减少，相邻立柱的应尽量设在不同的水平面上⑵、模板支架的拆除应遵循先支后拆、后支先拆的原则严禁抛扔⑶、模板支架拆除后，应维修整理、分类存放6. 混凝土的浇筑⑴、混凝土浇筑前，应对支架、模板、钢筋和预埋件进行检查并作好记录⑵、混凝土自高处直接倾卸时，其自由高度不宜超过2米，以不发生离析为准⑶、当倾落高度超过2米时时，应通过串筒或溜槽等设施下落，当倾落高度超过10米时，应设减速装置⑷、串筒出料口下混凝土堆积高度不宜超过1米⑸、混凝土按一定厚度、顺序、方向分层（50cm）浇筑⑹、混凝土捣固使用插入式振动器时，移动间距不应超过振动器作用半径的1.5倍， 与侧模保持50〜100mm的距离，插入下层混凝土 50〜100mm每一处振 动完毕后，应边振动边徐徐提出，对每一振动部分必须振动到该部分混 凝土密实为止，密实的标志是混凝土停止下沉，不再冒出气泡、表面呈 现平坦、泛浆应避免振动棒碰撞模板、钢筋及其他预埋件平板振动 器移位间距应以振动器能覆盖已振动部分100mm为宜⑺、砼浇筑的过程中不得随意向砼运输车中加水，来调整砼的坍落 度及流动性。
三、施工质量控制1. 施工测量施工前，作好现场的测量放样工作，根据设计图纸用RTK大地测绘仪和水准仪测放出挡土墙的正确位置及高程并及时与现场领工员及作 业队负责人进行测量技术交底做到每个工序施工完毕后进行一次控制 测量2. 施工工艺方法控制每个工序施工前由现场领工员进行自检后报请质检工程师及监理 到现场进行检查，合格后进行下一步施工严格按制定的工程质量标准 和操作工艺组织施工重点是控制挡墙的砼质量、观感质量，施工中对 砼的振捣要严加控制，保证砼的质量墙后填应在墙身砼强度达到设计 强度的75%时方可进行3. 施工质量现场监控对挡墙的钢筋主要是严格检查钢筋的类型、数量及间距，主要几何 尺寸、保护层的厚度；模板主要是在施工中控制模板的表面平整度、垂 直度，模板稳定性；砼的现场控制主要是砼的浇筑中的振捣，保证砼的 密实，对有质量问题混凝土给予坚决退回，不能用于现场施工四、安全保证措施1. 施工现场的布置复合防火、防爆、防洪、防雷电等安全规定的 要求2. 现场道路平整、坚实、保持畅通，危险地点悬挂按照《安全色》 和《安全标志》规定的标牌，夜间行人经过的坑设红灯警示，施工现场 设置大幅安全宣传标语。
3. 施工现场的临时用电符合安全规定配电箱能防火、防雨、箱 内不得存入杂物并设门加锁，专人管理检修电气设备时停电作业，电源箱或开关握柄挂“有人操作，严禁合闸"的警示牌或设专人看管，带 电作业时经有关部门批准4. 施工前，了解周围环境和地下管线情况，熟悉穿越施工范围内 的电力、电信通讯、给排水管埋设深度和架空高压电线走向及其架设高 度，并采取防火措施，做到不明情况、不盲目施工以免造成重大事故5. 各种机械操作人员和车辆驾驶员，必须取得操作合格证，不准 操作与证不相符的机械，不准将机械设备交给无本机操作证的人员操 作，对机械操作人员建立档案，专人管理6. 驾驶室或操作室保持整洁，严禁存放易燃、易爆物品严禁酒 后操作机械，严禁机械带病运转或超负荷运转7. 机械设备在施工现场停放时，选择安全的停放地点，夜间有专 人看管8. 用手柄起动的机械注意手柄倒转伤人9. 严禁对运转中的机械设备进行维修、保养、调整等作业10. 机械设备停放时放置在安全地段11.行车危险地段，设置警告牌和车挡12.挖运设备的刹车制动部分灵活可靠，灯光、信号及灭火器配备13.齐全大风及大雨后，及时对脚手架进行认真检查，若发现有立杆沉陷、悬空、接头松动、架子歪斜等，立即采取加固、补救或其它处理措施。
14.进行施工现场，人人戴安全帽，严禁重叠施工中厚板水二作业区炼钢泵站混凝土挡施工方案唐钢金恒发展总公司2017年7月16日。
