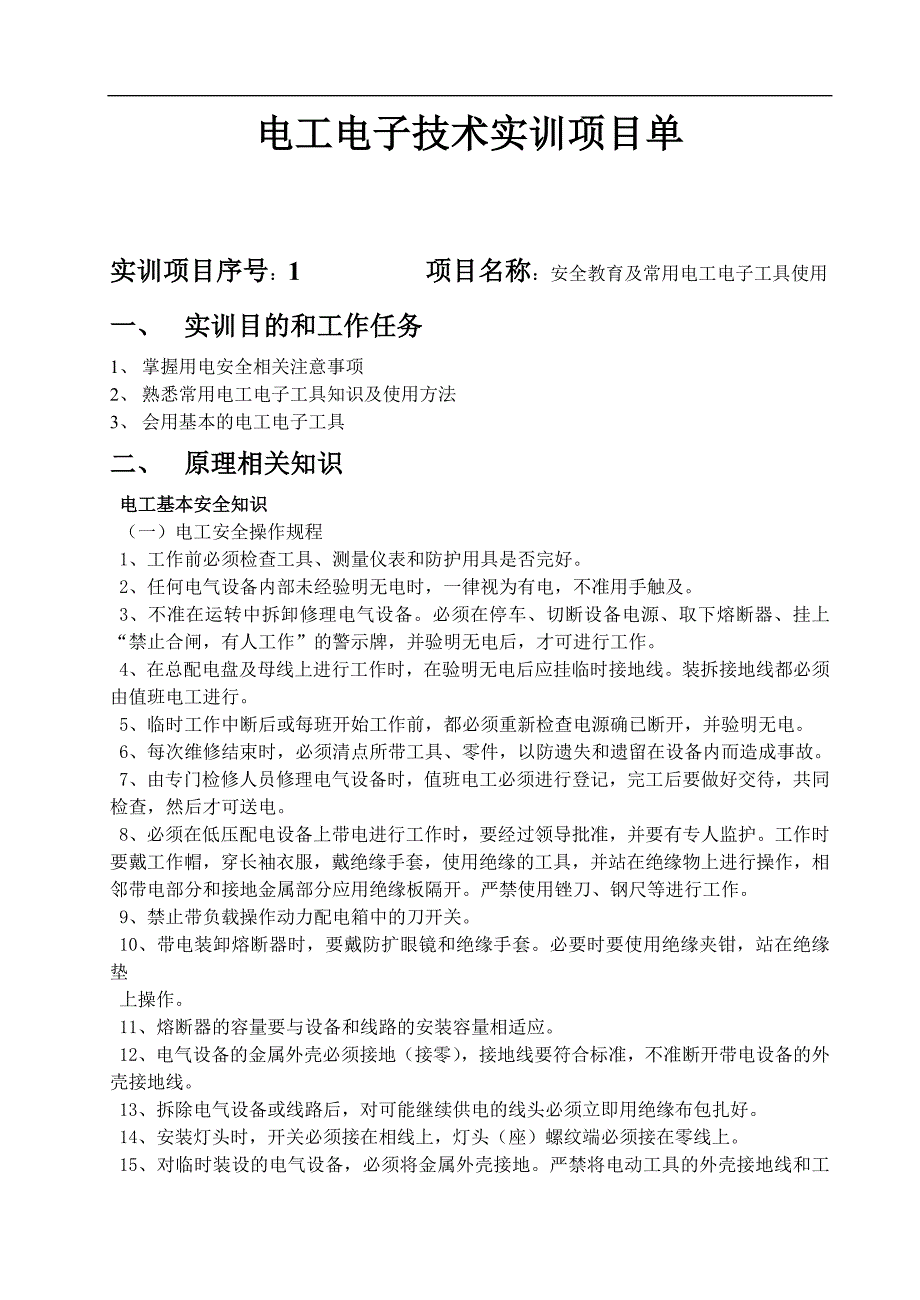

电工电子技术实训项目单电工电子技术实训项目单实训项目序号实训项目序号：1 项目名称项目名称：安全教育及常用电工电子工具使用一、一、实训目的和工作任务实训目的和工作任务1、 掌握用电安全相关注意事项 2、 熟悉常用电工电子工具知识及使用方法 3、 会用基本的电工电子工具二、二、原理相关知识原理相关知识电工基本安全知识电工基本安全知识 （一）电工安全操作规程 1、工作前必须检查工具、测量仪表和防护用具是否完好 2、任何电气设备内部未经验明无电时，一律视为有电，不准用手触及 3、不准在运转中拆卸修理电气设备必须在停车、切断设备电源、取下熔断器、挂上 “禁止合闸，有人工作”的警示牌，并验明无电后，才可进行工作 4、在总配电盘及母线上进行工作时，在验明无电后应挂临时接地线装拆接地线都必 须由值班电工进行 5、临时工作中断后或每班开始工作前，都必须重新检查电源确已断开，并验明无电 6、每次维修结束时，必须清点所带工具、零件，以防遗失和遗留在设备内而造成事故7、由专门检修人员修理电气设备时，值班电工必须进行登记，完工后要做好交待，共 同检查，然后才可送电 8、必须在低压配电设备上带电进行工作时，要经过领导批准，并要有专人监护。
工作 时要戴工作帽，穿长袖衣服，戴绝缘手套，使用绝缘的工具，并站在绝缘物上进行操作， 相邻带电部分和接地金属部分应用绝缘板隔开严禁使用锉刀、钢尺等进行工作 9、禁止带负载操作动力配电箱中的刀开关 10、带电装卸熔断器时，要戴防扩眼镜和绝缘手套必要时要使用绝缘夹钳，站在绝缘 垫 上操作 11、熔断器的容量要与设备和线路的安装容量相适应 12、电气设备的金属外壳必须接地（接零） ，接地线要符合标准，不准断开带电设备的 外壳接地线 13、拆除电气设备或线路后，对可能继续供电的线头必须立即用绝缘布包扎好 14、安装灯头时，开关必须接在相线上，灯头（座）螺纹端必须接在零线上15、对临时装设的电气设备，必须将金属外壳接地严禁将电动工具的外壳接地线和工 作零线拧在一起插人插座必须使用两线带地或三线带地插座，或者将外壳接地线单独 接到接地干线上，以防接触不良时引起外壳带电用橡胶软电缆接移动设备时，专供保 护接零的芯线中不许有工作电流通过 16、动力配电盘、配电箱、开关、变压器等各种电气设备附近，不准堆放各种易燃、易 爆、潮湿和其他影响操作的物件 17、使用梯子时，梯子与地面之间的角度以 600 左右为宜 b 在水泥地面上使用梯子时， 要有防滑措施。
对没有搭钩的梯子，在工作中要有人扶持使用人字梯时拉绳必须牢固 ． 18、使用喷灯时，油量不得超过容器容积的 3/4，打气要适当，不得使用漏油、漏气的 喷灯不准在易爆易燃物品附近点燃喷灯 19、使用 I 类电动工具时，要戴绝缘手套，并站在绝缘垫上工作最好加设漏电保护断 路器或安全隔离变压器 20、电气设备发生火灾时，要立刻切断电源，并使用 1211 灭火器或二氧化碳灭火器灭 火，严禁用水或泡沫灭火器灭火二）触电及预防 1．电流对人体的伤害 外部的电流经过人体，造成人体器官组织损伤，甚至死亡，称为触电它有两种类 型，即电击和电伤 在触电事故中，电击和电伤常会同时发生触电的伤害程度与通过人体电流的大小、 流过的途径、持续的时间、电流的种类、交流电的频率及人体的健康状况等因素有关， 其中以通过人体电流的大小对触电者的伤害程度起决定性作用 人体对触电电流的反应，见下表 电流对人体的影响交流电（50Hz）直流电电流/mA通电时间人体反应人体反应0~0.5连续无感觉无感觉0.5~5连续有麻刺、疼痛感、无痉挛无感觉5~10数分钟内痉挛、剧痛，但可摆脱电 源有针刺、压迫及灼热 感10~30数分钟内迅速麻痹，呼吸困难，不 能自由压痛、刺痛，灼热强 烈、有抽搐30~50数秒至数 分钟心跳不规则，昏迷，强烈 痉挛感觉强烈，有剧痛痉 挛50~100超过 3s心室颤动，呼吸麻痹，心 脏麻痹而停跳剧痛，强烈痉挛，呼 吸困难或麻痹2．安全电压 由于触电时对人体的危害性极大，为了保障人的生命安全，使触电者能够自行脱离电源， 因此各国都规定了安全操作电压。
安全电压是为了防止触电事故而采用的由特定电源的 电压系列其供电要求实行输出与输入电路的隔离，与其他电气系统的隔离 我国规定的安全电压： （1）42 伏（空载上限小于等于 50 伏）可供有触电危险的场所使用的手持式电动工具等 场合下使用 （2）36 伏（空载上限小于等于 43 伏） ，可在矿井、多导电粉尘等场所使用的行灯等场 合下使用 （3）24 伏、12 伏、6 伏（空载上限分别小于或等于 29 伏、15 伏、8 伏）三档可供某些 人体可能偶然触及的带电体的设备选用在大型锅炉内工作、金属容器内工作或者在发 器内工作，为了确保人身安全一定要使用 12 伏或 6 伏低压行灯当电气设备采用 24 伏 以上安全电压时，必须采取防止直接接触带电体的其电路必须与大地绝缘 3. 触电形式 (1) 单相触电人体的某一部位与单相电源或带电体接触引起触电 (2) 两相触电人体的两个部位，分别与两相电源或两相带电体同时接触，引起触电 (3) 跨步电压触电当高压电线因故损坏跌落在地或与高压杆塔接地端有较大漏电时，在 其周围某一半径范围内的地面，存在着较高的电位差，当人跨入这一范围内，前后脚地 面的电位差会将人击倒，引起触电。
4．防止触电的安全措施 （1）停电操作及安全措施 ① 关闭电源检修电气线路时，应先关闭低压开关，后关闭高压开关，对多回路的线 路要防止从低压侧向被检修设备反送电 ② 验电用电压等级相符的验电器，对检修设备的进出线两侧各相分别验电，确认无 电方可工作 ③、装接地线对已关闭电源输出端各相，以及被检修线路各相都要装设携带型临时地 线装拆接地线时，应戴绝缘手套，握住临时接地线的绝缘杆操作，人体不得碰触接地 线，并有人监护 装接地线，应先接接地端，后接导体端 拆接地线，应先拆导体端，后拆接地端三）触电抢救方法 1、使触电者迅速脱离电源 2、现场抢救 触电伤害不仅有突然性（短时内死亡） ，而且往往还有时效性（过一段时间死亡） 因此，触电者能否脱离危险、身体康复，很大程度上取决于现场抢救的及时和措施得当① 对神智清醒者，应迅速让其平躺在通风阴凉处，并尽快送医院观察治疗② 对已昏迷，但有心跳而呼吸停止者，应采用“口对口人工呼吸法”抢救 ③ 对已昏迷，但有呼吸而心跳停止者，应采用 “胸外心脏挤压法”抢救 ④ 对心跳、呼吸都已停止的触电者，甚至瞳孔放大者，切不可认为已经死亡而放弃抢 救，此时触电者处于“假死”状态，更应迅速采取措施进行“口对口人工呼吸法”和 “胸外心脏挤压法”施救。
⑤ 在对触电者现场抢救的同时，应尽快将伤者送医院，以便进一步治疗必须指出：人脑缺氧 10min 左右，大脑将死亡，因此在送医院途中一刻也不能停止 抢救，直至交到医生手中四）电气火灾及电气灭火知识 1、电气火灾的产生原因， ① 短路 ② 过负荷 ③ 接触电阻过大 ④ 电气设备产生的火花和电弧 ⑤ 熔断器选用不当 2、电气火灾灭火知识 ① 当发生电气火灾时，首先应尽快切断电源若电气开关本身着火，或已处在火中， 开关的绝缘有可能损坏，关闭时，应使用绝缘工具 ② 关闭电源的操作，应从低压开始首先关闭所有正在运行中的用电器（通过用电器 的停止按钮进行） ，然后关闭负荷开关；切断高压电源的操作应先断开断路器，后断开隔 离开关电工常用工具的使用电工常用工具的使用 正确使用和维护电工工具，既能提高工作效率和施工质量，又能减轻劳动强度、保 证操作安全和延长电工工具的使用寿命常用的电工工具包括通用工具、线路安装工具、 登高工具和设备装修工具等，这里只介绍通用工具通用工具是指一般专业电工都要应 用的常用工具装备电工所需的通用工具除以下分别介绍的外，尚有手锯、手锤和锉刀 等钳工操作的基本工具电工常用工具是指一般专业电工都要使用的工具。
1、验电器 验电器是用来测定物体是否带电的一种电工常用工具用电笔验电时、 ，带电体通过电笔、人体与大地之间形成一个电位差，产生电场，电 笔中的氖管在电场作用下就会发光使用低压验电器时，必须正确握持低压验电器，照图 1-1 所示方法使氖管小窗朝向 自己，手指或手掌顶住笔尾金属体 目前广泛使用电子（数字）试电笔电子试电笔使用方法同发光管式读数时最高 显示数为被测值图 1-1 低压验电器的握法a）钢笔式握法 b）螺丝刀式握法(1) 使用验电器的安全知识 ① 验电器在使用前应在确有电源处试测，证明验电器确实良好，方可使用 ② 使用时，应逐渐靠近被测物体，直至氖管发亮；只有氖管不亮时，才可与被测物体 直接接触 ③ 室外使用高压验电器，应在天气晴朗时进行，雨、雪天气不宜使用，以防发生危险2) 实习内容用低压测电器按下列要求进行测试 ① 区别相线与零线在交流电路中 ② 区别电压的高低 ③ 识别相线碰壳 ④ 识别相线接地 2.螺钉旋具 螺钉旋具又称旋凿或起子，它是一种紧固、拆卸螺钉的工具1）螺钉旋具的式样和规格 螺钉旋具的式样和规格很多，按头部形状可分为一字形 和十字形两种，如图 1-2 所示。
图 1—2 螺钉旋具a) 一字形螺钉旋具 b) 十字形螺钉旋具(2）使用螺钉旋具的安全知识 ① 电工不可使用金属杆直通柄顶穿心的螺钉旋具，否则便用时很易造成触电事故 ② 使用螺钉旋具紧固或拆卸带电的螺钉时，手不得触及螺钉旋具的金属杆，以免发生触电事故 ③ 为了避免螺钉旋具的金属杆触及皮肤，或触及邻近带电体，应在金属杆上穿套绝缘管3)使用方法： ① 大螺钉旋具的使用 大螺钉旋具一般拿来紧固较大的螺钉使用时，除大拇指、食 指和中指要夹住握柄外，手掌还要顶住柄的末端，螺钉旋具与螺钉在一条直线上这样 就可以防止旋转时滑脱，用法如图 1-3a 所示 ② 小螺钉旋具的使用 小螺钉旋具一般用来紧固电气装置接线桩上的小螺钉，使用时， 可用大拇指和中指夹住握柄，用食指顶住柄的末端捻旋，如图 1-3b 所示 ③ 较长螺钉旋具的使用 可用右手压紧并转动手柄，左手握住螺钉旋具的中间，以使 螺钉旋具不滑脱，此时左手不得放在螺钉的周围，以免螺钉旋具滑出将手划伤图 1-3 螺钉旋具的使用a) 大螺钉旋具的使用 b) 小螺钉旋具的使用3.钢丝钳 钢丝钳有铁柄和绝缘柄两种，绝缘柄为电工用钢丝钳，常用的规格有 150mm、175mm 和 200mm 三种。
(1） 电工钢丝钳的构造和用途 电工钢丝钳由钳头和钳柄两部分组成，钳头由钳口、 齿口、刀口和铡口四部分组成钳口用来弯纹或钳夹导线线头；齿口用来紧固或起松螺 母；刀口用来剪切导线或剖削软导线绝缘层；铡口用来铡切电线线芯气钢丝或铁丝等较 硬金属，其构造及用途如图 1-4 所示图 1-4 电工钢丝钳的构造和用途a)结构 b)弯绞导线 c) 紧固或起松螺母 d) 剪切导线 e) 铡切钢丝(2) 使用电工钢丝钳的安全知识 ① 使用电工钢丝钳以前，必须检查绝缘柄的绝缘体是否完好绝缘体如果损坏，进行带 电作业时将会发生触电事故 ② 用电工钢丝钳剪切带电导线时，不得用刀口同时剪切相线和零线，或同时剪切两根相 线，以免发生短路故障 ③ 不能用钳头代替手锤作敲打工具，以免损坏 (3) 实习内容 ① 按图 1-4b 方法弯绞导线 ② 按图 1-4d 方法剪切导线 ③ 剥削软导线4.尖嘴钳 尖嘴钳的头部尖细，呈细长圆锥形，在邹端部的钳口上有一段棱形齿纹，适用于在狭小 的工作空间操作其外形如图 1-5 所示 (1) 尖嘴钳的用途 ① 带有刃口的尖嘴钳能剪断较小金属丝 ② 尖嘴钳能夹持较小螺钉、垫圈、导线等元件施工。
③ 在装接控制线路板时．尖嘴钳能将单股导线弯成。
