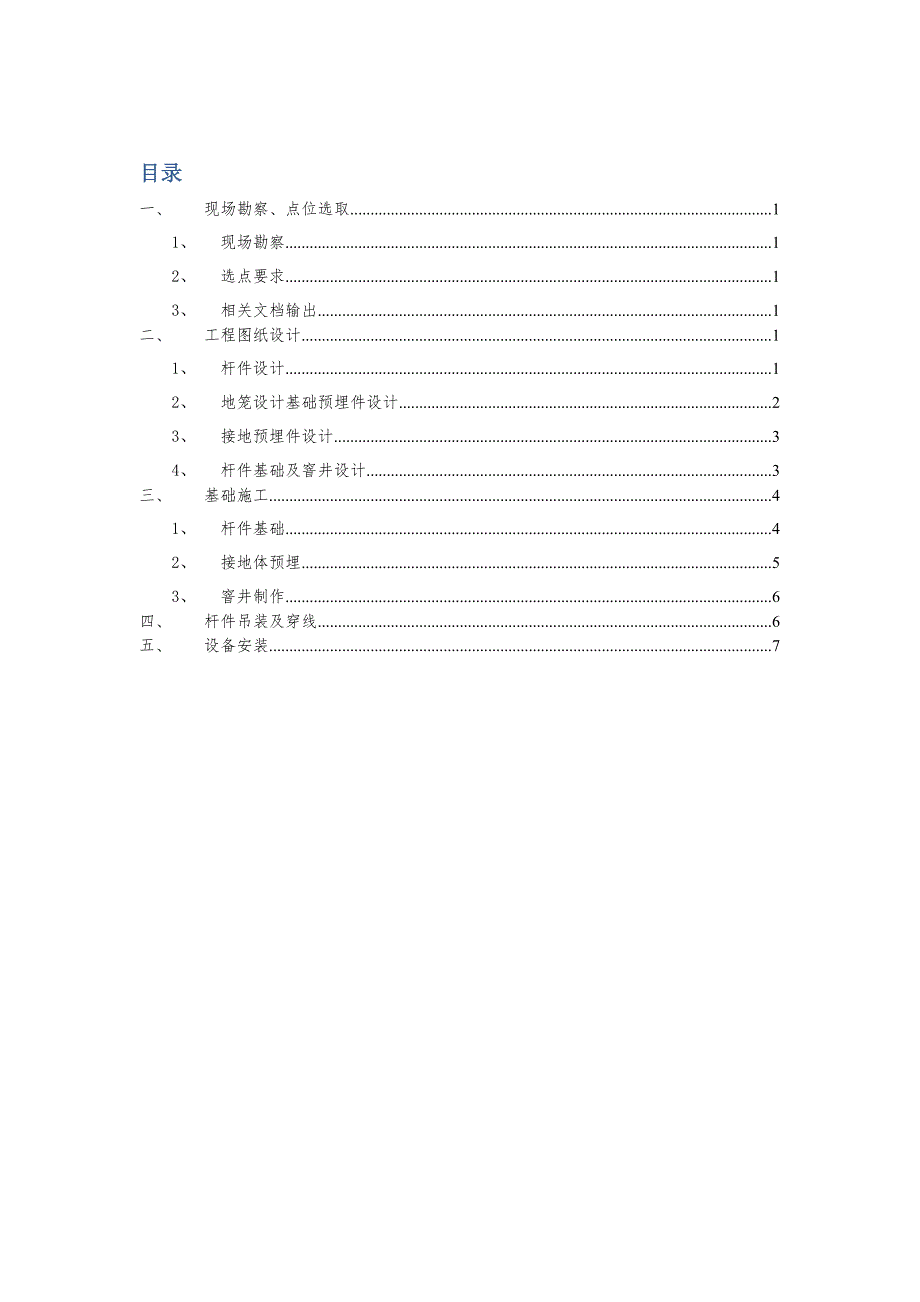

目录一、 现场勘察、点位选取 11、 现场勘察 12、 选点要求 13、 相关文档输出 1二、 工程图纸设计 11、 杆件设计 12、 地笼设计基础预埋件设计 23、 接地预埋件设计 34、 杆件基础及窨井设计 3三、 基础施工 41、 杆件基础 42、 接地体预埋 53、 窨井制作 6四、 杆件吊装及穿线 6五、 设备安装 7一、 现场勘察、点位选取1、 现场勘察工程技术人员到安装现场进行实地勘测，勘测内容根据设备安装点位的情况（如电源负荷情况、光纤接入情况，监控范围、杆件的安装位置、走线管道分布情况），确定前端设备的具体安装位置、数量、杆件规格以及各种管线综合走向根据现场勘察具体情况，绘制相关草图及情况说明，填写《现场勘察表》和《点位确认表》，并交由客户书面确认2、 选点要求一般的情况下，设备系统安装的路段、点位由用户部门首先确定，然后我们在这个路段内选一个适合产品安装的最佳点位点位的选取要求必须遵守以下几点：（1）、选择的设备安装点位便于业主敷设交流220V电源及光纤线缆；（2）、选择的监控点便于杆件的安装；（3）、设备安装点应在较长时间内不会变动；（4）、设备监控内容满足要求3、 相关文档输出Ø 《现场勘察表》Ø 《点位确认表》二、 工程图纸设计1、 杆件设计杆件采用优质钢材，要求杆件表层热镀锌、喷塑处理，做工精致样式美观（或根据客户要求设计加工）。
杆件设计在保证设备监控效果的前提下，横臂小于或等于4m，采用圆杆；横臂大于4m，采用八角杆采用L型杆件时要求摄像机和闪光灯离地面高度一般不低于6米2、 地笼设计基础预埋件设计根据杆件的尺寸设计基础预埋件，采用优质钢材(如Q235)，要求焊接坚固牢靠，并配套镀锌紧固件附预埋件设计图）基础地笼结构示意图3、 接地预埋件设计接地体结构示意图4、 杆件基础及窨井设计根据杆件和基础预埋件的尺寸以及现场实际情况绘制基础施工示意图1) 杆件基础设计根据杆件和基础预埋件及现场情况设计合理的基础施工图及详细的施工要求杆件基础示意图2) 窨井设计根据现场走线及管道布置情况设计合理的窨井施工图及详细的施工要求窨井结构示意图三、 基础施工1、 杆件基础（1）、施工准备：组织作业队伍准备好所用的工具、材料，同时请业主方协助维持交通秩序，作业人员按规范要求摆放反光锥筒，设立标志牌，佩戴好防护用品，确保施工安全2）、基础开挖：按图纸要求进行基础开挖施工要求：基础施工必须垂直下挖，四方有形基础开挖好后工程技术人员对开挖尺寸进行实际测量、核实，符合要求后才能进行下一步工序3）、地笼预埋1) 地笼的地脚螺栓、螺母、垫片数量应与杆件下法兰盘的安装孔数一致，并预留调整用垫块。
地笼预埋方向必须严格按图纸的要求2) 基础的预埋件在浇注前应该临时固定，用水平尺确定骨架定位法兰呈水平状态3) 基础内要预埋走线管道，一端通向基础上表面，一端通向窨井管道按图纸要求敷设管口内外要光滑无毛刺，无锐边，倒角更佳浇注混凝土前要将管口用纱头堵住，同时管口应高出基础上端面50mm以上4) 以上操作完成后，采用C25混凝土（或性能相同的人工搅拌混凝土）实施浇注并振实，同时还要保证各螺栓的相对尺寸要保持不变5) 施工过程中通过水平仪保证基础上平面水平；工程技术人员随时跟踪检查6) 基础浇注完成后，根据天气情况3-7天可安装杆件附：C25混凝土配合比例为：水：水泥：砂：石子：= 0.44:1:1.42:3.17（水175kg：水泥398kg ：砂566kg： 石子1261kg）2、 接地体预埋（1）、用途：防止外界电压危害人身安全和对设备的损害，抑制电气干扰，保证设备正常工作2）、安装位置：按图纸中标注的位置安装3）、安装要求：1) 在基础浇注后将接地体按图纸要求进行安装；2) 应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；3) 确认接地体安装点下方应无任何管道、线缆经过；4) 接地体安装完成后，一定要使用接地电阻测试仪测量接地电阻大小，要求接地电阻小于10Ω。
注意雨后不应立即测量电阻3、 窨井制作（1）、用途：方便线缆敷设及系统检测维修2）、位置选择：管道长度超过50m、拐弯处、分线处、杆件和机柜处等应设置窨井（具体按施工图实施）3）、基础结构、尺寸：窨井的大小应根据走线的数量来定，一般为350x350～500x500，（其结构见图纸）窨井一侧与道路侧石线平行，管口伸出窨井40mm左右管口要光滑无毛刺且用纱头堵住，以防杂物进入4）施工要求：应符合现行国家标准《电器装置安装工程电缆线路施工及验收规定》,砌筑窨井时，一般用黄砂辅底，用95号砖砌正方形四壁，用1：2的水泥砂浆粉刷四壁窨井盖盖上后上表面要与所在路面平齐5）材料：砖石、水泥、细砂四、 杆件吊装及穿线（1）准备工作：组织作业队伍准备好所用的工具、材料，同时请业主方协助维持交通秩序，作业人员按规范要求摆放反光锥筒，设立标志牌，佩戴好防护用品，确保施工安全2）杆件组装：1) 先检查杆件表面喷塑层是否受损，若有受损情况用喷塑粉进行表面修复；2) 立杆和横臂内穿入一根14号铁丝,将相关线缆预先穿放到位，同时对线缆接插件进行保护；3) 横臂和立杆对接并用螺栓紧固；4) 将挂杆机箱预先安装到位；5) 云台等构件可预装到位；6) 用绳索固定横臂前端以方便调整杆件安装方向（3）杆件安装：原则上采用软绳吊装，如果钢绳吊装必须采用保护措施。
安装时，立杆应垂直于水平面，其倾斜度不得大于立柱长度的0.5%立杆的下法兰与基础连接前，应将基础清扫干净，然后对接调整后采用双螺母紧固五、 设备安装1、 第一步安装摄像机支架；2、 第二步预先固定好防护罩；把摄像机相关线缆从防护罩穿线孔内中穿出3、 第三步把相关线缆接到摄像机底板的对应的接插件上，电源线和控制线切勿接反；4、 第四步设置设置摄像机的ip地址或相关协议5、 第五步通过笔记本现场调试摄像机，使其达到正常工作要求并重新固定防护罩。
