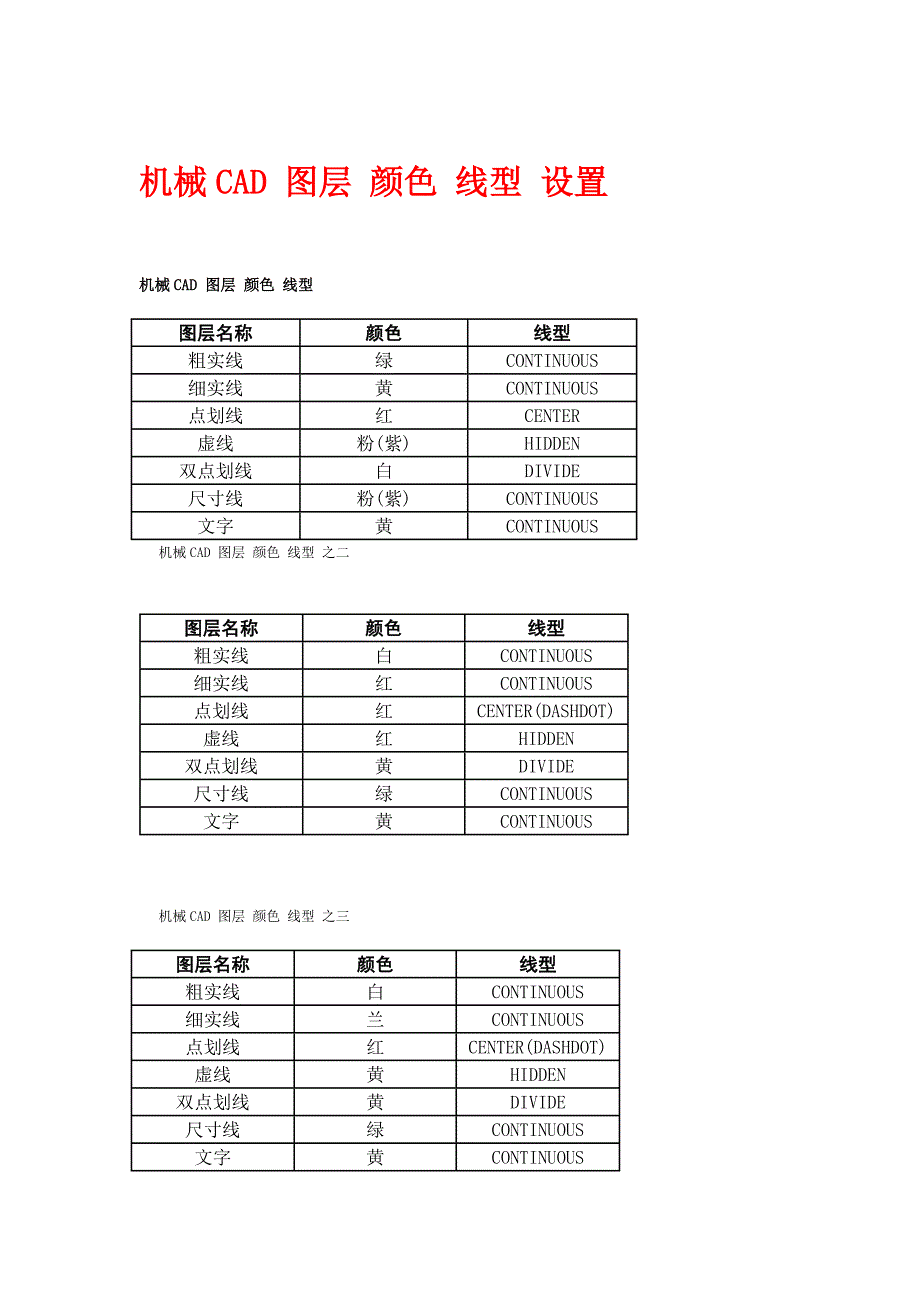

机械 CAD 图层 颜色 线型 设置机械 CAD 图层 颜色 线型图层名称 颜色 线型粗实线 绿 CONTINUOUS细实线 黄 CONTINUOUS点划线 红 CENTER虚线 粉(紫) HIDDEN双点划线 白 DIVIDE尺寸线 粉(紫) CONTINUOUS文字 黄 CONTINUOUS机械 CAD 图层 颜色 线型 之二图层名称 颜色 线型粗实线 白 CONTINUOUS细实线 红 CONTINUOUS点划线 红 CENTER(DASHDOT)虚线 红 HIDDEN双点划线 黄 DIVIDE尺寸线 绿 CONTINUOUS文字 黄 CONTINUOUS机械 CAD 图层 颜色 线型 之三图层名称 颜色 线型粗实线 白 CONTINUOUS细实线 兰 CONTINUOUS点划线 红 CENTER(DASHDOT)虚线 黄 HIDDEN双点划线 黄 DIVIDE尺寸线 绿 CONTINUOUS文字 黄 CONTINUOUS机械 CAD 图线颜色图线类型 屏幕上颜色 图线类型 屏幕上颜色粗实线 A 绿色 虚线 F 黄色细实线 B 细点划线 G 红色波浪线 C 粗点划线 I 棕色双折线 D白色双点划线 K 粉红机械 CAD 文字参数设置图幅代号 一般文字高度 标题文字高度 汉字字体 汉字宽度系数A0 5 7 仿宋体 0.7A1 5 7 仿宋体 0.7A2 5 7 仿宋体 0.7A3 3.5 5 仿宋体 0.7A4 3.5 5 仿宋体 0.7机械 CAD 图线宽度组 别 1 2 3 4 5 一般用途2.0 1.4 1.0 0.7 0.5 粗实线、粗点划线线宽mm 1.0 0.7 0.5 0.35 0.25细实线、波浪线、双折线、虚线、细点划线、双点划线一般优先采用第 4 组。
机械 CAD 图层的标识标识号 描述 图例 标识号 描述 图例01 粗实线、剖切面 的粗剖切线 08尺寸线、投影连线、尺寸终端与符号细实线02 细实线、细波浪 线、细折断线 09 参考线、引出线、终端（与箭头）03 粗虚线 10 剖面符号04 细虚线 11 文本（常规）05 细点划线 12 尺寸值和公差06 粗点划线 13 文本（加粗）07 细双点划线 14、15、16 用户选用。
