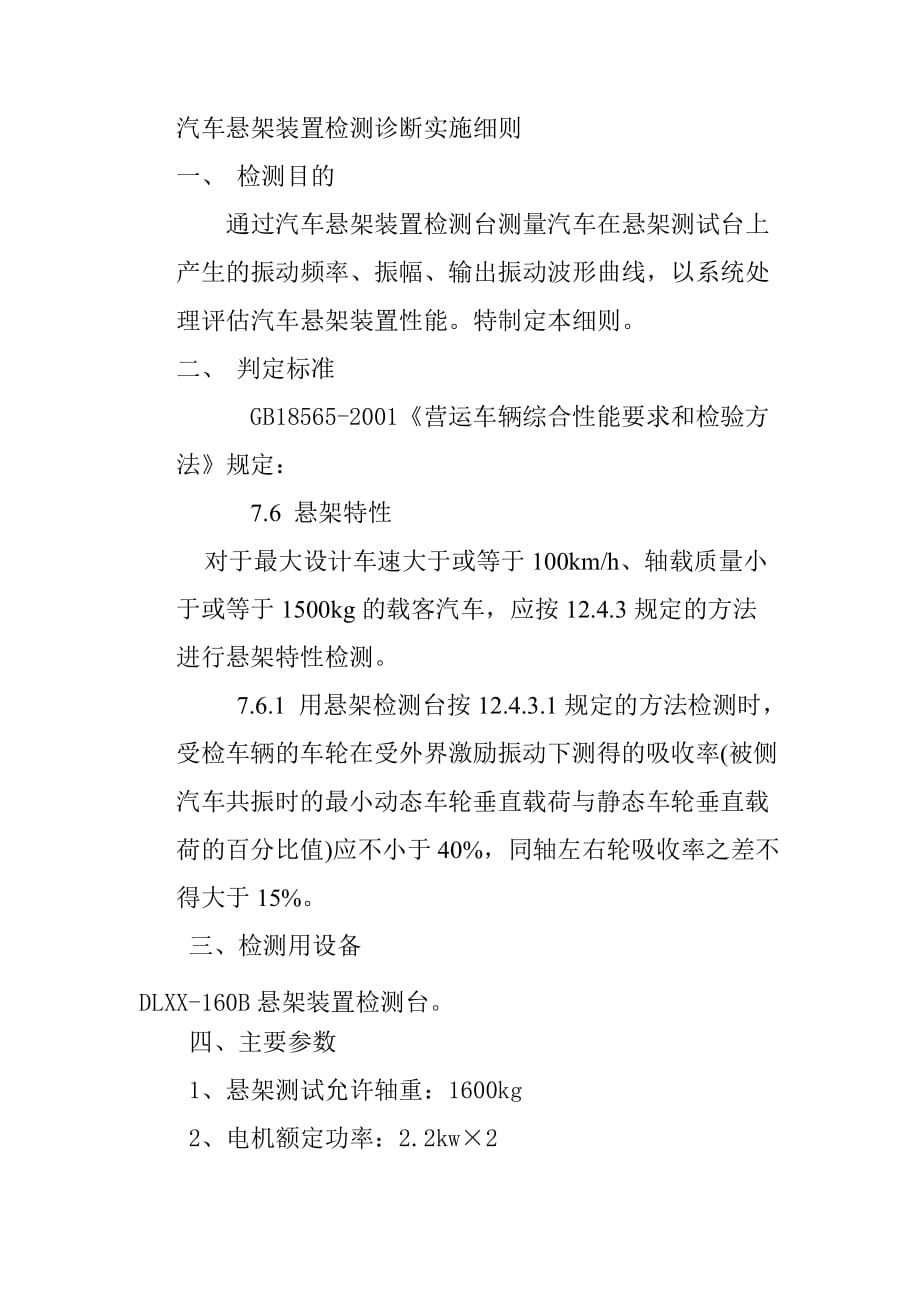

汽车悬架装置检测诊断实施细则一、 检测目的通过汽车悬架装置检测台测量汽车在悬架测试台上产生的振动频率、振幅、输出振动波形曲线，以系统处理评估汽车悬架装置性能特制定本细则二、 判定标准GB18565-2001《营运车辆综合性能要求和检验方法》规定：7.6 悬架特性 对于最大设计车速大于或等于100km/h、轴载质量小于或等于1500kg的载客汽车，应按12.4.3规定的方法进行悬架特性检测 7.6.1 用悬架检测台按12.4.3.1规定的方法检测时，受检车辆的车轮在受外界激励振动下测得的吸收率(被侧汽车共振时的最小动态车轮垂直载荷与静态车轮垂直载荷的百分比值)应不小于40%，同轴左右轮吸收率之差不得大于15%三、检测用设备DLXX-160B悬架装置检测台四、主要参数1、悬架测试允许轴重：1600kg2、电机额定功率：2.2kw23、额定载荷：10t4、轴重测量范围：300-10000kg5 电源电压：AC（38022）V6、起始激振频率：23hz 7、环境温度：-10℃-50℃五、检测前准备1、汽车的装备应符合制造厂技术条件的规定2、设备工作区域内不得有人或其它物体3、车轮胎的规格与气压应符合制造厂的规定。
4、核对测试车辆的轴荷，以免因测试车辆轴荷超标而损坏设备六、检测操作规格1、引车员根据点阵屏显示指令，缓慢将受检车轮驶上检测台，使轮胎位于台面的中间位置2、检测台自动启动振动电机，使激振器迫使汽车悬架产生震动，使振动频率增加超过震荡的共振频率，电机转速稳定后自动停止电机，振动频率逐渐降低，并将通过共振点3、工位控制电脑自动记录计算并显示该轴悬架吸收率及其同轴左右轮百分比的差值4、按照点阵屏显示，同样方法检测后轴5、按照点阵屏指示，检测结束，将车辆驶离悬架台七、注意事项：1、汽车轮胎规格、气压应符合规定值，车辆空载，不乘人(含驾驶员)；当轴荷超过1600kg时，不得上台检测2、测试中被测车前方及周围严禁站人或通行3、不要在悬架台上停放车辆和堆积物品，严禁做空载试验4、不要让肮脏的车辆直接测试，特别是轮胎和底盘部分粘有较多泥土的车辆应先清洗并待滴水较少时进行检测5、雨天检测必须为车辆除水，滴水较少时才能检测6、严禁悬架台中进水，保持传感器干燥，以保证传感器正常工作7、为保证测试精度，传感器必须预热30分钟。
