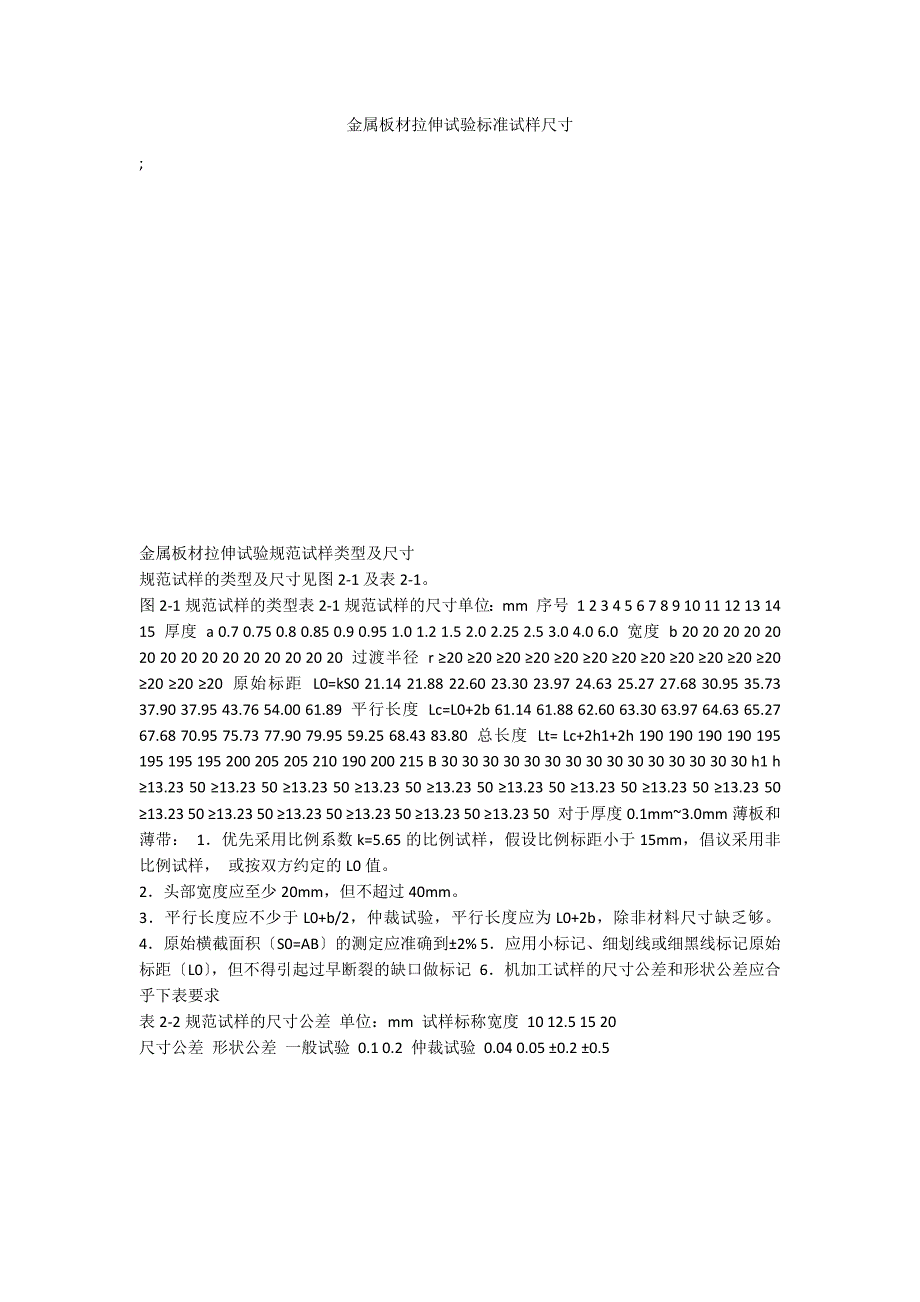

金属板材拉伸试验标准试样尺寸

金属板材拉伸试验标准试样尺寸 ; 金属板材拉伸试验规范试样类型及尺寸规范试样的类型及尺寸见图2-1及表2-1图2-1规范试样的类型表2-1规范试样的尺寸单位：mm 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 厚度 a 0.7 0.75 0.8 0.85 0.9 0.95 1.0 1.2 1.5 2.0 2.25 2.5 3.0 4.0 6.0 宽度 b 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 过渡半径 r ≥20 ≥20 ≥20 ≥20 ≥20 ≥20 ≥20 ≥20 ≥20 ≥20 ≥20 ≥20 ≥20 ≥20 ≥20 原始标距 L0=kS0 21.14 21.88 22.60 23.30 23.97 24.63 25.27 27.68 30.95 35.73 37.90 37.95 43.76 54.00 61.89 平行长度 Lc=L0+2b 61.14 61.88 62.60 63.30 63.97 64.63 65.27 67.68 70.95 75.73 77.90 79.95 59.25 68.43 83.80 总长度 Lt= Lc+2h1+2h 190 190 190 190 195 195 195 195 200 205 205 210 190 200 215 B 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 h1 h ≥13.23 50 ≥13.23 50 ≥13.23 50 ≥13.23 50 ≥13.23 50 ≥13.23 50 ≥13.23 50 ≥13.23 50 ≥13.23 50 ≥13.23 50 ≥13.23 50 ≥13.23 50 ≥13.23 50 ≥13.23 50 ≥13.23 50 对于厚度0.1mm~3.0mm薄板和薄带： 1．优先采用比例系数k=5.65的比例试样，假设比例标距小于15mm，倡议采用非比例试样， 或按双方约定的L0值。

2．头部宽度应至少20mm，但不超过40mm3．平行长度应不少于L0+b/2，仲裁试验，平行长度应为L0+2b，除非材料尺寸缺乏够 4．原始横截面积〔S0=AB〕的测定应准确到±2% 5．应用小标记、细划线或细黑线标记原始标距〔L0〕，但不得引起过早断裂的缺口做标记 6．机加工试样的尺寸公差和形状公差应合乎下表要求表2-2规范试样的尺寸公差 单位：mm 试样标称宽度 10 12.5 15 20尺寸公差 形状公差 一般试验 0.1 0.2 仲裁试验 0.04 0.05 ±0.2 ±0.5 。
