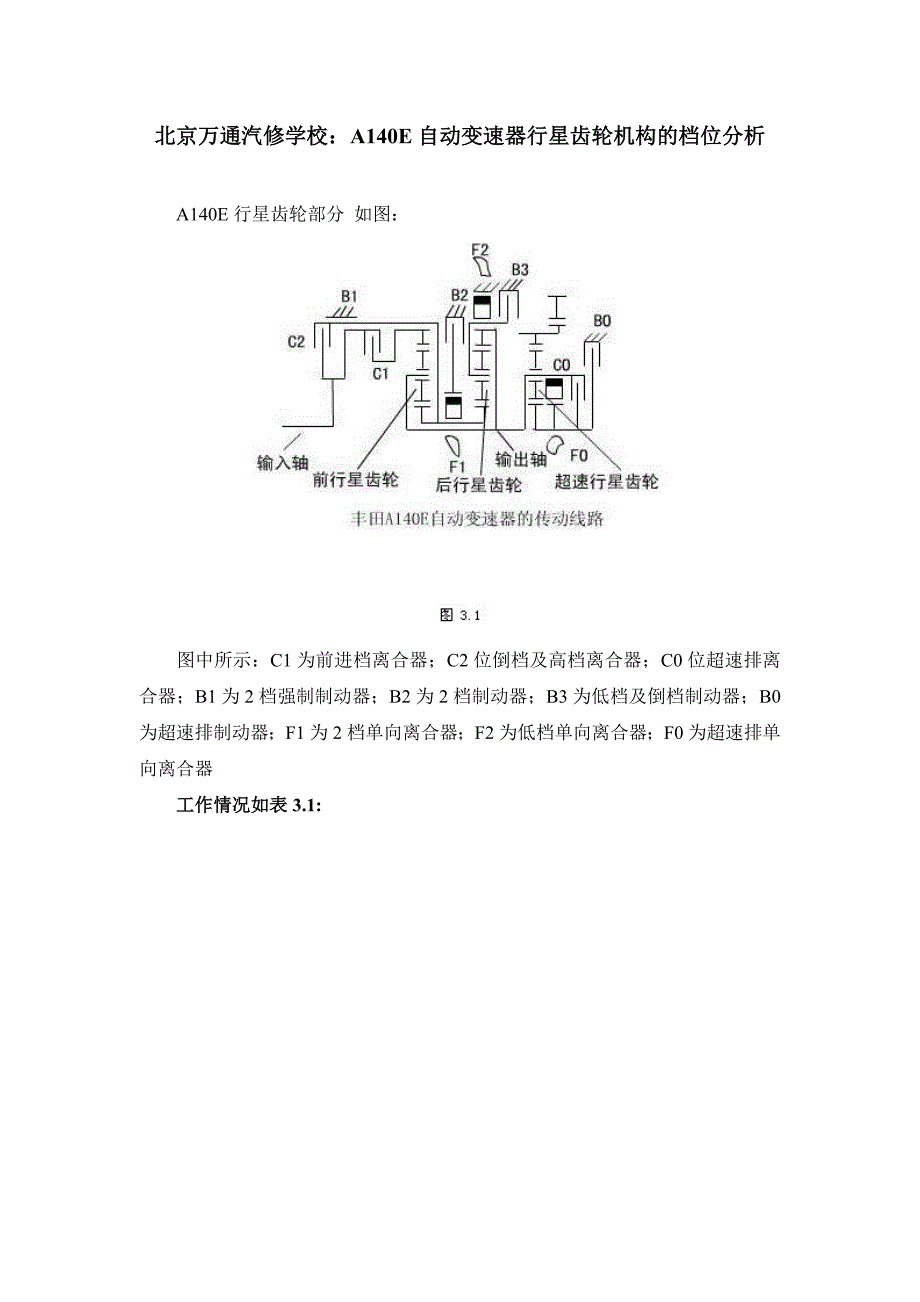

北京万通汽修学校：A140E 自动变速器行星齿轮机构的档位分析A140E 行星齿轮部分 如图：图中所示：C1 为前进档离合器；C2 位倒档及高档离合器；C0 位超速排离合器；B1 为 2 档强制制动器；B2 为 2 档制动器；B3 为低档及倒档制动器；B0 为超速排制动器；F1 为 2 档单向离合器；F2 为低档单向离合器； F0 为超速排单向离合器工作情况如表 3.1: 从表中可看到：倒档 R 位：C2、C0 、 B3、F0 工作，从而使动力从输入轴进入，传给 C2→后排太阳轮使后排太阳轮随输入轴一齐顺转，因 B3 工作行星架固定，行星轮被带动逆转并使齿圈逆转输出超速排的 C0 F0 工作，使得超速排行星架和太阳轮连成一体，输入等于输出，也就是说此超速排没有起作用D 位 1 档：C1、C0 、 F2、F0 工作，动力从输入轴进入，传给 C1→前齿圈（顺转）→ 前行星轮（顺转）→前太阳轮（逆转）→后排太阳轮（逆转）→后行星轮（顺转同时具有逆向公转的趋势而又被 F0 限制）→后齿圈，动力由前行星架和后齿圈汇流后输出超速排状态如前当 L 位 1 档：B3 参与工作，使后行星架固定，后轮的动力可反向传回，也就是具有发动机制动作用。
D 位 2 档：C1、C0 、 B2、F1 、F0 工作，动力从输入轴进入，传给 C1→前齿圈（顺转）→前行星轮（顺转）并具有使太阳轮逆转的趋势，B2、F1 的作用使太阳轮固定，行星轮带动行星架绕太阳轮公转输出超速排状态如前当 2位 2 档：B1 参与工作，使太阳轮固定，此时具有发动机制动作用D 位 3 档：C1、C2 、 C0、B2 、F0 工作，C1、C2 的工作时前后排行星轮各元件无相互间的运动，使输入输出为 1:1,也是直接档超速排状态如前D 位 4 档：C1、C2 、 B2、B0 工作，C1、C2 的工作时前后排行星轮各元件无相互间的运动，使输入输出为 1:1.B0 工作，使超速排太阳轮固定，1:1 的动力由超速排行星架输入，齿圈输出，传动比小于 1.此时为超速档。
