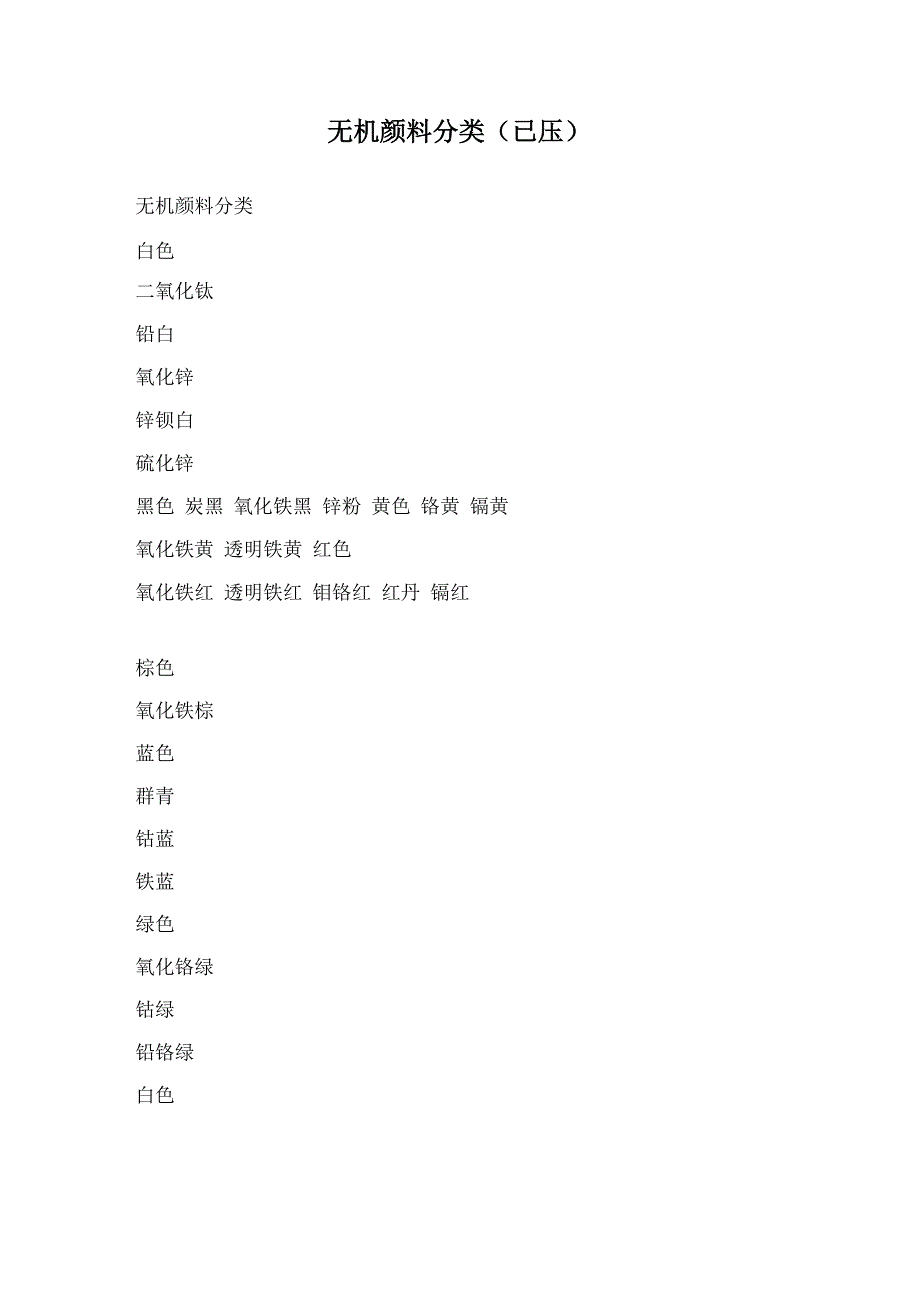

无机颜料分类（已压）无机颜料分类白色二氧化钛铅白氧化锌锌钡白硫化锌黑色 炭黑 氧化铁黑 锌粉 黄色 铬黄 镉黄氧化铁黄 透明铁黄 红色氧化铁红 透明铁红 钼铬红 红丹 镉红棕色氧化铁棕蓝色群青钴蓝铁蓝绿色氧化铬绿钴绿铅铬绿白色二氧化钛铅白氧化锌锌钡白硫化锌二氧化钛染料索引号:颜料白6 C.I.Pigment White 6 (77891) 其它名称:钛白粉;钛白; 钛酸酐;二氧化钛英文名称:Tit anium Dioxide分子式:TiO2相对分子量 79.90制法:钛白粉的生产方法共有硫酸法和氯化法两种性状:钛白粉为质地柔软的无嗅无味的白色粉末，遮盖力和着色力强，熔点 1560?,1580?，不溶于水，稀无机酸，有机溶剂，油，微溶于碱，溶于浓硫酸遇 热变黄色，冷却后又变白色钛白粉主要分为金红石型（R型）和锐钛型（A型）两 种R型钛白粉具有较好的耐气候性，耐水性和不易变黄的特点，但白度稍差A 型钛白粉耐光性差，耐候性差，但白度较好金红石型和锐钛型的性能比较:性能 金红石型 锐钛型折射率 2.72 2.5533密度 4.26g/cm 3.84 g/cm22表面积 12-17m/g 10m/g吸油量 13-24 19-20热稳定性 ,1000? ,700? 光学性能:选择使用哪一种钛白粉，遮盖力，着色力，色相是几个必须必须要 考虑的基本光学性能。
用途:钛白粉是白色颜料中着色力最强的一种，具有优良的遮盖力和着色牢 度，对于不透明的白色，钛白粉是最佳的选择金红石型特别适用于室外使用的塑 料制品，赋予制品良好的光稳定性锐钛型主要用于室内使用制品，但略带蓝光， 白度高，遮盖力大，着色力强且分散性较好钛白粉已广泛应用于做油漆，塑料， 橡胶，纸张，化妆品，油墨，水彩，和油彩等行业铅白颜料索引号:颜料白1 C.I.Pigment White 1 （77597） 其它名称:白铅粉;珠光 铅白;碱式碳酸钙英文名称:Lead White ; Basic Lead Carbona te• Pb(OH)分子式：2PbCO32相对分子量:775.63制法:铅白的生产方法有沉淀法和化学法 性状:铅白是由碳酸铅和氢氧化铅组成的化合物，为白色粉末状，六方晶体 熔点400?不溶于水及乙醇，可溶于醋酸，硝酸铅白是碱性颜料，能与高级脂 肪酸形成铅皂有良好的耐气候性以下为铅白的各项性能指数性能铅白33密度 6.4g/cm,6.8 g/cm折射率 1.94,2.09吸油量 8,12用途:通常使用的铅白是指分子式为2PbC0.Pb(0H)的化合物，与硫化氢反应会32变黑，使其使用受限制。
但用铅白生产的涂料漆膜牢固，具有优良的耐候性和 防锈性铅白可用制珠光塑料，珠光漆料，及生产原漆，防锈漆和户外漆的白色颜 料，亦可用作聚氯乙烯塑料稳定剂等铅白有毒，使用时应予以注意氧化锌颜料索引号:颜料白 4 C.I.Pigment White 4 (77947) 其它名称:锌白;锌白粉;锌氧粉;锌华;亚铅华英文名称:Zinc Oxide分子式:ZnO相对分子量:81.37制法:目前采用的方法有锌锭为原料的间接法(法国法)，以锌矿石为原料的直 接法(美国法)和湿法三种性状:为无嗅无味质地细腻的白色结晶体或粉末，属六角晶系熔点1720?着 色力是碱式碳酸铅的两倍，遮盖力式二氧化钛和硫化锌的一半不溶于水及乙醇， 溶于酸，氢氧化钠，氯化铵属两性氧化物高温加热时呈黄色，冷却后恢复白色以下是氧化锌的各项性能指数性能 氧化锌折射率 2.00435.06g/cm 密 度2表面积 3-11m/g吸油量 12-20热稳定性 优良遮盖力:氧化锌的遮盖力比二氧化钛和立德粉差，大约是二氧化钛的一半 用 途:氧化锌的着色力不及二氧化钛及立德粉可用塑料着色，如ABS树脂，聚苯乙 烯，环氧树脂，酚醛树脂，氨基树脂和聚氯乙烯及油漆和油墨的着色，在橡胶工业 亦可用作橡胶的硫化活性剂，补强剂和着色剂。
可以与二氧化钛或立德粉并用以提 高抗粉化性能储存:氧化锌能与潮湿空气中的水份发生反应，变成碱式碳酸锌，产生结块不 易被分散锌钡白颜料索引号: 颜料白 5 C.I.Pigment White 5 (77115)其它名称:立德粉;立冬粉英文名称：Li thopone分子式:ZnS.BaSO 4相对分子量:330.80制法:采用焙烧浸取法性状:白色结晶性粉末，是硫化锌和硫酸钡的化合物，不溶于水硫化锌比例 越高，遮盖力越强，品质也越高在空气中易氧化，受潮后结块变质，受日光中的 紫外线照射会降解变成淡灰色，放在暗处后会恢复原色遮盖力:锌钡白的白度，遮盖力均比氧化锌强折射率和不透明度均超过氧化 锌及氧化铅，但次于二氧化钛以下是锌钡白的各项性能指数性能 锌钡白折射率 233密度 4.136g/cm-4.34g/cm吸油量 10-12PH 8-9.5遮盖力 一般化学稳定性好(PH值,3时除外用途:锌钡白广泛用于聚烯烃，ABS树脂聚苯乙烯，聚碳酸酯，尼龙和聚甲醛等塑料，油墨的白色颜料但在聚氨酯和氨基树脂中的效果较差，在氟塑料中则 不适用几乎可用于所有涂料品种还用于橡胶，造纸，皮革，水彩颜料等着色硫化锌颜料索引号:颜料白 7 C.I.Pigment White 7 (77975) 其它名称:英文名称:Zinc Sulphide分子式:ZnS性能:硫化锌遮盖力较好，但容易产生粉化。
性能 硫化锌折射率 2.37密度 4吸油量 ,,,,,耐热性和耐光性 优良黑色炭黑氧化铁黑锌粉炭黑颜料索引号:颜料黑6或7 C.I.Pigment Black 6 or 7 (77266) 其它名称:纯炭英文名称：Carbon Black分子式:C相对分子量:12.01制法:炭黑的生产方法分为一一槽黑，炉黑，滚黑，灯黑，乙炔黑等性状：炭黑的主要成分是元素炭，并含少量氧，氢和硫炭黑中碳原子排列方式类似于石 墨，组成六角形的石墨层面根据炭黑的着色能力，把它分为三类 高色素炭 黑，中色素炭黑和低色素炭黑颜色:炭黑粒径决定黑度，粒径越小黑度越高，并且一般来说在不透明颜色 中，粒径越小，炭黑色相越偏蓝以下为炭黑的性能指数性能 炭黑耐光性 优良耐溶剂性 良好耐化学品性 优良热稳定性 优良分散:炭黑不太容易分散炭黑的“一次结构”较牢固，不易被分散开，但 “二次结构”极易被剪切力所破坏用途:大量运用于制作涂料，油墨，塑料制品等在橡胶工业上用以制造天然 橡胶和丁基橡胶的补强剂和填充剂，能赋予硫化后的橡胶以较好的拉伸强度，扯断 伸长率及耐磨性等氧化铁黑颜料索引号:颜料黑 11 C.I.Pigment Black 11(77499) 其它名称:铁黑;铁氧黑;四氧化三铁英文名称：Iron Oxide BlackO分子式:Fe34相对分子量：232.6制法:采用硫酸亚铁氧化法 性状:黑色粉末，是氧化亚铁和三氧化铁的加合物，熔点为1594? 。
着色力和 遮盖力都很好具有良好的耐候，耐光，耐久性，在一般有机溶剂中很稳定，耐碱 性良好以下为氧化铁黑的各项性能指数性能氧化铁黑3密度 5.18g/cm热稳定性良好吸油量比其它黑色颜料低耐光性良好遮盖力良好耐碱性良好耐候性良好用途:广泛用于塑料，油墨，油漆，建筑涂料的着色主要运用于浅色，因为 着色力较低，添加量稍多，使颜色生产时更容易控制锌粉颜料索引号:颜料黑 16 C.I.Pigment Black 16 (77945)英文名称：Zinc Powder分子式:Zn相对分子量：65.38制法:一般采用雾化法和湿式球磨法两种性状:锌粉为蓝白色金属(紧密堆积六方晶系)熔点419.58?，沸点为907? 锌粉颜料的粒子结构有粒状及鳞片状两种，鳞片状锌粉有较大的遮盖力在大气 中有相当高的耐蚀性，但在酸式盐和碱式盐中不耐蚀溶于无机酸，碱，醋酸，不 溶于水以下为锌粉的各项性能指数性能锌粉3密度 7.14g/cm耐腐蚀性良好遮盖力良好用途:锌粉主要用于防腐涂料，亦可用于化工，染料，制药，冶金等工业黄色铬黄镉黄氧化铁黄透明铁黄铬黄颜料索引号:颜料黄 34 C.I.Pigment Yellow 34 (77600) 其它名称:巴黎黄;可龙黄;铅铬黄英文名称：Lead Chroma te分子式:PbCrO4相对分子量：323.22性状:亮黄色单斜晶系结晶体。
熔点844 ?不溶于水，油和醋酸，溶于强碱和 无机强酸铬黄的着色力和遮盖力较强颜色:色光随原料配比和制备条件而异，从浅黄色到带红色的中等黄色可分 为橘铬黄，深铬黄，中铬黄，浅铬黄，柠檬铬黄等五种以下为铬黄的各项性能指数性能铬黄遮盖力良好吸油量低耐溶剂性良好热稳定性 200?用途:具有优良的耐光，耐热，耐水，耐溶剂性能并且价格适中可用于各 种热塑性和热固性塑料的着色，也可用于橡胶，油墨，涂料等铬黄不能与立德粉 及群青共用由于铬黄对酸敏感，有时可能会出现退色因含有铅，铬(VI)，在某 些用途中受到限制镉黄颜料索引号:颜料黄 37 C.I.Pigment Yellow 37 (77199)其它名称:黄色素英文名称：Cadmium Yellow分子式:CdS制法:一般采用煅烧法或沉淀-煅烧法性状:纯镉黄的化学组成为硫化镉或硫化镉与硫化锌的固溶体硫化镉黄的常 温稳定形态有两种:一种是a-CdS，属六方晶型;另一种是B-CdS，属立方晶型 前者称为高温稳定型，熔点1405?，耐热性?600?后者称为低温稳定型，耐热 性?500?在常温和500?范围内，两种晶型的镉黄可以稳定型共存镉黄不溶于 水，碱，有机溶剂和油类，微溶与5%稀盐酸，溶于浓酸，稀硝酸°B-型比a-型 的亲油性强。
镉黄的研磨性好但耐磨性差镉黄的着色力较强，耐光，耐侯性优 良，不迁移，不渗色颜色:镉黄的颜色鲜艳而饱满（饱满度可达80,,90,）其色谱范围可从淡黄，经正 黄直至红光黄工业生产的镉黄有浅黄（樱草黄），亮黄（柠檬黄），正黄（中黄），深 黄（金黄），和橘黄等几种以下为镉黄的各项性能指数性能 镉黄遮盖力 良好耐溶剂性 良好耐碱性 良好热稳定性 500?用途:镉黄几乎适用于所有树脂的着色，镉黄广泛用于涂料，塑料，搪瓷，玻 璃和陶瓷的着色镉黄在室外的稳定性不如镉红，多用于室内塑料制品 镉黄属 于有毒颜料氧化铁黄颜料索引号:颜料黄 42 C.I.Pigment Yellow 42 （77492）其它名称: 1602铁黄; 313氧化铁黄;氧化铁黄;英文名称:Yellow Iron Oxide分子式:FeO.HO 232相对分子量:177.72制法:采用硫酸亚铁氧化法或芳香硝基物氧化法，或出自天然褐铁矿 性状: 柠檬黄至褐色粉末粉粒细腻，是晶体的氧化铁水合物具有良好的着色力，遮盖 力和耐光，耐碱，耐酸和耐热性不溶于水，醇，溶于酸颜色:氧化铁黄因纯度的不同，颜色范围从浅黄到深黄，并且晶体的大小对颜 色有影响。
氧化铁黄晶体呈针状，晶体越长颜色越纯并呈绿相，与铬黄比，颜色明 显偏暗，加热到105?以上，会因为失去水而变红以下为氧化铁黄的各项性。
