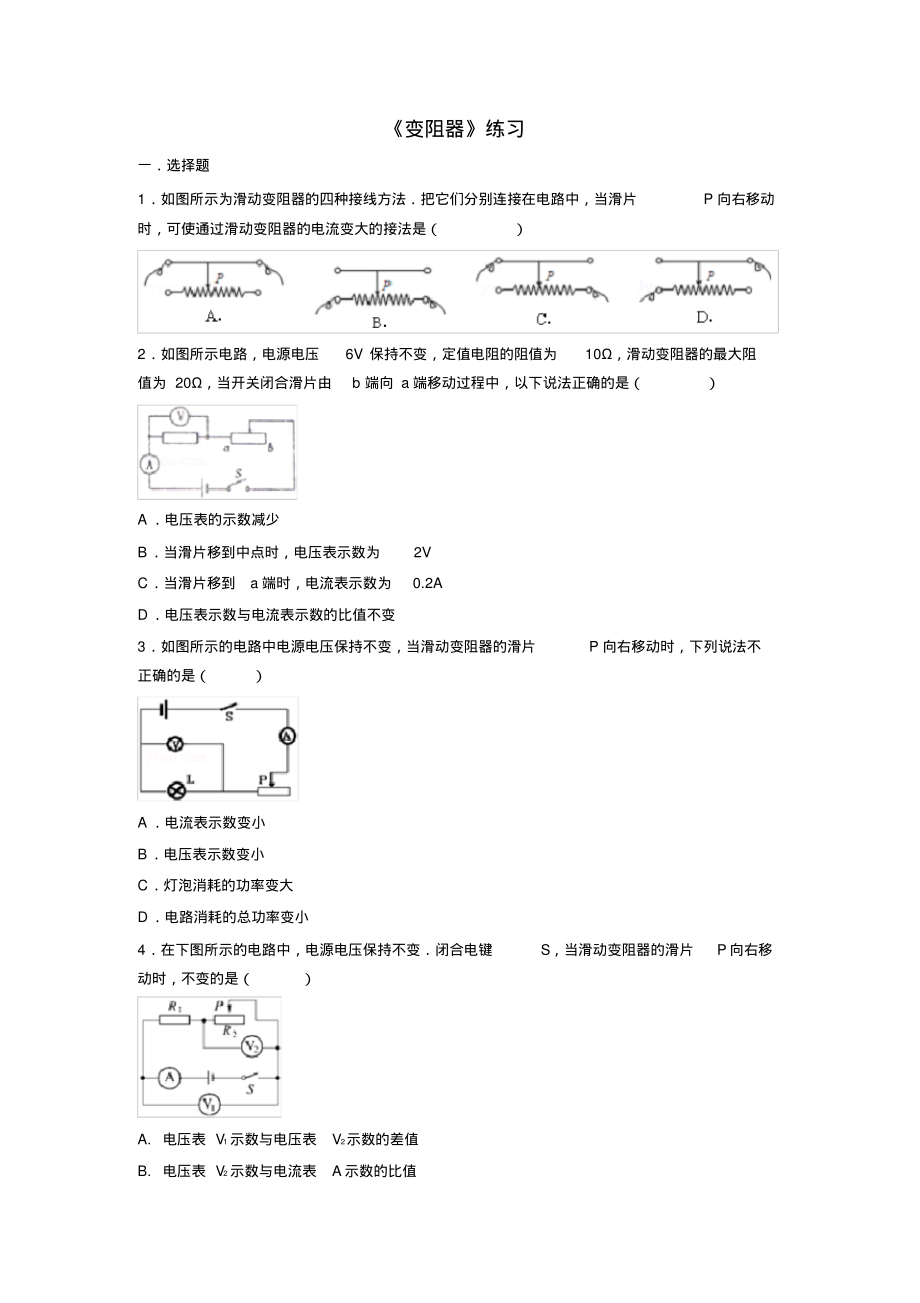

变阻器练习一选择题1如图所示为滑动变阻器的四种接线方法把它们分别连接在电路中，当滑片P 向右移动时，可使通过滑动变阻器的电流变大的接法是（）2如图所示电路，电源电压6V 保持不变，定值电阻的阻值为10 ，滑动变阻器的最大阻值为 20 ，当开关闭合滑片由b 端向 a 端移动过程中，以下说法正确的是（）A电压表的示数减少B当滑片移到中点时，电压表示数为2V C当滑片移到a 端时，电流表示数为0.2A D电压表示数与电流表示数的比值不变3如图所示的电路中电源电压保持不变，当滑动变阻器的滑片P 向右移动时，下列说法不正确的是（）A电流表示数变小B电压表示数变小C灯泡消耗的功率变大D电路消耗的总功率变小4在下图所示的电路中，电源电压保持不变闭合电键S，当滑动变阻器的滑片P向右移动时，不变的是（）A. 电压表 V1示数与电压表V2示数的差值B. 电压表 V2示数与电流表A示数的比值C. 电压表 V1示数与电流表A示数的比值D. 电压表 V1和电压表V2示数之差与电流表A示数的比值5在如图所示的电路中，灯泡的亮度可由滑动变阻器调节，若变阻器的滑片P 向右端滑动时灯泡的亮度逐渐变暗，则下列接法正确的是（）A M 接 C，N 接 B B M 接 A， N 接 B C M 接 C，N 接 D D M 接 B， N 接 D 二填空题（共5 小题）6如图所示，A、B、 C、D 分别代表滑动变阻器的四个接线柱，若将滑片P向右移动，使变阻器阻值减小，可以将导线接在或两个接线柱上；若接在两个接线柱上阻值为0 ；若接在两个接线柱上，阻值为最大且不变7如图所示，电阻箱的示数为 “变阻器”练习答案1.答案： C解答：根据滑动变阻器工作的原理及使用规则。
滑动变阻器在使用过程中，当滑片移动时，接入电路中电阻线的长度变长，电阻变大，在电压不变的情况下，根据欧姆定律可知，电流变小；当移动滑片，若接入电路中电阻线的长度变短，电阻变小，在电压一定的时候，电流就变大，由图可知，A、B、 D 不符合题意故选 C2.答案： D解答： A、滑片由 b 端向 a端移动，滑动变阻器接入电路的电阻变小，根据串联电路电压规律结合欧姆定律可知定值电阻两端的电压变大，所以A 错误；B、当滑片移到中点时，滑动变阻器接入电路的电阻为10 ，根据串联电路电压规律结合欧姆定律可知定值电阻两端的电压为电源电压的一半，电压表示数为3V，故 B 错误C、当滑片移到a 端时，滑动变阻器接入电路的电阻为0，根据欧姆定律可知I=，电流表示数为 0.6A，故 C 错误D、 电压表示数与电流表示数的比值是定值电阻的阻值，导体的电阻不会改变，所以 D 正确故选 D3.答案： C解答：由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流当滑动变阻器的滑片P 向右移动时， 接入电路中的电阻变大，电路中的总电阻变大，由 I=可知，电路中的电流变小，即电流表的示数变小，故A 正确；由 U=IR 可知，灯泡两端的电压变小，即电压表的示数变小，故B 正确；由 P=UI 可知，灯泡消耗的电功率和电路消耗的总功率变小，故C 错误， D 正确故选 C4.答案： D解答：由电路图可知，定值电阻R1与滑动变阻器R2串联，电流表测电路中的电流，电压表V1测电源的电压，电压表V2测滑动变阻器两端的电压；电源的电压不变，电压表V1的示数不变，当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，I= U/R，电路中的电流变小即电流表的示数变小，R1两端的电压变小，电压表V1示数与电流表A示数的比值变大，故C不符合题意；串联电路中总电压等于各分电压之和，滑动变阻器两端的电压变大即电压表V2的示数变大，电压表V1示数与电压表V2示数的差值变小，故A不符合题意；电压表V2示数与电流表A示数的比值等于滑动变阻器接入电路中电阻的阻值，电压表V2示数与电流表A示数的比值变大，故B不符合题意；电压表V1和电压表 V2示数之差与电流表A示数的比值等于R1的阻值，电压表V1和电压表 V2示数之差与电流表A示数的比值不变，故D符合题意故选 D5.答案： A解答：滑动变阻器的滑片右移时，灯泡变暗，功率变小，根据P=I2R，电路中电流变小电源电压不变， 电流变小， 说明变阻器接入电路的电阻变大，则滑动变阻器接入电路的电阻丝变长则若M 接 C 时， N 应接 A 或 B故选 A6.答案： BD；BC；CD；AB解答：当将BC 或 BD 接入电路时，滑动变阻器的左侧接入电路，则滑片右移时，滑动变阻器接入长度变小，故接入电路的阻值将变小；若接在 CD 两个接线柱上阻值为0 ；当将 AB 接入电路时，由于直接连接了全部阻值，故滑片不起作用，接入电阻的阻值将不变；故答案为： BD ；BC；CD；AB 7.答案： 47解答：电阻箱的示数：01000+0100+410+71=47。
