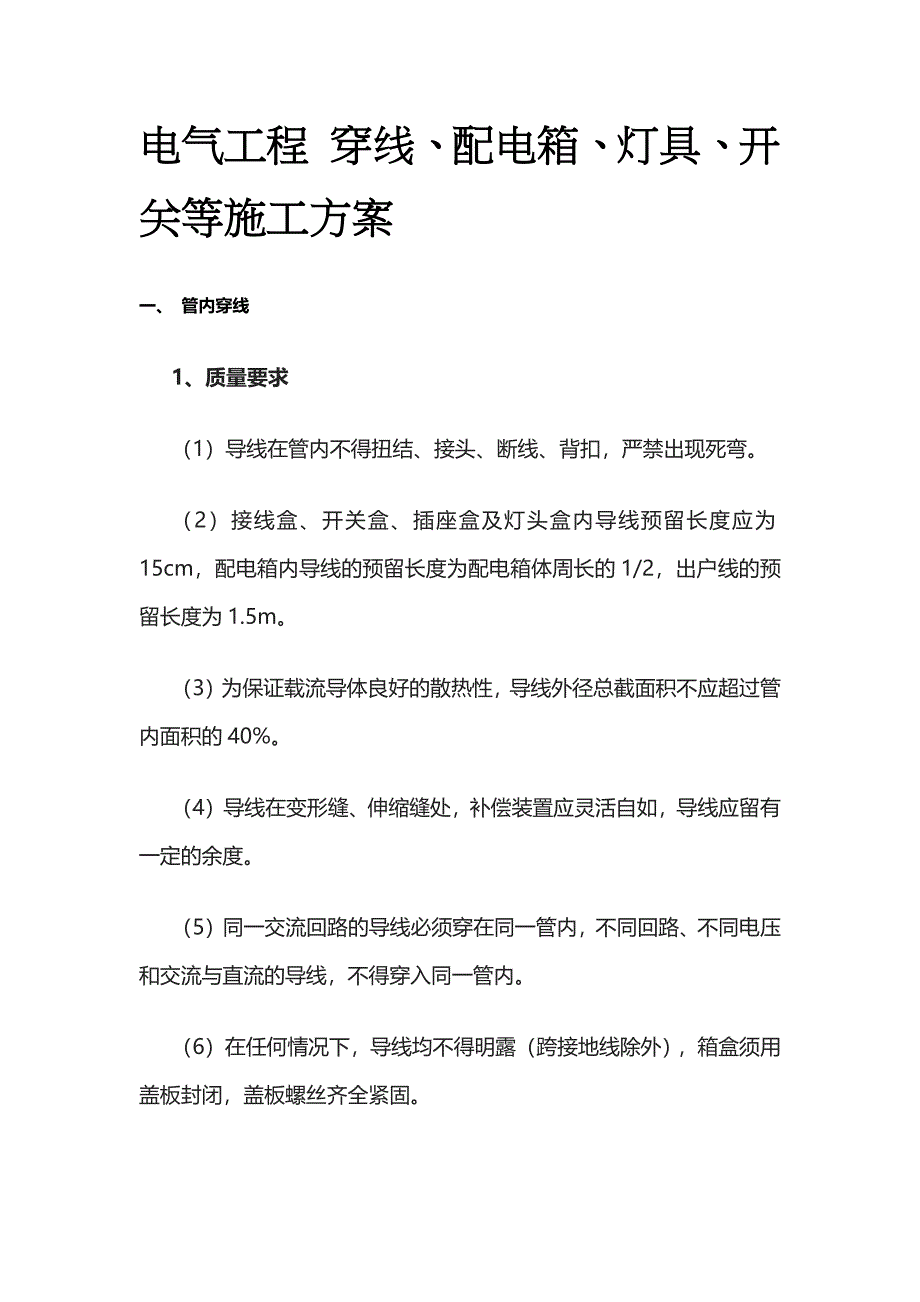

电气工程 穿线、配电箱、灯具、开关等施工方案一、 管内穿线1、质量要求（1）导线在管内不得扭结、接头、断线、背扣，严禁出现死弯2）接线盒、开关盒、插座盒及灯头盒内导线预留长度应为15cm，配电箱内导线的预留长度为配电箱体周长的1/2，出户线的预留长度为1.5m3）为保证载流导体良好的散热性，导线外径总截面积不应超过管内面积的40%4）导线在变形缝、伸缩缝处，补偿装置应灵活自如，导线应留有一定的余度5）同一交流回路的导线必须穿在同一管内，不同回路、不同电压和交流与直流的导线，不得穿入同一管内6）在任何情况下，导线均不得明露（跨接地线除外），箱盒须用盖板封闭，盖板螺丝齐全紧固2、导线连接（1）涮锡缠头法连接：①多股软线和硬导线相连接处；潮湿、多尘场所如卫生间、机房、室外等处的接线，必须采用涮锡缠头法接线②缠绕时应保证接触面积和机械强度，至少缠绕5圈③焊锡要饱满，表面光滑，不得有虚焊、夹渣，涮锡要均匀，接头部位清洁，要控制涮锡的湿度尽量减少烧坏导线绝缘层，之间的间隙要缠绝缘带④涮锡后要马上包扎，内缠橡胶（或粘塑料）绝缘带，外用黑胶布包扎严密2）导线与设备、器具连接时，截面积在10mm2及以下的单股铜芯线直接与设备、器具的端子连接；截面积在10mm2以上时，采用压接铜接线端子后再与设备、器具的端子连接。
二、电缆敷设1、施工流程电缆敷设施工流程见图2、施工要点（1）电缆敷设前作好施工计划，列出详细电缆表，表中注明每个回路电缆的型号规格、长度、路径、起始设备名称2）电缆敷设前对电缆进行外观检查，并用1KV摇表进行绝缘检测，同时作好记录3）电缆出入竖井、建筑物、柜（盘）处以及管子管口处等做密封处理4）电缆水平敷设时采用人力牵引；电缆沿桥架敷设时，均单层敷设，排列整齐，不得有交叉，拐弯处的允许弯曲半径必须符合施工验收规范的规定，电缆弯曲两端均用电缆卡固定，电缆从电缆绕盘展开方法见图5）电缆敷设排列整齐，水平敷设的电缆首尾两端、转弯两侧及每隔5-10m处设固定点；敷设于垂直桥架内的电缆固定点间距不得大于规范规定电缆固定间距电缆种类固定点的间距（mm）电力电缆全塑型1000除全塑型外的电缆1500控制电缆1000（7）电缆敷设完后，应立即封门上锁，防止电缆损坏；电缆进入建筑物时，管口应密封；电缆敷设完毕后，应及时清除杂物，盖好盖板，必要时，尚应将盖板缝隙密封，以免水、汽、油、灰等侵入8）标志牌规格应一致，并有防腐的功能，挂装应牢固标志牌上应注明电缆编号，规格和电压等级直埋电缆进出建筑物、电缆井及两端应挂标志牌。
沿支架敷设电缆，在其两端处，交叉处应挂标志牌，直线段应适当增设标志牌9）电缆的弯曲半径不应小于表的规定电缆最小允许弯曲半径序号电缆种类最小允许弯曲半径1无铅包钢铠护套的橡皮绝缘电力电缆10D2有钢铠护套的橡皮绝缘电力电缆20D3聚氯乙烯绝缘电力电缆10D4交联聚氯乙烯绝缘电力电缆15D5多芯控制电缆10D注：D为电缆外径（11）电缆与设备、器具连接时，截面积在2.5mm2及以下的多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接；截面积大于2.5mm2的多股铜芯线，除设备自带插接式端子外，接续端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡三、配电箱安装1、施工流程见图2、安装要点（1）安装前将箱芯拆下，注意妥善保存箱芯和有关螺丝等，不得磕碰、雨淋，盘芯与箱体分别做好标示，然后将箱体安装2）根据土建标高线，确定箱体的安装高度3）箱体开孔严禁切割，应用开孔器开孔，做到一管一孔，注意控制箱体的标高和出墙尺寸，并焊接接地线，保持接地的连续性4）箱体固定的垂直偏差应满足规范要求5）盘面组装时，应先将箱芯固定，暗装箱应将箱盖紧贴墙面6）箱内配线应整齐，无铰接现象，导线连接紧密，不伤芯断股，垫圈下螺丝两侧导线截面相同，同一端子上导线连接不多于2根，防松垫圈齐全，回路编号齐全，标示正确，多股导线应涮锡或压接接线端子。
7）全部电器元件安装完毕，用500MΩ表对线路绝缘遥测，检查各线之间绝缘，并做好记录，绝缘电阻值应大于0.5MΩ四、 灯具安装1）成排灯具安装前必须弹线，保证灯具中心线控制在允许偏差范围之内成排灯具吊杆或吊链应在同轴线上，不得出线内外八字型2）塑料台固定牢固，与建筑物表面不应有缝隙塑料台直径在75-150mm时应用两条螺丝固定，直径在150mm以上是应用三条螺丝成三角固定3）3kg以上的灯具，必须与埋吊钩或螺栓，吊钩其圆钢直径不小于吊挂销钉的直径，且不小于6mm4）灯具的裸露金属外壳应可靠接地保护，且有明显的标识，接地采用专用螺栓（螺丝），灯具安装完后应擦拭清洁，无污染5）在变电所内，高压、低压配电设备的正上方，不应安装灯具6）事故照明灯具须有标明特殊标志，疏散指示灯具标明走向及距安全出口的距离7）嵌入顶棚内的装饰灯具（包括公共区及出入口）的配管配线应按照以上项目的要求及做法完成，与嵌入式灯具连接的金属软管，其末端的固定管卡宜安装在自灯具、器具边缘起沿软管长度1m内8）嵌入顶棚内的装饰灯具的边缘应与顶棚面的装修直线平行，如灯具对称安装时，其纵横中心轴线应在同一条直线上，偏斜不应大于5mm。
9）照明灯具采用吊杆或吊链吊装时吊杆应垂直，双链或双杆应平行，照明灯具内外应用干布及无水酒精擦净，导线与灯具连接应紧密牢固，不伤线芯，照明灯具及导线应绝缘良好10）照明灯具的导线，其电压等级不应低于交流750V，其最小线芯截面应符合表的规定导线线芯最小截面积灯具安装的场所及用途线芯最小截面积（mm2）铜芯软线铜线铝线灯头线民用建筑室内0.50.52.5工业建筑室内0.51.02.5五、开关、插座面板安装1）保证标准层各箱盒口与同一轴线的距离、与建筑物阳、阴角的距离一致；成排的开关盒之间的距离应保持一致2）要保证强电盒口与弱电盒口的距离在50cm以上，保证盒口与管道等的距离，不符合时要采取技术措施3）配电箱、开关盒的位置不应设在门、窗的开启方向后以及影响设备操作处，中间接线盒应设在不影响视线观感的地方4）对开关盒、插座盒影响观感的重要部位如：门厅的墙面、卫生间瓷砖墙面，要结合土建排砖，对其位置加以调整六、电机的检查接线1、检查接线要点：（1）电动机的金属非带电部分应可靠接地2）线径在10mm2以上必须压接线端子，其他线径必须涮锡连接3）电动机应测试绝缘电阻：1kv以下电动机使用摇表摇测绝缘电组应不小于1兆欧姆。
2、电机接线要求：（1）电机接线端子与导线必须连接紧密，连接用的紧固件，必须有锁紧装置，在电机接线盒内裸露的不同相导线间和导线对地间最小距离，必须符合施工规范规定2）电机应进行绝缘摇测，相间、相对地绝缘电阻不能低于0.5ΜΩ（500V摇表），进入电机的蛇皮管应使用塑包蛇皮管，进入电机接线盒应使用蛇皮管专用接头锁紧固定，接线盒内的接线端子接地螺丝如有生锈应换掉，电机接线盒内的螺丝配件均为镀锌件，不应使用非镀锌制品3）进入电机的导线应分相色，地线应使用双色线，其他颜色的导线不能代替4）从线槽桥架引至电机的部分应作好接地保护，离地面、没有墙时应做立式支架固定七、电机试运行1）电机的第一次启动在空载下点动，无反转、卡阻等问题后，进行有载启动2）电机在运行时进行电机的转向、电流、电压、电机温升等的检查3）交流电动机带负荷连续起动次数，如生产厂家无规定时，可按下列规定：（1）在冷态时，可连续起动二次2）在热态时，可连续起动一次3）启动多台电动机时，应按容量从大到小逐台启动，不能同时启动八、照明器具试运行1）电气照明器具应以系统进行试电运行，系统内的全部照明灯具均得开启，同时投入运行，运行时间为24h。
2）全部照明灯具通电运行开始后，要及时用钳流表、万用表测量系统的电源电压及负荷电流，并做好记录试运行过程中每隔2h还需测量记录一次，直到24h运行完为止上述各项测量的数值要填入试运行记录表内九、低压配电箱、柜调试1）配电柜试运行前，检查配电柜内有无杂物，安装是否符合质量评定标准，相色、铭牌号是否齐全2）在未关闭主开关时，直投柜要校相3）将开关柜内各分开关处于断开位置，当主开关闭合后，逐个合上分开关4）在空载情况下，检查各保护装置的手动、自动是否灵活可靠5）送电空载运行24h，应无异常现象。
