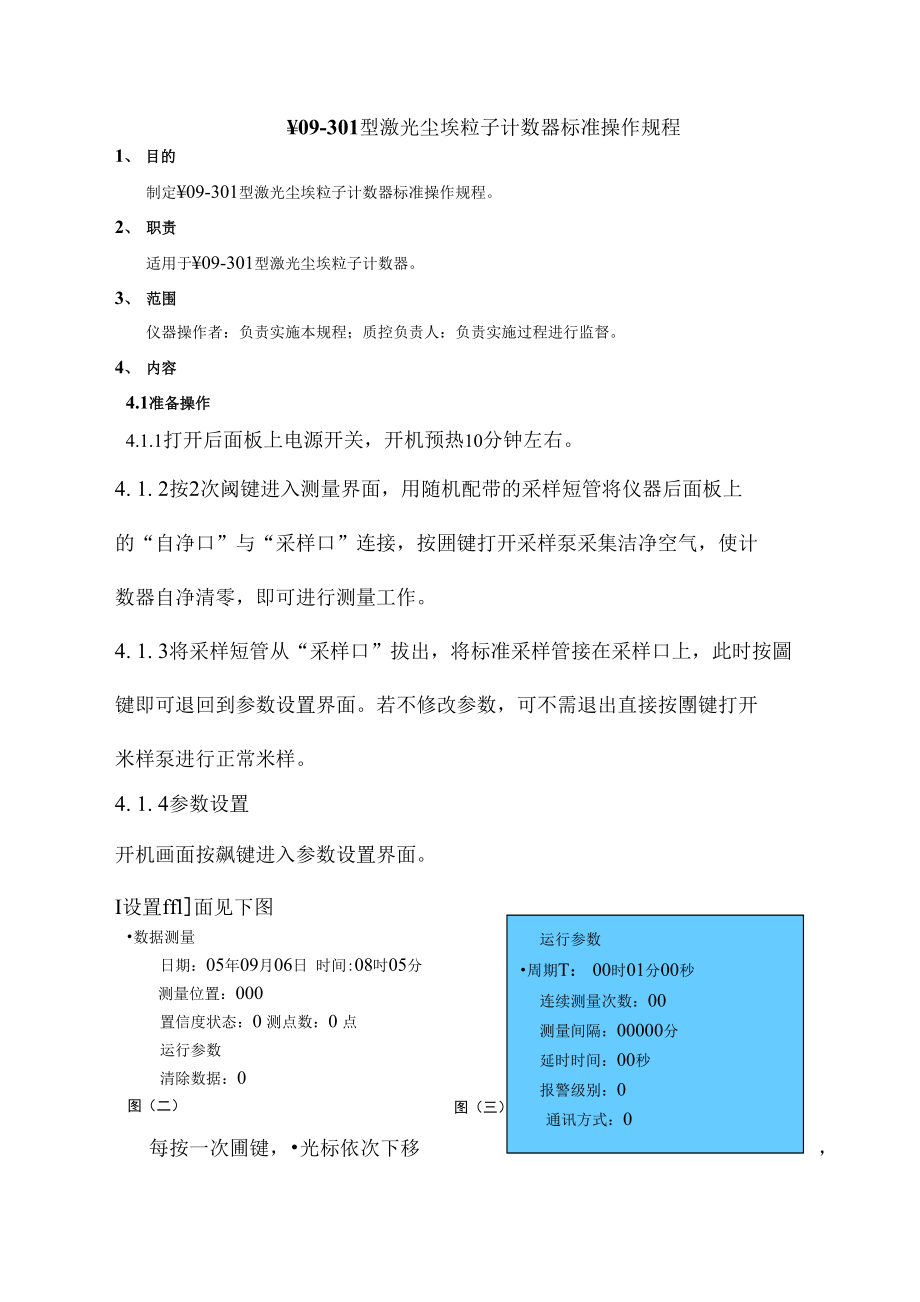

09-301型激光尘埃粒子计数器标准操作规程1、 目的制定09-301型激光尘埃粒子计数器标准操作规程2、 职责适用于09-301型激光尘埃粒子计数器3、 范围仪器操作者：负责实施本规程；质控负责人：负责实施过程进行监督4、 内容4.1准备操作4.1.1打开后面板上电源开关，开机预热10分钟左右4. 1. 2按2次阈键进入测量界面，用随机配带的采样短管将仪器后面板上 的“自净口”与“采样口”连接，按囲键打开采样泵采集洁净空气，使计 数器自净清零，即可进行测量工作4. 1. 3将采样短管从“采样口”拔出，将标准采样管接在采样口上，此时按圖 键即可退回到参数设置界面若不修改参数，可不需退出直接按團键打开 米样泵进行正常米样4. 1. 4参数设置开机画面按飙键进入参数设置界面运行参数•周期T： 00时01分00秒连续测量次数：00测量间隔：00000分延时时间：00秒报警级别：0通讯方式：0I设置ffl］面见下图•数据测量日期：05年09月06日 时间:08吋05分测量位置：000置信度状态：0 测点数：0 点运行参数清除数据：0图（三）图（二）每按一次圃键，•光标依次下移，每按一次UJ键，•光标依次上移， 并伴有“嘟”声。
当•光标移至日期，按制键进入调整日期参数状态，05 年09月06日，_表示调整位，按“增”键依次增加（0-9）,每按一次 團 键，—光标依次向后移并循环，按風］键保存当前设置并退出，时间设置相同 当•光标移至测量位置，按刷键进入调整地址号参数状态，用户可根据自 身的测量需求将测量点编号，以便保存和查询各测量点的数据，按阈键保 存当前设置并退出当•光标移至置信度状态：0,表示置信度测量状态关, 即进行普通测量状态：1到5,表示置信度测量状态开，即进行置信度测 量，置“1”表示洁净度等级判定依据为ISO标准，置“2”表示洁净度等级 判定依据为旧版GMP标准，置“3”表示新版GMP静态测量，置“4”表示新 版GMP动态测量，置“5”表示中断本次置信度测量测点数为所要测量的 测点数，只在2-9点中任意设定（UCL测量时需要设定），因为超过10个 点时，不需进行UCL测量设置方法同前，按阈键保存当前设置并退出当•光标移至运行参数，按風键进入图（三）画面，周期T：表示采 样周期，一般设置为60秒-24小时，用户可根据自身要求设置，设置方法同 、八 刖连续测量次数：为测量一个点的次数设置（注意；次数是从用户在测量 时按后算起），如设置2次，则计数器会自动连续两个周期的采样测量。
测量间隔：是指点与点之间的测量间隔时间设置，以秒为单位，当测量 间隔设置为00000时，表示关闭测量间隔功能当测量间隔设置为00010时, 表示测量间隔时间为10秒，当测量间隔设定为99999时表示设定连续测量 设定次数后结束测量 延时时间：按［1键泵启动后到实际开始计数之间的间隔时间，其作用 是为了消除采样管道及系统内部残留灰尘对测量结果造成的影响注意：延 时时间设置必须小于采样周期例如周期T： 1分钟，连续测量次数为2,测量间隔：00060,延时30 秒则从用户在测量时按［f］键后，延时30秒开始计数，计数器二分钟后自动 关闭采样泵，每一分钟采样周期结束会有“嘟”声提示，间隔60秒后计数 器自动开启采样泵测量，无限循环，直至用户手动关闭［3键采样才结束过 程如图（四）所示：UCL： OFF0.3um0.5umF： O.OOL/mT:0006000l.Oum03.0um05.0um0lO.Oum0L:00008/01/04 10:刃W:OFF P:OFFS:OFFR:0179/1000图（四）UCL： OFF0.3umF： 2.83L/mT:00018/0006000.5um0l.Oum03.0um05.0um0lO.Oum0L:00008/01/04 11:12W:OFF P:OFFS:OFF R:0179/1000图（五）a） UCL: OFF表示置信度测量功能关闭，仪器处于连续测量状态。
如图（四）b） F： 0. OL/m表示采样泵未开启当用户开启采样泵后屏幕显示为F：2. 83L/mo 如图（五）c） T:00018/000060表示为采样过程中采样泵开启测量的时间段的状态, 其中00018表示当前已经采样到的时间秒数，000060表示采样周期d） 当运行参数设置中，周期为60秒，连续测量次数为0,测量间隔为0,延 时时间为0时，打开隔］键后，如图（五）显示其中采样的前三秒不 作为采样的数据（即延时功能）.e）当运行参数设置中，周期为60秒，连续测量次数为2次，测量间隔为1 分，延时时间为3秒时,打开團键后，如图（六）显示C:000/002 变成002/002时，采样泵停止工作,进入测量等待状态如图（七）•f） 0.3、0.5、1、3、5、10 （pm）表示采样粒子颗粒的粒径，后面的数 值表示2. 83升/分钟采集的颗粒数g） L:000表示采集的地址号为000h） C: 000/002中000表示采样一分钟没有结束,当采样一分钟结束，000 自动变为001,以次类推002表示连续采样次数i） 08/01/04 10:57表示当前测量的时间和日期j） W:OFF表示观察即时采样数据窗口关闭.如按圖键可使OFF变为ON, 即观察即时采样数据窗口打开，显示屏上数据会显示当前采集的颗粒 数的变化情况。
如在不采样的情况下按陋］键，屏幕中W没有变化 屏幕显示上一分钟的浓度和2. 83升采样值k） P:OFF表示打印功能关闭，按圖键显示为ON可实现完成打印功能注：米样周期结束即开始打印)l) S:OFF表示存储功能关闭，按刷键显示为ON可实现数据保存功能R:0179/1000表示最多存储1000组数据中已经存储了 179组数据存 储数据不要超过1000组，以免引起内存不足，数据比较多时，尽快 上传电脑，然后清除数据m) T:00001/000060变为T:000060,表示采样周期结束n) H： 00060变为H:00048/00060,表示等待时间的延续当等待时间结 束，显示画面自动转入图(六)状态进行工作周而复始，直至用户关 闭采样结束o) 显示的采样时间相应变化p) S： ON,则R相应递增变化q) 其他显示功能相同r) 报警级别：所测环境超过设置级别,采样周期结束时发出“嘟”报警 声s) “0”代表没有设置报警功能，t) “5 ”代表所测环境洁净等级超过百级报警(ISO 5);u) “6”代表所测环境洁净等级超过千级报警(ISO 6);v) “7”代表所测环境洁净等级超过万级报警(ISO 7);w) “8”代表所测环境洁净等级超过十万级报警(ISO 8);x) “9”代表所测环境洁净等级超过三十万级报警。
4.2操作步骤4. 2. 1在参数设置界面下按 闻键、用键及阈键，设定所需工作参数 若数据库清零，将光标移至数据清零处，按闻键令数字由“0”改成“5” 然后按風键，数字变成“9”即可若不修改工作参数，直接按刷键进入 测量界面4.2.2参数设置完毕，须将“ •”光标移至数据测量，按阈键进入测量界 面4. 2.3按風键进入测量界面后，按團键，打开泵源进行采样测试，采集数 据若采样结果理想，则按刷键，令液晶屏下方“R”为ON,存贮采样数 据，否则就按阈键，令“R”为OFF按键，转换显示方式按闻键、 ■键，在第一、第三状态可翻动观察以前某周期采样记录再按團键，则 为关4.2.4在测试界面时，若需改变工作参数，按圖键退回到参数设置状态进 行4.2.5清除数据：将“•”光标移至清除数据，按阈键显示Q,当要删除 尘埃粒子计数器所存的所有数据时，将0调到5后按刷键，数字5变为9 表示内存删除成功注意：所存数据全部被删除，请小心操作）4. 2.6数据查询：将“•”光标移至数据查询，按刷键进入查询画面4. 2. 6. 1在普通测量状态下查询：按刷键可进入如图（八）状态，按闻键可调整光标位的数值（0-9） 按團键可调整光标位置依次向后并循环，来调整不同的查询年、月、 日。
完成调整后按刷键，再按團键将•光标移至开始查询如图（九）， 按阈键，等待几秒中后屏幕显示查询当日的第一条数据如图（十），按闻 键可查询当日存储的其他数据如无当日查询数据，则屏幕显示没有数据在图（十）状态时，按（D键可查看当前数据的/n?数值如图（十一）按圖 键退出，返回设置画面如图（二）状态4.2.6.2在置信度测量状态下查询：选择设置对应的置信度状态：1--4,将・光标移至数据查询，按厕键，重 复普通测量的设置操作，再按刷键进入在图（十二）状态，即可查询存储 的UCL值其中Mmax是指采样点中的最大采样浓度的平均值PCM是以 立方米为单位ISO CLASS： 8是指以置信度计算洁净等级达到十万级具 体置信度的计算方法请查询GB/T 16292—1996医药工业洁净室（区）悬浮 粒子的测试方法中的内容4. 3打印%1 采样泵开启时，在测量界面浓度显示方式下，按圖键，令“P”为ON, 即每个周期结束时打印数据为测量浓度（颗/米3）,不需打印时再按［f］键 令“P”为OFFo在其他显示方式下则每周期结束时打印对应周期内的粒子数 置信度设定状态下，除了在每周期采样结束打印外，最终还打印置信度值及 洁净级别。
1 采样泵关闭时，按闻键、用键调至需打印的起始页，按［1键即从这一 页开始打印，直至不需打印时再按厠键，打印结束不受屏幕下方“P”0N 或OFF的影响1 查询数据打印：在非置信度情况下，将查询数据调到需打印的地方，按圃 键即开始打印，不需打印时再按键停止打印，打印内容为对应显示方式 下的颗粒数，可通过圖键改变显示方式，既可打印采样周期内颗粒数，也 可打印浓度（颗/米3）在置信度情况下，将查询数据调到需打印的地方， 按［D键即开始打印，不需打印时再按圖键停止打印，打印内容为置信度结 果4. 4关机程序为保证仪器测量精度，关机前将过滤器与采样口相连，按［f］键，使仪器自净2-3分钟，计数值趋近于0,然后关机5注意事项5.1使用环境条件温度：10C—30C湿度：20%—75%大气压力：86kPa—106kPa5.2允许最大采样环境35000颗/L （尘埃颗粒粒径不大于0.5pm）,采样空气中不得含有酸碱等腐蚀性气体5.3自净时间WlOmin5.4测量位置0-999 点5.5打印功能UCL测量结果.嵌入式热敏式打印（避免发尘），可打印测量数据及5.6数据存储普通测量数据1000组，UCL测量数据200组。
5.7电池连续工作时间6〜8小时5.8数据上传功能通过RS232和通讯软件可将采集数据上传至计算机中，并可将数据导入office的excel中进行编辑，保存及打印功能5.9为延长泵的寿命，不采样时随时关泵5.10假如仪器受到干扰不能正常工作，请按圖键或圖键5.11进入数据测量后的第一状态为上次关机时最后一次保存的数据5.12仪器内部装有可充式内置锂离子电池，充满一次电后，可连续测量六小 时电池电量显示在显示屏的右上角，电量不够时符号将变空，此时要及时 充电，以免仪器出现不正常状况电池充电。
