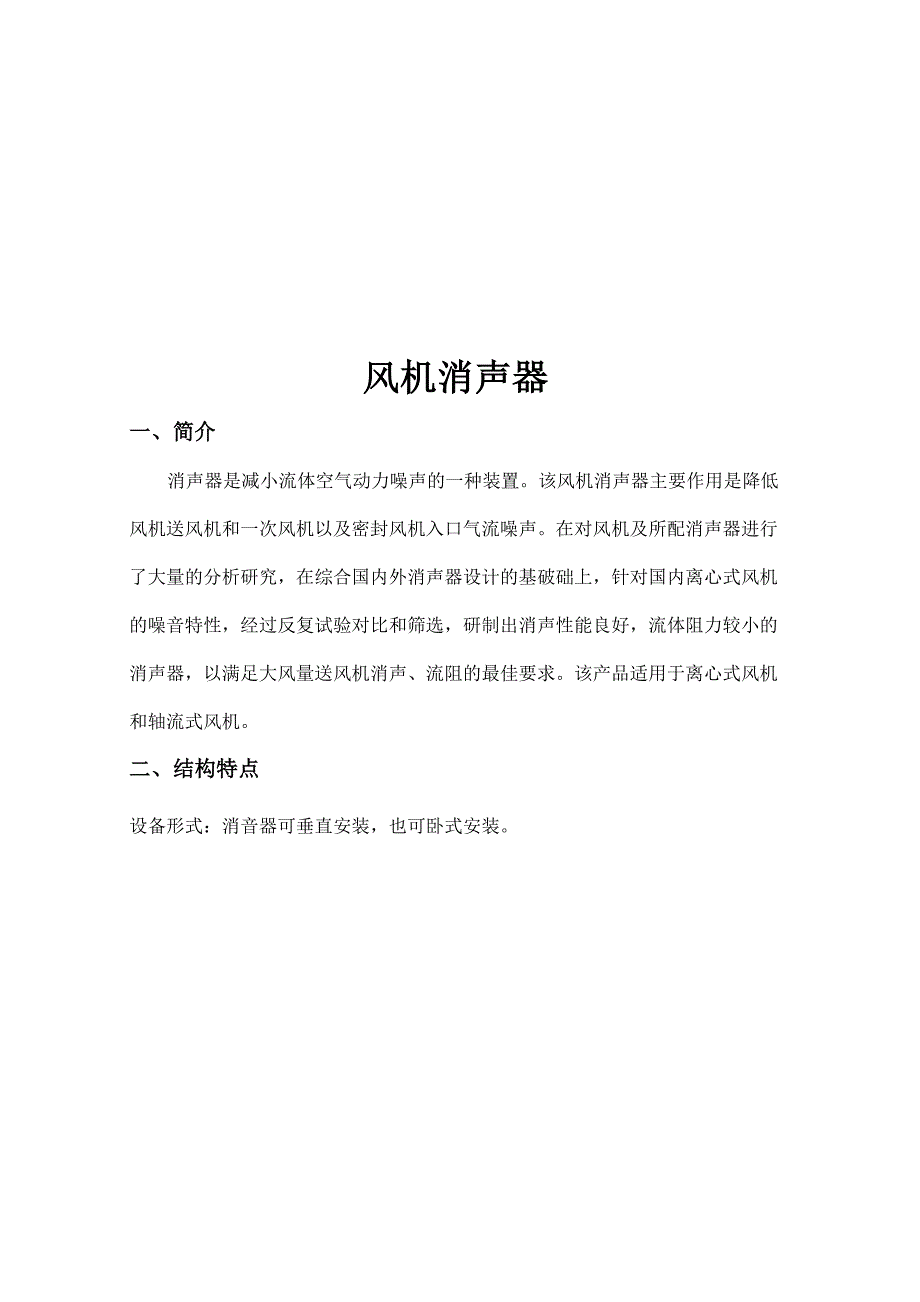

风机消声器一、 简介消声器是减小流体空气动力噪声的一种装置该风机消声器主要作用是降低 风机送风机和一次风机以及密封风机入口气流噪声在对风机及所配消声器进行 了大量的分析研究，在综合国内外消声器设计的基破础上，针对国内离心式风机 的噪音特性，经过反复试验对比和筛选，研制出消声性能良好，流体阻力较小的 消声器，以满足大风量送风机消声、流阻的最佳要求该产品适用于离心式风机 和轴流式风机二、 结构特点设备形式：消音器可垂直安装，也可卧式安装为防止吸入外界杂质物，在消音器吸风口的前端设有防护网，防止杂物进入 下部是消音器本体本体由普通碳钢钢板组焊而成，内部设有消音单元并与本体 组焊为一体，以增加刚度出口与风道釆用焊接或法兰软连接采用厚、薄片相间吸声体阻抗性复合消声结构，该结构具有消声频带宽、中 高频消声量高、阻力较小、适合于大流量等特点消声器本体主要由消声器外壳和消声单元组成，外壳为长方体中间设消声 单元通道，消声单元通道由穿孔网板、超细玻纤棉和玻纤孔布加工制成，消声单 元在较宽的频段内都具有比较理想的消声效果，同样亦具有良好的空气动力特性, 并对导流、穿孔板进行了特殊设计，进一步降低了阻力损失。
三、规格及技术参数风机入口消音器设计符合JB/T6891-2004《风机用消声器 技术条件》风机入口消音器设计符合GBT17-88《钢结构设计规范》1、 消声器型号：CDSA-A、B、C其中：A——长，B——宽，C——高2. 技术参数：消音器消音量：大于25dB （A）设计流量：一次风机168407m3/h送风机 454244 m3/h四、安装要点：1•消声器在现场组装时应根据每个消声单元的编号（见下图），气流方向按顺序安装何2、 -2•消声单元与风管机之间采用法兰或软连接连接，软连接之间填塞石棉带密封或密封胶密封3. 消声器用支腿支撑吊装在横梁上，采用焊接或拉杆固定五、注意事项1、 消声器的气体含尘量一般应低于150mg/m3如在高粉尘场合下使用，应 先经除尘滤清2、 露天使用加防雨棚，消声器不允许含水雾太大、油雾或腐蚀性气体通过， 气体温度W150°C3、 如果空气含尘量影响吸音效果，可以半年清洁一次，清刷消音单元表面上 的灰尘4、 定期清理防雨棚立柱四周丝网上的杂物。
