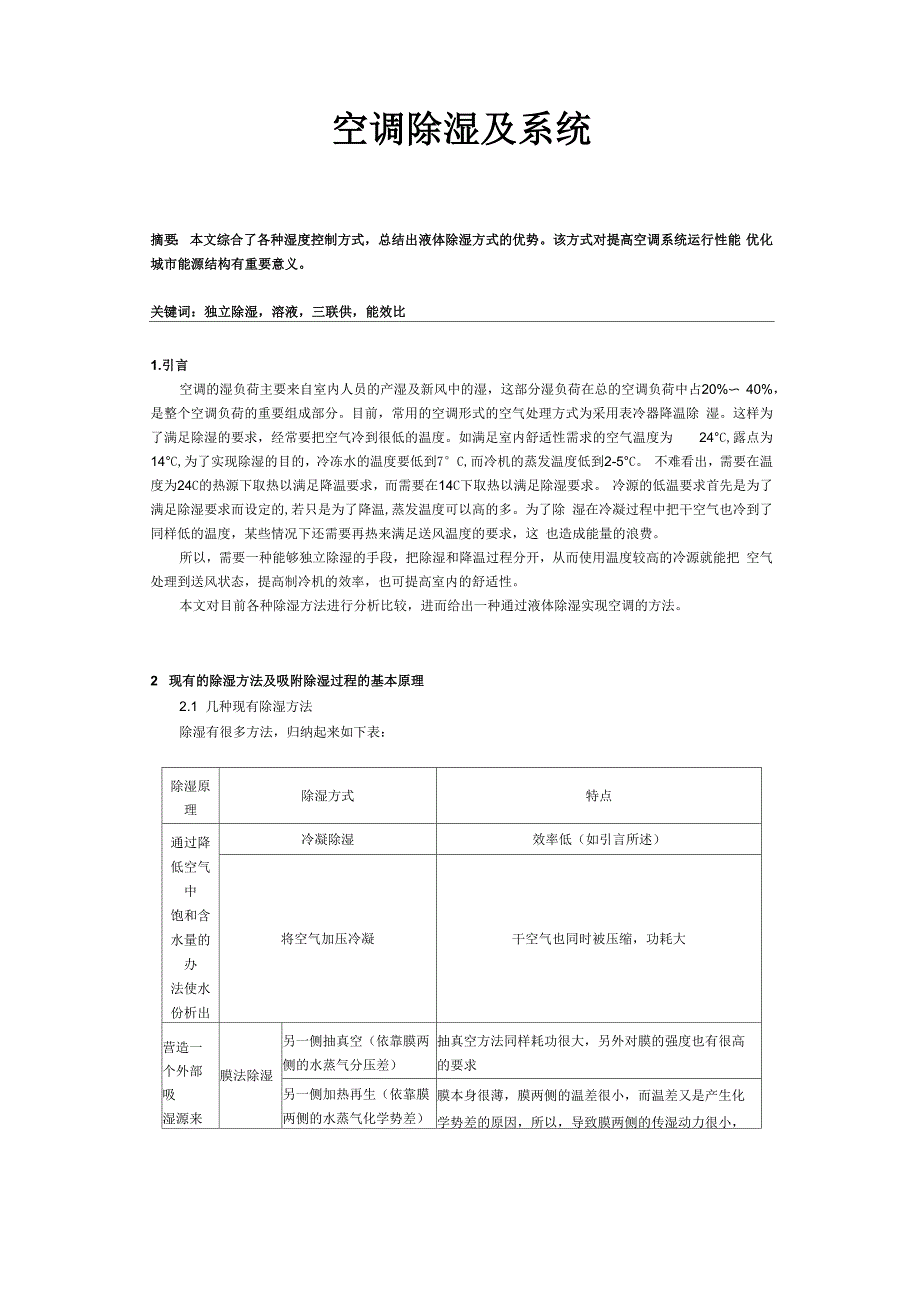

空调除湿及系统_第1页
1/7

空调除湿及系统摘要: 本文综合了各种湿度控制方式,总结出液体除湿方式的优势该方式对提高空调系统运行性能 优化城市能源结构有重要意义关键词:独立除湿,溶液,三联供,能效比1.引言空调的湿负荷主要来自室内人员的产湿及新风中的湿,这部分湿负荷在总的空调负荷中占20%〜 40%,是整个空调负荷的重要组成部分目前,常用的空调形式的空气处理方式为采用表冷器降温除 湿这样为了满足除湿的要求,经常要把空气冷到很低的温度如满足室内舒适性需求的空气温度为 24°C,露点为14°C,为了实现除湿的目的,冷冻水的温度要低到7°C,而冷机的蒸发温度低到2-5°C 不难看出,需要在温度为24C的热源下取热以满足降温要求,而需要在14C下取热以满足除湿要求 冷源的低温要求首先是为了满足除湿要求而设定的,若只是为了降温,蒸发温度可以高的多为了除 湿在冷凝过程中把干空气也冷到了同样低的温度,某些情况下还需要再热来满足送风温度的要求,这 也造成能量的浪费所以,需要一种能够独立除湿的手段,把除湿和降温过程分开,从而使用温度较高的冷源就能把 空气处理到送风状态,提高制冷机的效率,也可提高室内的舒适性本文对目前各种除湿方法进行分析比较,进而给出一种通过液体除湿实现空调的方法。

2 现有的除湿方法及吸附除湿过程的基本原理2.1 几种现有除湿方法除湿有很多方法,归纳起来如下表:除湿原 理除湿方式特点通过降 低空气 中饱和含 水量的 办法使水 份析出冷凝除湿效率低(如引言所述)将空气加压冷凝干空气也同时被压缩,功耗大营造一个外部 吸湿源来膜法除湿另一侧抽真空(依靠膜两 侧的水蒸气分压差)抽真空方法同样耗功很大,另外对膜的强度也有很高 的要求另一侧加热再生(依靠膜 两侧的水蒸气化学势差)膜本身很薄,膜两侧的温差很小,而温差又是产生化 学势差的原因,所以,导致膜两侧的传湿动力很小,吸收空 气 中的湿不可行利用吸附 材料吸湿固体吸附材料多孔材料:硅胶,活性炭,沸石(分子筛),氧化铝 凝胶,有机物及盐类:高分子材料,氯化锂晶体等液体吸附材料溴化锂,氯化锂,氯化钙,乙二醇,三甘醇等【2]对表中各种除湿方式比较可以看出,利用吸附材料除湿是现有的除湿方式中能够实现湿度独立控 制的较为可行的方式2.2 吸湿材料除湿基本原理采用液体和固体吸湿材料除湿[1.4]的系统出现于本世纪 50年代,之后蓬勃的发展起来,已经开发出多种形式的系统篇幅所限,这里不做介绍吸湿剂完成整个除湿 再生循环的状态变化如下图 所示:图 1 吸湿剂状态的变化采用固体吸附材料除湿的系统,有固定床式和转轮式两种。

固定床式固体吸附除湿装置是通过改 变空气测流向实现间歇式的吸湿再生;转轮式除湿得到了更广泛的应用,它可实现连续的除湿和再生 这两种除湿方式有着致命的弱点就是动态的运行过程,期间混合损失大,影响效率,另外,这种形式 很难实现等温的除湿过程,而除湿过程释放出的潜热使除湿剂的温度升高,吸湿能力大打折扣,整个 过程传热传质的不可逆损失大,效率不高相对于固体吸附材料,由于液体具有流动性,采用液体吸湿材料的传热传质设备比较容易实现; 另外,液体除湿过程容易被冷却,从而实现等温的除湿过程,不可逆损失可以减小所以采用液体吸 收除湿的方法有可能达到较好的热力学效果图 2 、图 3 是带有不同浓度溶液的饱和分压力线的湿空气的温湿图图 2 是液体除湿中溶液状态 变化过程,1-->2 是除湿过程,溶液浓度升高,同时若采用逆流、冷却等手段,该过程可以近似等温 甚至降温进行;2-->3-->4 是溶液被加热、再生的过程,该过程需要提供热量,使溶液中的水份蒸发, 溶液变浓;4-->1 溶液被冷却,再进入除湿器除湿图3 表示的是液体除湿中空气的状态的变化过程, 双线表示除湿的过程,单线表示再生的过程图 2 吸湿溶液的循环过程 气的循环过程图 3 除湿及再生空3 液体除湿空调系统 液体除湿系统发展已经有 40 几年的历史,应用过程中出现了诸多问题,如开始使用的溴化锂、 氯化锂溶液对管道、设备有强腐蚀性,而一些有机的溶液如三甘醇有挥发性,有机物弥漫在空气中, 会危害人体健康;由于稀释和再生过程都为变温过程,不可逆损失大,导致该类系统的效率很低,产 出冷量与消耗的再生热量的比(能效比)一般在0.3 左右。

上述的问题现在已经基本得到了解决:使 用塑料材料可以防止盐溶液的腐蚀,而且成本较低,盐溶液不会挥发到空气中影响污染室内空气; 通过对调整工艺流程,可以得到接近等温的除湿与再生过程,实现较高的能效比3.1 液体降湿系统的能耗分析 要提高液体除湿系统的能耗,首先要分析原有的液体除湿系统能耗低的原因传统的液体除湿空 调系统除湿器溶液的流量很大,浓溶液和稀溶液的浓度差在 2%左右这样尽管在除湿过程中采取一 些冷却的措施来减小由于溶液温升导致其吸湿能力的下降,但是传质过程中的水蒸气分压差造成的不 可逆损失仍然很大如下图所示:km传做澀蟹内典不先上述过程导致的直接后果是再生温度高,从而再生器的效率低由于解决上述问题的方法是采用 分级除湿的思路[5,] 即在除湿的过程盐溶液的浓度是随着湿空气湿度的变化而变化的,同时每一级都 采取相应的冷却措施这样,如图5 所示,传热温差,传质的浓度差会大大减小,从而减小了除湿过 程的不可逆损失充分的利用了溶液的吸湿能力,即在吸收同样多的湿量的情况下,分级的方法可使 得溶液的浓度差达到 10%左右这样送回再生器的溶液的浓度降低了,更容易被再生,从而减少了高 温热源的消耗。

— 去打根据质量平衡关系,采用了分级思想的除湿器溶液的流量会因为浓度差的增大而变小,而小流量 会减小气、液的接触面积为了强化换热,保证除湿器每一级内的溶液流量很大,而级与级之间的流 量很小这样即保证了换热有充分的接触面积,又使得溶液进出口可以实现高的浓度差整个除湿器 的流程如图 6 所示,图中的数据是一组实验结果其中,除湿过程不断被冷却,冷却水一部分来自室 外的冷却塔,一部分来自室内回风对室内回风的焓的回收也使得整个系统运行的能效比大大提高SkAj-.urr璋段為出口卩川:6liA™ii-1 “«MT«迅.'丄丄..—7的".V:瞰阳索內回风I讯3图 6 除湿器流程图 对于再生器也要采用分级的思想,用高温的热源再生比较浓的溶液,用比较低温的热源再生比较 稀的溶液,这样使得热源的利用效率提高图 7 是一种分级再生器的思想,图中的温度都为设计温度 定义以下几个参数:其中,EER^quid为液体除湿空调的能效比,Qc为得到的冷量,kW; Qh为再生器的加热量,kW 对于除湿器,由于冷却水的引入,使得整个过程近似等温的进行,被处理的室外空气状态为:33.9°C,22.3g/kgair,焓值为91.3kJ/kgair,出口状态为39.4°C,6g/kgair,该空气经过与室内回风间接蒸 发冷却,状态被处理至22C,6g/kgair,焓值为37.3kJ/kgair。

之后,空气被等焓加湿到送风状态(17C) 空气处理的焓差为54kJ/kgair,除湿量 M 为16.3g/kgair△i为被处理空气的焓差,则Qc表示为:Qc=A=91 337.3=54kJ/kgair如图7中的一个热水进水温度为90C,出水温度为65C的再生器,设计的空气进口状态为33.9C,含湿量din为22.3g/kgair,焓值iin为91.3kJ/kgair,换热器的温差按照5C计,得再生空气的 出口状态为58C,含湿量do 48g/kgair,焓值i°为183.4kJ/kgair,这样,每除去1g水,再生器需要的加热量 q 为:_ (183.4-91.3) 血一% 一 (48-22.3)= 3.58(^/g),再根据除湿器的数据,得到:0.9316.3*3.丸54可见在热源最高温度为90 r的情况下,采用该方式能够比采用同样热源驱动的吸收式制冷机有更高的效率«* -J;碍F:\爭1jFsow注::卩:口讹呃3.2 集中再生的液体除湿空调系统 将液体除湿系统的空气处理部分和再生部分分开,并且多个空气处理部分共用一个再生器,构成 如图 8 所示的集中再生的液体除湿空调系统集中的再生器可采用多级回热的形式以提高其效率。

浓 溶液分出各个支路通往空气处理模块,吸湿后的稀溶液通过管路流回再生器再生,如此循环溶液的 回路带有储液灌,起到了蓄能调峰的作用末端的空气处理模块有两股空气流过,即被处理的空气 3 和起冷却作用的空气 2,被处理的空气被除湿并冷却,放出的热量被排风吸收,排到大气中还有一 小部分经过除湿的干空气通过蒸发冷却的方法产生冷水可以冷却除湿后温度较高的送风达到适宜的 送风温度,如图中的 11 所示1 送风 2 冷却空气进口 3 被处理空气进口 4 湿热排风 5 空气处理模块 6浓溶液7 稀溶液 8 储液灌 9 再生热源 10 再生器 11 间接蒸发制冷模块 12 表冷器图 8 集中再生的液体除湿空调系统采用液体除湿空调系统与传统的空调系统的设备相比,主要的换热部件采用塑料材料,防腐蚀而 且价格低廉,溶液的管道尺寸小且无需外保温,这些都使得设备的成本很低相比之下,溶液的投资 占了整个系统投资的主要部分,综合下来,整个系统的投资会低于传统的空调方式3.3 液体除湿系统的优势采用液体除湿空调系统与传统的空调系统相比有以下优势:1. 热负荷、湿负荷分开处理,避免了过度冷却和再热的损失,有较高的能源利用效率并提高了 室内的舒适程度:2. 通过溶液的喷洒可以除去空气中的尘埃、细菌、霉菌及其他有害物;同时由于避免了使用有 凝结水的盘管,也消除了室内的一大污染源;可采用全新风运行;提高了室内空气品质;3. 可使低温有热源驱动,为低品味热源的利用提供了有效的途径;4. 可以方便的实现蓄能,系统中设储浓溶液的容器,负荷小的时候储存浓溶液,负荷大的时候 用来除湿,从而减小了系统的容量和相应的投资;单位质量蓄冷能力为冰的蓄冷能力的 60%,而且无 需保温等措施。

5. 整个设备各个部件构造简单,节省初投资4 应用前景展望随着我国城市能源结构的调整,天然气将成为重要的城市能源,燃气---蒸汽联合循环是天然气利 用的理想的方式[3]在该方式中,一年四季都需要有热负荷在冬季,燃气---蒸汽联合循环所提供的 热能可用来供暖;在夏季,该热源用于空调中有以下几种方式:采用集中的制冷机,送冷水到用户, 由于冷水的温差小,冷水流量就会很大,造成管路初投资、冷水的输运损失都很大;还有一种方法是 送热水来驱动末端用户的吸收机,这种方法的问题在于所提供的热水温度不是很高,导致吸收机的能 效比下降,一般只有 0.4-0.6左右,这种方法基本上也不可行根据本文前面的介绍采用液体除湿 空调系统无疑是理想的选择5 总结 综合各种除湿方式,液体除湿法空调是可以实现湿度独立控制的空调方式,避免了冷凝除湿的能源浪费,并且该方式可以利用低品位的热源(温度为90°C)来驱动,而且具有较高的效率而目前 其他已有技术对于应用这样低温的热源制冷没有什么令人满意的办法其应用在热电冷三联供系统 中,是优化城市能源结构的有效的方式参考文献1. Desiccant cooling and dehumidification, 1992, p33-39, American Society of Heating, Refrigerating, and Air-Conditioning E。
