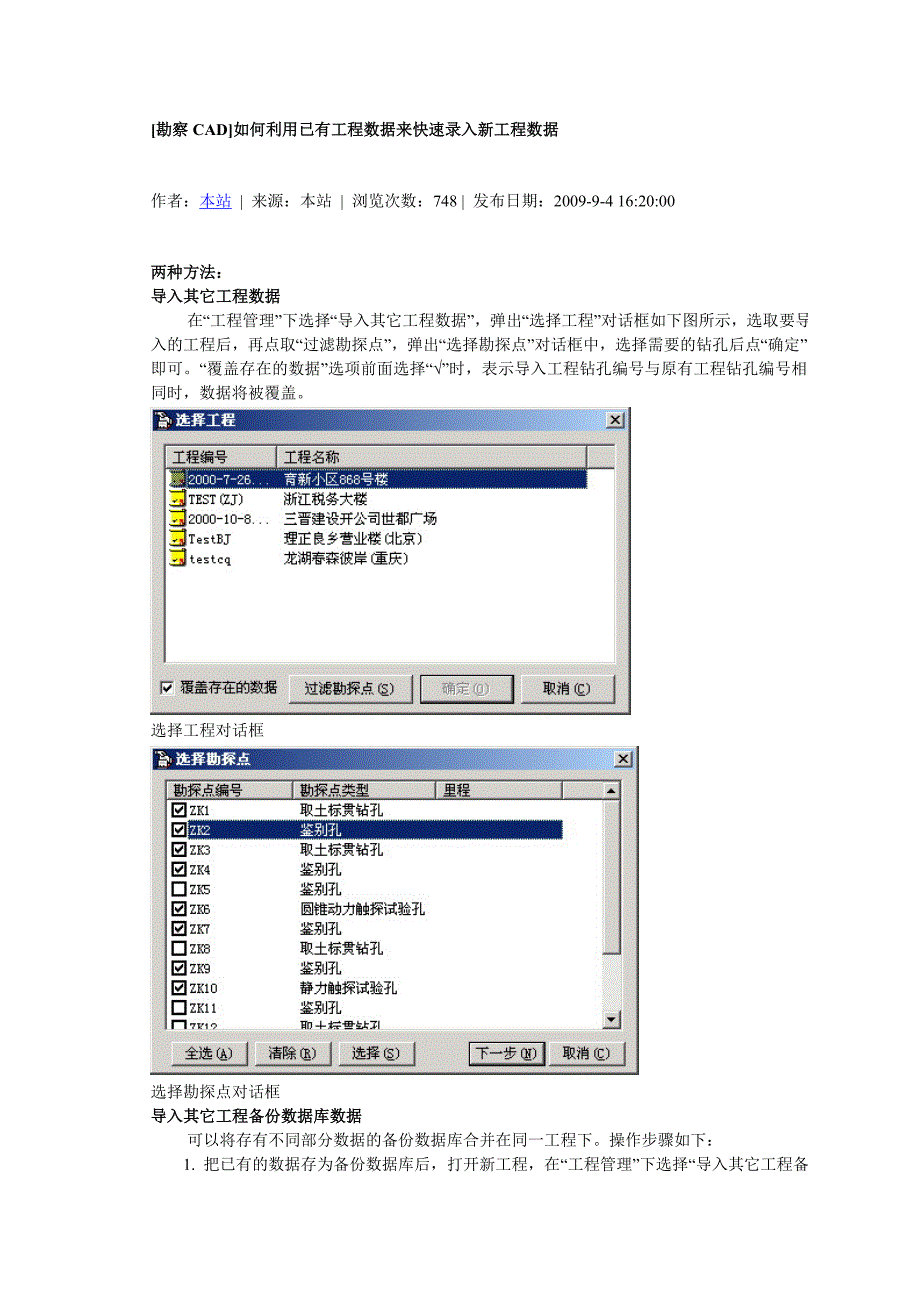

[勘察 CAD]如何利用已有工程数据来快速录入新工程数据作者：本站 | 来源：本站 | 浏览次数： 748 | 发布日期：2009-9-4 16:20:00两种方法：导入其它工程数据在“工程管理” 下选择“ 导入其它工程数据 ”，弹出“选择工程”对话框如下图所示，选取要导入的工程后，再点取“过滤勘探点”，弹出“ 选择勘探点” 对话框中，选择需要的钻孔后点“ 确定”即可 “覆盖存在的数据” 选项前面选择 “√”时，表示导入工程钻孔编号与原有工程钻孔编号相同时，数据将被覆盖选择工程对话框选择勘探点对话框导入其它工程备份数据库数据可以将存有不同部分数据的备份数据库合并在同一工程下操作步骤如下：1. 把已有的数据存为备份数据库后，打开新工程，在“工程管理”下选择“导入其它工程备份数据库数据”，弹出“ 选择 GICAD 备份数据库”对话框如下图所示选择数据库文件，点打开，弹出勘探点选择对话框，如上图所示选择 GICAD 备份数据库对话框2. 选择“下一步” ，弹出“ 选择勘探点孔内数据表”对话框如下图所示，选择要导入备份数据库的数据表选择勘探点孔内数据表对话框3. 选择“下一步”后，弹出“合并数据库选项”对话框如下图所示，在“合并数据库选项”对话框中，设置存在相同记录和钻孔不同的情况下如何处理要合并数据库。
点击“完成”，完成数据库的导入和合并再次导入其它的备份数据库，选择要导入的数据表，重复上述的步骤即可完成不同备份数据库的合并 合并数据库选项对话框说明：本文所介绍为勘察 8.0 版操作技巧，各其它个版本可能略有差异，但总体方法基本一致如有较大变化会在文中进行说明关键字： 勘察 CAD 操作技巧 上一篇： [勘察 CAD]工程勘察 CAD 的数据录入方法下一篇：没有了[勘察 CAD]工程勘察 CAD 的数据录入方法作者：本站 | 来源：本站 | 浏览次数：1045 | 发布日期：2009-9-4 15:28:00在如何利用已有工程数据来快速录入新工程数据所讲的常规的数据录入方法外，软件还提供了另外三种录入数据的方法，岩芯钻孔数据录入、野外孔数据录入和输变电柱状图数据录入下面分别介绍钻孔岩芯数据录入岩芯钻孔数据录入中可以录入钻孔的基本数据和野外描述数据，原位测试等数据需要到常规数据录入方法下补充在“工程管理”下选择“工程数据录入”下的“岩芯钻孔数据录入”或点选择 Windows“开始”按钮，然后选择“程序”菜单下的“岩芯钻孔数据录入”，弹出“钻孔岩芯数据表”对话框如下图所示，输入相关参数后关闭表即可。
注意：1. 表右上角的“新增”指增加一个新的钻孔数据新增钻孔时将把钻孔编号、钻孔深度、钻孔的 XY（或 NE）坐标、孔口标高、里程、偏移量、探井深度和土层深度的数据清空，其它数据保留上一个钻孔的值新增加的钻孔数据执行“入库”后才能写到数据库中2. 表右上角的“入库”会把新增加的钻孔数据或修改后的钻孔数据写到数据库中新增加一个钻孔后不执行“入库”功能将不能录入土层数据3. 表右上角的“删除”会删除当前钻孔的所有数据包括钻孔数据和钻孔的土层数据野外数据录入野外孔数据录入中可以录入钻孔的基本数据和常用的原位测试数据，野外描述及室内试验等数据需要到常规数据录入方法下补充在“工程管理”下选择“工程数据录入”下的“野外孔数据录入”或点选择 Windows“开始”按钮，然后选择“程序”菜单下的“野外孔数据录入”弹出对话框如下图所示，具体操作如下：点击原图看大图1. 新增一个钻孔，先输入钻孔编号和与钻孔有关的数据2. 对新增钻孔的数据执行“入库”操作3. 录入钻孔对应的土层、取样、标贯、动探和水位数据注意：1. 数据录入过程中，必须先有钻孔数据，再有对应的土层、取样、标贯、动探和水位数据2. 新增钻孔的数据必须执行“入库”操作，否则所录入的该钻孔数据将全部丢失，也只有数据入库后才能继续输入该钻孔的土层、取样和标贯等数据。
输变电柱状图数据录入(勘察 8.0 以前无此功能)输变电柱状图数据录入中可以录入钻孔土层数据，然后启动柱状图输出模块便可以生成钻孔柱状图在“工程管理”下选择“工程数据录入”下的“输变电柱状图数据录入”弹出对话框如下图所示，具体操作如下：点击原图看大图1. 新增一个钻孔，先输入钻孔编号和与钻孔有关的数据2. 对新增钻孔的数据执行“入库”操作3. 录入钻孔对应的土层数据和标贯数据.4. 录入完毕之后，执行右上角的“出图”，即可启动 AutoCAD，调用出图模块，绘制输出输变电柱状图注意：1. 表右上角的“出图”是启动 AutonCAD，调用出图模块，在 AutoCAD 加载菜单“柱状”下选择“生成输变电柱状图”，绘制输变电柱状图详细步骤参见 5.32. 表右上角的“定制”可以设置柱状图表头字段名称以及排列顺序说明：本文所介绍为勘察 8.0 版操作技巧，各其它个版本可能略有差异，但总体方法基本一致如有较大变化会在文中进行说明[勘察 CAD]如何快速复制勘探点数据作者：本站 | 来源：本站 | 浏览次数： 500 | 发布日期：2009-9-4 8:35:001. 在“辅助”下选择“ 复制勘探点数据 ”，弹出“复制勘探点数据”对话框如下图所示；2. 在对话框左侧选择被复制的钻孔（勘探点）编号；3. 在对话框右侧选择目标钻孔，选择后目标钻孔会在“目的勘探点编号” 处自动显示，若选择“全选”按钮可以选择所有的勘探点编号，选择“ 清空”按钮则清空当前勘探点编号的选择；对于不存在的勘探点，可在“目的勘探点编号”处手动交互，程序会自动新建一个勘探点；4. “拷贝源勘探点在勘探点表中的数据”是设置拷贝时是否覆盖已有勘探点在勘探点表中的数据（如勘探点类型、坐标、孔口高程等值） ；5. 点“选择复制的数据表”按钮，弹出对话框如下图所示在对话框中选择需要复制源勘探点的数据表，之后点“确定” 即可。
说明：本文所介绍为勘察 8.0 版操作技巧，各其它个版本可能略有差异，但总体方法基本一致如有较大变化会在文中进行说明[勘察 CAD]如何利用标准土层表来快速录入工程数据？作者：本站 | 来源：本站 | 浏览次数： 262 | 发布日期：2009-9-7 9:41:00某一地区的土层条件相对变化不是很大情况下可以构造标准土层表以达到快速录入原始数据的目的有系统标准土层和本工程标准土层，系统标准土层在配置信息下，工程标准土层因工程不同而不同，新建工程时，如下图“新建工程” 窗口中“ 复制系统标准土层表数据到新工程标准土层表 ”项前选择为“√” 时，程序将系统的标准土层复制到本工程标准土层表中使用方法如下：1. 点击项目窗口下标准土层数据表，输入土层相关参数2. 回到基本数据表，打开土层表，用鼠标点取该表格右上角的“标准土层”，参见下图所示，单击后变为“隐藏”,弹出隐藏的标准土层8.0 以上版“勘探基本数据” 对话框（点击原图看大图）6.1.8 版“勘探基本数据” 对话框3. 双击标准土层中的某一行或是选择“新增”，在土层表中将自动增加一行新记录，内容为选中标准土层的内容，用户只需修改层底深度和其它数据即可。
也可以选中标准土层中一行，选择“单行修改”，在土层表中选择的内容将改为选中标准土层的内容，参见下图所示4. 在土层表中只需填写主层编号、亚层编号和次亚层编号，选择“填写地层”，软件将会根据土层的主层、亚层编号和次亚层编号自动填写标准土层的对应信息，用户只需修改和添加其它数据即可5. 选择“编辑标准土层 ”，则打开标准土层进行编辑 “刷新”按钮把修改的内容更新到当前标准土层单击“隐藏标准土层” 按钮则把标准土层收回，参见下图所示点击原图看大图注意：1. 本软件所带系统标准土层表为了快速录入数据而构造，与该地区的标准土层表未必相同2. 若新建工程时，未在“复制系统标准土层表数据到新工程标准土层表” 项前选择为“√”时，可以在“辅助”菜单下选择“复制系统标准土层表到工程标准土层”来实现该功能说明：本文所介绍为勘察 8.0 版操作技巧，各其它个版本可能略有差异，但总体方法基本一致如有较大变化会在文中进行说明[勘察 CAD]如何在工程项目表中和导入钻孔数据时，实现钻孔排序功能?作者：本站 | 来源：本站 | 浏览次数：204 | 发布日期：2009-9-7 9:34:001. 右键点击工程项目表中的勘探点树，选择“钻孔排序”，弹出“钻孔排序”对话框如下图所示，程序提供五种排序方式：按钻孔编号排序，按钻孔类型排序，按段号排序，按里程排序和按建筑字段排序。
可以进行升序、降序的设置程序支持联合排序；2. 系统本身有一个默认钻孔排序，用户也可以选择“用户自定义排序”进行设置自定义排序方式；在左边列表选中要排序的字段名称，点击“添加”即可，也可以同时选择多个字段名称；3. 选中“设置全部项”时，可以对右边列表中所列的全部字段统一设置升序或降序；选中“设置选中项”只对光标所在的字段名称设置升、降序，如下图所示，然后点击“确定”即可4. 同理在“工程管理”菜单下“导入其它工程数据”或“导入其它工程备份数据库数据”功能中，在“选择勘探点”的对话框中选择“排序”也可以实现对钻孔的排序，具体步骤同上注意：钻孔排序支持联合排序，联合排序时的顺序为右侧列表由上到下的选择顺序说明：本文所介绍为勘察 8.0 版操作技巧，各其它个版本可能略有差异，但总体方法基本一致如有较大变化会在文中进行说明[勘察 CAD]数检时若提示岩土名称不一致，如何快速修改？作者：本站 | 来源：本站 | 浏览次数：173 | 发布日期：2009-9-7 9:12:001. 打开任一勘探点的基本数据表后，在土层表中选中需要修改的土层，在岩土名称列修改土层名称；2. 在“辅助”下选择“岩土类名（名称）修改”，或在工具栏中选择“土层”，弹出“修改岩土类名/名称”对话框如下图所示； 勘察 8.0 以上版本对话框 勘察 6.81 版对话框 3. 在对话框中确认新的岩土类名及岩土名称后点“确定”按钮，则所有岩土名称都被修改一致。
说明：本文所介绍为勘察 8.0 版操作技巧，各其它个版本可能略有差异，但总体方法基本一致如有较大变化会在文中进行说明[勘察 CAD]V5.0 以上版本数据库的备份、恢复及升级作者：本站 | 来源：本站 | 浏览次数：252 | 发布日期：2009-9-3 9:41:00为什么要备份数据？备份数据是指将当前工程的所有数据备份（包括工程数据和配置数据库中的数据），生成备份数据库而备份数据库的工程数据经过“恢复工程数据”，就会恢复到数据库中那么备份及恢复数据在什么情况下需要用到呢？在重新安装勘察软件前或给软件升级前，需要备份数据，这样已有的工程实例的数据将被保存下来，不会随着软件的卸载而丢失重新安装软件完成后只要恢复已经备份好的数据，以前的工程实例就能恢复备份数据 在“工程管理”下选择“备份当前工程数据”或“备份多个工程数据”备份当前工程数据”生成的备份数据库的位置为：安装 GICAD 目录下的 Output\工程编号\备份库下；备份数据库的文件名为：GICADBak_工程名称-备份时间.MDB，备份数据成功后将弹出对话框如图所示：对话框中提示当前工程编号信息、备份数据库的位置及文件名。
例：如果当前工程编号为：2000-5-1（GK），安装 GICAD8 的路径为：“c: \lizheng\ gicad8.2”，备份数据的时间是 2007 年 4 月 6 日，则生成的备份数据库位置为：c: \lizheng \gicad8.2\Output\ 2007-4-6（GK）\备份库目录下的 GICA。
