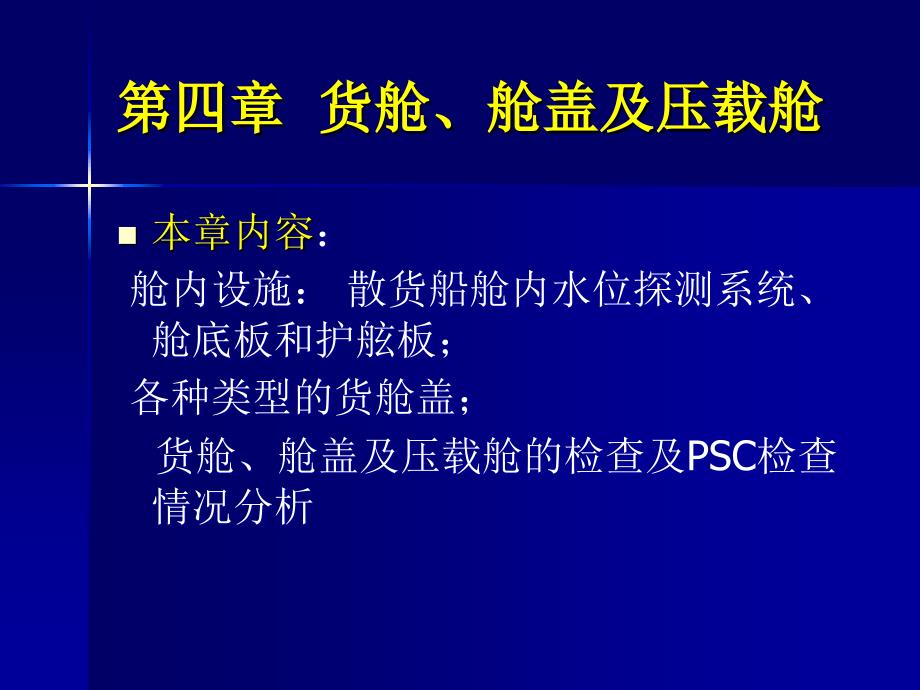

第四章 货舱、舱盖及压载舱,本章内容： 舱内设施： 散货船舱内水位探测系统、舱底板和护舷板； 各种类型的货舱盖； 货舱、舱盖及压载舱的检查及PSC检查情况分析,第一节 舱内设施,一、散货船舱内水位探测系统 1、规定：500总吨及以上国际航行的所有散货船，均应在货舱、压载舱和干燥处所安装符合规定要求和型式认可的水位探测器 2、要求：P79 报警设备、电源供电、安装要求,二、 舱底板与护舷板,舱底板（木铺板）：设在舱底，用以保护双层底顶板（内底板） 护舷板：在舱内舷侧肋骨上架设的木板条用以保护舱内船壳板及防止货物紧贴钢板而造成汗湿第二节 货舱盖,货舱盖（hatch cover): 是用于封闭货舱口，保证船舶货物安全并使之保证船体水密的一种封闭设备具有一定的承载大件货压力的能力 分类：1）按结构/开关方式分：滚动式、折 叠式、吊移式; 2)按动力型式分:机械牵引式、液压式； 3）按材料分：木质、钢质、铝质、玻璃钢；,第二节 货舱盖,一、滚动式货舱盖: 常用的有下列两种 1、滚翻式 2、滚移式 二、折叠式货舱盖 1、液压驱动式 两页液压铰链式舱盖； 四页液压铰链式舱盖； 2、用钢索拖曳的折叠式舱盖； 3、直接拉动型舱盖 三、吊移式货舱盖（箱形货舱盖）,一、滚动式舱口盖（rolling type),1、滚翻式 2、滚移式,滚翻式舱口盖,滚翻式舱口盖： 优点： 结构简单、造价低廉、便于维修，尺度、布置和用途上限制较少。
缺点：所需存放的空间较大，作业所需的时间较长，劳动强度大 应用有逐渐减少的趋势,滚翻式货舱盖的开关操作要点和注意事项,滚翻式货舱盖的开关操作要点和注意事项： P83~84,滚移式货舱盖,滚移式货舱盖主要有： 横移式： 单侧横移、两侧横移 背载型： 横移型，与侧移型类似（使用较少）,二、折叠式货舱盖(又称铰链式),两页液压铰链式舱盖 四页液压铰链式舱盖 用钢索拖曳的折叠式舱盖 直接拉动型舱盖,液压折叠式货舱盖开关舱操作注意事项,1、检查换向阀（如与其它设备共用）； 2、开启共用液压动力要先开辅助油泵1min后再开主油泵，并检查系统压力情况； 3、注意操作手柄的操作位置； 4、开舱前/关舱后注意检查压紧装置是否完全打开/压紧及轨道有无障碍物； 5、滚轮接近斜轨时要慢速； 6、开启后要用固定钩固定； 7、舱盖将闭合时应慢速； 8、操作过程如发现系统不正常应立即停止操作，直到故障排除三、吊移式舱盖（箱形舱盖）,第三节 货舱、舱盖及压载舱的检查、 评估与报告,一、PSC检查的一般过程: 观察、初步检查、详细检查 二、货舱、舱盖和压载舱PSC检查现状分析： 1、船体结构方面的缺陷 2、载重线方面的缺陷,第三节 货舱、舱盖及压载舱的检查、 评估与报告,三、货舱、舱盖和压载舱的自我检查与报告 1、自查与报告：P89 2、平时维护保养和自查时的注意事项：P90,。
