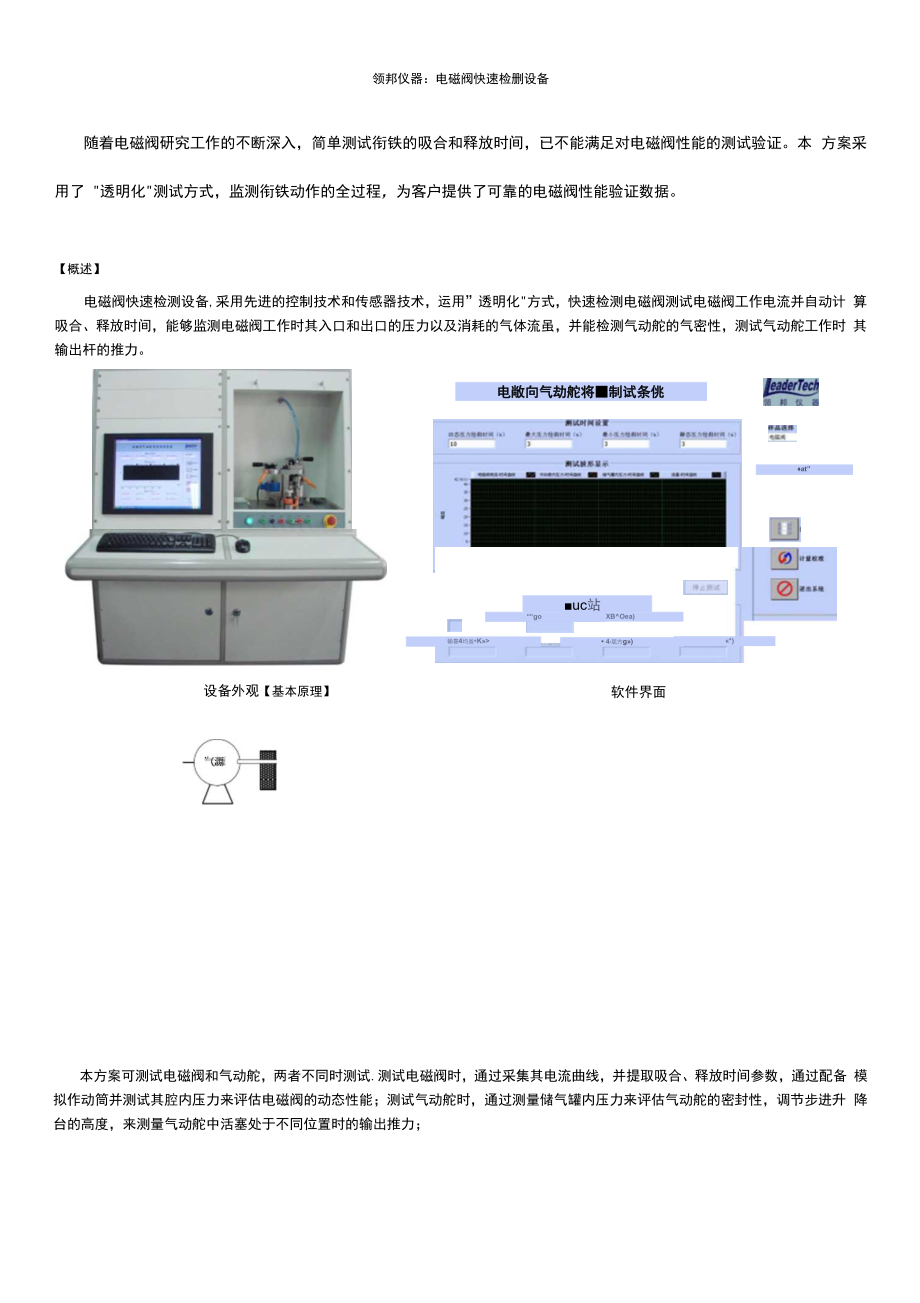

领邦仪器：电磁阀快速检删设备随着电磁阀研究工作的不断深入，简单测试衔铁的吸合和释放时间，已不能满足对电磁阀性能的测试验证本 方案采用了 "透明化"测试方式，监测衔铁动作的全过程，为客户提供了可靠的电磁阀性能验证数据概述】电磁阀快速检测设备,采用先进的控制技术和传感器技术，运用”透明化"方式，快速检测电磁阀测试电磁阀工作电流并自动计 算吸合、释放时间，能够监测电磁阀工作时其入口和出口的压力以及消耗的气体流虽，并能检测气动舵的气密性，测试气动舵工作时 其输出杆的推力电敞向气劫舵将■制试条佻• XB^Oea)♦at”■uc站取籍/输喜4均虽*K»>• 4•屈方g»)«*)““go软件界面设备外观【基本原理】本方案可测试电磁阀和气动舵，两者不同时测试.测试电磁阀时，通过采集其电流曲线，并提取吸合、释放时间参数，通过配备 模拟作动筒并测试其腔内压力来评估电磁阀的动态性能；测试气动舵时，通过测量储气罐内压力来评估气动舵的密封性，调节步进升 降台的高度，来测量气动舵中活塞处于不同位置时的输出推力；'(源'(源气源滑电了调 洁装置压阀流纹计单向阀A程控电源开美阀储'孺PXI机箱多功能KPXI控制器推力传感器压力传 感器步进升 降台ESC系列信号调理机箱气动舵中电磁阀气动舵模拟作动筒1—J 0压力传感器【规格指标］(1 )能够程控设置电磁阀工作指令，电磁阀工作指令为方波，程控设置内容包括：方波幅度(-45V〜+45V )、频率(0-200HZ ) 和占空比(0 ~ 100%);频率设置误差0.5%F.S.；(2 )能够测试电磁阀工作电流并显示电流时间曲线,电流测量范围0 ~ 5A ,测试误差K.1%F.S.;(3 )能够根据电磁阀电流&时间曲线计算其吸合时间与释放时间，测试系统时间分辨率10"；(4 )能够程控设置气源供气压力，压力设置范围0~0.5MPa ,压力设定误差<1.5%F.S.;(5 )能够测试电磁阀入口压力，压力测试范围0 ~0.5MPa ,压力信号频率范围0~ 1kHz ,压力测试误差s0.1%F.S.;(6 )能够测试电磁阀连续工作时模拟作动筒内的压力，压力测试范围0 ~ 0.5MPa ,压力信号频率范围0 ~ 1kHz ,压力测试误差 <0.1%F.S.;(7 )能够测试电磁阀连续工作时作动筒的输出推力，推力测量范围0 ~ 100N ,推力信号频率范围0 ~ 1kHz，测试误差冬0.1%F.S.;能够测试电磁阀连续工作时的平均气体流量，测量范围0~ 200 Std.L/min ,测|试误差1.5%F.S.#(8) 系统提供选择开关，方便用户测试时选择不同的驱动电路进行测试。
10 )系统能提供自诊断功能，可测试系统的响应时间解决方案价值对照表］序号项目传统方案新方案1功能功能单一，只能简单测试吸合和释放时 间；能够对电磁阀动作过程进行全程监 控；2自动化程度手动测量，手动记录；自动测量，数据自动存储，可自动生 成报表,方便用户使用；3解可靠性可靠性差；根据实时采集的电流信号进行分析, 数据真实可靠；4检测效率手动检测时间较长；效率高；5测试精度精度无法保障,只能简单定性测试；采用16bit分辨率的模块进行电流采 集，精度高；【应用扩展】此解决方案经过少量修改后，也适用各种型号的电磁阀的快速检测售后支持】该设备提供"云功能”，能够链接"领邦售后云服务器”，具备远程诊断、远程软件升级；在现场工程师配合下，能够进行远程维 修；节省客户的过保维修成本，缩短故障修复时间；【交易形式】设备采购；设备租赁；计件服务；【联系方式】公司名称：北京领邦仪器技术有限公司服务热线：400-810-9660联系：:网址:Email : 地址:北京市海淀区永捷北路3号科技企业加速器一区B座3层。
