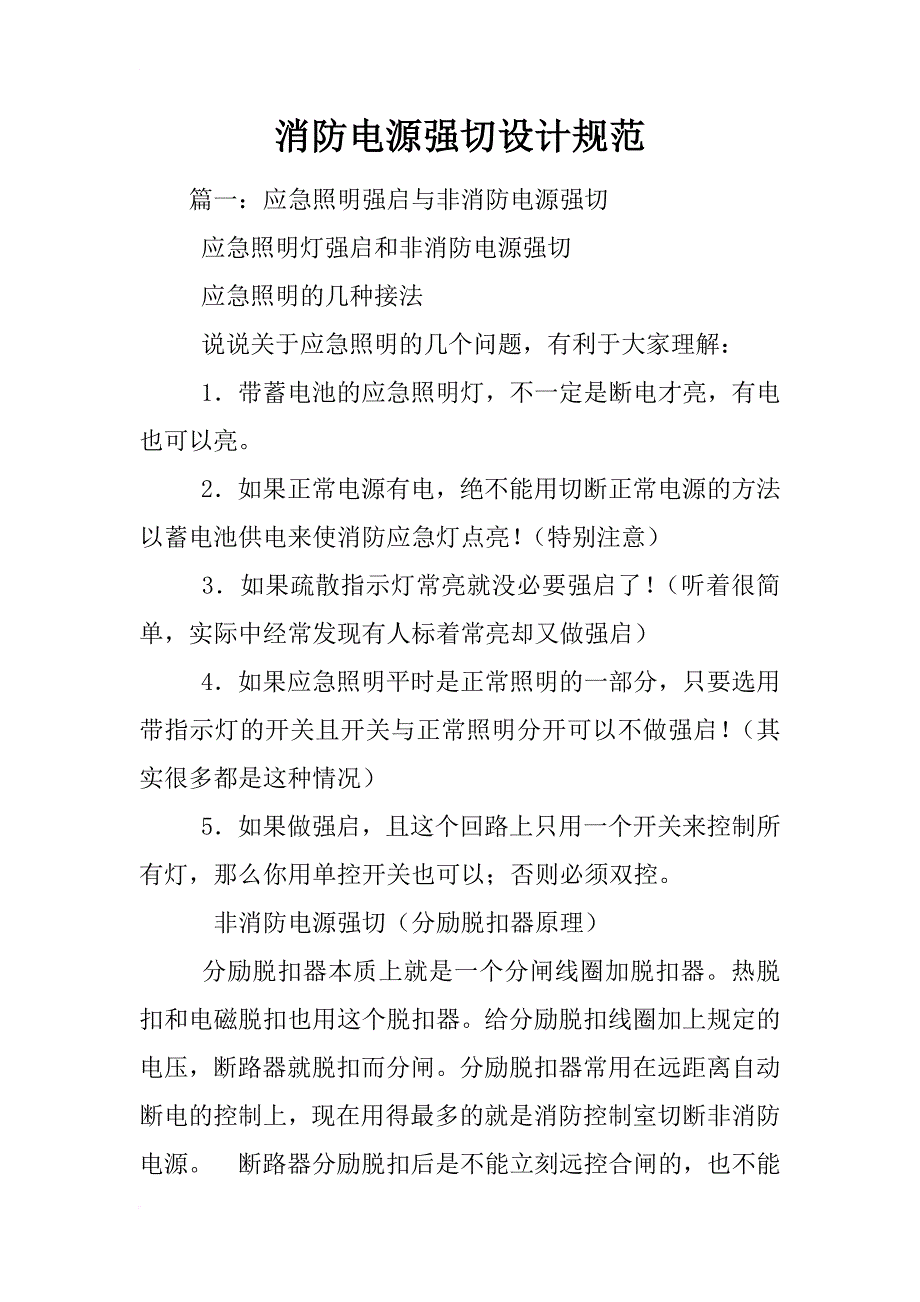

消防电源强切设计规范

消防电源强切设计规范消防电源强切设计规范篇一：应急照明强启与非消防电源强切应急照明灯强启和非消防电源强切 应急照明的几种接法 说说关于应急照明的几个问题，有利于大家理解： 1．带蓄电池的应急照明灯，不一定是断电才亮，有电也可以亮 2．如果正常电源有电，绝不能用切断正常电源的方法以蓄电池供电来使消防应急灯点亮！（特别注意） 3．如果疏散指示灯常亮就没必要强启了！（听着很简单，实际中经常发现有人标着常亮却又做强启） 4．如果应急照明平时是正常照明的一部分，只要选用带指示灯的开关且开关与正常照明分开可以不做强启！（其实很多都是这种情况） 5．如果做强启，且这个回路上只用一个开关来控制所有灯，那么你用单控开关也可以；否则必须双控 非消防电源强切（分励脱扣器原理） 分励脱扣器本质上就是一个分闸线圈加脱扣器热脱扣和电磁脱扣也用这个脱扣器给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源 断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样这就是分励脱扣和电动操作分闸的区别。

断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸 分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级切断非消防电源时用 DC24V 消防电源作分励脱扣线圈电源是最方便也是最简单的分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流 分励线圈是用来跳闸的 合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合，所有的常闭都断开 分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭在民用建筑中非消防电源的切除中,强切消防时需要停电的回路，选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源篇二：非消防电源强切分两种情况 :1.脱扣信号是 DC24V 的,需要用到一个 DC24V 中间继电器. a).先将 DC24V 脱扣信号接到中间继电器的线圈; b).再将中间继电器的常开点串联到开关分励脱扣线图,脱扣线圈电源就可以取 AC220V/380V 了. c).将开关的辅助触点状态引出,以便将开关分合闸状态反馈回消防系统.(也有 人用 DC24V 中继的触点引出的,但我认为还是用开关的辅助触点较妥当,毕竟中继动作了,开关可能因故障不动作.) 2.脱扣信号为 AC220V/380V 的,直接将信号接到分励线圈,再将开关辅助触点引出 就可以了.(此情况较少见,但也不是没有.) 找不到图给你参考,不过按上面说的也差不多了. 非消防电源空气开关上面安装的是一个电磁分励脱线圈。

在消防上提供 DC24V 电源，并通过输入输出模块常开(接 DC24V 电源)形成开关量来带 DC24V 的中间继电器脱扣线圈及 反馈回答线接中间继电器常开(二对常开)，实现交流220V／380V 与消防 DC24V 之间的转换，以此达到非消防电源的切换要求及强--弱电的隔离转换消防部分在有消防信号报警时，给出一个信号这个信号一般是一个直流 24V 的电压信号，在对应的非消防负载出线断路器上安装分励脱扣器再加装一个 24V 中间继电器，把 24V 的消防跳闸信号接至此中间继电器中继的辅助触点串入断路器的分励脱扣器回路中如此即可实现楼主想要的功能篇三：工作联系单关于非消防电源强切注：重要工作联系单应加盖单位公章，相关单位各存一份。
