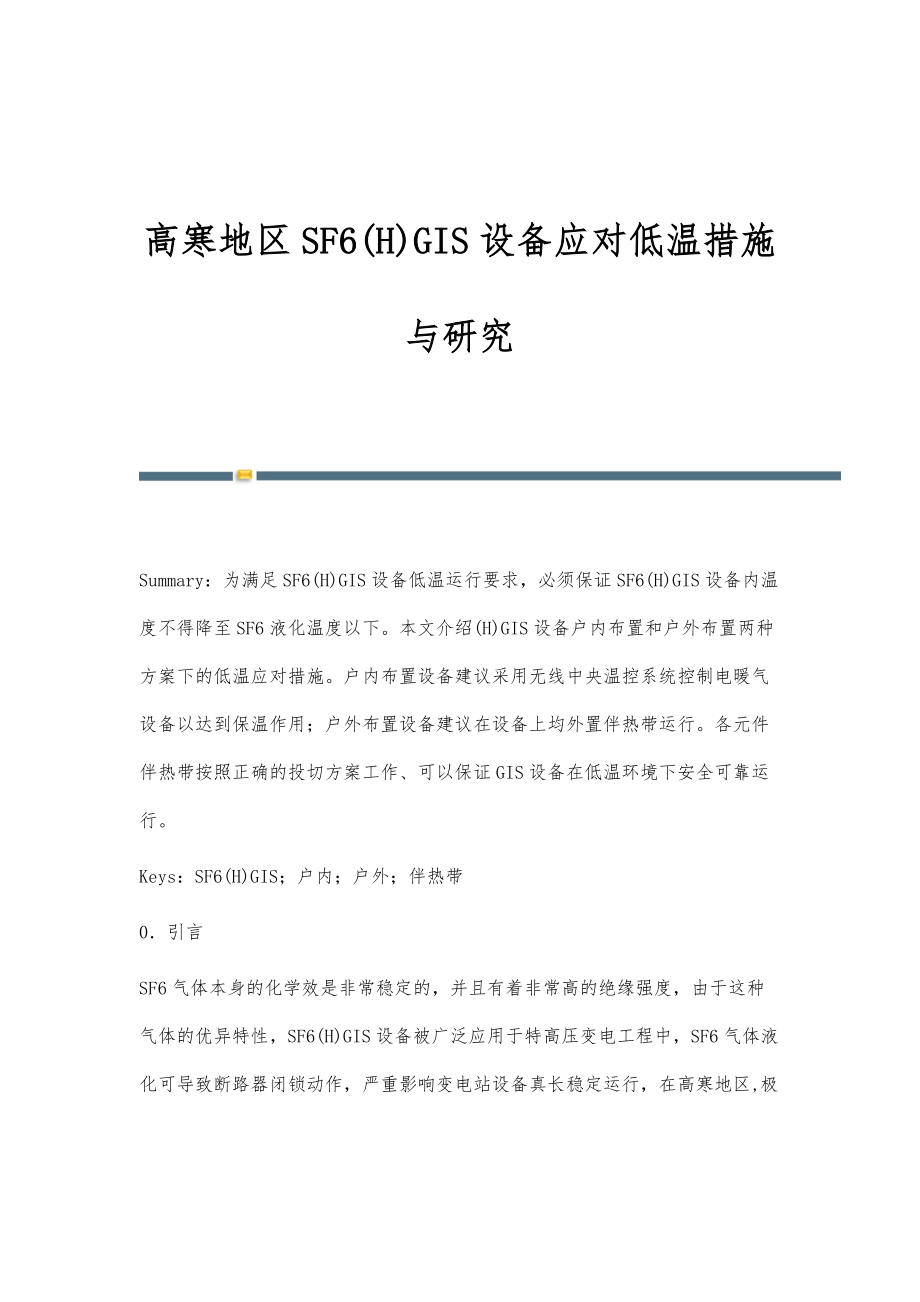

高寒地区SF6(H)GIS设备应对低温措施与研究 Summary：为满足SF6(H)GIS设备低温运行要求，必须保证SF6(H)GIS设备内温度不得降至SF6液化温度以下本文介绍(H)GIS设备户内布置和户外布置两种方案下的低温应对措施户内布置设备建议采用无线中央温控系统控制电暖气设备以达到保温作用；户外布置设备建议在设备上均外置伴热带运行各元件伴热带按照正确的投切方案工作、可以保证GIS设备在低温环境下安全可靠运行Keys：SF6(H)GIS；户内；户外；伴热带0．引言SF6气体本身的化学效是非常稳定的，并且有着非常高的绝缘强度，由于这种气体的优异特性，SF6(H)GIS设备被广泛应用于特高压变电工程中，SF6气体液化可导致断路器闭锁动作，严重影响变电站设备真长稳定运行，在高寒地区,极端最低温度很低，必须采取有效的措施保证SF6(H)GIS设备在正常环境温度下运行1．典型高寒地区气象条件分析1.1高寒地区气候特点本文以内蒙古锡林郭勒盟为例，分析典型高寒地区气候环境特点该地区平均海拔高达1300m,极端最低温度达-39.8℃，属于中温带半干旱大陆性气候，其主要特点是春季干旱，降水较少；夏季短暂凉爽，气温较低，降水较多，约占全年的67%；秋季时间极短，9月下旬气温即下降至0℃以下，并会出现降雪、霜冻等现象，天气迅速转冷，风力逐渐增大；冬季长达6个月之久，漫长而寒冷。
根据收集资料，采用P-III频率计算法对该地区进行气温计算，所测结果如表1下：1.2低温环境对SF6绝缘的开关设备的影响在温度低至SF6绝缘的开关设备的SF6气体液化温度，开关设备内SF6气体开始液化，开关设备的内绝缘水平将无法保证、开关短路电流的能力降低，从而导致设备不能正常运行；2．户内安装方式为了应对严寒气候对开关设备的影响，GIS设备可采用户内布置方案1000kVGIS室采用户内“一”字形布置，地上户内方案，母线及主设备布置于户内，进出线套管放置于户外主体结构采用装配式钢结构方案，围护结构采用压型钢板复合保温墙体减小建筑面积屋面采用有组织排水，设置不锈钢天沟，镀锌钢管落水管进出线母线桶套上部设置钢雨篷，避免檐口冰锥损坏设备2.1GIS室暖通专业采取的低温保障措施GIS室采暖采用电暖气设备，控制使用无线中央温控系统无线温控器将房间温度信号上传至主控室，在主控室可以显示并控制各房间温度同时也可通过GIS室内的温控器控制温度当GIS室温度过低时，主控室内会有及时的报警来通知运检人员，以便及时采取措施避免房由于低温设备不能正常运行3．户外SF6(H)GIS设备抗低温措施为满足550kVGIS低温运行要求，断路器、隔离、接地开关、电压互感器、套管均外置伴热带，母线降压力运行。
3.1伴热带的工作原理当外界环境温度低于-20℃温度时，温控器KT1启动，KT1触电闭合启动接触器KTX1，KTX1触电闭合起动伴热带SH41，；当外界环境温度低于-30℃时，温控器KT2启动，KT2触电闭合启动接触器KTX2，KTX2触电闭合起动伴热带SH42当伴热带损坏或者温控器故障无法正常启动，监控人员在后台收到告警信息后手动投入即可Reference：[1]夏道止.电力系统分析下册[M].中国电力出版社,1995.[2]郭培源.电力系统自动控制新技术[M].科学出版社,2001.[3]黎斌.SF6高压电器设计第3版[M].机械工业出版社,2010.白玉波(1991.4-)，女（汉族），内蒙古太仆寺旗，单位：国网蒙东检修公司1000kV特高压胜利站，职称：助理工程师；研究方向：变电运维陈曦(1993.4-)，男（汉族），内蒙古乌兰浩特市，单位：国网蒙东检修公司1000kV特高压胜利站，职称：助理工程师；研究方向：变电检修 -全文完-。
