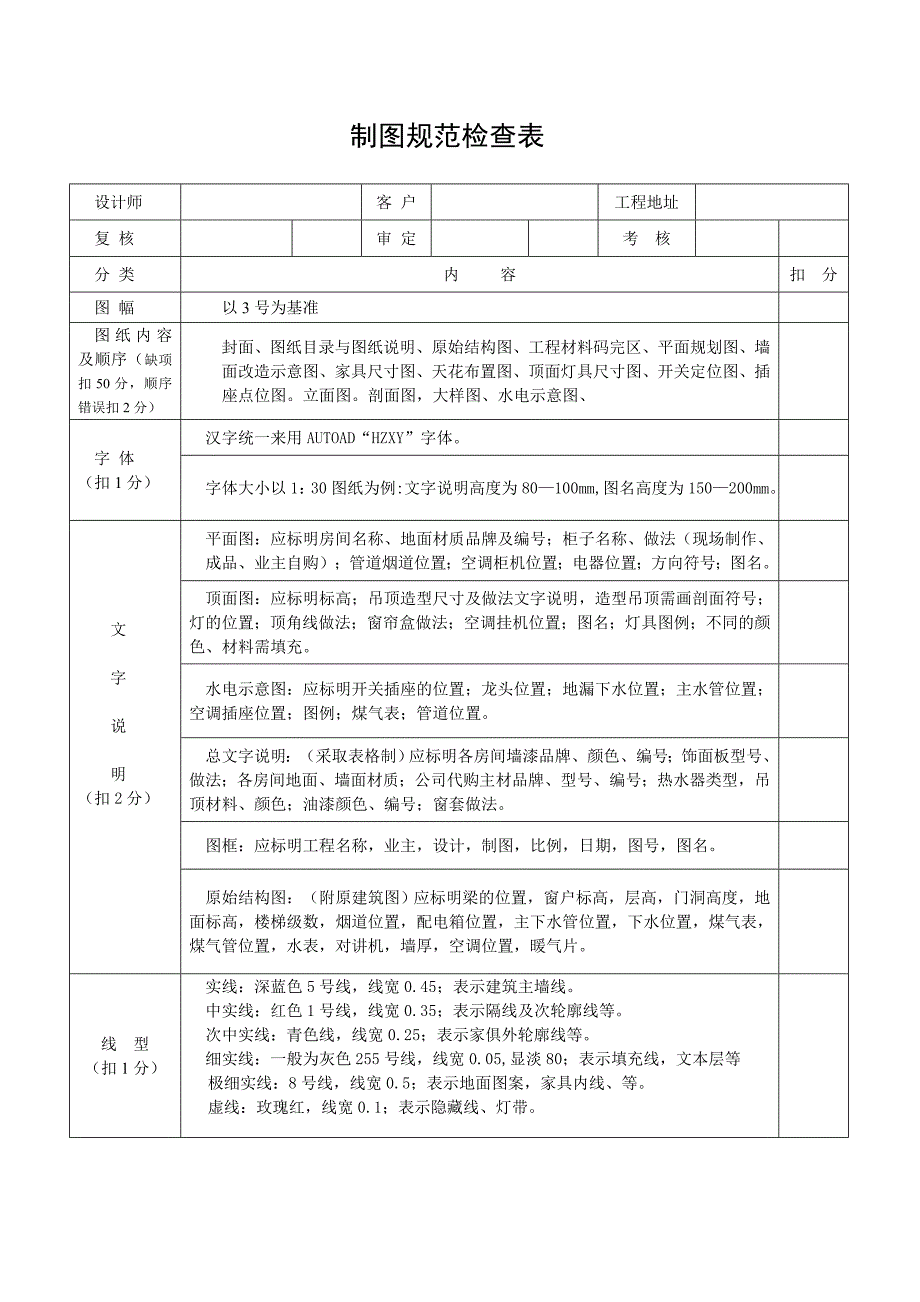

制图规范检查表设计师客 户工程地址复 核审 定考 核分 类内 容扣 分图 幅以 3 号为基准图纸内容 及顺序（缺项扣 50 分，顺序错误扣 2 分）封面、图纸目录与图纸说明、原始结构图、工程材料码完区、平面规划图、 墙面改造示意图、家具尺寸图、天花布置图、顶面灯具尺寸图、开关定位图、 插座点位图剖面图，大样图、水电示意图、汉字统一来用 AUTOAD“HZXY”字体 字 体 （扣 1 分）字体大小以 1：30 图纸为例:文字说明高度为 80—100mm,图名高度为 150— 200mm平面图：应标明房间名称、地面材质品牌及编号；柜子名称、做法（现场制作、 成品、业主自购）；管道烟道位置；空调柜机位置；电器位置；方向符号；图 名顶面图：应标明标高；吊顶造型尺寸及做法文字说明，造型吊顶需画剖面符号； 灯的位置；顶角线做法；窗帘盒做法；空调挂机位置；图名；灯具图例；不同的 颜色、材料需填充水电示意图：应标明开关插座的位置；龙头位置；地漏下水位置；主水管位置； 空调插座位置；图例；煤气表；管道位置总文字说明：（采取表格制）应标明各房间墙漆品牌、颜色、编号；饰面板型 号、做法；各房间地面、墙面材质；公司代购主材品牌、型号、编号；热水器类 型，吊顶材料、颜色；油漆颜色、编号；窗套做法。
图框：应标明工程名称，业主，设计，制图，比例，日期，图号，图名文字说明 （扣 2 分）原始结构图：（附原建筑图）应标明梁的位置，窗户标高，层高，门洞高度， 地面标高，楼梯级数，烟道位置，配电箱位置，主下水管位置，下水位置，煤气 表，煤气管位置，水表，对讲机，墙厚，空调位置，暖气片线 型 （扣 1 分）实线：深蓝色 5 号线，线宽 0.45；表示建筑主墙线 中实线：红色 1 号线，线宽 0.35；表示隔线及次轮廓线等 次中实线：青色线，线宽 0.25；表示家俱外轮廓线等 细实线：一般为灰色 255 号线，线宽 0.05,显淡 80；表示填充线，文本层等 极细实线：8 号线，线宽 0.5；表示地面图案，家具内线、等 虚线：玫瑰红，线宽 0.1；表示隐藏线、灯带设计师客 户工程地址复 核审 定考 核分 类内 容扣 分设计图上标注的尺寸除标准高以米为单位外，（保留小数点后三位数）其余以 毫米为单位尺寸起止点为圆点建筑标示，其大小同样板文件尺寸标注（漏标扣 1分，错标扣3 分）尺寸基本标注为两道尺寸线，详细标注相应增加顶剖面表示一律采用数字，如 1 一 1 顶剖面立面剖面表示一律采用英文小写字母，如 a 大样。
剖 面 图 （扣 2 分）顶面图吊平顶必须有标高，造型顶必须有剖面图或文字说明大样比例为 1：3，顶面大样做法（灯、龙骨结构、材料标示、尺寸）大 样 图（扣 2 分） 立面大样做法（结构，材料标示，填充，尺寸，家具，墙体，地面）有立面图必须有顶剖线立面图柜体必须标示厚度及柜门镶嵌方式有门柜体要画结构图或剖面图立面图应标明空调位置，踢脚线，包管道，门锁、拉手的位置，推拉门方向，环 绕音响线位置、音响系统位置、插座位置标高、壁灯位置标高立 面 图（图案填充扣 1 分，其余扣 2 分）立面中材料填充划分：整套图纸填充要统一，同一立面的不同材料需区分。
