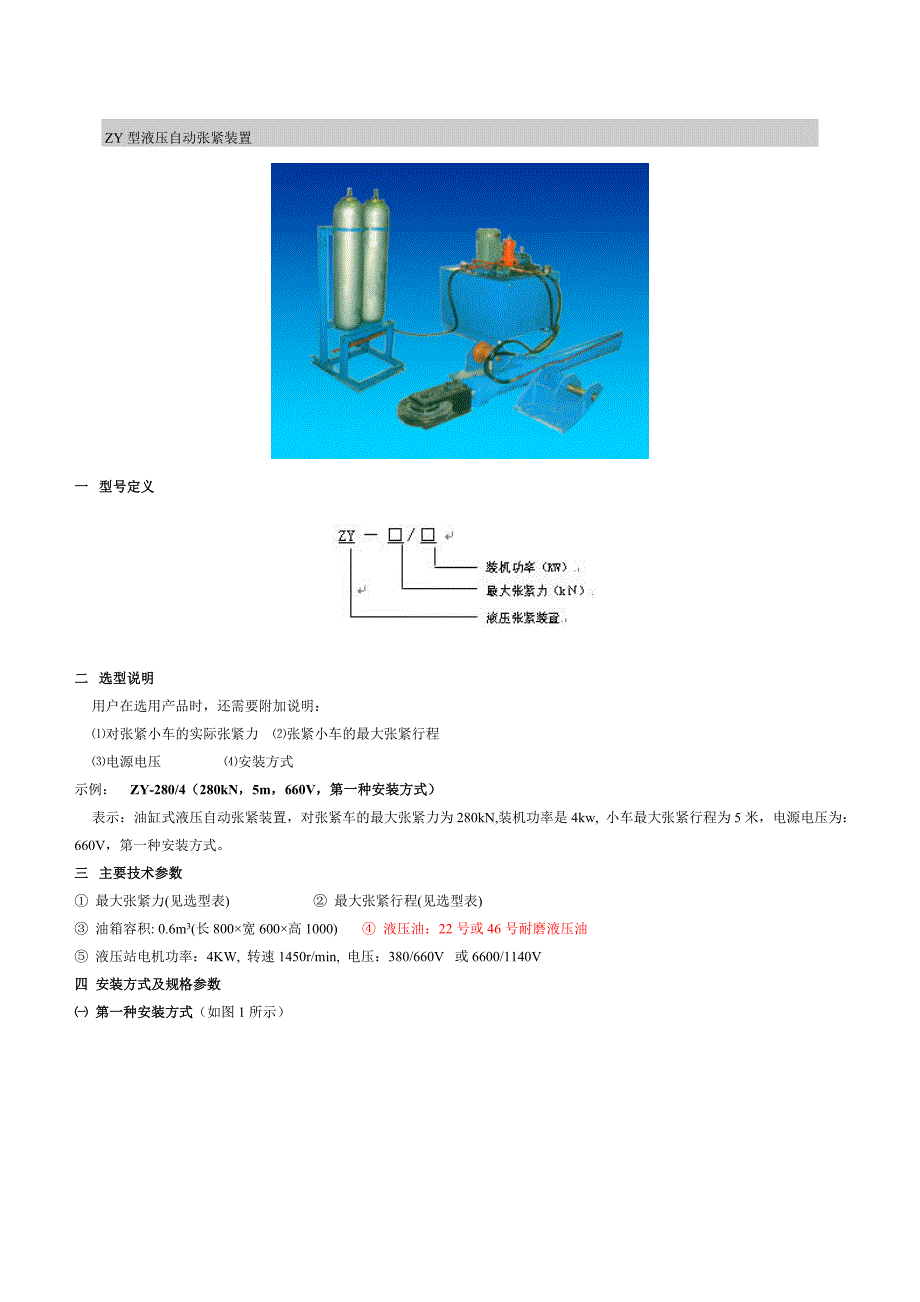

ZY型液压自动张紧装置一 型号定义二 选型说明 用户在选用产品时，还需要附加说明： ⑴对张紧小车的实际张紧力 ⑵张紧小车的最大张紧行程 ⑶电源电压 ⑷安装方式示例： ZY-280/4（280kN，5m，660V，第一种安装方式） 表示：油缸式液压自动张紧装置，对张紧车的最大张紧力为280kN,装机功率是4kw, 小车最大张紧行程为5米，电源电压为：660V，第一种安装方式三 主要技术参数① 最大张紧力(见选型表) ② 最大张紧行程(见选型表)③ 油箱容积: 0.6m3(长800×宽600×高1000) ④ 液压油：22号或46号耐磨液压油⑤ 液压站电机功率：4KW, 转速1450r/min, 电压：380/660V 或6600/1140V 四 安装方式及规格参数㈠ 第一种安装方式（如图1所示）图1 ZY型液压自动张紧装置安装方式一 表1 ： ZY型液压自动张紧装置第一种安装方式的规格参数 张紧力张紧车行程对张紧小车的最大拉力(KN)5080100140200张紧小车最大行程(m)4※※※※※5※※※※※6※※※※※7△※※※※8△△※※※9△△△※※张紧力调节范围（KN）17-5028-8035-10060-14090-200注:1.表中※为第一系列(优选系列), △为第二系列；2.超出表中所列范围,可另行订购。
表2 ： ZY型液压自动张紧装置第一种安装方式的安装尺寸对小车的最大拉力(KN)L1L2L3L4d1d2B1B2DHH1X50305485210420M24M30280172250200180100080340520210420M24M302801724002001801000100365565250500M30M363202044002002001000140155505265530M36M363202044002002301000200165585285570M42M423602704002002401000注:1.X=1000为3m油缸的铰轴位置尺寸㈡ 第二种安装方式（如图2所示） 图2 ZY型液压自动张紧装置安装方式二 表3 ZY型液压自动张紧装置第二种安装方式的规格参数张紧力张紧车行程对张紧小车的最大拉力(KN)35507090135张紧小车最大行程(m)6△△△△△7.5※※※△△9※※※※△10.5△△※※※12△△※※※13.5△△△※※张紧力调节范围（KN）10-3517-5025-7030-9045-135注:1.表中※为第一系列(优选系列), △为第二系列；2.超出表中所列范围,可另行订购。
表4 ZY型液压自动张紧装置第二种安装方式的安装尺寸（毫米）对小车的最大拉力(KN)L1L2L3L4d1d2B1B2d3H1X35305485210420M24M42650440M42180100050340520210420M24M42650440M42180100070365565250500M30M42650440M42200100090155505265530M36M42650440M422301000135165585285570M42M42650440M422401000注:1.X=1000为3m油缸的铰轴位置尺寸㈢ 第三种安装方式（如图3所示）图3 ZY型液压自动张紧装置安装方式三 表5 ZY型液压自动张紧装置第三种安装方式的规格参数 张紧力张紧车行程对张紧小车的最大拉力(KN)25405070100张紧小车的最大行程( m)6△△△△△8△△△△△10※※※△△12※※※※△14※※※※△16※※※※△18※※※※※拉力调节范围（KN）10-2515-4017-5020-7030-100注:1.表中※为第一系列(优选系列), △为第二系列；2.超出表中所列范围,可另行订购. 表6 ZY型液压自动张紧装置第三种安装方式的安装尺寸（毫米）对小车的最大拉力(KN)L1L2L3L4d1d2B1B2B3d3H1X25305485210420M24M4265044094M42180100040340520210420M24M4265044094M42180100050365565250500M30M4265044094M42200100070155505265530M36M4265044094M422301000100165585285570M42M4265044094M422401000注:1.X=1000为3m油缸的铰轴位置尺寸。
㈣ 第四种安装方式（图4所示）图4 ZY型液压自动张紧装置安装方式四 表7 ZY型液压自动张紧装置第四种安装方式的规格参数 张紧力张紧车行程对张紧小车的最大拉力(KN)100160200280400张紧小车的最大行程(m)1.5※※※※※2※※※※※2.5※※※※※3△※※※※3.5△△※※※4△△△※※4.5△△△※※张紧力调节范围（KN）35-10065-16090-200100-280180-400注:1.表中※为第一系列(优选系列), △为第二系列； 2.超出表中所列范围,可另行订购 表8 ZY型液压自动张紧装置第四种安装方式的安装尺寸（毫米）对小车的最大拉力(KN)L1L2L3L4d1H1X100305485210420M241801000160340520210420M241801000200365565250500M302001000280155505265530M362301000400165585135570M422401000注:1.X=1000为3m油缸的铰轴位置尺寸五 推荐钢丝绳的直径对于不同的拉力，其钢丝绳直径、根数可参考下表选取对小车的最大拉力(KN)3550708090100130140160200280400推荐钢丝绳直径(mm)15.515.520202020232323262630拉小车的钢丝绳数（根）111111111111 注：1、表中钢丝绳公称抗拉强度不小于1700N/mm2. 2、为防止钢丝绳损伤，栓钢丝绳的销应设计成带绳槽的结构。
