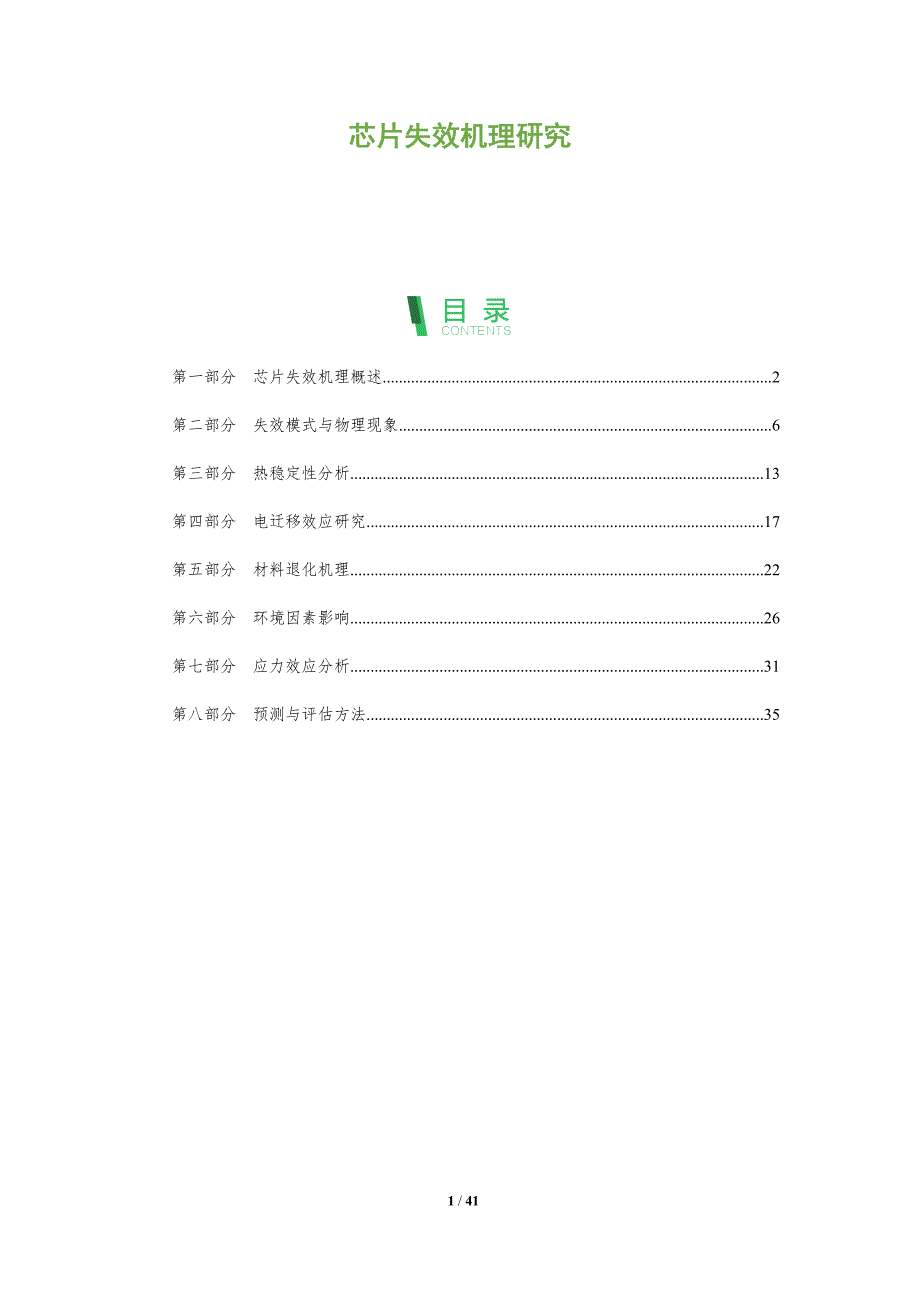

芯片失效机理研究 第一部分 芯片失效机理概述 2第二部分 失效模式与物理现象 6第三部分 热稳定性分析 13第四部分 电迁移效应研究 17第五部分 材料退化机理 22第六部分 环境因素影响 26第七部分 应力效应分析 31第八部分 预测与评估方法 35第一部分 芯片失效机理概述关键词关键要点热失效机理1. 热失效是由于芯片在工作过程中产生的热量无法有效散发，导致局部温度升高，从而引起材料性能下降或结构损坏2. 热失效主要包括热应力、热疲劳和热迁移等现象，这些现象会随着芯片集成度的提高而加剧3. 研究热失效机理对于提高芯片的可靠性和使用寿命具有重要意义，目前主要通过优化芯片设计、改进封装技术和开发新型散热材料等方法来减轻热失效的影响电失效机理1. 电失效是指芯片在工作过程中由于电流过大或电压过高导致的材料或结构损伤2. 电失效包括电迁移、电迁移损伤、电腐蚀等现象，这些现象在高速和高密度集成电路中尤为突出3. 电失效机理的研究有助于提高芯片的电气性能和可靠性，通过优化电路设计、选择合适的材料和改进制造工艺来降低电失效风险机械失效机理1. 机械失效是由于芯片在制造、封装或使用过程中受到机械应力而导致的失效。
2. 机械失效包括机械应力引起的裂纹、断裂和变形等现象，这些现象在高温和高压环境下尤为严重3. 针对机械失效机理的研究，可以通过优化芯片设计、改进封装材料和加强机械结构设计来提高芯片的机械可靠性化学失效机理1. 化学失效是指芯片材料在特定环境下发生化学反应，导致性能下降或结构损坏2. 化学失效包括氧化、腐蚀、扩散等现象，这些现象在潮湿、高温或辐射环境下更为常见3. 化学失效机理的研究有助于提高芯片的耐环境性能，通过选用耐化学腐蚀的材料和优化封装工艺来降低化学失效风险辐射失效机理1. 辐射失效是指芯片在受到辐射（如X射线、γ射线等）作用时，由于电子与原子核相互作用而导致的失效2. 辐射失效包括单粒子效应、总剂量效应和闩锁效应等现象，这些现象在航天、军事等领域对芯片的可靠性提出了严峻挑战3. 研究辐射失效机理对于提高芯片在辐射环境下的可靠性至关重要，可以通过选用抗辐射材料、优化电路设计和改进封装工艺等方法来减轻辐射失效老化失效机理1. 老化失效是指芯片在使用过程中由于材料性能逐渐退化而导致的失效2. 老化失效包括疲劳、磨损、氧化等现象，这些现象在长期工作或存储过程中逐渐积累3. 研究老化失效机理有助于延长芯片的使用寿命，通过优化材料选择、改进制造工艺和加强质量监控来降低老化失效风险。
芯片失效机理概述随着集成电路技术的不断发展，芯片尺寸的不断缩小，芯片的性能和集成度得到了极大的提升然而，随着芯片复杂度的增加，芯片失效问题也日益凸显芯片失效不仅会导致芯片性能下降，甚至可能导致芯片完全失效，给电子产品带来严重的后果因此，研究芯片失效机理对于提高芯片可靠性和稳定性具有重要意义一、芯片失效概述芯片失效是指芯片在正常工作条件下，由于内部或外部因素导致的性能下降或完全失效根据失效原因，芯片失效可分为以下几类：1. 硬件失效：包括芯片内部的物理结构缺陷、材料缺陷、电路设计缺陷等2. 软件失效：包括芯片内部程序错误、软件错误、系统错误等3. 电磁干扰失效：由于外部电磁场干扰导致的芯片性能下降4. 环境失效：由于温度、湿度、振动等环境因素导致的芯片性能下降二、芯片失效机理1. 硬件失效机理（1）缺陷引入：在芯片制造过程中，由于工艺、材料等因素，可能导致芯片内部出现缺陷这些缺陷在芯片运行过程中会导致局部应力集中，进而引发失效2）界面效应：芯片制造过程中，金属化层、绝缘层等不同材料之间存在界面，这些界面处的应力可能导致界面断裂，进而引发失效3）材料退化：芯片材料在高温、高压等环境下会发生退化，导致材料性能下降，进而引发失效。
2. 软件失效机理（1）程序错误：在芯片内部程序中，由于算法错误、逻辑错误等导致芯片性能下降2）软件错误：在芯片运行过程中，由于操作系统、驱动程序等软件错误导致芯片性能下降3. 电磁干扰失效机理（1）电磁场耦合：外部电磁场通过电容、电感等耦合到芯片内部，导致芯片性能下降2）电磁感应：外部电磁场通过电磁感应产生电流，对芯片内部电路产生影响，导致芯片性能下降4. 环境失效机理（1）温度效应：芯片在工作过程中，由于电流密度、电压等因素导致芯片内部温度升高，进而引发失效2）湿度效应：湿度环境会导致芯片内部金属化层、绝缘层等材料性能下降，进而引发失效三、芯片失效研究方法1. 故障注入法：通过向芯片内部注入故障，观察芯片性能变化，研究芯片失效机理2. 仿真分析法：利用仿真软件模拟芯片运行过程，分析芯片失效原因3. 实验分析法：对失效芯片进行物理、化学、电学等分析，研究芯片失效机理4. 数据挖掘法：对大量失效芯片数据进行挖掘，发现芯片失效规律综上所述，芯片失效机理研究对于提高芯片可靠性和稳定性具有重要意义通过对芯片失效机理的深入研究，有助于优化芯片设计、提高芯片制造工艺，从而降低芯片失效风险，保障电子产品安全稳定运行。
第二部分 失效模式与物理现象关键词关键要点热失效机理1. 热失效是芯片失效的主要原因之一，主要表现为器件温度过高导致性能下降或完全失效随着芯片集成度的提高，芯片功耗不断增加，热管理成为关键问题2. 热失效机理包括热应力和热损伤，热应力可能导致器件结构变化，热损伤则可能引起材料性能下降研究热失效机理有助于提高芯片的热稳定性和可靠性3. 前沿研究集中在新型散热技术和热管理方法，如纳米散热、相变散热、热管散热等，以提高芯片的热性能电迁移失效机理1. 电迁移是导致芯片失效的常见物理现象，尤其在硅基半导体器件中电迁移会导致器件结构变化，甚至形成导电通道，影响器件性能2. 电迁移失效机理包括空穴迁移、电子迁移和离子迁移研究电迁移机理有助于提高器件的抗电迁移能力，延长芯片寿命3. 前沿研究致力于新型材料和技术，如碳纳米管、石墨烯等，以降低电迁移风险应力失效机理1. 应力失效是芯片失效的重要原因，主要表现为材料内部应力积累导致结构损伤应力失效包括机械应力和热应力，可能引起器件性能下降或失效2. 研究应力失效机理有助于优化器件结构设计，降低应力积累风险目前，应力失效研究主要集中在材料选择和器件结构优化方面。
3. 前沿研究关注新型材料和器件结构，如应力释放层、柔性器件等，以提高芯片的抗应力能力氧化失效机理1. 氧化失效是芯片失效的主要物理现象之一，主要表现为器件内部氧化层生长，导致器件性能下降随着芯片集成度的提高，氧化失效风险增加2. 氧化失效机理包括界面氧化、体氧化和边缘氧化研究氧化失效机理有助于提高器件的抗氧化性能，延长芯片寿命3. 前沿研究集中在新型抗氧化材料和器件结构，如高氧化稳定性材料、抗氧化界面技术等，以降低氧化失效风险光刻失效机理1. 光刻失效是芯片制造过程中常见的物理现象，主要表现为光刻图案与实际器件结构不一致光刻失效会导致器件性能下降或失效2. 光刻失效机理包括光刻分辨率限制、光刻工艺偏差和材料特性影响研究光刻失效机理有助于提高光刻工艺精度和器件质量3. 前沿研究集中在新型光刻技术和材料，如极紫外光刻、纳米光刻等，以提高光刻分辨率和降低光刻失效风险缺陷诱导失效机理1. 缺陷诱导失效是芯片失效的重要原因，主要表现为器件内部缺陷导致性能下降缺陷包括晶体缺陷、表面缺陷和界面缺陷等2. 缺陷诱导失效机理研究有助于识别和减少芯片制造过程中的缺陷，提高器件质量和可靠性3. 前沿研究集中在缺陷检测技术、缺陷修复技术和缺陷控制方法，以提高芯片的抗缺陷能力。
芯片失效机理研究一、引言随着半导体技术的飞速发展，芯片作为电子设备的核心部件，其性能和可靠性越来越受到重视然而，在实际应用中，芯片的失效现象时有发生，给电子设备的使用带来了极大的困扰为了提高芯片的可靠性和使用寿命，有必要对芯片的失效机理进行深入研究本文将从失效模式与物理现象两个方面对芯片失效机理进行探讨二、失效模式1. 电迁移失效电迁移是芯片失效的主要模式之一电迁移是指电流通过导电介质时，由于电流密度较大，导致导电介质中的原子或离子发生移动，从而产生导电路径电迁移失效通常发生在高电流密度、高温度、高电压等条件下根据电迁移发生的物理现象，电迁移失效可分为以下几种类型：（1）金属迁移：金属迁移是指金属原子或离子在电流作用下发生移动，导致金属导电路径的形成金属迁移失效在芯片中主要表现为金属连线断裂、短路等2）离子迁移：离子迁移是指离子在电流作用下发生移动，导致导电介质中的离子浓度发生变化离子迁移失效主要表现为导电介质中的离子浓度不均匀，导致导电性能下降2. 热失效热失效是指芯片在高温环境下由于热应力和热损伤导致的失效热失效主要包括以下几种类型：（1）热应力失效：热应力是指芯片在温度变化过程中产生的内应力。
热应力失效主要表现为芯片内部的应力和应变过大，导致芯片结构损伤2）热损伤失效：热损伤是指芯片在高温环境下由于热作用导致的损伤热损伤失效主要表现为芯片内部的晶体缺陷、位错等3. 穿击失效穿击失效是指高能粒子（如电子、质子等）在芯片中产生电离效应，导致导电路径的形成穿击失效主要发生在辐射环境恶劣的场合，如航天、核能等领域4. 机械失效机械失效是指芯片在机械应力作用下产生的失效机械失效主要包括以下几种类型：（1）机械应力失效：机械应力是指芯片在受到外力作用时产生的应力机械应力失效主要表现为芯片内部的应力和应变过大，导致芯片结构损伤2）机械损伤失效：机械损伤是指芯片在机械应力作用下产生的损伤机械损伤失效主要表现为芯片内部的裂纹、断裂等三、物理现象1. 热传导热传导是指热量在物质内部传递的过程芯片的热传导性能对其工作温度和可靠性具有重要影响热传导主要包括以下几种形式：（1）导热：导热是指热量通过物质内部的自由电子或离子传递导热在芯片中的主要作用是将芯片内部产生的热量传递到散热器2）对流：对流是指热量通过物质表面的流动传递对流在芯片中的主要作用是将散热器表面的热量传递到周围环境中3）辐射：辐射是指热量通过电磁波的形式传递。
辐射在芯片中的主要作用是将芯片内部的热量传递到散热器表面2. 电流密度电流密度是指单位面积上的电流电流密度对芯片的失效机理具有重要影响高电流密度会导致以下几种物理现象：（1）热效应：高电流密度会产生较大的热量，导致芯片温度升高2）电迁移：高电流密度会加剧电迁移现象，导致导电路径的形成3）电磁场效应：高电流密度会产生较强的电磁场，对芯片内部的电子器件产生干扰3. 辐射效应辐射效应是指高能粒子对芯片产生的物理和化学作用辐射效应主要包括以下几种类型：（1）电离效应：电离效应是指高能粒子与物质相互作用，使物质中的原子或分子发生电离电离效应会导致芯片内部的导电路径形成。
