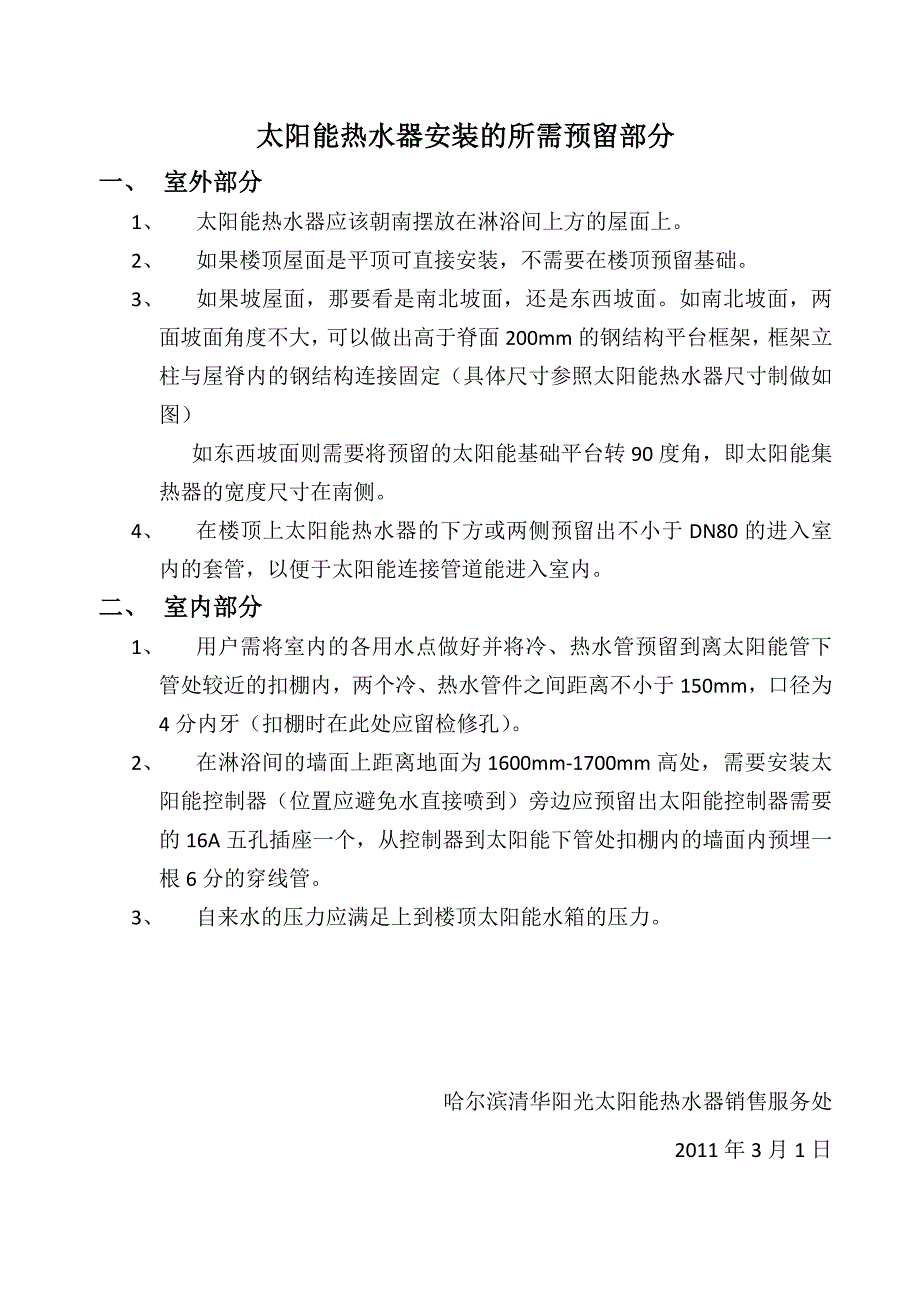

太阳能热水器安装的所需预留部分

太阳能热水器安装的所需预留部分太阳能热水器安装的所需预留部分一、一、 室外部分室外部分1、太阳能热水器应该朝南摆放在淋浴间上方的屋面上2、如果楼顶屋面是平顶可直接安装，不需要在楼顶预留基础3、如果坡屋面，那要看是南北坡面，还是东西坡面如南北坡面，两面坡面角度不大，可以做出高于脊面 200mm 的钢结构平台框架，框架立柱与屋脊内的钢结构连接固定（具体尺寸参照太阳能热水器尺寸制做如图）如东西坡面则需要将预留的太阳能基础平台转 90 度角，即太阳能集热器的宽度尺寸在南侧4、在楼顶上太阳能热水器的下方或两侧预留出不小于 DN80 的进入室内的套管，以便于太阳能连接管道能进入室内二、二、 室内部分室内部分1、用户需将室内的各用水点做好并将冷、热水管预留到离太阳能管下管处较近的扣棚内，两个冷、热水管件之间距离不小于 150mm，口径为 4 分内牙（扣棚时在此处应留检修孔） 2、在淋浴间的墙面上距离地面为 1600mm-1700mm 高处，需要安装太阳能控制器（位置应避免水直接喷到）旁边应预留出太阳能控制器需要的 16A 五孔插座一个，从控制器到太阳能下管处扣棚内的墙面内预埋一根 6 分的穿线管3、自来水的压力应满足上到楼顶太阳能水箱的压力。

哈尔滨清华阳光太阳能热水器销售服务处2011 年 3 月 1 日。
