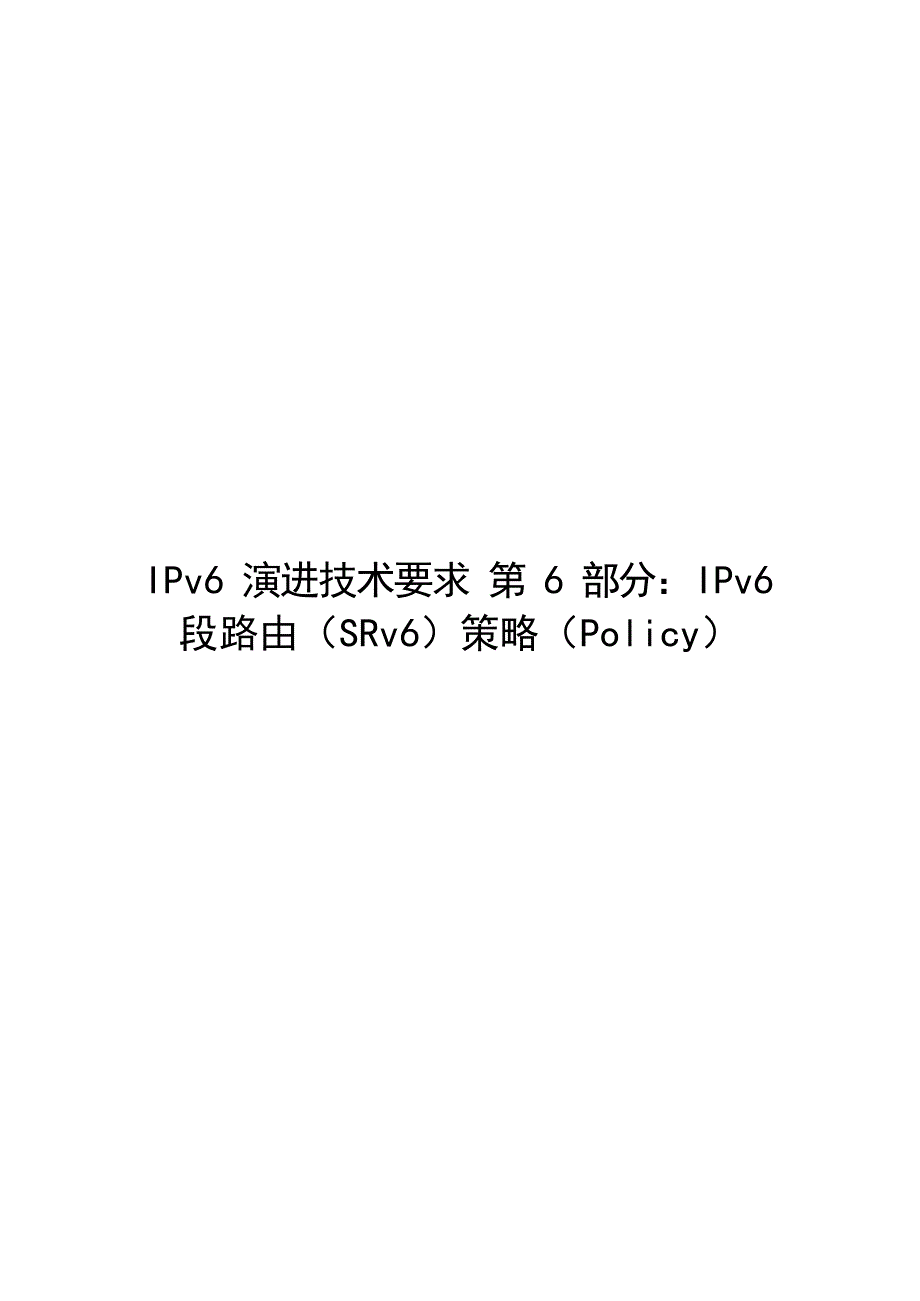

IPv6 演进技术要求 第 6 部分：IPv6 段路由（SRv6）策略（Policy）目 次 1 范围 1 2 规范性引用文件 1 3 术语和定义 1 4 缩略语 2 5 SRv6 Policy 概述 2 6 SRv6 Policy 技术要求 2 6.1 SRv6 Policy 模型技术要求 2 6.2 SRv6 Policy 模型关键要素技术要求 3 6.2.1 SRv6 Policy 标识 3 6.2.2 候选路径和段列表 4 6.2.3 段列表 6 6.2.4 SR 数据库 7 7 SRv6 Policy 引流机制技术要求 7 7.1 概述 7 7.2 基于 BSID 引流 7 7.3 基于 BGP 路由引流 8 7.3.1 基于颜色及下一跳引流 8 7.3.2 仅基于颜色引流 8 7.4 基于流（Per-Flow）的引流 9 8 SRv6 Policy 保护技术 9 8.1 TI-LFA 提供的基于 SID 的局部保护 9 8.2 使用 SRv6 Policy 作为链路的本地保护 10 8.3 使用候选路径作为路径保护 10 I——第 1 部分：参考架构目的在于规定了 IPv6 演进技术在运营商和行业领域的应用场景，以及在运营商及行业网络中的部署。
——第 2 部分：基于 IPv6 段路由(SRv6)的 IP 承载网络目的在于规定了基于 SRv6 的 IP 承载网络总体架构、基于 SRv6 的设备层技术要求及基于 SRv6 的管控层技术要求 ——第 3 部分：IPv6 段路由报文头(SRH)目的在于规定了 IPv6 段路由报文头（SRH）的格式，以及 SRH 在节点处理的技术要求 ——第 4 部分：基于 IPv6 段路由(SRv6)的网络编程目的在于规定了基于 SRv6 网络编程的数据平面、控制平面、管理平面 ——第 5 部分：基于 IPv6 段路由(SRv6)的虚拟专用网 (VPN)目的在于规定了基于 SRv6 的 VPN 网络的处理流程和协议消息，包含三层服务和二层服务等实现 ——第 6 部分：IPv6 段路由(SRv6) 策略 (Policy)目的在于用于支持基于 SRv6 策略技术的网络设备的开发、设计和测试等 ——第 7 部分：基于 IPv6 段路由(SRv6)的业务链目的在于规定了基于 SRv6 的业务链数据面技术要求、基于 SRv6 的业务链控制面技术要求 ——第 8 部分：基于 IPv6 段路由(SRv6)的报文头压缩。
目的在于适用于支持基于 SRv6 的报文头压缩的网络设备的开发、设计和测试等 ——第 9 部分：基于 IPv6 段路由(SRv6)的网络故障保护目的在于适用于 SRv6 组网下常见网络故障场景，包括 SRv6 BE 节点/链路失效、SRv6 Policy 中间节点/尾节点失效、微环及 SRv6 Policy 故障场景等 ——第 10 部分：支持 IP 网络切片的增强型虚拟专用网 (VPN+)目的在于规定了增强型虚拟专用网（VPN+）的技术架构、VPN+技术要求，以及基于 SR 的 VPN+实现流程 ——第 11 部分：IPv6 随流检测技术目的在于适用于多类型业务承载场景下数据面随流信息的自动化质量测量，以及 IP 网络设备随流检测功能研发、测试与部署IIIIPv6 演进技术要求 第 6 部分：IPv6 段路由(SRv6)策略(Policy)1 范围本文件规定了SRv6 策略技术要求，包括 SRv6 Policy 概述、SRv6 Policy 模型及关键要素、SRv6 Policy 引流机制，以及SRv6 Policy 的保护技术要求 本文件适用于支持基于 SRv6 策略技术的网络设备的开发、设计和测试等。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中，注日期的引用文件， 仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件 2019-1194T-YD IPv6 演进技术要求 第 4 部分：基于 IPv6 段路由(SRv6)的网络编程 3 术语和定义下述术语和定义适用于本文件 3.1分段路由 segment routing参见《IPv6 演进技术要求 第 1 部分：参考架构》3.2基于IPv6数据平面的分段路由 segment routing over IPv6 dataplane参见《IPv6 演进技术要求 第 1 部分：参考架构》3.3分段标识符 segment identifier分段路由域中的具体分段，简称为 SID在 SRv6 中，SID 由 Locator、Function 和 Argument 三部分组成，编码为 IPv6 地址形式SID 列表表示为，用于指示报文转发路径3.4与拓扑无关的无环路备份 topology independent loop free alternate一种应用于分段路由网络中的快速重路由技术，简称 TI-LFA。
TI-LFA 相对于传统 IP FRR 技术，可在 IGP 网络中提供与拓扑无关的故障保护能力，同时提供的保护路径和 IGP 收敛后的路径一致，减少业务中断 14 缩略语下列缩略语适用于本文件 ASN：自治系统编号（Autonomous System Number） BGP：边界网关协议（Border Gateway Protocol） BSID：绑定段标识符（Binding Segment Identifier） CSPF：约束最短路径优先（Constrained Shortest Path First） DSCP：差分服务代码点（Differentiated Services Code Point） EAG：扩展的管理组（Extended Administrative Group） EBGP：外部网关协议（External Border Gateway Protocol） EPE：出口对等体工程（Egress Peer Engineering） FRR：快速重路由（Fast ReRoute） IBGP：内部边界网关协议（Internal Border Gateway Protocol） IGP：内部网关协议（Interior Gateway Protocol） MSD： 最 大 SID 栈 深 度 （Maximum SID Depth） PCE：路径计算元素（Path Computation Element） PCEP：路径计算元素通信协议（Path Computation Element (PCE) Communication Protocol） PW：伪线（Pseudowire） SID：段标识符（Segment Identifier） SR：分段路由技术（Segment Routing） SR DB：段路由数据库（Segment Routing Database） SR GB：段路由全局块（Segment Routing Global Block） SR LB：段路由本地块（Segment Routing Local Block） SRv6：基于 IPv6 的分段路由（Segment Routing over IPv6） TI-LFA：拓扑无关的无环备份路径（Topology Independent Loop Free Alternate）5 SRv6 Policy 概述SRv6 Policy 是通过在头端压入 Segment 列表来实现流量工程。
Segment 列表对数据包在网络中的转发路径进行编码SRv6 Policy 可以由控制器通过 BGP、PCEP 等协议向头端下发，也可以在头端静态配置针对确定性需求，控制器向头端下发 SRv6 Policy 时还可以携带确定性路径信息，头端基于确定性路径信息引导相应的流量进行转发 SRv6 Policy 以三元组<头端、颜色、尾端>为键值每个 SRv6 policy 包含一个或多个候选路径（Candidate Path），候选路径是基于 SRv6 的路径，每条候选路径有一个偏好值（Preference），路径的偏好值越高则越优选候选路径可以包含多个 Segment List，每个 Segment List 拥有一个权重SRv6 Policy 会选择一条有效且优先级最高的候选路径作为活动（active）候选路径，活动候选路径中的多个 segment list，按权重分担承载的业务 SRv6 Policy 支持配置收敛优先级，来控制当拓扑发生变化的时候，所有 SRv6 Policy 重新计算路径的顺序，或重新验证路径的有效性的顺序SRv6 Policy 的收敛优先级可配长度为 8bits，范围为（0,255），值越小则优先级越高。
6 SRv6 Policy 技术要求6.1 SRv6 Policy 模型技术要求2 Active 候选路径 Preference100 BSID B2 SID-List Wp …… 候选路径PreferencePp BSID Bp SID-List W3 W4 SRv6 Policy POL1 ID ： SID-List W1 W2 候选路径Preference200 BSID B1 图 1 SRv6 Policy 模型一个 SRv6 Policy 需包含一个或多个候选路径，每个候选路径包含一个或多个 SID 列表图 1 中的SRv6 Policy 模型可描述如下： SRv6 policy POL1 Candidate-path CP1 Preference 200 Weight W1, SID-List1 Weight W2, SID-List2 Candidate-path CP2 Preference 100 Weight W3, SID-List3 。
