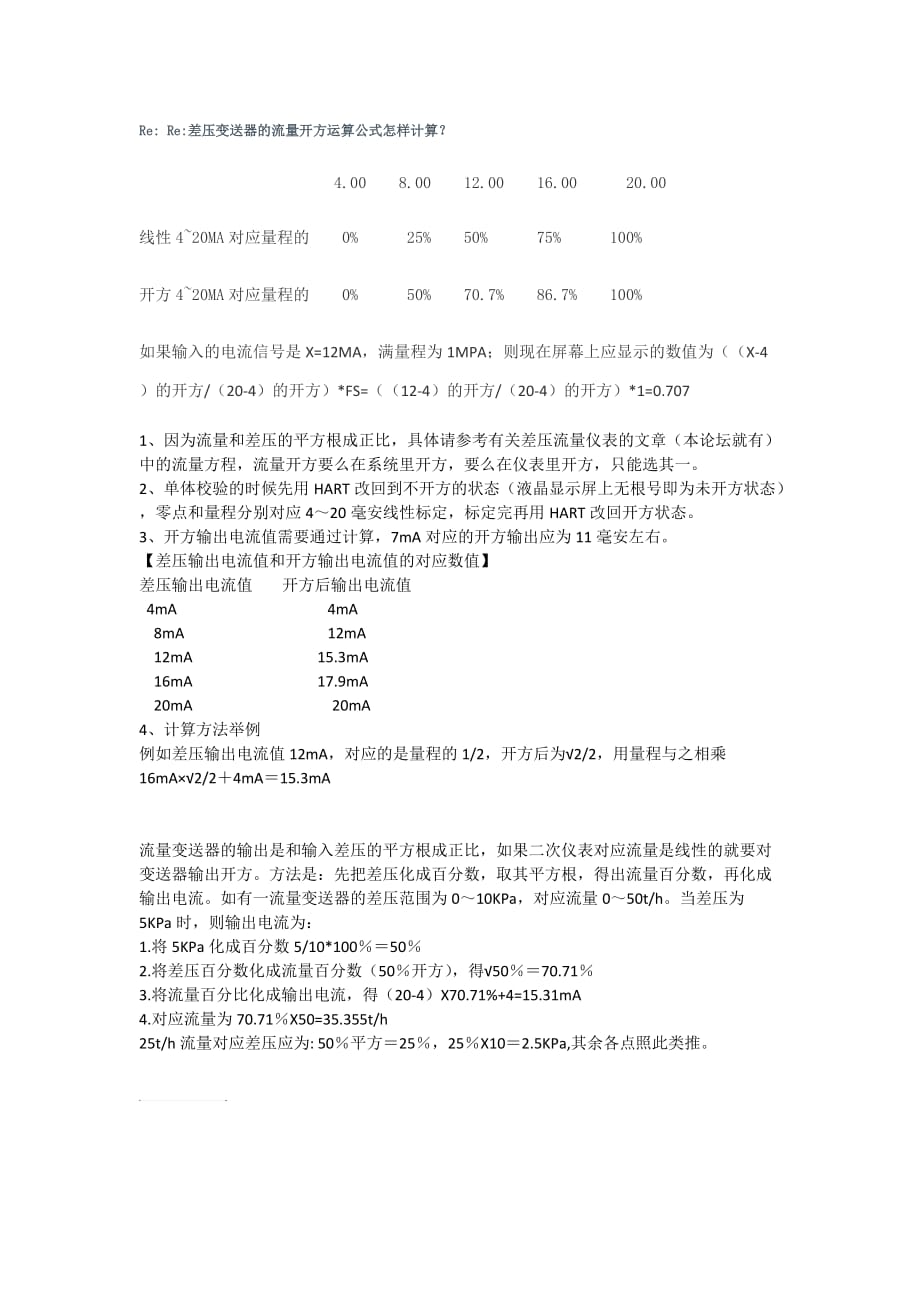

Re: Re:差压变送器的流量开方运算公式怎样计算？4.00 8.00 12.00 16.00 20.00 线性4~20MA对应量程的 0% 25% 50% 75% 100%开方4~20MA对应量程的 0% 50% 70.7% 86.7% 100% 如果输入的电流信号是X=12MA，满量程为1MPA；则现在屏幕上应显示的数值为（（X-4）的开方/（20-4）的开方）*FS=（（12-4）的开方/（20-4）的开方）*1=0.7071、因为流量和差压的平方根成正比，具体请参考有关差压流量仪表的文章（本论坛就有）中的流量方程，流量开方要么在系统里开方，要么在仪表里开方，只能选其一6 e. q. @/ d! I$ t: k: e2、单体校验的时候先用HART改回到不开方的状态（液晶显示屏上无根号即为未开方状态），零点和量程分别对应4～20毫安线性标定，标定完再用HART改回开方状态5 d; c% V4 V) \" k! i3、开方输出电流值需要通过计算，7mA对应的开方输出应为11毫安左右" e2 Q) i2 f, {" D- ^9 q3 k【差压输出电流值和开方输出电流值的对应数值】+ h" Q# I& v_% S差压输出电流值 开方后输出电流值. r# F" ^0 f# a7 y& d6 J$ E4 U7 x" ]4mA 4mA* [) J2 O6 k% G5 b 8mA 12mA. {( i4 i: B+ h! w 12mA 15.3mA0 x- ]+ M$ jI 16mA 17.9mA+ C! A6 ~- a: D4 B& ]) ? 20mA 20mA$ o; [9 g; ~7 ^6 [8 t( c/ ^+ S* s4、计算方法举例- X% G, L4 n4 B& X* h- Z例如差压输出电流值12mA，对应的是量程的1/2，开方后为√2/2，用量程与之相乘16mA√2/2＋4mA＝15.3mA/ U: p) V! C. D6 q, }流量变送器的输出是和输入差压的平方根成正比，如果二次仪表对应流量是线性的就要对变送器输出开方。
方法是：先把差压化成百分数，取其平方根，得出流量百分数，再化成输出电流如有一流量变送器的差压范围为0～10KPa，对应流量0～50t/h当差压为5KPa时，则输出电流为：4 _6 j, k1 g M; U2 \) J8 K1.将5KPa化成百分数5/10*100％＝50％: I$ {+ X7 r: x2.将差压百分数化成流量百分数（50％开方），得√50％＝70.71％$ ?1 r( t" k. C I[7 m3.将流量百分比化成输出电流，得（20-4）X70.71%+4=15.31mA3 H4 Z3 M- P0 V6 G* T6 K4.对应流量为70.71％X50=35.355t/h6 N: j3 O" t! u$ h" \25t/h流量对应差压应为: 50％平方＝25％，25％X10＝2.5KPa,其余各点照此类推 。
