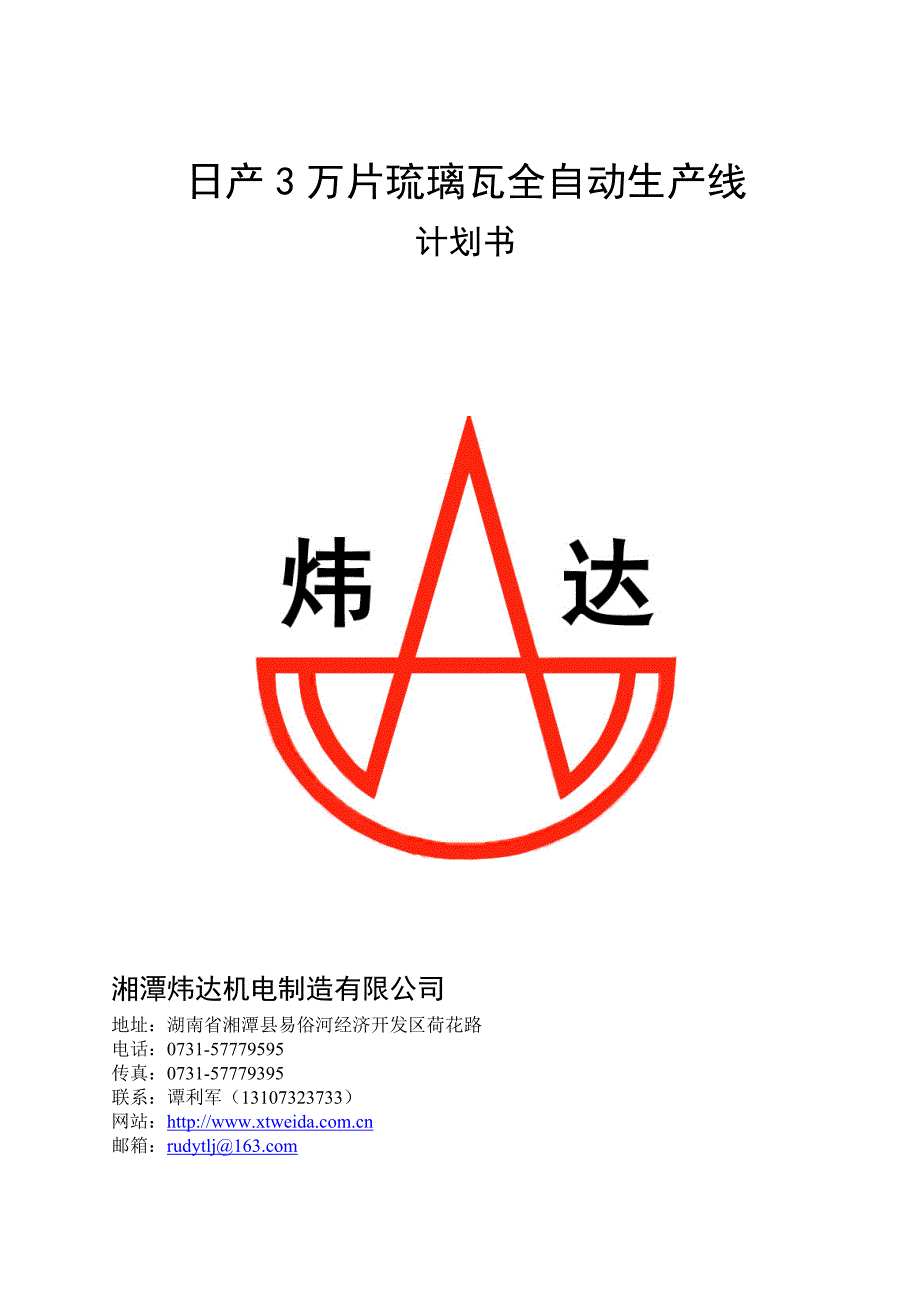

日产 3 万片琉璃瓦全自动生产线计划书湘潭炜达机电制造有限公司地址：湖南省湘潭县易俗河经济开发区荷花路：0731-57779595：0731-57779395联系：谭利军（13107323733）网站：邮箱：rudytlj@湘潭炜达机电制造有限公司 ：13107323733（谭利军） ：0086-731-577793952目 录一、 琉璃瓦样品：…………………………………………………………… 3二、 琉璃瓦生产线相关模具………………………………………………… 5三、 生产线基本工艺流程…………………………………………………… 6四、 生产线设备选型：1、 原料处理设备…………………………………………………… 62、 成型设备………………………………………………………… 63、 干燥及烧成设备………………………………………………… 64、 釉料制作及施釉设备…………………………………………… 75、 其它相关配套设备及配件……………………………………… 7五、 设备具体技术说明：01、 TCIW15 喂料机………………………………………… 802、 LF-A 笼式破碎机…………………………………… 803、 GS80×60 对辊机………………………………………… 904、 SJ260×32 双轴搅拌机…………………………………… 905、 TCIW20 箱式链板陈腐仓……………………………… 1006、 TCIW5 喂料机………………………………………… 1007、 TCJ350 真空挤出机…………………………………… 1108、 WDQ-2 自动切坯机…………………………………… 1109、 WYJ100-1 全自动压瓦机………………………………… 1210、 WYJ-60T 配瓦压机……………………………………… 1311、 TQ-1 球磨机………………………………………… 1312、 WDN-2 隔膜泵………………………………………… 1413、 Φ1600 釉桶搅拌机…………………………………… 1414、 WDGW-1 自动旋转挂瓦机……………………………… 1415、 WDSY-1 自动施釉机…………………………………… 1516、 QD325 手动施釉机…………………………………… 1517、 YXS-200.15 圆轨系列悬挂输送机………………………… 1518、 QFXS-150.20 方轨系列悬挂输送机………………………… 1619、 TCJ1320 实验用真空挤出机…………………………… 1620、 X-25 真空泵………………………………………… 16湘潭炜达机电制造有限公司 ：13107323733（谭利军） ：0086-731-577793953六、 生产线工艺布局（附图）：一、琉琉瓦样品：湘潭炜达机电制造有限公司 ：13107323733（谭利军） ：0086-731-577793954湘潭炜达机电制造有限公司 ：13107323733（谭利军） ：0086-731-577793955湘潭炜达机电制造有限公司 ：13107323733（谭利军） ：0086-731-577793956二、琉璃瓦生产线相关模具：湘潭炜达机电制造有限公司 ：13107323733（谭利军） ：0086-731-577793957三、生产线基本工艺流程（隧道窑烧成）：原料进厂→箱式喂料机→笼式破碎机→皮带输送机→对辊机→双轴搅拌机→细碎对辊机→双轴搅拌机→皮带输送机→箱式链板陈腐仓→皮带输送机→5 立方喂料机→皮带输送机→真空挤出机→自动切坯机→全自动压瓦机→自动装干燥车→干燥室→自动下干燥车→自动上挂瓦机→自动挂瓦机→自动施釉机→自动装窑车→隧道窑烧成→出窑→自动卸窑车→自动检选打包→入库四、设备选型（隧道窑烧成）：1、原料处理设备（按日产 30000 片配置）：SN 设备名称 型号 数量 备注1 喂料机 TCIW15 1 台2 笼式破碎机 LF-A 1 台3 对辊机 GS800×600 2 台4 双轴搅拌机 SJ260×32 2 台5 箱式链板陈腐仓 TCIW20 4 台2、成型设备（按日产 30000 片配置）：SN 设备名称 型号 数量 备注6 喂料机 TCIW5 2 台7 真空挤出机 TCJ350 3 台 两台用于挤制主瓦，一台用于挤制配瓦8 自动切坯机 WDQ-2 3 台 两台用于切主瓦，一台用于切配瓦9 全自动压瓦机 WYJ100-1 2 套 含所有瓦坯及瓦托输送系统10 配瓦压机 WYJ-60T 2 台3、干燥及烧成设备（按日产 30000 片配置）：SN 设备名称 型号 数量 备注11 自动装干燥车系统 1 套12 自动下干燥车系统 1 套13 自动装窑车系统 1 套14 自动卸窑车系统 1 套15 自动打包机 1 套16 隧道式干燥窑 4 条湘潭炜达机电制造有限公司 ：13107323733（谭利军） ：0086-731-57779395817 隧道窑 1 条4、釉料制作及施釉设备（按日产 30000 片配置）：SN 设备名称 型号 数量 备注1 球磨机 TQ-1 3 台2 隔膜泵 WDN-2 3 台3 釉桶搅拌机 Φ1600 3 台 带振动筛4 自动旋转挂瓦机 WDGW-1 1 台5 自动施釉机 WDSY-1 1 台6 手动施釉机 QD325 2 台7 圆轨系列悬挂输送机 YXS-200.15 200 米8 方轨系列悬挂输送机 QFXS-150.20 200 米5、其它相关配套设备（按日产 30000 片配置）：SN 设备名称 型号 数量 备注1 实验用真空挤出机 TCJ1320 1 台2 真空泵 X-25 4 台3 S 瓦模具 310×310 2 套 每套含 1 个上模 6 个下模4 配瓦模具 6 套 6 套不同规格形状的模具5 皮带输送机 B600 数量需根据工厂实际情况再确定五、设备具体技术说明：01、TCIW15 喂料机▲设备描述：1、用途：TCIW15 链板输送陈腐仓其工作原理与喂料机相同，在此主要用于定量、定比的储存陶瓷原料，并由皮带运输机为其它原料设备（如球磨机等）加料之用。
2、 特点：具有结构牢固、安装方便、使用安全可靠、劳动强度小等特点，且可配专用地磅称量，湘潭炜达机电制造有限公司 ：13107323733（谭利军） ：0086-731-577793959定量、定比配料准确，是陶瓷厂原料加工车间必不可少的一种配套设备▲主要技术参数：●料箱总容积:15M3●喂料时间:20-60min/time●主轴转速:2Rpm●破碎轴转速:83Rpm●总装机功率:7.7KW●外形尺寸:7000×2100×2740mm●设备重量:约 4500Kg02、LF-A 笼式粉碎机▲设备描述：该机是同两台三相电动机，三角皮带轮，大小笼等主要部件组成，逆顺方向运转，物料从进料口输入小笼中部，附入大笼，又从大笼附入小笼重复，不同方向，将物料互相碰击而粉碎，从出料口输出到胶带机送到机组，该机主要适用于粘土、煤矸石等破碎，是砖瓦行业的理想设备▲主要技术参数：●生产能力：10 立方/小时●大小笼转速：500 转/分●破碎后粒度：小于 3 毫米●塑性指数：小于 6●含水率：小于 20%●最大进料粒度：小于 90 毫米●配用电动机：30/22 千瓦●外型尺寸：3500*300*1700 毫米●机身净重：3.5 吨03、GS80×60 对辊机▲设备描述：该机为原料的粉碎碾练设备。
辊圈材料采用合金耐磨球铁，表面硬度大于 HRC50，辊圈上设有布料器，不但整个辊圈宽度上均可以发挥破碎作用，提高破碎细度和产量，也可使辊圈均匀磨损，有效解决辊圈中间拉槽现象湘潭炜达机电制造有限公司 ：13107323733（谭利军） ：0086-731-5777939510▲主要技术参数：●生产能力：15-18T/h●辊筒直径：800mm●辊筒宽度：600mm●双辊可调间隔：0.8-20mm●内衬：10mm（可根据客户要求调整）●原料含水率：15-18%（H2O）●总功率：52KW●外形尺寸：2300×1450×1500mm●重量：8000Kg04、JS260×32 双轴搅拌机▲设备描述双轴搅拌机是砖瓦厂的主要配套设备，通过左右搅拌轴、搅拌齿的相对运转，可将挤瓦所需的原料破碎、揉练、混合、细化、均匀、配水，从而使原料的物理性能达到制瓦要求，该设备在出料端配有螺旋叶片和网状的滤板，主要对原料进行造粒，从而使原料更加均匀致密，对坯条质量起着举足轻重的作用，本机械配用螺牙离合器，性能安全可靠，使用十分方便▲主要技术参数：●生产能力:25-30M3/h●功率:30KW●主轴转速:56rpm●外形尺寸:4100×1200×800mm●设备重量:3200Kg05、TCIW20 链板输送陈腐仓▲设备描述：1、用途：TCIW20 链板输送陈腐仓其工作原理与喂料机相同，在此主要用于定量、定比的储存陶瓷原料，并由皮带运输机为其它原料设备（如球磨机等）加料之用。
2、 特点：具有结构牢固、安装方便、使用安全可靠、劳动强度小等特点，且可配专用地磅称量，湘潭炜达机电制造有限公司 ：13107323733（谭利军） ：0086-731-5777939511定量、定比配料准确，是陶瓷厂原料加工车间必不可少的一种配套设备▲主要技术参数：●料箱总容积:20M3●喂料时间:20-60min/time●主轴转速:2Rpm●破碎轴转速:83Rpm●总装机功率:7.7KW●外形尺寸:7000×2100×2740mm●设备重量:约 4500Kg06、TCIW5 喂料机：▲设备描述：1、用途：TCIW5 喂料机主要用于定量、定比的储存陶瓷原料，并由皮带运输机为其它原料设备（如球磨机等）加料之用2、 特点：具有结构牢固、安装方便、使用安全可靠、劳动强度小等特点，且可配专用地磅称量，定量、定比配料准确，是陶瓷厂原料加工车间必不可少的一种配套设备▲主要技术参数：●料箱总容积:5M3●喂料时间:20-40min/time●主轴转速:2Rpm●破碎轴转速:83Rpm●总装机功率:7.7KW●外形尺寸:4500×2100×2740mm●设备重量:约 4500Kg07、TCJ350 真空挤出机▲设备描述：TCJ350 系列真空挤压成型机是利用泥料的塑性挤压成型方法制造 S 瓦、陶瓷辊棒、电瓷绝缘子、墙地砖（劈开砖） 、承重及非承重空心砖（空心率可达 40%以上） 、耐火材料、污水管、排水管及屋面瓦等异形制品的塑性挤压成型生产设备。
正常工作时须与真空泵配套使用，能有效地去除泥料中所混杂的气体，并最大限度地提高泥料的可塑性，从而获得结构致密、机械强度较好，各向同性、无内应力且表面光洁的坯体TCJ350 真空挤压成型机广泛应用于精细陶瓷工厂、电瓷制造厂、墙地砖湘潭炜达机电制造有限公司 ：13107323733（谭利军） ：0086-731-5777939512生产厂、砖瓦工业、耐火材料制造厂及特种陶瓷工业等原料的精练及塑性挤压成型上▲主要技术参数：●生产能力：4000-6000Kg/h●挤泥螺旋直径：350mm●挤泥压力：大于等于 3Mpa●真空度：98Kpa●电机功率：55KW●外形尺寸：约 4556×1950×1413mm●全机净重：约 6000Kg08、WDQ-2 自动切坯机▲设备描述：WDQ-2 自动切坯机是专门针对各种规格制品的（如琉璃瓦、空心砖等）挤出机相配套使用的设备该机是综合国内外多种机型，结合国内工艺配方性能精心研制的新机型，并经过多年的生产实践检验才投放市场，是一种理想的湿坯切割设备该机切割尺寸稳定可调，可根据用户要求调整成切割规格尺寸的产品。
