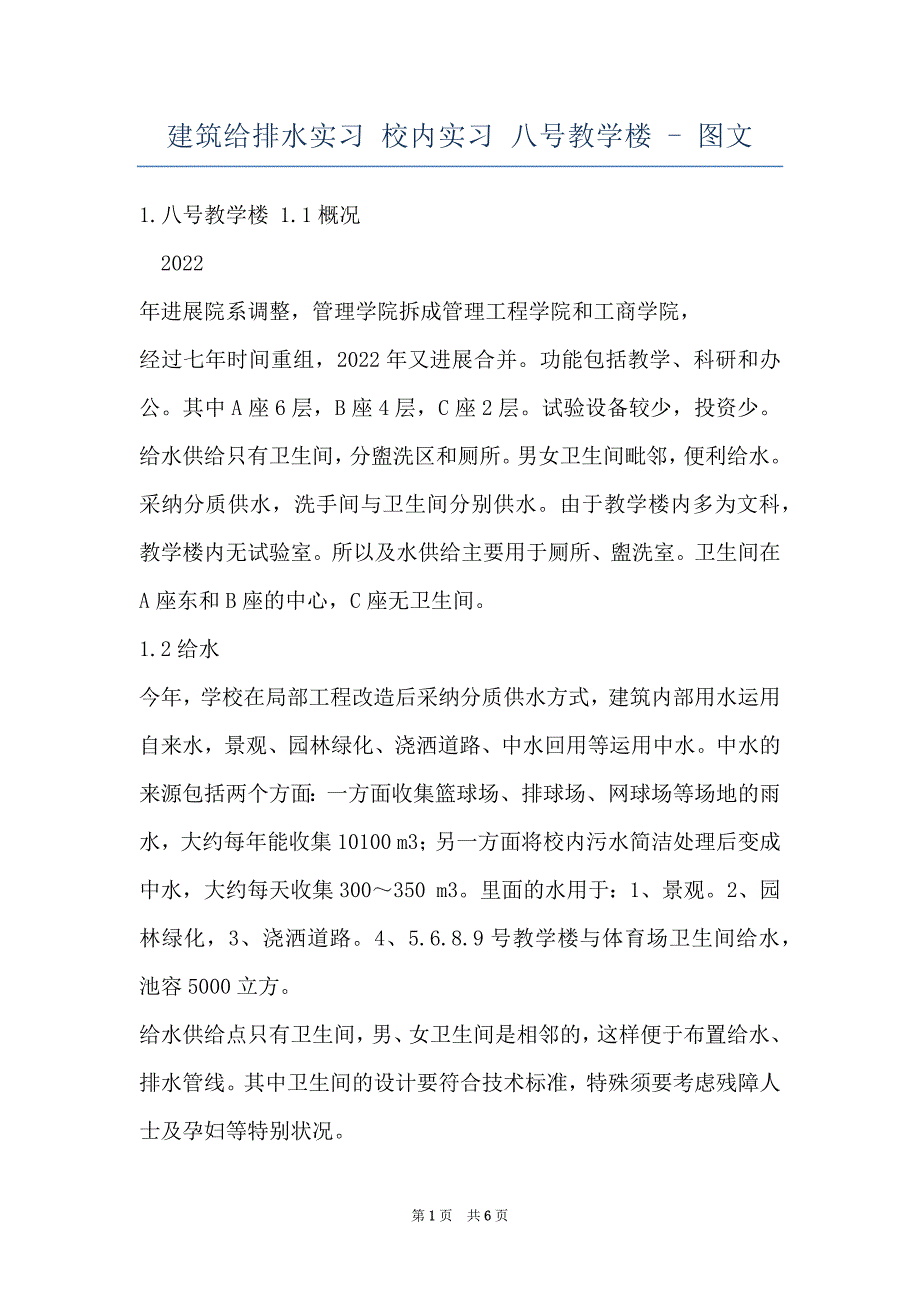

建筑给排水实习 校内实习 八号教学楼 - 图文 1.八号教学楼 1.1概况 2022 年进展院系调整，管理学院拆成管理工程学院和工商学院，经过七年时间重组，2022年又进展合并功能包括教学、科研和办公其中A座6层，B座4层，C座2层试验设备较少，投资少给水供给只有卫生间，分盥洗区和厕所男女卫生间毗邻，便利给水采纳分质供水，洗手间与卫生间分别供水由于教学楼内多为文科，教学楼内无试验室所以及水供给主要用于厕所、盥洗室卫生间在A座东和B座的中心，C座无卫生间1.2给水今年，学校在局部工程改造后采纳分质供水方式，建筑内部用水运用自来水，景观、园林绿化、浇洒道路、中水回用等运用中水中水的来源包括两个方面：一方面收集篮球场、排球场、网球场等场地的雨水，大约每年能收集10100 m3；另一方面将校内污水简洁处理后变成中水，大约每天收集300～350 m3里面的水用于：1、景观2、园林绿化，3、浇洒道路4、5.6.8.9号教学楼与体育场卫生间给水，池容5000立方给水供给点只有卫生间，男、女卫生间是相邻的，这样便于布置给水、排水管线其中卫生间的设计要符合技术标准，特殊须要考虑残障人士及孕妇等特别状况。
1.3排水排水采纳分流制排水，其中雨水为内排式雨水系统采纳的是内部排水系统，屋顶中部设有天沟，由天沟往两侧地势降低，雨水顺着坡度流入雨水通过雨水口流入雨水管，进而排入室外的雨水系统污水管上部到达楼顶约50公分，其上装有自动吸气的设备，对管内造成负压用来吸取管道内的臭气污水汇流到最底层后再汇流到校内内污水干管内，等待统一处理 图1-1 天沟 图1-2 自动吸气设备 图1-3雨水斗1.4消防在消防设计时应考虑喷淋灭火系统、消火栓给水系统、沙土灭火等方式八号教学楼的消防系统是消火栓系统，消防干管设在屋顶，外部包有保温层，防止露天管道的损坏消防立管在墙体内部，其消火栓给水方式是市政管网干脆供水消火栓布置时要考虑数量、间距等问题八号楼是建筑超过5层的教学楼，需设消火栓系统，自动喷淋不要求而建筑高度小于24m，，应保证两只水枪的充溢水柱可同时到达室内任何部位，单出口布置A座长50-60m，宽20m，最大爱护半径R=0.8Ld+Ls，Ld取25m，Ls=3m，那么R为23m，布置间距S≤?R?b?=?23?10?=21m，那么每层布置一排4个消火栓，间距20m，2222屋顶布置如下列图，冬日零下5℃，应做好保温措施。
图1-4 消防管道 SG系列室内消火栓箱〔简称栓箱〕遵照消火栓箱GB14561－2003的各项技术要求设计制造，配有SN系列室内消火栓、消防水带、直流水枪、自救式消防水喉总成并由电器限制的成套消防产品，用于扑灭初期火灾，是高层和大型建筑、工厂、仓库、船舶及其它各种公共场所必备的固定消防设施消火栓为内扣式接口的球形阀式水龙头，单出口1.5供暖该楼热水系统的热源为坑口电厂余热和市政热力管网，经过十号教学楼楼后面的热交换站，通过泵，经由热力管网，输送热水到八号教学楼供暖管道并排设计，其中一供一回暖通管道沿着楼梯向上输送和向下回收到达五楼后每个教室分出一个支管，沿着教室墙壁依次分支，按着顺时针方向绕过一周后，最终回到楼梯间回流下去供暖管道分支依次向楼下输送暖气，直至第一层第一层暖气通过暖气设备后，回到一楼楼顶回流八号教学楼的暖气片介质是热水，热水先通上顶层，然后逐层向下输送，经过每层的暖气片时同侧上进下出，只有顶层和底层设有相应的回水管道最终从顶层下来的水通过回水管输送到一楼顶层，然后管道送到楼梯口向下埋地输送回十号楼循环运用而热水管不干脆从一楼底走的缘由是尽量幸免穿越门窗，防止影响根底。
中国城市集中供热系统在采暖室外计算温度时，设计供水温度多采纳130°C或150°C，回水温度那么为70°C当室外气温高于采暖计算温度时，常用降低介质温度的方法进展调整这样既可削减输送介质途中的管道热损失,又便于利用供热机组的低压抽汽,提高热电厂供热的经济效益由于水的比热大，蓄热实力高,因此供热系统运行有波动时,供热状况仍较稳定热水供热系统运行中介质漏损少，所需补给水量较小，补给水的处理要求也较低八号楼供热采纳上行下给式2.一号家属楼一号家属楼所用的的供水来源分为两种，一种是由图书馆后的清水池干脆供水，另一种是清水池经过加压泵站加压后供水配水井内有两个管道，分为低压管道跟高压管道三四五三层楼的用户运用的是高压管道，低楼层的两家运用的是低压管道〔低压管道较粗〕楼内二层的管道布置分为厨房，卫生间，阳台水表井：水表井水源来自两局部，其中一局部来自图书馆后部集水池供水，为低压水，供一二层运用，另外水源是蓄水池经过泵站加压后形成的高压水，供应三四五层运用 图 2-1水表井卫生间：卫生间内部有一个洗脸盆，一个坐便器，一个淋浴，以及一个水龙头用水其产生污水集中排放到污水立管中，最终汇流到外部污水干管，流到污水总干管，到达污水厂统一处理。
图 2-2卫生间管道布置厨房：厨房有一个洗菜池用水 图2-3 厨房管道布置阳台：阳台有一个水龙头用水以供洗衣服用附图【厨房卫生间管道系统图和平面图还没有画出来，画好后发群里自行添加】3.二级泵站【资料真的很少我已经尽力了】由于地面起伏不平，要把水供给到最不利点那么要用到二级加压泵站二级加压泵站主要作用是吧清水池的水提升以便利家属区运用内部有三台大水箱，两台日常供水运用，另一台供消防运用泵房内有三台泵，两大一小，还有一个稳压设备，协调日常供水的稳定性 图3-1 消防稳压罐 图3-2 给水机组 图3-2 二级泵房系统图和平面图本文来源：网络收集与整理，如有侵权，请联系作者删除，谢谢！第6页 共6页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页。
